74HC573在单片机中的简单应用(基于Proteus仿真)

74HC573 8位数据锁存器资料2、如右图所示，芯片各引脚功能如下:OE：output_enable,输出使能; LE：latch_enable,数据锁存使能;Dn：第n路数据输入端; Qn：第n路数据输出端;当OE＝1是,无论Dn、LE为何,输出端为高阻态;当OE＝0、LE＝1时,输出端数据等于输入端数据，芯片可以当作不存在，相当于导线;当OE＝0、LE＝0时,输出端保持不变,处于数据锁存状态;在实际应用的时候是这样做的：a．令OE＝0;LE=1b．将数据从单片机的口线上输出到Dn;c．令OE=0;LE=0;d．这时,你所需要输出的数据就锁存在Qn上了,输入的数据再变化也影响不到输出的数据了;74HC573简单应用（一）如下图所示，在P3口同时接了两个74HC573锁存器，两个芯片的输出使能端OE都接地，数据锁存使能端LE分别接P2^6和P2^7，锁存器的输出数据端Qn都接LED条形显示器，本例通过对P3口赋不同的值来使U4的上四个LED灯点亮,U5的下四个LED灯点亮。

C程序如下：#include<reg51.h>sbit LE1=P2^6;sbit LE2=P2^7;void main(){LE1=1;P3=0X0F;LE1=0; //开启锁存功能，使U2输出端锁存数据0X0FLE2=1;P3=0XF0;LE2=0; //开启锁存功能，使U3输出端锁存数据0XF0while(1);}74HC573简单应用（二）两片74HC573的数据输入端同时接到P0口，输出使能端OE都接地，数据锁存端LE分别接到P2^6和P2^7，U2的数据输出端接六个数码管的段码，U3的数据输出端接六个数码管的位码。

本例使六个数码管同时循环点亮0到9十个数字。

C程序如下：#include<reg51.h>#define uchar unsignedc har#define uint unsigned int//延时函数void delay(uint x){uchar i;while(x--)for(i=0;i<120;i++);}//0到9的共阴显示代码uchar code dis[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; sbit LE1=P2^6;sbit LE2=P2^7;uchar i;void main(){ LE2=1;P0=0XC0;LE2=0;while(1){LE1=1;P0=dis[i];LE1=0;delay(400);//延时1s左右i=(i+1)%10;//i取值为0到9}}木兰诗北朝民歌唧(jī)唧复唧唧，木兰当户织。

74hc573怎么使用74hc573可以仿真吗本文主要探讨了关于74hc573的使用方法以及74hc573能否仿真的问题。

74HC573锁存器用法如果单片机的总线接口只作一种用途，不需要接锁存器；如果单片机的总线接口要作两种用途，就要用两个锁存器。

例如：一个口要控制两个LED，对第一个LED 送数据时，“打开”第一个锁存器而“锁住”第二个锁存器，使第二个LED 上的数据不变。

对第二个LED 送数据时，“打开”第二个锁存器而“锁住”第一个锁存器，使第一个LED 上的数据不变。

如果单片机的一个口要做三种用途，则可用三个锁存器，操作过程相似。

然而在实际应用中，我们并不这样做，只用一个锁存器就可以了，并用一根I/O 口线作为对锁存器的控制之用（接74HC573 的ＬＥ，而ＯＥ可恒接地）。

所以，就这一种用法而言，可以把锁存器视为单片机的I/O 口的扩展器。

随着单片机技术的发展，许多外围电路，如AD、DA和PWM等功能模块，都被集成在单片机中，不用像最初那样来扩展，但是像锁存器74HC573、驱动芯片74HC244及三八译码器等，其功能、原理及与控制器的接口仍然是嵌入式开发的基础，必须牢固掌握．论文通过锁存器74HC573选中模数转换器ADC0809的转换通道来实现多路转换，下面在Proteus环境下对锁存器74HC573的功能进行仿真，以分析其与单片机的接口电路设计．在proteus环境下加入74HC573模型，加入调试工具LOGICSTATE和LOGICPROBE，即可对锁存器的功能进行仿真，当OutputControl是数据输出控制端，能实现芯片三态输出，高电平时，输出端为高阻状态，如图1所示，当OE端为高电平时，无论LE状态是高还是低，输出端均无信号，即为高阻状态．OutputControl为低电平，则允许数据正常输出，如果LatchEnable端同时为高电平，则输出与输入随动，。

74hc573在应用电路作用解析74hc573驱动数码管动态扫描74HC573D是8位三态锁存器，一般在实际应用电路中用于地址或数据的锁存。

本文主要探讨了74HC573D在实际应用电路中的作用以及如何驱动数码管动态显示，下面就来一一介绍74HC573D。

大家都知道74HC573D是一种锁存器，那么锁存器是干嘛用的呢？锁存器辨析所谓锁存器，就是输出端的状态不会随输入端的状态变化而变化，仅在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号到来时才改变。

典型的锁存器逻辑电路是D 触发器电路。

PS：锁存信号（即对LE赋高电平时Data端的输入信号）。

锁存，就是把信号暂存以维持某种电平状态。

锁存器的最主要作用1：缓存、2：完成高速的控制其与慢速的外设的不同步问题、3：是解决驱动的问题（提供的电流比51IO口输出电流大）4：拓展I/O口（可以很猥琐的用锁存器幂叠加方法，即锁存器的Q再接锁存器~ 实现IO 口的无限拓展···）锁存器应用实例：I/O口复用：当单片机连接片外存储器时，要接上锁存器，这是为了实现地址的复用。

假设，MCU 端口其中的8 路的I/O 管脚既要用于地址信号又要用于数据信号，这时就可以用锁存器先将地址锁存起来。

（具体操作：先送地址信息，由ALE使能锁存器将地址信息锁存在外设的地址端，然后送数据信息和读写使能信号，在指定的地址进行读写操作）如果单片机的总线接口只作一种用途，不需要接锁存器;如果单片机的总线接口要作两种用途，就要用到锁存器。

例如：一个I/O口要控制两个LED，对第一个LED 送数据时，“打开”第一个锁存器而“锁住”第二个锁存器，使第二个LED 上的数据不变。

对第二个LED 送数据时，“打开”第二个锁存器而“锁住”第一个锁存器，使第一个LED 上的数据不变。

如果单片机的一个口要做三种用途，则可用三个锁存器，操作过程相似。

就。

频率计实验报告一，实验目的1. 应用AT89S52单片机、单片机的I/O端口外扩驱动器74HC573和74HC138、LED数码管动态显示等实现对外部信号频率进行准确计数的设计。

二，实验要求A.基本要求：使用单片机的定时器/计数器功能，设计频率测量装置。

（1）当被测频率fx<100Hz时，采用测周法，显示频率XXX.XXX；当被测频率fx>100Hz时，采用测频法，显示频率XXXXXX。

（2）利用键盘分段测量和自动分段测量。

（3）完成单脉冲测量，输入脉冲宽度范围是100µs-0.1s。

B.扩展部分：三，实验基本原理以单片机AT89S52为核心，利用单片机AT89S52的计数/定时器（T1和T0）的功能来实现频率的计数，并且利用单片机的动态扫描把测出的数据送到数字显示电路显示。

利用7SEG-MPX8-CC-BLUE共阴极数码管，显示电路共由六位共阴极数码管组成，总体原理框图如图1.1所示。

图1.1 总体设计框图测频原理测量频率有测周法和测频法两种。

如图2.2和图2.3所示图1.2测周法 图1.3测频法(1)测频法（T 法）：通过测量脉冲宽度来确定频率，适用于高频。

(2)测周法（M 法）：是计数器在一定时间内对速度的脉冲数，确定频率，适用于低频。

四，实验设计分析针对要实现的功能，采用AT89S52单片机进行设计，AT89S52 单片机是一款低功耗，高性能CMOS8位单片机，片内含8KB 在线可编程（ISP ）的可反复擦写1000次的Flash 只读程序存储器，器件采用高密度、非易失性存储技术制造，兼容标准MCS- 52指令系统及80C52引脚结构。

这样，既能做到经济合理又能实现预期的功能。

在程序方面，采用分块设计的方法，这样既减小了编程难度、使程序易于理解，又能便于添加各项功能。

延时程序等。

运用这种方法，关键在于各模块的兼容和配合，若各模块不匹配会出现意想不到的错误。

首先，在编程之前必须了解硬件结构尤其是各引脚的用法，以及内部寄存器、存储单元的用法，否则，编程无从下手，电路也无法设计。

单片机定时器的应用Proteus仿真实验报告总结1. 背景单片机定时器是嵌入式系统中常用的功能模块之一，它可以精确地控制时间和频率，广泛应用于各种计时、测量、通信等领域。

本次实验使用Proteus软件进行仿真，通过编程控制单片机定时器的工作模式和参数，验证其在不同场景下的应用效果。

2. 分析2.1 实验目标本次实验主要目标是熟悉单片机定时器的工作原理和编程方法，并通过Proteus仿真验证程序的正确性和性能。

2.2 实验内容本次实验分为以下几个部分：1.简单定时器：设置一个固定时间间隔，在每个时间间隔结束时触发一个中断。

2.定时测量：使用计数器模式测量一个外部事件的时间间隔。

3.PWM输出：使用PWM模式生成一个可调节占空比的脉冲信号。

4.输入捕获：通过输入捕获模式获取外部事件的时间戳。

2.3 设备与材料•Proteus软件•单片机开发板•连接线等辅助材料2.4 实验步骤1.搭建仿真环境：在Proteus中选择合适的单片机模型，并与其他外部模块连接，如LED、按键等。

2.编写程序：根据实验要求，使用C语言编写相应的程序，包括定时器配置、中断处理等。

3.仿真验证：将程序烧录到单片机中，并在Proteus中运行仿真，观察定时器的工作情况和输出结果。

4.结果分析：根据实验结果进行分析和总结，评估定时器的性能和可靠性。

3. 结果3.1 简单定时器在简单定时器实验中，我们设置了一个固定的时间间隔为1秒，在每个时间间隔结束时触发一个中断。

通过LED灯闪烁来表示定时器的工作状态。

经过仿真验证，LED灯每隔1秒闪烁一次，符合预期效果。

3.2 定时测量在定时测量实验中，我们使用计数器模式测量了一个外部事件（按下按键）的时间间隔。

通过读取计数器的值，并转换为时间单位，可以得到精确的测量结果。

经过仿真验证，在按下按键后，计数器开始计时，松开按键后计数器停止，并输出测量结果。

实验结果表明，测量结果与预期值非常接近，说明定时器具有较高的精度和稳定性。

74CH573锁存器的功能74HC573和74LS373原理一样，8数据锁存器。

主要用于数码管、按键等等的控制 74HC573有20个脚，数据的进和出没有逻辑关系，这个芯片主要是看高电压激活还是低 电压激活：1是低电压激活芯片2~9脚是数据的输入脚从 DO 到D710脚是接地11脚是高电压激活芯片12~19脚是数据的输出脚20是电源SNS4HCS7 3A . . FK PACKAGE(TOP VIEW)1•真值表3 2 1 20 19 厂ZUIH E苛［ 171stOE1D益3D 4D5Dec0D GKD]^ec ]1Q]%]4a ]5Q ]7Q 1 5Q ■ ■ILEOurPLFT ENABLE乂＞EXPAMJtD I 1MAC ；K\M3C4D 5 口 6D7D/ t_n_IT _re_r~ir~LT~u~~m2Q 3Q4Q50fid亡I □ Ld □口 B N —l 在 g功能範高阻抗74HC573真值表，意思如下：第一行/第二行：当0E = 0、LE = 1时，输出端数据等于输入端数据；第三行：当0E = 0、LE = 0时，输出端保持不变；第四行：当0E = 1是无论Dn、LE为何，输出端为高阻态；2. 高阻态就是输出既不是高电平，也不是低电平，而是高阻抗的状态；在这种状态下，可以多个芯片并联输出；但是，这些芯片中只能有一个处于非高阻态状态，否则会将芯片烧毁。

高阻态的概念在RS232和RS422通讯中还可以用到。

3. 数据锁存当输入的数据消失时，在芯片的输出端，数据仍然保持；这个概念在并行数据扩展中经常使用到。

4. 数据缓冲加强驱动能力：74LS244/74LS245/74LS373/74LS573 都具备数据缓冲的能力。

0E : output_enable，输出使能；LE : latch_enable，数据锁存使能，atch是锁存的意思；Dn ：第n路输入数据；On ：第n路输出数据；74HC573波形图，在实际应用的时候是这样做的:OE = 0;先将数据从单片机的口线上输出到 出的数据了；实际上，单片机现在在忙着干别的事情，串行通信、扫描键盘 片机的资源有限啊。

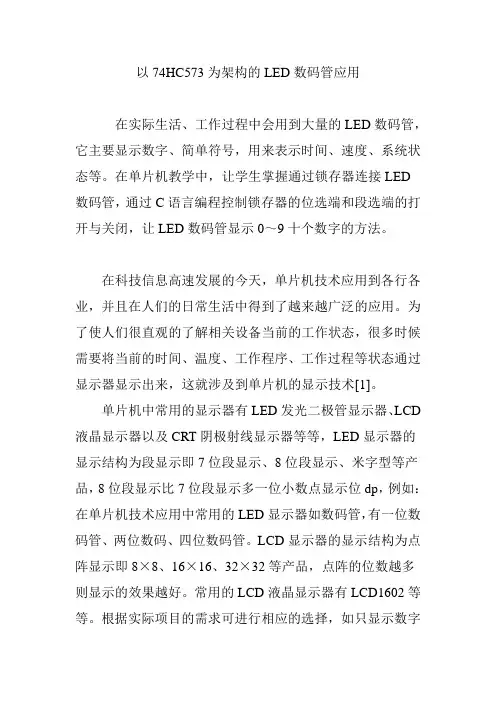

以74HC573为架构的LED数码管应用在实际生活、工作过程中会用到大量的LED数码管，它主要显示数字、简单符号，用来表示时间、速度、系统状态等。

在单片机教学中，让学生掌握通过锁存器连接LED数码管，通过C语言编程控制锁存器的位选端和段选端的打开与关闭，让LED数码管显示0～9十个数字的方法。

在科技信息高速发展的今天，单片机技术应用到各行各业，并且在人们的日常生活中得到了越来越广泛的应用。

为了使人们很直观的了解相关设备当前的工作状态，很多时候需要将当前的时间、温度、工作程序、工作过程等状态通过显示器显示出来，这就涉及到单片机的显示技术[1]。

单片机中常用的显示器有LED发光二极管显示器、LCD 液晶显示器以及CRT阴极射线显示器等等，LED显示器的显示结构为段显示即7位段显示、8位段显示、米字型等产品，8位段显示比7位段显示多一位小数点显示位dp，例如：在单片机技术应用中常用的LED显示器如数码管，有一位数码管、两位数码、四位数码管。

LCD显示器的显示结构为点阵显示即8×8、16×16、32×32等产品，点阵的位数越多则显示的效果越好。

常用的LCD液晶显示器有LCD1602等等。

根据实际项目的需求可进行相应的选择，如只显示数字作为时间、温度、工作过程、项目选择时可选择数码管显示器，因为它具有低廉的价格、稳定的性能、硬件要求低、使用寿命长等特点而得到了广泛的应用。

一、LED数码管的结构与工作原理LED数码管的基本构成单位为半导体发光二极管，7段的LED数码管是将7个长条形的发光二极管排成“日”字，按照从最上边的横开始，顺时针排列用字母a～g表示，可以显示0～9十位数字，还可以显示简单的英文字母如l、o、a、g等等。

8段的LED数码管就是在7段的基础上再在数码管的右下角加个点用字母dp表示，用来显示小数位。

根据8个发光二极管的不同连接形式，可以将LED数码管分成共阳极和共阴极两种，将8个发光二极管的阳极都连在一起的称之为共阳极LED数码管；将8个发光二极管的阴极都连在一起的，称之为共阴极LED数码管[2]。

74hc573可以驱动几位共阴数码管？74hc573驱动数码管应用解析74hc573能够驱动几位共阴数码管取决于你使用几片74hc573，如果用两片，一片锁存段码，一片锁存位码，就可以驱动8位数码管。

在讲解74hc573驱动数码管问题之前我们要清楚，什么是74hc573及什么是数码管？数码管数码管是一种半导体发光器件，其基本单元是发光二极管，文章用到的是2位连体共阴数码管。

这种数码管有8根段码引脚和2根位码引脚，段码决定了显示的是什么字符，位码决定了哪位数码管被点亮。

对于共阴数码管来讲，位码引脚为低电平时，相应的数码管被点亮。

74hc573锁存器74HC573是拥有八路输出的透明锁存器，输出为三态门，是一种高性能硅栅CMOS器件。

具有8个数据输入端、8个数据输出端和3个控制端。

1脚（OE）为输出使能端，11脚（LE）为锁存使能端。

锁存器的工作原理：当OE为高时，输出为高阻态，即锁存器不能正常工作。

当OE为低且LE为高时，输出Q将随输入D而变，此时锁存器工作在直通模式下。

当OE为低且LE为低时，输出Q将不随输入D而变，此时锁存器工作在锁存模式下，输出Q保持上一时刻数值不变。

74hc573可以驱动几位共阴数码管？理论上说只要你74hc573使用得够多，就能驱动更多的数码管，下面来分享74hc573驱动数码管的应用电路及程序分享74hc573驱动2位数码管在程序开头部分先定义1个数组，数组元素为数码管的段码：uchar+code+table［］={0x3f，0x06，0x5b，0x4f，0x66%，0x6d，0x7d，0x07，0x7f，0x6f}关键代码及注释如下。

数据拆分和显示函数该函数在具体实现时，不停地先送显个位数，然后送显十位数，即采用了数码管动态扫描法。

扫描间隔不宜太长，文章为1毫秒，用delay(1)实现这个间隔，若扫描间隔太长，会导致扫描刷新不及时，出现个位和十位交替闪烁的现象。

定时计数器的初始化及其中断函数结论本电路采用单片机作为主控制器，设计了0-99循环计数并显示的电路，采用了锁存器实现2位数码管动态扫描显示。

74h c573完整中文资料74hc573中文资料参数-74hc573引脚图-功能原理-74hC573的作用-应用电路-74hC563-54hC57高性能硅门 CMOS器件SL74HC573跟 LS/AL573的管脚一样。

器件的输入是和标准CMOS输出兼容的；加上拉电阻，他们能和 LS/ALSTTL输出兼容。

当锁存使能端为高时，这些器件的锁存对于数据是透明的（也就是说输出同步）。

当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。

×输出能直接接到CMOS，NMOS和 TTL接口上×操作电压范围：2.0V~6.0V×低输入电流：1.0uA×CMOS器件的高噪声抵抗特性·三态总线驱动输出·置数全并行存取·缓冲控制输入·使能输入有改善抗扰度的滞后作用原理说明：M54HC563/74HC563/M54HC573/74HC573的八个锁存器都是透明的D 型锁存器，当使能（G）为高时，Q 输出将随数据（D）输入而变。

当使能为低时，输出将锁存在已建立的数据电平上。

输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。

这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。

特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。

HC563引脚功能表：HC573引脚功能表：1OE 3 State output Enable Input (Active LOW)3态输出使能输入（低电平）2, 3, 4, 5, 6, 7, 8, 9D0 to D7Data Inputs数据输入12,13,14,15,16,17,18,19Q0 to Q7 3 State Latch Outputs 3态锁存输出11LE Latch Enable Input 锁存使能输入10GND Ground接地(0V)20VCC Positive Supply Voltage电源电压图1 HC573引脚图图2 HC573 国际电工委员会逻辑符号图3 HC563引脚图图4 HC563 国际电工委员会逻辑符号图5 HC563 逻辑图图6 HC573 逻辑图图7 输入输出等效电路真值表：INPUTS 输入Outputs输出OE LE D Q (HC573) Q (HC563) H X X Z ZL L X NO CHANGE *NO CHANGE * L H L L HL H H H L ABSOLUTE MAXIMUM RATINGS绝对最大额定值：Symbol 符号Parameter 参数Value 数值Unit 单位VCC Supply Voltage电源电压-0.5 to +7VVI DC Input Voltage 直流输入电压-0.5 to VCC + 0.5VVO DC Output Voltage直流输出电压-0.5 to VCC + 0.5VIIK DC Input Diode Current直流输入二极管电流± 20mA IOK DC Output Diode Current直流输出二极管电流± 20mA IO DC Output Source Sink Current Per Output Pin± 35mA ICC or IGND DC VCC or Ground Current± 70mA PD Power Dissipation功耗500 (*)mW Tstg Storage Temperature贮藏温度-65 to +150℃TL Lead Temperature 焊接温度 (10 sec)300℃RECOMMENDED OPERATING CONDITIONS建议操作条件：Symbol 符号Parameter 参数Value 数值Unit单位VCC Supply Voltage电源电压 2 to 6V VI Input Voltage输入电压0 to VCC V VO Output Voltage输出电压0 to VCC VTop Operating Temperature: M54HC Series M74HC Series操作温度： M54HC系列M74HC系列-55 to +125 -40 to +85℃tr,tf Input Rise and Fall Time输入上升和下降时间VCC =2V0 to 1000ns VCC=4.5V0 to 500VCC =6V0 to 400VOHHigh Level Output Voltage输出高电平电压2.0 VI = VIH or VILIO=-20 μA1.92.0-1.9 -1.9 -V4.54.44.54.44.4---6.05.96.05.95.9-4.5IO=-6.0 mA4.184.314.134.10-6.0IO=-7.8 mA5.685.85.635.60-VOLLow Level Output Voltage输出低电平电压2.0 VI = VIH or VILIO=20 μA-0.0 0.1 -0.1-0.1V4.5-0.00.1 0.10.16.0-0.00.10.10.14.5IO= 6.0mA-0.170.260.330.406.0IO= 7.8mA-0.180.260.330.40IIInput Leakage Current输入漏电流6.0VI=VCC or GND--±0.1-±1±1μA IOZState Output Off State Current关断状态3态输出电流6.0VI =VIH or VIL VO =VCC or GND--±0.5-±5.0-±10μAICCQuiescent Supply Current静态电源电流6.0VI =VCC or GND--4-40-80μA应用电路图：点击图片查看大图图8。

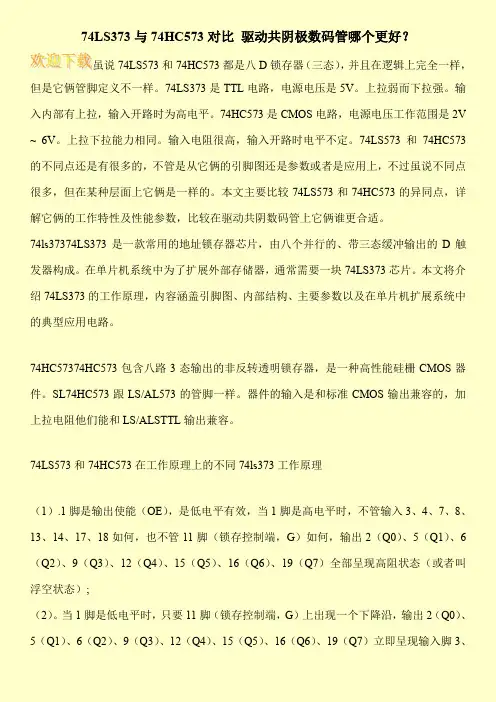

74LS373与74HC573对比驱动共阴极数码管哪个更好？虽说74LS573和74HC573都是八D锁存器（三态），并且在逻辑上完全一样，但是它俩管脚定义不一样。

74LS373是TTL电路，电源电压是5V。

上拉弱而下拉强。

输入内部有上拉，输入开路时为高电平。

74HC573是CMOS电路，电源电压工作范围是2V ~ 6V。

上拉下拉能力相同。

输入电阻很高，输入开路时电平不定。

74LS573和74HC573的不同点还是有很多的，不管是从它俩的引脚图还是参数或者是应用上，不过虽说不同点很多，但在某种层面上它俩是一样的。

本文主要比较74LS573和74HC573的异同点，详解它俩的工作特性及性能参数，比较在驱动共阴数码管上它俩谁更合适。

74ls37374LS373是一款常用的地址锁存器芯片，由八个并行的、带三态缓冲输出的D触发器构成。

在单片机系统中为了扩展外部存储器，通常需要一块74LS373芯片。

本文将介绍74LS373的工作原理，内容涵盖引脚图、内部结构、主要参数以及在单片机扩展系统中的典型应用电路。

74HC57374HC573包含八路3态输出的非反转透明锁存器，是一种高性能硅栅CMOS器件。

SL74HC573跟LS/AL573的管脚一样。

器件的输入是和标准CMOS输出兼容的，加上拉电阻他们能和LS/ALSTTL输出兼容。

74LS573和74HC573在工作原理上的不同74ls373工作原理（1）.1脚是输出使能（OE），是低电平有效，当1脚是高电平时，不管输入3、4、7、8、13、14、17、18如何，也不管11脚（锁存控制端，G）如何，输出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部呈现高阻状态（或者叫浮空状态）;（2）。

当1脚是低电平时，只要11脚（锁存控制端，G）上出现一个下降沿，输出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）立即呈现输入脚3、4、7、8、13、14、17、18的状态。

数据锁存器74HC573在模式锁存触发电路中的应用【任务引领】上一个任务中我们产生了一个1秒钟的延时信号，在此期间的过渡无效状态都不能引起后续继电器的动作，那就需要添加一个锁存器进行信号的锁存处理，我们利用数据锁存器74HC573完成此项任务。

1图锁存器认识（动画112）【知识目标】1．掌握寄存器的工作原理及分类。

2．掌握锁存器的工作原理。

【能力目标】1．能利用锁存器实现数据锁存。

【任务准备】1．触发器的原理及应用；8.2.1寄存器的特点和分类能存放二值代码的部件叫做寄存器。

寄存器按功能分为数码寄存器和移位寄存器。

数码寄存器只供暂时存放数码，可以根据需要将存放的数码随时取出参加运算或者进行数据处理。

移位寄存器不但可存放数码，而且在移位脉冲作用下，寄存器中的数码可根据需要向左或向右移位。

数码寄存器和移位寄存器被广泛用于各种数字系统和数字计算机中。

寄存器存入数码的方式有并行输入和串行输入两种。

并行输入方式是将各位数码从对应位同时输入到寄存器中；串行输入方式是将数码从一个输入端逐位输入到寄存器中。

从寄存器取出数码的方式也有并行输出和串行输出两种。

在并行输出方式中，被取出的数码在对应的输出端同时出现；在串行输出方式中，被取出的数码在一个输出端逐位输出。

并行方式与串行方式比较，并行存取方式的速度比串行存取方式快得多，但所用的数据线要比串行方式多。

构成寄存器的核心器件是触发器。

对寄存器中的触发器只要求具有置0、置1的功能即可，所以无论何种结构的触发器，只要具有该功能就可以构成寄存器了。

能存放二值代码的部件叫做寄存器。

寄存器按功能分为数码寄存器和移位寄存器。

数码寄存器只供暂时存放数码，可以根据需要将存放的数码随时取出参加运算或者进行数据处理。

移位寄存器不但可存放数码，而且在移位脉冲作用下，寄存器中的数码可根据需要向左或向右移位。

数码寄存器和移位寄存器被广泛用于各种数字系统和数字计算机中。

寄存器存入数码的方式有并行输入和串行输入两种。

74HC573_74HC373锁存显示①透明模式测试（～ＯＥ＝０，ＬＥ＝１）这种模式下，相当于一个数据缓冲器，Ｑ延迟Ｄ输出相同的电平，通过单个数码显示０～Ｆ能够得到验证。

②锁存读寄存器（～ＯＥ＝０，ＬＥ＝０）将LE拉低，输入端的变化对输出端没有影响，这时在第一种模式的基础上，寄存器中的数据被锁存。

③锁存输出无效（～ＯＥ＝１，ＬＥ＝０）此模式下，不工作，没有输出，不工作。

/*验证程序出错，特别注意使用P0口驱动某一模块的时候要加上拉电阻，尽量不要使用P0口。

如果把P0全部替换为P2程序也是不正确的，因为定义的按键也是P2，这时会一直执行while(!key1);在程序执行完第一次0~9的显示后，P2^0和P2^2都被清零，且一直保持，这样就会停留显示9，因此根据电路的焊接情况将P2全部替换为P3，执行程序能够达到预想的功能。

*/#include;unsigned inttab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x 80,0x90};sbit OE=P1^0;sbit LE=P1^1;sbit key1=P2^0;sbit key2=P2^2;void delayms(unsigned int cnt){unsigned int x,y;for(x=cnt;x>;0;x--)for(y=110;y>;0;y--);}main(){unsigned int n;OE=0;LE=1;while(1){for(n=0;n/*OE直接接地，不需要任何操作，OE置高电平没有意义。

修改程序后确实能够实现循环显示0~f,但是按键失灵，也就是无法操纵LE清零。

按键按下后P1^1没有清零。

也许是老毛病，在有较长时间延时函数出现的地方，不能在主函数中出现按键检测，这样是检测不到信号的，以前出现过这种情况，因为按键信号和延时函数时间之比相差上百倍，只有在那几百分之一秒的适当时间按下按键才能被检测，这种几率是很小的，所以按键会失效。

头文件#ifndef __74HC573_H__#define __74HC573_H__#define HC573_LE_W_PIN GPIO_Pin_1#define HC573_LE_W_GPIO GPIOB#define HC573_LE_W_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_LE_W_H() GPIOB->BSRR = HC573_LE_W_PIN #define HC573_LE_W_L() GPIOB->BRR = HC573_LE_W_PIN#define HC573_LE_D_PIN GPIO_Pin_10#define HC573_LE_D_GPIO GPIOB#define HC573_LE_D_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_LE_D_H() GPIOB->BSRR = HC573_LE_D_PIN #define HC573_LE_D_L() GPIOB->BRR = HC573_LE_D_PIN#define HC573_DATA0_PIN GPIO_Pin_11#define HC573_DA TA0_GPIO GPIOB#define HC573_DA TA0_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_DA TA0_H() GPIOB->BSRR = HC573_DATA0_PIN #define HC573_DA TA0_L() GPIOB->BRR = HC573_DA TA0_PIN#define HC573_DATA1_PIN GPIO_Pin_2#define HC573_DA TA1_GPIO GPIOB#define HC573_DA TA1_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_DA TA1_H() GPIOB->BSRR = HC573_DATA1_PIN #define HC573_DA TA1_L() GPIOB->BRR = HC573_DA TA1_PIN#define HC573_DATA2_PIN GPIO_Pin_0#define HC573_DA TA2_GPIO GPIOB#define HC573_DA TA2_GPIO_CLK RCC_APB2Periph_GPIOB#define HC573_DA TA2_H() GPIOB->BSRR = HC573_DATA2_PIN #define HC573_DA TA2_L() GPIOB->BRR = HC573_DA TA2_PIN#define HC573_DATA3_PIN GPIO_Pin_6#define HC573_DA TA3_GPIO GPIOA#define HC573_DA TA3_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA3_H() GPIOA->BSRR = HC573_DATA3_PIN #define HC573_DA TA3_L() GPIOA->BRR = HC573_DA TA3_PIN#define HC573_DATA4_PIN GPIO_Pin_4#define HC573_DA TA4_GPIO GPIOA#define HC573_DA TA4_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA4_H() GPIOA->BSRR = HC573_DATA4_PIN#define HC573_DA TA4_L() GPIOA->BRR = HC573_DA TA4_PIN#define HC573_DATA5_PIN GPIO_Pin_3#define HC573_DA TA5_GPIO GPIOA#define HC573_DA TA5_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA5_H() GPIOA->BSRR = HC573_DATA5_PIN#define HC573_DA TA5_L() GPIOA->BRR = HC573_DA TA5_PIN#define HC573_DATA6_PIN GPIO_Pin_5#define HC573_DA TA6_GPIO GPIOA#define HC573_DA TA6_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA6_H() GPIOA->BSRR = HC573_DATA6_PIN#define HC573_DA TA6_L() GPIOA->BRR = HC573_DA TA6_PIN#define HC573_DATA7_PIN GPIO_Pin_7#define HC573_DA TA7_GPIO GPIOA#define HC573_DA TA7_GPIO_CLK RCC_APB2Periph_GPIOA#define HC573_DA TA7_H() GPIOA->BSRR = HC573_DATA7_PIN#define HC573_DA TA7_L() GPIOA->BRR = HC573_DA TA7_PINvoid HC573Init(void) ;void HC573_W_code(u8 data) ;void HC573_D_code(u8 data) ;void HC573_DPY_num(int32_t num) ;#endifc文件////////////////////////////////////////////////////////////////////////////////////说明:用两片74hc573驱动两个四位数码管，HC573_DPY_num(int32_t num)只会让数码管显示一次，使用需加循环。

74HC573和74LS373原理一样，8数据锁存器。

主要用于数码管、按键等等的控制1. 真值表真值表,表示这个芯片在输入和其它的情况下的输出情况。

每个芯片的数据手册（datasheet）中都有真值表。

2. 高阻态就是输出既不是高电平,也不是低电平,而是高阻抗的状态;在这种状态下,可以多个芯片并联输出;但是,这些芯片中只能有一个处于非高阻态状态,否则会将芯片烧毁;高阻态的概念在RS232和RS422通讯中还可以用到。

3. 数据锁存当输入的数据消失时,在芯片的输出端,数据仍然保持;这个概念在并行数据扩展中经常使用到。

4. 数据缓冲加强驱动能力。

74LS244/74LS245/74LS373/74LS573都有数据缓冲的能力。

OE：output_enable,输出使能;LE：latch_enable,数据锁存使能,latch是锁存的意思;Dn：第n路输入数据;On：第n路输出数据;再看这个真值表,意思如下：第四行：当OE＝1是,无论Dn、LE为何,输出端为高阻态;第三行：当OE＝0、LE＝0时,输出端保持不变;第二行第一行：当OE＝0、LE＝1时,输出端数据等于输入端数据;结合下面的波形图,在实际应用的时候是这样做的：a．OE＝0;b．先将数据从单片机的口线上输出到Dn;c．再将LE从0->1->0d．这时,你所需要输出的数据就锁存在On上了,输入的数据在变化也影响不到输出的数据了;实际上,单片机现在在忙着干别的事情,串行通信、扫描键盘……单片机的资源有限啊。

在单片机按照RAM方式进行并行数据的扩展时,使用movx @dptr, A这条指令时,这些时序是由单片机来实现的。

后面的表格中还有需要时间的参数,你不需要去管它,因为这些参数都是几十ns级别的,对于单片机在12M下的每个指令周期最小是1us的情况下,完全可以实现;如果是你自己来实现这个逻辑,类似的指令如下：mov P0,A ;将数据输出到并行数据端口clr LEsetb LEclr LE ;上面三条指令完成LE的波形从0->1->0的变化74ls573跟74LS373逻辑上完全一样,只不过是管脚定义不一样,数据输入和输出端。
