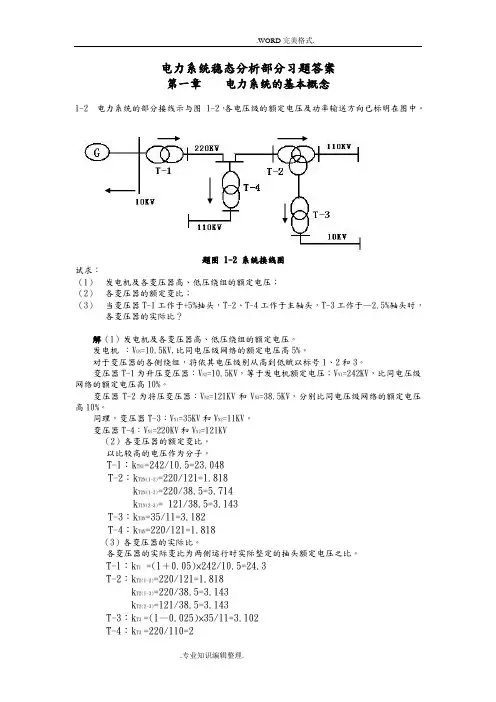

电力系统稳态分析部分习题答案第一章电力系统的基本概念1-2 电力系统的部分接线示与图1-2，各电压级的额定电压及功率输送方向已标明在图中。

题图1-2 系统接线图试求：（1）发电机及各变压器高、低压绕组的额定电压；（2）各变压器的额定变比；（3）当变压器T-1工作于+5%抽头，T-2、T-4工作于主轴头，T-3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。

发电机：V GN=10.5KV,比同电压级网络的额定电压高5%。

对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。

变压器T-1为升压变压器：V N2=10.5KV，等于发电机额定电压；V N1=242KV，比同电压级网络的额定电压高10%。

变压器T-2为将压变压器：V N2=121KV和V N3=38.5KV，分别比同电压级网络的额定电压高10%。

同理，变压器T-3：V N1=35KV和V N2=11KV。

变压器T-4：V N1=220KV和V N2=121KV（2）各变压器的额定变比。

以比较高的电压作为分子。

T-1：k TN1=242/10.5=23.048T-2：k T2N(1-2)=220/121=1.818k T2N(1-3)=220/38.5=5.714k T1N(2-3)= 121/38.5=3.143T-3：k T3N=35/11=3.182T-4：k T4N=220/121=1.818（3）各变压器的实际比。

各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。

T-1：k T1 =(1＋0.05)×242/10.5=24.3T-2：k T2(1-2)=220/121=1.818k T2(1-3)=220/38.5=3.143k T2(2-3)=121/38.5=3.143T-3：k T3 =(1—0.025)×35/11=3.102T-4：k T3 =220/110=21-3电力系统的部分接线如题图1-3所示，网络的额定电压已在图中标明。

电力系统稳态分析一、单项选择题(本大题共10分，共 10 小题，每小题 1 分)1. 丰水季节，宜作为调频电厂的是( )。

A. 热电厂B. 核电厂C. 有调节性能的水电厂D. 中温中压火电厂2. 隐极式发电机的有功功率功角关系为( )。

A.B.C.D.3. 按线路长度计算功率的初分布的条件是( )。

A. 网络中所有导线单位长度的电阻相同 B. 网络中所有导线单位长度的电抗相同 C. 网络中所有导线单位长度的电纳相同 D. 网络中所有导线单位长度的阻抗相同4. 升压结构三绕组变压器高、中压绕组之间的短路电压百分值( )。

A. 大于中、低压绕组之间的短路电压百分值B. 等于中、低压绕组之间的短路电压百分值C. 小于中、低压绕组之间的短路电压百分值D. 不大于中、低压绕组之间的短路电压百分值 5. 若网络中共有n个节点，其中有1个平衡节点，有m 个PV节点，其余为PQ节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程组中待求状态变量的个数为( )。

A. n-m-1个电压相角和m个电压幅值B. n-1个电压相角和m个电压幅值C. n-1个电压相角和n-m-1个电压幅值D. n-1个电压相角和n-m个电压幅值6. 线路末端输出有功功率与线路始端输入有功功率的比值，常用百分值表示的是( )。

A. 输电效率B. 最大负荷利用小时数C. 线损率D. 网损率7. 运用牛顿-拉夫逊迭代法时应使选择的初值( )。

A. 不等于精确解B. 远大于精确解C. 接近精确解D. 远小于精确解8. 双绕组变压器的电纳( )。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算)。

9. 电力系统电压波动产生的原因有(A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起10. 决定电能生产、输送和消费同时进行的特点是( )。

电力系统稳态分析部分习题答案电力系统稳态分析部分习题答案第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？ 1－2见图示电力系统，试求变压器和发电机的额定电压。

110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kVU 2N.T 2=1.1×35=38.5kVU 3N.T 2=1.05×6=6.3kVU 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA, 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。

解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。

根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。

因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150KK P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。

电力系统稳态分析作业（一）参考答案1、电能生产的特点是什么？答：电能生产的特点有：1、连续性电能的生产、输送和消费是同时完成的，这一特点称为电能生产的连续性；2、瞬时性电能的传输是以接近光速的速度传输的，电力系统任何一点发生故障将立即影响到整个电力系统，过渡过程非常短暂，这一特点称为电能生产的瞬时性；3、重要性电能清洁卫生、输送方便，便于转换为其他形式的能量，且易于实现自动控制，所以国民经济各部门大多以电能作为能源，由于电能生产连续性和瞬时性的特点，电能供应的中断或减少将对国民经济各部门产生巨大的不良影响，甚至造成设备损坏、人员伤亡，电能生产的这一特点称为电能生产的重要性。

2、对电力系统的基本要求有那些？答：对电力系统的基本要求主要有：1、保证对用户的连续可靠供电，最大限度地满足用户对电能的需求（即保证供电可靠性）；2、具有良好的电能质量（电压偏移、频率偏移和电压畸变率在允许的范围内）；3、系统运行的经济性要好（燃料消耗率、厂用电率和网损率要小）；4、对环境的不良影响要小。

3、电力系统中负荷的分类（I、II、III类负荷）是根据什么原则进行的？各类负荷对供电可靠性的要求是什么？答：电力系统中负荷的分类是根据负荷的重要性和停电造成的危害的大小划分的；重要负荷（I类负荷）对供电可靠性的要求是在任何情况下都不得中断供电；较重要负荷（II类负荷）对供电可靠性的要求是应尽量不中断供电；一般负荷（III类负荷）可以停电。

4、某电力用户如果停电将造成设备损坏，此用户的电气设备属于哪类负荷？答：此用户的电气设备属于重要负荷（（I类负荷）5、标出下图所示电力系统中发电机、变压器的额定电压。

（图中已标出线路的额定电压）答：上述电力系统中发电机、变压器的额定电压如下：G：10.5KV ；T1：10.5/242KV ；T2：220/121/38.5KV ；T3：110/6.6(6.3)KV。

6、为什么110KV及以上的架空输电线路需要全线架设避雷线而35KV及以下架空输电线路不需全线架设避雷线？答：：因为110KV及以上系统采用中性点直接接地的中性点运行方式，这种运行方式的优点是，正常运行情况下各相对地电压为相电压，系统发生单相接地短路故障时，非故障相对地电压仍为相电压，电气设备和输电线路的对地绝缘只要按承受相电压考虑，从而降低电气设备和输电线路的绝缘费用，提高电力系统运行的经济性；缺点是发生单相接地短路时需要切除故障线路，供电可靠性差。

1-1 什么叫电力系统、电力网及动力系统电力系统为什么要采用高压输电1-2 为什么要规定额定电压电力线、发电机、变压器和用电设备的额定电压是如何确定的1-3 我国电网的电压等级有哪些1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+%抽头处工作，2T 在主抽头处工作，3T 在%抽头处工作时，求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。

2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。

2-9 三相双绕组变压器的型号为SSPL —63000/220，额定容量为63000kVA ，额定电压为242/，短路损耗404=k P kW ，短路电压45.14%=k U ，空载损耗93=o P kW ，空载电流41.2%=o I 。

求该变压器归算到高压侧的参数，并作出等值电路。

2-12 有台容量为20MVA 的三相三绕组变压器，三个线圈的容量比为100/100/50，额定电压为121/，短路损耗为()8.15221=-k P kW,()5213='-k P kW ，()4732='-k P kW ，空载电流为1.4%=o I ，空载损耗75=o P kW ，短路电压为()5.10%21=-k U ，()18%13=-k U ，()5.6%32=-k U 。

试求该变压器的阻抗、导纳参数，并作出等值电路。

电力系统稳态分析复习思考题答案附后课件可编辑HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】设节点1电压为1U ，节点2的电压2U ，节电1电压超前节点2电压的相角为δ，Q P 、分别为从节点1向节点2传输的有功功率和无功功率。

由于高压电力网络中R X >>，NN U QX U QX PR U U U ≈+≈-=∆21，22111112221NN N N U PX U QR PX U U U U tg U U U tg U U U tg ≈-=≈≈∆-=∆+=---δδδδδ， 所以XU U U Q N )(21-=，X U P N 2δ=，当21U U >时，0>Q ；当21U U <时，0<Q 。

即无功功率总是从电压高的节点向电压低的节点传输。

当0>δ时，0>P ；当0<δ时，0<P ，即有功功率总是从电压相位超前的节点向电压相位滞后的节点传输。

8、求图示网络的有功分点、无功分点。

线路单位长度参数+Ω/km 。

解：将电网在电源点1拆开得到以下的两端电压相等的两端供电网。

由于各线路的单位长度的参数相等，所以该电网为均一网，根据均一网供载功率的计算公式得：)(6.0533.0)58()6.5533.8(~~~)(4.6467.9)161217()1217()710(17)58(~)(6.5533.8)161217(16)710()1612()58(~212231312MVA j j j S S S MVA j j j S MVA j j j S +=+-+=-=+=+++⨯++⨯+=+=++⨯+++⨯+= 电力网的初步功率分布如图，由图可知负荷点③既是有功功率分点，也是无功功率分点。

9、图示环网中变压器的变比均为实际变比，请指出是否存在循环功率如存在循环功率，请指出循环功率的方向若忽略电网各元件的电阻，请指出循环功率的性质。

电力系统稳态分析部分习题答案第一章电力系统的基本概念1-2 电力系统的部分接线示与图 1-2，各电压级的额定电压及功率输送方向已标明在图中。

题图 1-2 系统接线图试求：（1）发电机及各变压器高、低压绕组的额定电压；（2）各变压器的额定变比；（3）当变压器T-1工作于+5%抽头，T-2、T-4工作于主轴头，T-3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。

发电机：V GN=10.5KV,比同电压级网络的额定电压高5%。

对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。

变压器T-1为升压变压器：V N2=10.5KV，等于发电机额定电压；V N1=242KV，比同电压级网络的额定电压高10%。

变压器T-2为将压变压器：V N2=121KV和V N3=38.5KV，分别比同电压级网络的额定电压高10%。

同理，变压器T-3：V N1=35KV和V N2=11KV。

变压器T-4：V N1=220KV和V N2=121KV（2）各变压器的额定变比。

以比较高的电压作为分子。

T-1：k TN1=242/10.5=23.048T-2：k T2N(1-2)=220/121=1.818k T2N(1-3)=220/38.5=5.714k T1N(2-3)= 121/38.5=3.143T-3：k T3N=35/11=3.182T-4：k T4N=220/121=1.818（3）各变压器的实际比。

各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。

T-1：k T1 =(1＋0.05)×242/10.5=24.3T-2：k T2(1-2)=220/121=1.818k T2(1-3)=220/38.5=3.143k T2(2-3)=121/38.5=3.143T-3：k T3 =(1—0.025)×35/11=3.102T-4：k T3 =220/110=21-3电力系统的部分接线如题图1-3所示，网络的额定电压已在图中标明。

1-1 什么叫电力系统、电力网及动力系统电力系统为什么要采用高压输电1-2 为什么要规定额定电压电力线、发电机、变压器和用电设备的额定电压是如何确定的1-3 我国电网的电压等级有哪些1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+%抽头处工作，2T 在主抽头处工作，3T 在%抽头处工作时，求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。

2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。

2-9 三相双绕组变压器的型号为SSPL —63000/220，额定容量为63000kVA ，额定电压为242/，短路损耗404=k P kW ，短路电压45.14%=k U ，空载损耗93=o P kW ，空载电流41.2%=o I 。

求该变压器归算到高压侧的参数，并作出等值电路。

2-12 有台容量为20MVA 的三相三绕组变压器，三个线圈的容量比为100/100/50，额定电压为121/，短路损耗为()8.15221=-k P kW,()5213='-k P kW ，()4732='-k P kW ，空载电流为1.4%=o I ，空载损耗75=o P kW ，短路电压为()5.10%21=-k U ，()18%13=-k U ，()5.6%32=-k U 。

试求该变压器的阻抗、导纳参数，并作出等值电路。
