网络综合布线_09综合布线系统的维护和故障诊断

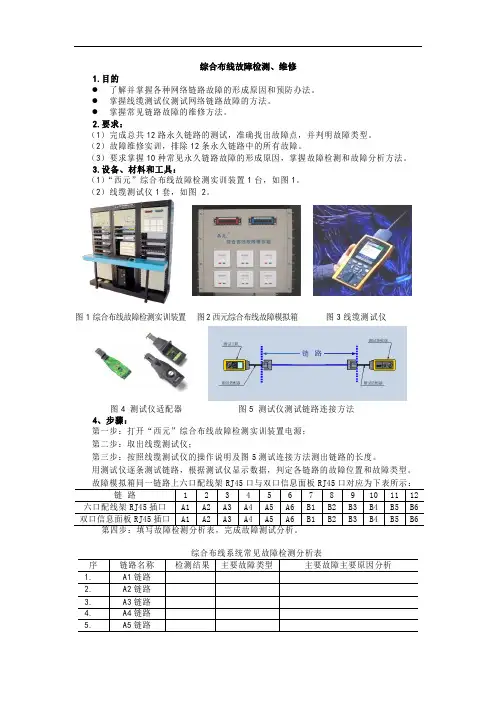

综合布线故障检测、维修
1.目的
●了解并掌握各种网络链路故障的形成原因和预防办法。

●掌握线缆测试仪测试网络链路故障的方法。

●掌握常见链路故障的维修方法。

2.要求：
（1）完成总共12路永久链路的测试，准确找出故障点，并判明故障类型。

（2）故障维修实训，排除12条永久链路中的所有故障。

（3）要求掌握10种常见永久链路故障的形成原因，掌握故障检测和故障分析方法。

3.设备、材料和工具：
（1）“西元”综合布线故障检测实训装置1台，如图1。

（2）线缆测试仪1套，如图 2。

图1综合布线故障检测实训装置图2西元综合布线故障模拟箱图3线缆测试仪
图4 测试仪适配器图5 测试仪测试链路连接方法
4、步骤：
第一步：打开“西元”综合布线故障检测实训装置电源；
第二步：取出线缆测试仪；
第三步：按照线缆测试仪的操作说明及图5测试连接方法测出链路的长度。

用测试仪逐条测试链路，根据测试仪显示数据，判定各链路的故障位置和故障类型。

根据故障检测结果，采取不同的故障维修方法进行故障维修。

维修方法是：将存在故障的网络连接拆除，参照RJ45水晶头和RJ45模块的制作和5对连接块的打线方法重新搭建链路连接。

5.报告：
（1）写出12条永久链路的故障位置、故障类型。

（2）写出12种常见故障产生的主要原因，预防办法，在搭建链路时如何防止产生这些故障。

（3）写出线缆测试仪测试线缆故障的测试方法。

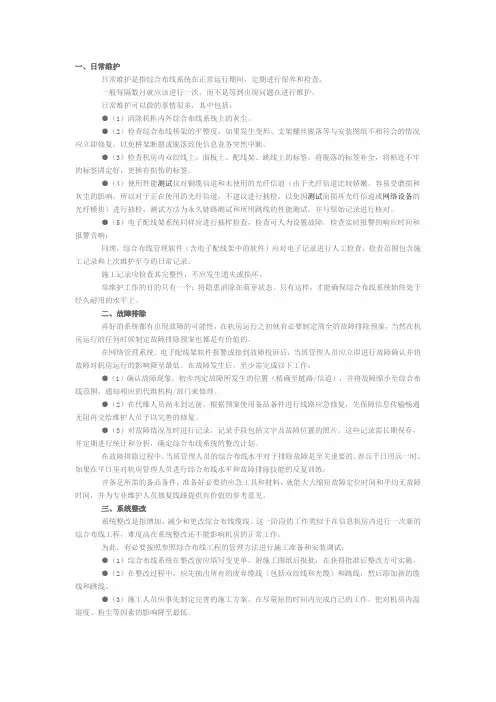

一、日常维护日常维护是指综合布线系统在正常运行期间，定期进行保养和检查。

一般每隔数月就应该进行一次，而不是等到出现问题在进行维护。

日常维护可以做的事情很多，其中包括：●（1）清除机柜内外综合布线系统上的灰尘。

●（2）检查综合布线桥架的平整度，如果发生变形、支架螺丝脱落等与安装图纸不相符合的情况应立即修复。

以免桥架断裂或脱落致使信息业务突然中断。

●（3）检查机房内双绞线上、面板上、配线架、跳线上的标签，将脱落的标签补全，将粘连不牢的标签固定好，更换有损伤的标签。

●（4）使用性能测试仪对铜缆信道和未使用的光纤信道（由于光纤信道比较娇嫩，容易受磨损和灰尘的影响。

所以对于正在使用的光纤信道，不建议进行抽检，以免因测试而损坏光纤信道或网络设备的光纤模块）进行抽检，测试方法为永久链路测试和所用跳线的性能测试，并与原始记录进行核对。

●（5）电子配线架系统同样应进行抽样检查，检查可人为设置故障，检查实时报警的响应时间和报警音响；同理，综合布线管理软件（含电子配线架中的软件）应对电子记录进行人工检查，检查范围包含施工记录和上次维护至今的日常记录。

施工记录应检查其完整性，不应发生遗失或损坏。

常维护工作的目的只有一个：将隐患消除在萌芽状态。

只有这样，才能确保综合布线系统始终处于经久耐用的水平上。

二、故障排除再好的系统都有出现故障的可能性，在机房运行之初就有必要制定周全的故障排除预案，当然在机房运行的任何时候制定故障排除预案也都是有价值的。

在网络管理系统、电子配线架软件报警或接到故障投诉后，当班管理人员应立即进行故障确认并将故障对机房运行的影响降至最低。

在故障发生后，至少需完成以下工作：●（1）确认故障现象，初步判定故障所发生的位置（精确至链路/信道），并将故障缩小至综合布线范围，通知相应的代维机构/部门来修理。

●（2）在代维人员尚未到达前，根据预案使用备品备件进行线路应急修复，先保障信息传输畅通无阻再交给维护人员予以完善的修复。

综合布线系统中网线故障分析及解决措施发表时间：2018-09-26T17:00:05.130Z 来源：《防护工程》2018年第10期作者：张雪涛[导读] 综合布线系统的优劣，将直接影响系统的运行性能的强弱，故而显得尤为重要。

本文就综合布线系统的设计原则，以及网线故障问题进行了分析，并提出应对措施。

张雪涛身份证号码：2302811XXXX2152839摘要：综合布线系统是建筑物信息网络的基础设施，是智能建筑工程设计的重要组成部分。

综合布线系统的优劣，将直接影响系统的运行性能的强弱，故而显得尤为重要。

本文就综合布线系统的设计原则，以及网线故障问题进行了分析，并提出应对措施。

关键词：综合布线系统；智能建筑；问题；对策一、引言综合布线系统（Premises Distributed System，简称PDS）是建筑智能化必备的基础设施，该系统具有实用、灵活、经济、模块化和可扩充等优点，它支持电话及多种计算机数据系统，还支持会议电视、监视电视等系统，并可将建筑物内部的话音交换、智能数据处理设备及其他广义的数据通信设施相互连接起来，采用必要的设备同建筑物外部数据网络或电话局相连接，综合布线系统在整个智能建筑中相当于人类的“神经中枢”，发挥着重大作用。

如今，建筑物的布线不再是一项基本的公共设施，它不仅能够提供电讯服务，而且已成为整个通讯网络的一部分。

在实际的布线施工、测试验收过程中，由于各布线工程集成商的工程组织能力、工程实施能力和工程管理能力的差异，综合布线工程质量各不相同，综合布线系统的好坏，将直接影响系统的运行性能的高低，故而显得尤为重要。

二、系统设计原则综合布线系统中关于网线应遵循如下设计原则：（一）可靠性计算机网络要求具有高度可靠性，能有效防止局部故障引起整个网络系统的瘫痪，并且要最大限度地降低故障率。

传统的布线方式由于各个应用系统互不兼容，因而在一个建筑物中往往要有多种布线方案。

因此建筑系统的可靠性要由所选用的布线可靠性来保证，当各应用系统布线不当时，还会造成交叉干扰。

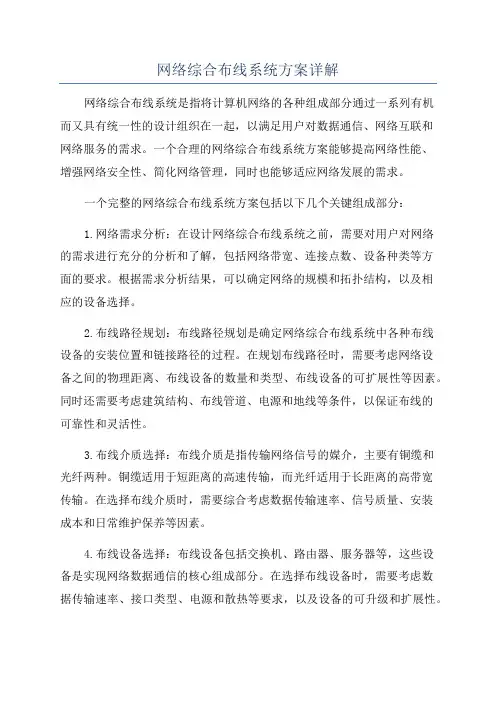

网络综合布线系统方案详解网络综合布线系统是指将计算机网络的各种组成部分通过一系列有机而又具有统一性的设计组织在一起，以满足用户对数据通信、网络互联和网络服务的需求。

一个合理的网络综合布线系统方案能够提高网络性能、增强网络安全性、简化网络管理，同时也能够适应网络发展的需求。

一个完整的网络综合布线系统方案包括以下几个关键组成部分：1.网络需求分析：在设计网络综合布线系统之前，需要对用户对网络的需求进行充分的分析和了解，包括网络带宽、连接点数、设备种类等方面的要求。

根据需求分析结果，可以确定网络的规模和拓扑结构，以及相应的设备选择。

2.布线路径规划：布线路径规划是确定网络综合布线系统中各种布线设备的安装位置和链接路径的过程。

在规划布线路径时，需要考虑网络设备之间的物理距离、布线设备的数量和类型、布线设备的可扩展性等因素。

同时还需要考虑建筑结构、布线管道、电源和地线等条件，以保证布线的可靠性和灵活性。

3.布线介质选择：布线介质是指传输网络信号的媒介，主要有铜缆和光纤两种。

铜缆适用于短距离的高速传输，而光纤适用于长距离的高带宽传输。

在选择布线介质时，需要综合考虑数据传输速率、信号质量、安装成本和日常维护保养等因素。

4.布线设备选择：布线设备包括交换机、路由器、服务器等，这些设备是实现网络数据通信的核心组成部分。

在选择布线设备时，需要考虑数据传输速率、接口类型、电源和散热等要求，以及设备的可升级和扩展性。

5.安全管理：网络综合布线系统的安全管理是确保网络数据通信的机密性、完整性和可用性的重要保障。

安全管理包括访问控制、防火墙、入侵检测和加密等措施，以保护网络系统免受未经授权的访问和攻击。

6.故障排除和维护：网络综合布线系统的故障排除和维护是确保网络系统正常运行的重要工作。

故障排除和维护包括网络监测、故障诊断、升级和替换设备等方面的工作，以保证网络系统的可靠性和稳定性。

综上所述，一个完整的网络综合布线系统方案需要根据用户需求进行全面的分析和规划，包括布线路径、布线介质、布线设备选择、安全管理以及故障排除和维护等方面。

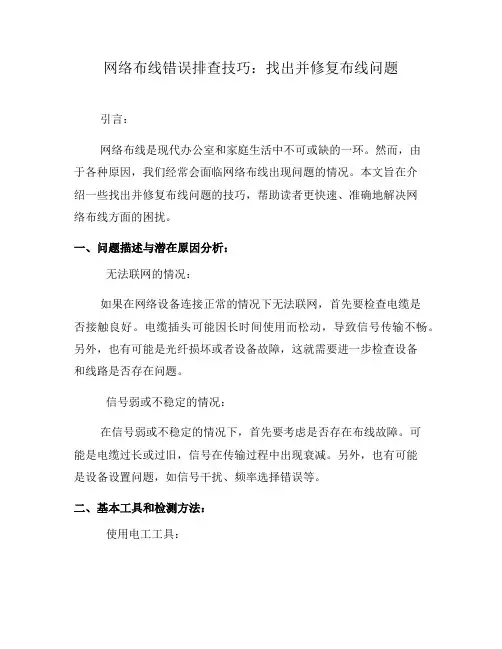

网络布线错误排查技巧：找出并修复布线问题引言：网络布线是现代办公室和家庭生活中不可或缺的一环。

然而，由于各种原因，我们经常会面临网络布线出现问题的情况。

本文旨在介绍一些找出并修复布线问题的技巧，帮助读者更快速、准确地解决网络布线方面的困扰。

一、问题描述与潜在原因分析：无法联网的情况：如果在网络设备连接正常的情况下无法联网，首先要检查电缆是否接触良好。

电缆插头可能因长时间使用而松动，导致信号传输不畅。

另外，也有可能是光纤损坏或者设备故障，这就需要进一步检查设备和线路是否存在问题。

信号弱或不稳定的情况：在信号弱或不稳定的情况下，首先要考虑是否存在布线故障。

可能是电缆过长或过旧，信号在传输过程中出现衰减。

另外，也有可能是设备设置问题，如信号干扰、频率选择错误等。

二、基本工具和检测方法：使用电工工具：网络布线的排查过程离不开一些基本工具，如网线切割器、钳子和电工螺丝刀。

这些工具能帮助我们更方便地检查和修复布线问题。

测试器的应用：对于无法联网或信号不稳定的问题，测试器是非常重要的工具。

它能够帮助我们检测网络布线的连通性、信号强度和传输速度。

通过测试器的结果，我们可以更准确地判断问题所在，从而有针对性地进行修复。

三、常见问题排查与解决方案：插头接触不良：插头接触不良是导致网络布线故障的常见原因之一。

可以使用网线切割器重新剥离网线外皮，确保电缆内部的网线与插头接触良好。

如果插头磨损严重，也可以更换新的插头。

电缆损坏：电缆损坏是导致信号弱或不稳定的常见原因之一。

在排查时，可以检查电缆是否出现明显的划痕、破损或弯曲等情况。

若发现电缆损坏，需要将其更换为新的电缆。

设备故障：如果经过排查后仍然存在问题，可能是网络设备本身存在故障。

可以尝试将设备重启或将其连接到其他工作正常的网络上，以排除设备故障的可能性。

四、预防和维护提示：定期检查布线：定期检查网络布线的状态可以帮助我们及时发现问题并解决。

尽量避免长时间使用旧的电缆和插头，因为它们容易引起信号衰减和接触不良的问题。

网络综合布线工程维护方案一、维护内容1、物理层维护1）定期检查网络接头连接情况，发现有松动或者接触不良情况，及时整理和调整。

2）定期检查网线的损坏情况，更换老化或损坏的网线，保证网络通讯的畅通。

3）网线的弯曲弧度不能过大，一般不超过25mm，超过这个弧度会影响传输速度和质量。

2、设备维护1）定期检查交换机、路由器等设备的工作状态，确保设备正常运行。

2）需要更新系统时及时进行升级，保证设备的软件版本处于最新状态。

3）定期对设备进行清洁和除尘，避免尘埃对设备的影响，影响设备散热和运行。

4）设备的存储设备也需要定期维护和备份，以防数据丢失。

3、软件维护1）对网络管理系统进行维护，保证系统的稳定正常运行，及时修复系统中出现的问题。

2）对网络安全软件进行更新和维护，确保系统的安全性，及时处理网络攻击。

4、电力线维护1）定期检查电缆的连接情况，确保连接牢固。

2）定期检查电缆的绝缘情况，防止绝缘老化导致的火灾隐患。

5、布线标识维护1）布线标识维护十分重要，可以提高布线系统的维护效率，减少故障排查时间。

2）布线标识应当清晰明了，方便维护人员进行检查。

6、维护记录1）对网络维护工作进行详细记录，包括维护时间、维护内容、维护人员等。

2）及时记录设备更换、系统升级等信息，方便日后的维护跟踪。

7、故障排查和处理1）对网络故障的排查需要有系统的步骤和流程，首先要尽快定位故障点。

2）根据故障点进行处理，同时需要及时将故障情况记录下来，便于总结和后续的预防维护。

8、定期巡检1）定期对网络进行巡检，检查各个设备的运行情况和线缆的连接情况，及时发现并处理存在的问题。

二、维护周期1、物理层维护物理层维护的频率一般为每季度进行一次全面的检查，每月进行一次简单的检查，发现问题及时处理。

2、设备维护设备维护的频率一般为每月进行一次全面的检查，每季度进行一次设备清洁和除尘。

3、软件维护软件维护的频率一般为每月进行一次更新，每季度进行一次系统的维护和修复。

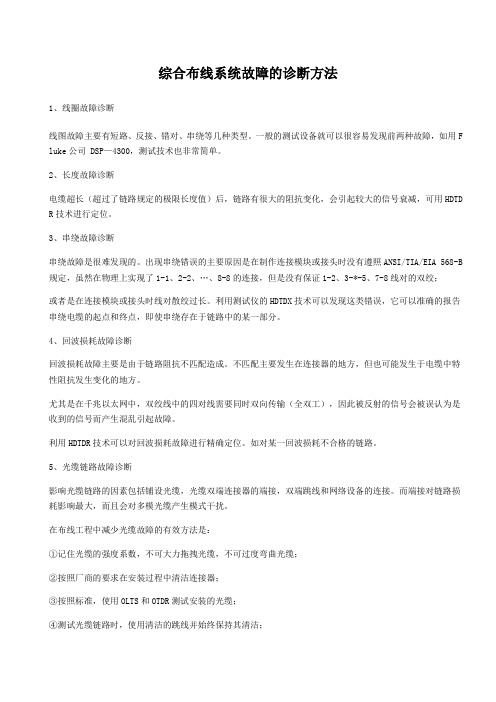

综合布线系统故障的诊断方法1、线圈故障诊断线图故障主要有短路、反接、错对、串绕等几种类型。

一般的测试设备就可以很容易发现前两种故障，如用F luke公司 DSP—4300，测试技术也非常简单。

2、长度故障诊断电缆超长（超过了链路规定的极限长度值）后，链路有很大的阻抗变化，会引起较大的信号衰减，可用HDTD R技术进行定位。

3、串绕故障诊断串绕故障是很难发现的。

出现串绕错误的主要原因是在制作连接模块或接头时没有遵照ANSI/TIA/EIA 568-B 规定，虽然在物理上实现了1-1、2-2、…、8-8的连接，但是没有保证1-2、3-*-5、7-8线对的双绞；或者是在连接模块或接头时线对散绞过长。

利用测试仪的HDTDX技术可以发现这类错误，它可以准确的报告串绕电缆的起点和终点，即使串绕存在于链路中的某一部分。

4、回波损耗故障诊断回波损耗故障主要是由于链路阻抗不匹配造成。

不匹配主要发生在连接器的地方，但也可能发生于电缆中特性阻抗发生变化的地方。

尤其是在千兆以太网中，双绞线中的四对线需要同时双向传输（全双工），因此被反射的信号会被误认为是收到的信号而产生混乱引起故障。

利用HDTDR技术可以对回波损耗故障进行精确定位。

如对某一回波损耗不合格的链路。

5、光缆链路故障诊断影响光缆链路的因素包括铺设光缆，光缆双端连接器的端接，双端跳线和网络设备的连接。

而端接对链路损耗影响最大，而且会对多模光缆产生模式干扰。

在布线工程中减少光缆故障的有效方法是：①记住光缆的强度系数，不可大力拖拽光缆，不可过度弯曲光缆；②按照厂商的要求在安装过程中清洁连接器；③按照标准，使用OLTS和OTDR测试安装的光缆；④测试光缆链路时，使用清洁的跳线并始终保持其清洁；⑤所有连接器都要安装防尘罩套。

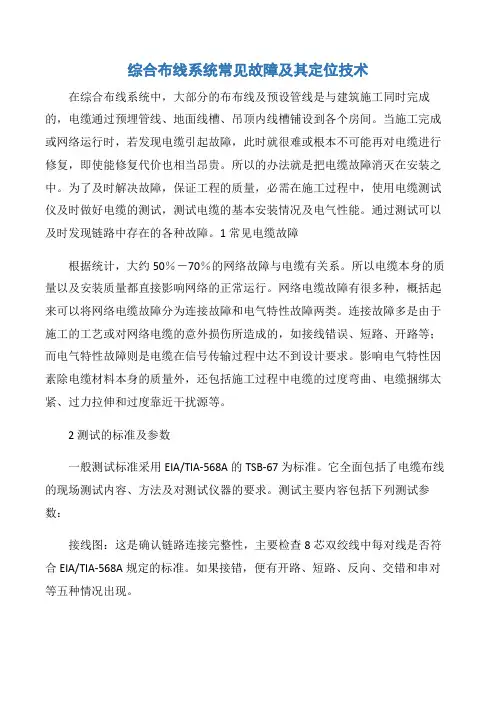

综合布线系统常见故障及其定位技术在综合布线系统中，大部分的布布线及预设管线是与建筑施工同时完成的，电缆通过预埋管线、地面线槽、吊顶内线槽铺设到各个房间。

当施工完成或网络运行时，若发现电缆引起故障，此时就很难或根本不可能再对电缆进行修复，即使能修复代价也相当昂贵。

所以的办法就是把电缆故障消灭在安装之中。

为了及时解决故障，保证工程的质量，必需在施工过程中，使用电缆测试仪及时做好电缆的测试，测试电缆的基本安装情况及电气性能。

通过测试可以及时发现链路中存在的各种故障。

1常见电缆故障根据统计，大约50％－70％的网络故障与电缆有关系。

所以电缆本身的质量以及安装质量都直接影响网络的正常运行。

网络电缆故障有很多种，概括起来可以将网络电缆故障分为连接故障和电气特性故障两类。

连接故障多是由于施工的工艺或对网络电缆的意外损伤所造成的，如接线错误、短路、开路等；而电气特性故障则是电缆在信号传输过程中达不到设计要求。

影响电气特性因素除电缆材料本身的质量外，还包括施工过程中电缆的过度弯曲、电缆捆绑太紧、过力拉伸和过度靠近干扰源等。

2测试的标准及参数一般测试标准采用EIA/TIA-568A的TSB-67为标准。

它全面包括了电缆布线的现场测试内容、方法及对测试仪器的要求。

测试主要内容包括下列测试参数：接线图：这是确认链路连接完整性，主要检查8芯双绞线中每对线是否符合EIA/TIA-568A规定的标准。

如果接错，便有开路、短路、反向、交错和串对等五种情况出现。

链路长度（m）：主要检查链路的物理长度，链路的长度是90m，外加4m 的测试仪误差，专用电缆区的长度为94m。

若考虑到测试仪器的校正误差，对应链路长度为108m。

如果长度超过指标，则信号损耗较大。

衰减（dB）：是信号沿着一定长度的电缆传输所产生损失的度量。

衰减与电缆的长度有着直接关系，并随着频率的上升而增加。

衰减的测量单位是"分贝（dB）"，主要表示初始传送端信号与接受信号强度的比值。

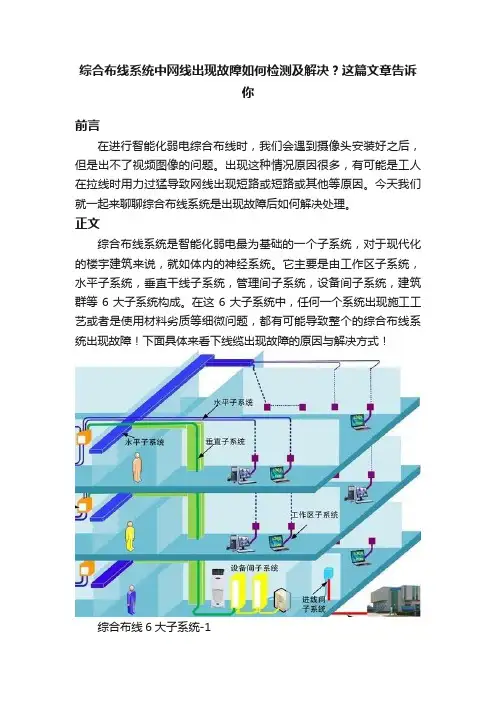

综合布线系统中网线出现故障如何检测及解决？这篇文章告诉你前言在进行智能化弱电综合布线时，我们会遇到摄像头安装好之后，但是出不了视频图像的问题。

出现这种情况原因很多，有可能是工人在拉线时用力过猛导致网线出现短路或短路或其他等原因。

今天我们就一起来聊聊综合布线系统是出现故障后如何解决处理。

正文综合布线系统是智能化弱电最为基础的一个子系统，对于现代化的楼宇建筑来说，就如体内的神经系统。

它主要是由工作区子系统，水平子系统，垂直干线子系统，管理间子系统，设备间子系统，建筑群等6大子系统构成。

在这6大子系统中，任何一个系统出现施工工艺或者是使用材料劣质等细微问题，都有可能导致整个的综合布线系统出现故障！下面具体来看下线缆出现故障的原因与解决方式！综合布线6大子系统-1综合布线6大子系统-21、综合布线系统出现故障原因①施工工艺问题在综合布线施工过程中，弱电工人由于未正常接受公司培训，会出现穿线问题和端接水晶头线序错误引起的线路故障。

穿线问题工人在用钢管穿线时，未注意接口毛刺，直接拿一根网线穿管，穿不进用力拽线，拽线时用力过大，线缆被拉伸，造成线缆断线、损伤和性能下降；在遇到地底下埋线时，遇到障碍物阻塞或者是地下管道有水等情况，也会影响穿线的进度和质量。

走廊钢管穿线端接水晶头问题主流的水晶头的网线制作标准线序主要是T568A和T568B，但是有些工人对水晶头接线线序不熟悉，导致水晶头做好之后，用网线测试工具发现很多都是不通的。

T568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕T568B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕水晶头连接方式②网线材料引起的故障网线按照材质可以分为无氧铜，铝线，铜包铝，铜包铁等。

在做智能化弱电项目，网线建议选型无氧铜材料，且超五类的网线国标线芯要达到0.51mm，六类线的国标线芯要到0.58mm。

无氧铜国标网线2、用什么工具检测综合布线线缆和设备安装结束后，可以采用网线测线仪、工程宝等工具进行测试。

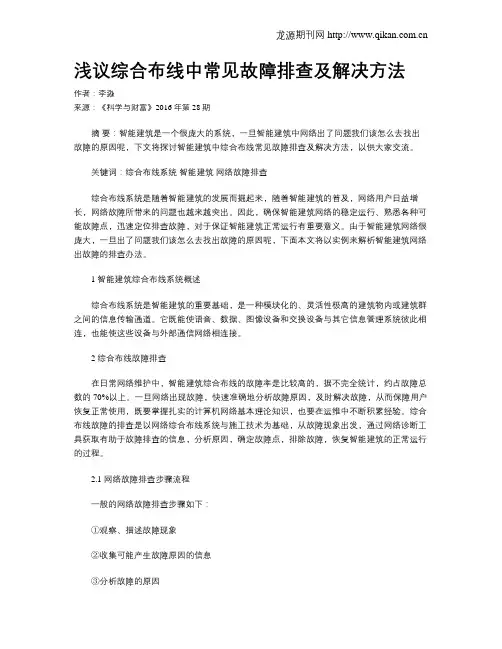

浅议综合布线中常见故障排查及解决方法作者：李淼来源：《科学与财富》2016年第28期摘要：智能建筑是一个很庞大的系统，一旦智能建筑中网络出了问题我们该怎么去找出故障的原因呢，下文将探讨智能建筑中综合布线常见故障排查及解决方法，以供大家交流。

关键词：综合布线系统智能建筑网络故障排查综合布线系统是随着智能建筑的发展而掘起来，随着智能建筑的普及，网络用户日益增长，网络故障所带来的问题也越来越突出。

因此，确保智能建筑网络的稳定运行、熟悉各种可能故障点，迅速定位排查故障，对于保证智能建筑正常运行有重要意义。

由于智能建筑网络很庞大，一旦出了问题我们该怎么去找出故障的原因呢，下面本文将以实例来解析智能建筑网络出故障的排查办法。

1 智能建筑综合布线系统概述综合布线系统是智能建筑的重要基础，是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网络相连接。

2 综合布线故障排查在日常网络维护中，智能建筑综合布线的故障率是比较高的，据不完全统计，约占故障总数的70%以上。

一旦网络出现故障，快速准确地分析故障原因，及时解决故障，从而保障用户恢复正常使用，既要掌握扎实的计算机网络基本理论知识，也要在运维中不断积累经验。

综合布线故障的排查是以网络综合布线系统与施工技术为基础，从故障现象出发，通过网络诊断工具获取有助于故障排查的信息，分析原因，确定故障点，排除故障，恢复智能建筑的正常运行的过程。

2.1 网络故障排查步骤流程一般的网络故障排查步骤如下：①观察、描述故障现象②收集可能产生故障原因的信息③分析故障的原因④制定解决方案⑤逐一实施解决方案⑥记录好故障排查过程2.2 综合布线故障排查的常用诊断工具综合布线故障排查的常用诊断工具包括：硬件故障排除工具、软件故障排除工具以及网络诊断命令等。

2.2.1 硬件故障排除工具①数字万用表②双绞线网络测试仪③数字查线仪④光功率计⑤光时域反射仪2.2.2 软件故障排除工具网络管理系统用于监视已经连接的网络设备。

校园综合布线故障排查及解决方法校园综合布线是指将各种通信、传输设备通过光纤、网线等电缆进行互连，以实现信息的传输和共享。

故障是不可避免的，而对校园综合布线故障的及时排查和解决是确保校园网络正常运行的关键。

以下是校园综合布线故障排查及解决的一些建议。

首先，了解常见的校园综合布线故障类型及其表现。

常见的故障类型包括断线、连线错误、接头损坏等。

在出现故障时，可能会出现网络延迟、断网、信号丢失等现象。

其次，检查硬件设备。

排查故障时，要仔细检查硬件设备，比如光纤、网线、交换机、路由器等。

检查光纤是否断裂、弯曲、受潮等，网线是否损坏、连接是否正确，交换机和路由器是否正常工作等。

如果发现硬件设备有问题，需要及时更换或修复。

再次，使用专业仪器进行测试。

对于一些难以发现的故障，可以使用专业的网络测试仪器进行诊断。

比如使用光纤检测仪、网络线测试仪等。

通过测试仪器可以快速定位故障点，提高排查效率。

此外，保持良好的布线环境也是预防故障的重要措施。

校园综合布线故障有时是由于布线不规范、维护不当引起的。

因此，要确保布线的合理性，尽量避免网线交叉、环路等情况。

定期检查和清理布线设备，保持干燥清洁的环境，防止湿气、灰尘等对布线设备的影响。

另外，合理规划和管理校园综合布线也是关键。

在布线的规划和设计阶段，应根据校园网络的实际需求进行合理的规划，避免线缆过长、拓扑结构不合理等问题。

对于布线系统，要进行合理的管理，标记各个线缆、端口，建立完善的记录和更新机制，方便日后排查和维护。

最后，定期维护和检修校园综合布线。

校园综合布线是一个复杂的系统，需要定期进行维护和检修。

定期检查布线设备，替换老化设备，进行故障预防和保养。

并做好备用设备和备用线路的准备，以备不时之需。

总之，校园综合布线故障的排查和解决需要综合各个方面的因素，包括硬件设备、布线环境、管理等。

通过合理的布线规划、维护和管理，以及及时排查故障并采取适当的解决措施，可以保障校园网络的正常运行。

网络布线错误排查技巧：找出并修复布线问题在当今高度互联的时代，网络布线已成为企业和家庭的重要基础设施。

一个良好的布线系统能够提供快速、稳定的网络连接，提高工作效率和生活质量。

然而，布线问题是一个经常被忽视的技术细节，一旦出现错配、松脱或其他问题，就会给网络传输带来障碍和故障。

下面，我将为大家介绍一些常见的网络布线错误排查技巧，帮助大家找出并修复布线问题。

一、物理检查首先，物理检查是解决布线问题的第一步。

鉴于布线一般位于墙壁、地板或天花板内，我们需要检查连接的物理接头是否牢固、插头是否插紧，并检查布线过程中是否存在拉伤、折断等现象。

如果发现问题，应及时更换损坏的线缆或接头。

二、信号测试一旦完成物理检查，接下来需要进行信号测试。

信号测试可以帮助我们确定网络连接的质量，是否存在信号衰减、干扰等问题。

常见的信号测试工具包括网络电子测试仪和光电测试仪。

通过这些工具，我们可以测试信号的传输速率、信噪比等参数。

如果测试结果异常，很可能是布线存在问题。

三、排除干扰除了物理连接以外，干扰也是影响网络布线质量的重要因素。

在排除布线问题时，我们应该考虑到潜在的干扰源。

电磁干扰、电源干扰、邻近信号干扰等都可能导致信号丢失或错误。

解决干扰问题的方式有很多。

首先，我们可以将网络设备远离潜在干扰源，将电源线与网络布线分开。

其次，使用屏蔽线缆和屏蔽接头可以有效地减少干扰。

另外，安装滤波器、使用隔离器等设备也是解决干扰问题的有效方式。

四、布线规范要避免网络布线问题的产生，我们应该在开始布线之前制定一套布线规范。

这些规范应该包括物理连接的标准和要求，例如使用何种线缆、何种接头，如何固定线缆等。

同时，应遵循网络布线的最佳实践，避免布线走弯路、穿越高压线、与其他电缆靠近，以免产生干扰和故障。

五、应用网络测试工具要找出并修复布线问题，使用网络测试工具是必不可少的。

网络测试工具可以帮助我们识别故障点或问题所在。

常用的网络测试工具包括网络扫描仪、网络探测器等。

如何处理综合布线系统中网线故障原因及解决对策摘要：综合布线系统时智能建筑的发展崛起的，随着智能建筑的普及，网络用户不断增加，网络故障所带来的问题越来越突出。

所以确保智能建筑网络的稳定运行、熟悉各种可能故障点，迅速定位排查故障，保证智能建筑正常运行有重要意义。

本文对布线系统的常见故障进行分析、归纳，结合施工经验，提出规范施工与分辩网线的质量和性能，保证网线连接的正确性、可靠性及为综合布线系统工程的合格验收和今后的维护使用打下良好的基础。

关键词：综合布线系统；智能建筑；网络故障排查一、系统设计原则1.兼容性兼容性是指自身是完全独立的，与相关的应用系统相对无关，使用于多种应用系统，综合布线系统可以将语言、数据与监控设备的信号线经过统一的规划和设计，采用相同的传输介质、信息插座、互连设备、适配器等，综合到一套标准的布线系统中进行传输，其优点在于布线简单，节约物资、时间和空间。

2.先进性布线系统采用先进的技术、方法和设备，而且具有很大的发展潜力，布线系统是要在规定的时间内投入使用的，所以涉及的技术和器材必须是成熟的。

3.开放性开放性指可以支持任何厂家的任何网络产品，过去的布线方式，只要用户选择某种设备，选定与之相适应的的布线方式和传输介质，如果更换另一个设备，过去的布线应全部更换，对已经完工的建筑物，想要改变比较困难，需要增加投资。

4.可靠性计算机网络要求具有高度可靠性，可以防止局部故障引起的网络系统的瘫痪，最大限度降低故障率，过去的布线方式由于各应用系统互不兼容，所以在建筑物中有多种布线方案，所以建筑系统选择可靠性高的布线方式。

5.灵活性灵活性指一个标准的插座可以连接不同类型的设备，可以用来连接计算机终端，适应各种不同拓扑结构的局域网，过去的布线方式比较封闭，其体系结构是固定的，想要迁移或增加设备，比价困难。

二、机场综合布线选型要求1.系统便于维护和管理应能使用模块化接插件方式或插入式延伸器进行在线检测、维护操作，零部件、易损部件应容易拆卸、清洁、更换。

综合布线系统的测试与故障修复综合布线系统的测试与验收是保障工程质量，保护投资利益的总要环节。

有关综合布线的测试和布线工程的实施对一般来说是个比较概念的问题，但在制订测试方案时，这些知识却显得尤为重要。

本章介绍综合布线的测试技术，帮助读者学会对综合布线系统的测试。

综合布线测试与综合布线标准紧密相关。

近几年来布线标准发展很快，主要是由于有像千兆以太网这样的应用需求在推动看布线性能的提高，由此导致了对新的布线标准的要求加快。

在参考布线标准时，主要可以从以下几个标准体系来入手:美洲标准、欧洲标准、国际标准、国内标准。

在对布线系统进行设计和测试时，如果不了解相关的标准，就会出现差异。

布线的现场测试是布线测试的依据，它与布线的其他标准息息相关，在此对这些标准进行简单的介绍。

美洲标准成立于20世纪80年代的美国国家标准局ANSI(AmericanNationalStandardsInstitute)是国际标准化组织(I ntegratedOrganizationforStandardizationISO)与国际电工技术委员会(InternationalElcetrotechnicalC ommission，IEC)的主要成员，在国际标准化方面扮演着很重要的角色。

ANSI自己不制订美国国家标准(ANS)，而是通过组织有资质的工作组来推动标准的建立。

综合布线的美洲标准主要由。

美国通信工业协会(Telecomm unicationsIndustriesAssociation，TIA)或美国电器工业协会(ElectronicIndustriesAssociation，EIA)制订的。

这两个组织受ANSI的委托对综合布线系统的标准进行制订。

在标准的整个文件中，这些组织称为ANS I/TIA/EIA。

ANSI/TIWEIA每隔5年审查大部分标准。

此时，根据提交的修改意见进行重新确认、修改或删除。

当电缆从建筑物外面进入建筑物内部容易受到雷击、电源碰地、电源感应电势或地电势上浮等外界影响时，必须采用保护器。

网络综合布线教案一、教学目标1.理解网络综合布线概念和作用；2.掌握网络综合布线的原理和方法；3.能够设计和安装基本的网络综合布线系统；4.能够进行网络故障诊断和维护。

二、教学内容1.网络综合布线概述（1）网络综合布线的定义和作用；（2）网络综合布线的发展历程。

2.网络综合布线的基本原理（1）网络综合布线系统的基本组成部分；（2）网络综合布线系统的传输介质选择和特点；（3）网络综合布线系统的主要标准和规范。

3.网络综合布线设计和安装（1）网络综合布线设计的基本步骤；（2）网络综合布线系统的安装要求和方法；（3）网络综合布线系统测试和调试。

4.网络综合布线系统的故障诊断和维护（1）网络故障的常见原因；（2）网络故障的诊断方法和工具；（3）网络综合布线系统的维护措施。

三、教学方法1.理论讲授结合实例讲解；2.案例分析和讨论；3.实验操作和实际项目实践。

四、教学过程1.第一课时：网络综合布线概述（1）网络综合布线的定义和作用；（2）网络综合布线的发展历程；（3）案例分析和讨论。

2.第二课时：网络综合布线的基本原理（1）网络综合布线系统的基本组成部分；（2）网络综合布线系统的传输介质选择和特点；（3）网络综合布线系统的主要标准和规范；（4）案例分析和讨论。

3.第三课时：网络综合布线设计和安装（1）网络综合布线设计的基本步骤；（2）网络综合布线系统的安装要求和方法；（3）网络综合布线系统测试和调试；（4）案例分析和讨论。

4.第四课时：网络综合布线系统的故障诊断和维护（1）网络故障的常见原因；（2）网络故障的诊断方法和工具；（3）网络综合布线系统的维护措施；（4）案例分析和讨论。

五、教学评估1.课堂讨论和提问；2.实验操作和实际项目实践的综合评估；3.个人学习报告的评估。

六、教学资源1.教材：网络综合布线教材；2.多媒体设备：投影仪、电脑等；3.实验设备和工具：网络综合布线实验箱、测试仪器等。

七、教学反思1.教学过程设计合理，包括理论和实践的结合；2.提供实际案例和项目实践的机会，提高学生的实践能力；3.培养学生的问题解决能力和团队合作精神；4.加强评估和反馈，及时调整教学策略，提高教学效果。

网络布线错误排查技巧：找出并修复布线问题在现代社会中，网络是人们生活和工作中不可或缺的一部分。

然而，有时我们会遇到网络布线问题，这会导致网络连接不稳定甚至无法连接到网络的情况。

为了解决这些问题，我们需要一些错误排查技巧来找出并修复布线问题。

首先，当我们遇到网络连接问题时，首先要检查网络布线是否正确连接。

一般来说，网络布线由电缆连接器、插座和终端设备组成。

确保电缆连接器插入到插座中，同时确保插座正常连接到终端设备。

如果发现电缆连接器松动或插座没有插好，将其正确连接后再次测试网络连接。

其次，网络布线还可能受到电磁干扰的影响。

电磁干扰可能来自电线、电器设备、电子设备等。

当我们检查网络布线时，需要注意是否有电线交叉或与电器设备过近。

如果发现存在电磁干扰的情况，建议将网络布线远离电磁干扰源，以减少干扰对网络连接的影响。

此外，信号衰减也是布线问题的一个重要因素。

当网络布线过长或连接器使用不当时，信号会因为传输距离的增加而逐渐衰减，最终导致网络连接问题。

因此，我们需要合理规划布线，确保布线长度不超过规定的范围。

另外，在选择连接器时，应该选择质量好的连接器，以减少信号衰减的影响。

此外，网络布线中还可能存在线缆质量不良的问题。

线缆质量不良可能导致信号传输损失，从而影响网络连接。

为了解决这个问题，我们可以使用专业的测试仪器对线缆进行测试，检测是否存在信号传输损失的情况。

如果检测到线缆质量不良的情况，应该及时更换线缆，以保证网络连接的稳定性。

最后，当我们无法找出并修复网络布线问题时，可以考虑寻求专业的帮助。

专业的网络维护人员通常具有丰富的经验和专业的知识，可以帮助我们快速定位并解决问题。

他们可以使用高级仪器和工具来诊断问题，并提供相应的解决方案。

总之，网络布线错误排查是解决网络连接问题的关键一步。

通过仔细检查网络布线、避免电磁干扰、减少信号衰减以及检测线缆质量，我们可以找出并修复布线问题，从而实现稳定的网络连接。

在遇到复杂的问题时，我们还可以寻求专业的帮助，以确保问题能够得到有效解决。
