上海大华条码秤使用说明书

一：键盘介绍：12快捷键（1-71号白色按键）：设置或调用商品，使商品快速调用打印3PLU键：当手工输入商品PLU（条码）后，按该键调出商品4功能键：按该键可进入设置程序，设置秤的各项参数5数字键0-9：在任何情况下输入数字6倍数键：在商品计个的情况下输入多件商品7清除键：清除错误信息8确认键：确定，保存9日期键：查看时间10打印键：打印标签11去皮键：减掉商品的皮重12置零键：在电子秤不为零是按置零键手工回零13+A，+B，+C，+D，折扣，修正键一般在标签状态不使用，只在收银状态使14用15二：在电子秤手工增加PLU信息编辑：本秤可存储4000条PLU信息：16先按“功能”键，输入PLU编号，按“确认”。

17此时电子秤屏幕第三个格中显示F 00：参数设置，按“去皮”。

18F 01：输入皮重值（注：在定重方式时皮重为定重值）按“去皮”。

F 02：输入商品的单价（以分为单位，每公斤的价格）按“去皮”。

1920F 03：选择计价方式（0=记重方式；1=记件方式）按“去皮”。

21F 04：输入特殊信息号，按“去皮”。

F 05：输入有效天数，按“去皮”。

22F 06：输入条码的标志位，按“去皮”。

23F 07：输入商品编码，按“去皮”。

24F 08：输入商品的名称（首先输入第一个汉字区位码的前两位数字，列如要输入“蓝天”，查字符表“蓝”=“3222”，则此处输入“32”按“去皮”键然2526后输入“蓝”的后两位）27“去皮”（其余汉字的输入过程一次类推，……），按“去皮”输入“00”，按“确认”结束输入回到待机状态。

2829三：销售30秤重商品：放上商品，输入编号，按PLU键（或相应的快捷键），按打印。

31计数商品：输入编号，按PLU键（或相应的快捷键），默认的商品是1件，32如果要修改商品的数量，先输入商品的件数，再按倍数键，再按打印键。

33四：改价格34按功能键，输入编号，按确认，按去皮2次输入新价格（公斤价格，以35分为单位），再按确认：例如修改PLU号为123的商品（如果PLU编号是在1—3671之间的数字可以直接按键盘上的快捷键），电子秤为待机状态。

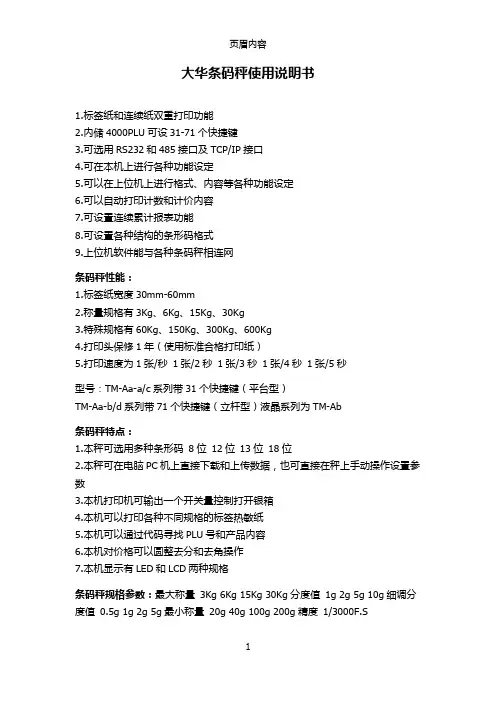

大华条码秤使用说明书1.标签纸和连续纸双重打印功能2.内储4000PLU可设31-71个快捷键3.可选用RS232和485接口及TCP/IP接口4.可在本机上进行各种功能设定5.可以在上位机上进行格式、内容等各种功能设定6.可以自动打印计数和计价内容7.可设置连续累计报表功能8.可设置各种结构的条形码格式9.上位机软件能与各种条码秤相连网条码秤性能：1.标签纸宽度30mm-60mm2.称量规格有3Kg、6Kg、15Kg、30Kg3.特殊规格有60Kg、150Kg、300Kg、600Kg4.打印头保修1年（使用标准合格打印纸）5.打印速度为1张/秒1张/2秒1张/3秒1张/4秒1张/5秒型号：TM-Aa-a/c系列带31个快捷键（平台型）TM-Aa-b/d系列带71个快捷键（立杆型）液晶系列为TM-Ab条码秤特点：1.本秤可选用多种条形码8位12位13位18位2.本秤可在电脑PC机上直接下载和上传数据，也可直接在秤上手动操作设置参数3.本机打印机可输出一个开关量控制打开银箱4.本机可以打印各种不同规格的标签热敏纸5.本机可以通过代码寻找PLU号和产品内容6.本机对价格可以圆整去分和去角操作7.本机显示有LED和LCD两种规格条码秤规格参数：最大称量3Kg 6Kg 15Kg 30Kg分度值1g 2g 5g 10g细调分度值0.5g 1g 2g 5g最小称量20g 40g 100g 200g精度1/3000F.S1两种型号可选：1.无联网型：适用于水果店、熟食店、南北干货店、小型超市、工厂等。

2.联网型：大型超市等两种打印模式可选：1.热敏连续纸收据打印2.热敏不干胶标签打印两种称量精度可选：1.商业模式：最高1/60002.工业模式：最高1/30000条码秤主要功能：1.保存5990条商品信息，在电脑上编辑并使用U盘作为下载转存工具2.支持货物单价预输入与任意输入模式3.货物单价支持多种打折模式，报表打印本文章来自上海勤酬实业有限公司，想了解更多关于大华条码秤使用说明书的信息欢迎访问（，转载请注明出处。

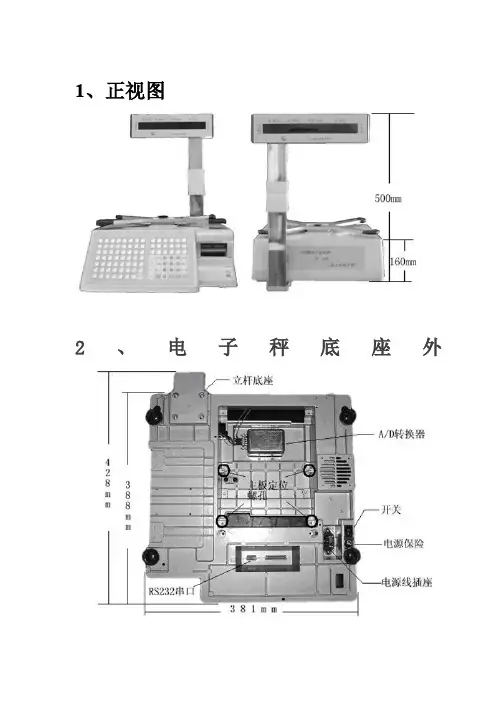

1、正视图2、电子秤底座外观及尺寸型号：TM－Aa外形：平台型和立杆型（主板在底部，其余器件在上罩内安装）外观尺寸：平台型（TM－Aa－1/2－a/c）－388×381×160 mm 立杆型（TM－Aa－1/2－b/d）－428×381×500 mm 秤盘尺寸：360×277 mm最大称量及分度：传感器规格3kg 1g/0.5g 5kg6kg 1/2g 8kg15kg 2/5g 20kg30kg 5/10g 50kg 键盘：机械式按键（按钮）；平面触摸式键盘（可选）快捷键数：平台型－31键立杆型－71键显示精度：1/3000 F·S显示：红光LED数码管A皮重窗－4位B净重窗－5位C单价窗－5位D总价窗－7位（可选C单价窗－6位D总价窗－6位）打印：A纸张：标签&收银纸B纸卷规格：标签宽度（Max.60mm）标签纸卷内径（Min.26mm）外径（Max.100mm）收银纸宽度（Max.60mm）内径（Min.10mm）C有效打印宽度：56mmD打印精度：8dots/mmE打印速度：75mm/s电源：220V＋10％－15％50Hz操作温度：0℃～40℃湿度：≤85％RH通讯接口：RS232（串口）－标准（最大传输距离：20m）TCP/IP（以太网）－可选（最大传输距离：1000m）主芯片：PHILIPS P89V51 －CPU用户数据存储：WINBOND W29C040 －Flash Memory系统数据存储器：DS1230Y(HK1235-7) －SRAM时钟：DS12C887 －Real Time Clock标定芯片：X5045 －CPU Supervisor输入、输出芯片：81C55P －I/O通讯芯片：HIN232 －RS232打印机：UC056 －Thermal Printer 开关电源：SW90－4AAC －Power Supply超市零售业条形码相关内容及设计要点1.超市零售业条形码类型1．EAN8（8位码）2．EAN13（13位码）3．EAN13＋5（13位码及附加码，俗称中国码）4．INTERLEA VED 2 OF 5（交叉2、5码）其中：EAN8为8位码，该码只用于对条形码要求较简单的场合，如仅需知道该码代表何种物品即可。

大华电子秤设置（精选3篇）以下是网友分享的关于大华电子秤设置的资料3篇，希望对您有所帮助，就爱阅读感谢您的支持。

篇一大华条码电子秤初始化操作设置哪些大华电子条码秤产品操作简单，使用该产品的用户都了解初次使用条码秤时需要为电子秤设置一些初始化的流程，以下希望可以帮助到大家。

1、格式化开机后依次按“代码”→“24681357” →“*”，（屏幕显示SERVICE －MODE ），输入“15” →“*”（屏幕显示WORK CONFIG），→1（屏幕显示CONFIG 0-1）→“*”，条码秤初始化后自动重启即可。

注：此次操作将会把条码秤中的数据、格式、配置数据恢复到出厂值。

2、给电子条码秤设置秤号开机后依次按“代码”→“24681357” →“*”，（屏幕显示SERVICE －MODE ），输入“08” （屏幕显示PRIMARY ）→“*” （屏幕显示SCALE NUMBER），输入秤号如“10” →“*”。

注：电子秤，称号和IP 地址是两个概念，与寺岗秤有本质的区别。

秤号是电子秤的称号或是一种标识，IP 号只是秤的IP 地址。

3、设置电子条码秤IP 地址依次输入以下“代码”→“24681357” →“*”，（屏幕显示SERVICE －MODE ），输入“21”（屏幕显示NETWORKCONFIG ）→“*” （屏幕显示IP ADDRESS）然后屏幕出现一串0，直接输入IP 地址，如192.168.0.10，直接输入[1**********]0，输入完毕后按“↓”键（屏幕显示NET MASK）然后屏幕又出现一串0，直接输入子网掩码“[1**********]0”，输入完毕后一直按“↓”键，直到秤自动重启后IP 设置完毕。

篇二1、参数设置1.1设置标签参数：6000 模式1 输入1.1.11.1.21.1.3灰度设置3 输入进入灰度设置状态，xx为原打印灰度。

默认：10 Z模式置零141 37 X # 标签打印浓度0-低，1-中，2-中高，3-高1.1.4 是否需要剥离纸后再打印4 输入0-不需要，1-需要，此设置需要下次开机后生效。

一：键盘介绍：快捷键（1-71号白色按键）：设置或调用商品，使商品快速调用打印PLU键：当手工输入商品PLU（条码）后，按该键调出商品功能键：按该键可进入设置程序，设置秤的各项参数数字键0-9：在任何情况下输入数字倍数键：在商品计个的情况下输入多件商品清除键：清除错误信息确认键：确定，保存日期键：查看时间打印键：打印标签去皮键：减掉商品的皮重置零键：在电子秤不为零是按置零键手工回零+A，+B，+C，+D，折扣，修正键一般在标签状态不使用，只在收银状态使用二：在电子秤手工增加PLU信息编辑：本秤可存储4000条PLU信息：先按“功能”键，输入PLU编号，按“确认”。

此时电子秤屏幕第三个格中显示F 00：参数设置，按“去皮”。

F 01：输入皮重值（注：在定重方式时皮重为定重值）按“去皮”。

F 02：输入商品的单价（以分为单位，每公斤的价格）按“去皮”。

F 03：选择计价方式（0=记重方式；1=记件方式）按“去皮”。

F 04：输入特殊信息号，按“去皮”。

F 05：输入有效天数，按“去皮”。

F 06：输入条码的标志位，按“去皮”。

F 07：输入商品编码，按“去皮”。

F 08：输入商品的名称（首先输入第一个汉字区位码的前两位数字，列如要输入“蓝天”，查字符表“蓝”=“3222”，则此处输入“32”按“去皮”键然后输入“蓝”的后两位）“去皮”（其余汉字的输入过程一次类推，……），按“去皮”输入“00”，按“确认”结束输入回到待机状态。

三：销售秤重商品：放上商品，输入编号，按PLU键（或相应的快捷键），按打印。

计数商品：输入编号，按PLU键（或相应的快捷键），默认的商品是1件，如果要修改商品的数量，先输入商品的件数，再按倍数键，再按打印键。

四：改价格按功能键，输入编号，按确认，按去皮2次输入新价格（公斤价格，以分为单位），再按确认：例如修改PLU号为123的商品（如果PLU编号是在1—71之间的数字可以直接按键盘上的快捷键），电子秤为待机状态。

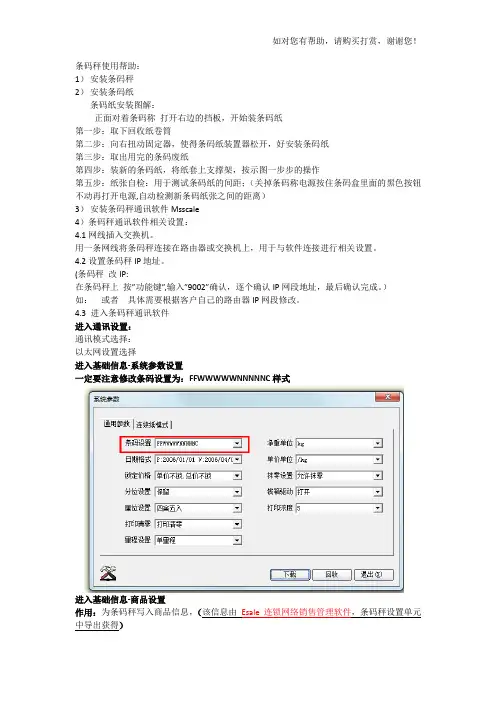

条码秤使用帮助：1）安装条码秤2）安装条码纸条码纸安装图解：正面对着条码称打开右边的挡板，开始装条码纸第一步：取下回收纸卷筒第二步：向右扭动固定器，使得条码纸装置器松开，好安装条码纸第三步：取出用完的条码废纸第四步：装新的条码纸，将纸套上支撑架，按示图一步步的操作第五步：纸张自检：用于测试条码纸的间距；（关掉条码称电源按住条码盒里面的黑色按钮不动再打开电源,自动检测新条码纸张之间的距离）3）安装条码秤通讯软件Msscale4）条码秤通讯软件相关设置：4.1网线插入交换机。

用一条网线将条码秤连接在路由器或交换机上，用于与软件连接进行相关设置。

4.2设置条码秤IP地址。

(条码秤改IP:在条码秤上按”功能键”,输入”9002”确认，逐个确认IP网段地址，最后确认完成。

）如：或者具体需要根据客户自己的路由器IP网段修改。

4.3 进入条码秤通讯软件进入通讯设置：通讯模式选择：以太网设置选择进入基础信息-系统参数设置一定要注意修改条码设置为：FFWWWWWNNNNNC样式进入基础信息-商品设置作用：为条码秤写入商品信息，（该信息由Esale连锁网络销售管理软件，条码秤设置单元中导出获得）选择导入基础信息文件，导入类型txt导入成功后，如图：点左边商品设置菜单中的下载，商品信息下载到条码秤中。

28001对应条码秤上1键，28002对应2键，依次类推。

回收菜单的作用是将条码秤中的信息提取到软件中。

进入标签设置设计具体标签样式，设置标签大小，设置具体项目拖动或者打字即可。

============================================================================= 《Esale连锁销售管理软件》中的商品入库过程：进入票据及其他硬件设置：进入设置后,进入系统参数设置，开启数量小数选择。

进入进货管理，选择纵向输入模式，录入商品注意，录入商品编码必须是28001（代表条码秤1键）苹果，100.00280022800328004进入票据及其他硬件设置，条码设置中先查询商品，显示出商品以后，再导出。

大华条码秤使用说明书1.标签纸和连续纸双重打印功能2.内储4000PLU可设31-71个快捷键3.可选用RS232和485接口及TCP/IP接口4.可在本机上进行各种功能设定5.可以在上位机上进行格式、内容等各种功能设定6.可以自动打印计数和计价内容7.可设置连续累计报表功能8.可设置各种结构的条形码格式9.上位机软件能与各种条码秤相连网条码秤性能：1.标签纸宽度30mm-60mm2.称量规格有3Kg、6Kg、15Kg、30Kg3.特殊规格有60Kg、150Kg、300Kg、600Kg4.打印头保修1年（使用标准合格打印纸）5.打印速度为1张/秒1张/2秒1张/3秒1张/4秒1张/5秒型号：TM-Aa-a/c系列带31个快捷键（平台型）TM-Aa-b/d系列带71个快捷键（立杆型）液晶系列为TM-Ab条码秤特点：1.本秤可选用多种条形码8位12位13位18位2.本秤可在电脑PC机上直接下载和上传数据，也可直接在秤上手动操作设置参数3.本机打印机可输出一个开关量控制打开银箱4.本机可以打印各种不同规格的标签热敏纸5.本机可以通过代码寻找PLU号和产品内容6.本机对价格可以圆整去分和去角操作7.本机显示有LED和LCD两种规格条码秤规格参数：最大称量3Kg 6Kg 15Kg 30Kg分度值1g 2g 5g 10g细调分度值0.5g 1g 2g 5g最小称量20g 40g 100g 200g精度1/3000F.S1两种型号可选：1.无联网型：适用于水果店、熟食店、南北干货店、小型超市、工厂等。

2.联网型：大型超市等两种打印模式可选：1.热敏连续纸收据打印2.热敏不干胶标签打印两种称量精度可选：1.商业模式：最高1/60002.工业模式：最高1/30000条码秤主要功能：1.保存5990条商品信息，在电脑上编辑并使用U盘作为下载转存工具2.支持货物单价预输入与任意输入模式3.货物单价支持多种打折模式，报表打印本文章来自上海勤酬实业有限公司，想了解更多关于大华条码秤使用说明书的信息欢迎访问（，转载请注明出处。

⼤华秤使⽤说明书⽬录⼀、条形码打印计价秤概述 (2)1．1 开箱检查 (2)1．2 LED显⽰ (2)1．3 键盘 (2)1．4 打印机 (2)1．5 规格 (3)1．6 各键功能 (4)1．7 指⽰灯 (4)1．8 标签尺⼨ (4)⼆、条形码打印计价秤的操作指令集 (6)三、条形码打印计价秤调试⼿册 (8)3．1 如何把商品信息⼿⼯输⼊到电⼦秤⾥？ (8)3．2 如何修改电⼦秤的系统参数？ (9)3．3 如何设置标签的格式？ (11)3．4 当更换不同尺⼨的标签时，如何校验标签纸？ (19) 3．5 店名设置 (19)3．6 如何设置特殊信息？ (20)3．7 如何设置PLU快捷键盘？ (22)3．8 重量标定 (23)四、条形码打印计价秤使⽤指南 (25)4．1 开机 (25)4．2 ⼿动复位置零 (25)4．3 PLU的调⽤（称重状态） (25)4．4 PLU的调⽤（计数状态） (26)4．5 单价改变 (26)4．6 折扣 (27)4．7 去⽪ (28)4．8 PLU拷贝 (29)4．9 ⽇期 (30)4．10 ⾃动打印(计重⽅式) (31)4．11 ⾃动打印(计数⽅式) (32)4．12 累计和修正 (32)4．13切换标签纸和连续纸 (34)4．14报表打印功能 (34)4．15 常⽤标签格式调⽤ (34)4．16 IP地址设定 (35)五、条形码打印计价秤打印机操作指南 (36)5．1 BT-UC04824B打印机的简介 (36)5．2 打印机的使⽤ (37)5．3 打印机的⽇常维护 (41)5．4 打印机故障的处理 (42)六、注意事项 (44)⼀、条形码打印计价秤概述1．1 开箱检查1.外观不得有裂纹、擦伤。

2.附件有：电源线、产品保修卡、产品使⽤说明书、区位码字库册、上位机安装软件、RS232通讯线或TCP/IP⽹线（双机直连）。

3.本机不得私⾃打开铅封，否则不予保修和维修。

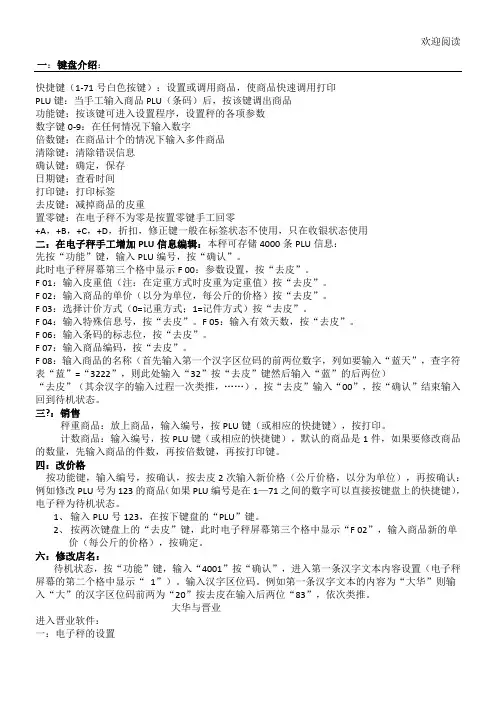

欢迎阅读一：键盘介绍：快捷键（1-71号白色按键）：设置或调用商品，使商品快速调用打印PLU 键：当手工输入商品PLU （条码）后，按该键调出商品功能键：按该键可进入设置程序，设置秤的各项参数数字键0-9：在任何情况下输入数字倍数键：在商品计个的情况下输入多件商品清除键：清除错误信息确认键：确定，保存日期键：查看时间+A ，+B F 01F 02F 03F 04F 06F 07F 08三? ，1、 输入PLU 号123，在按下键盘的“PLU ”键。

2、 按两次键盘上的“去皮”键，此时电子秤屏幕第三个格中显示“F 02”，输入商品新的单价（每公斤的价格），按确定。

六：修改店名：待机状态，按“功能”键，输入“4001”按“确认”，进入第一条汉字文本内容设置（电子秤屏幕的第二个格中显示“ 1”）。

输入汉字区位码。

例如第一条汉字文本的内容为“大华”则输入“大”的汉字区位码前两为“20”按去皮在输入后两位“83”，依次类推。

大华与晋业进入晋业软件：一：电子秤的设置欢迎阅读在“零售管理”—“电子秤设置”。

进入“电子秤设定”的界面，在右边“电子秤类型”中选择“大华电子秤_5位单价或者大华电子秤_6位单价”，新增一个电子秤。

端口：4001。

电子秤名字（字母）：可自己设置。

下传：要打上对勾。

本软件可以同时支持多台电子秤，此处以一台为例。

设置完成后单击保存。

二：商品资料的下载进入商品资料的界面，首先要选择您要下载的商品。

然后单击下图中的“下传”，软件会提示你要选择电子秤的类型请选择“大华电子秤”单击确定，软件会让你输入“条码店名标示符”请输入“99IP。

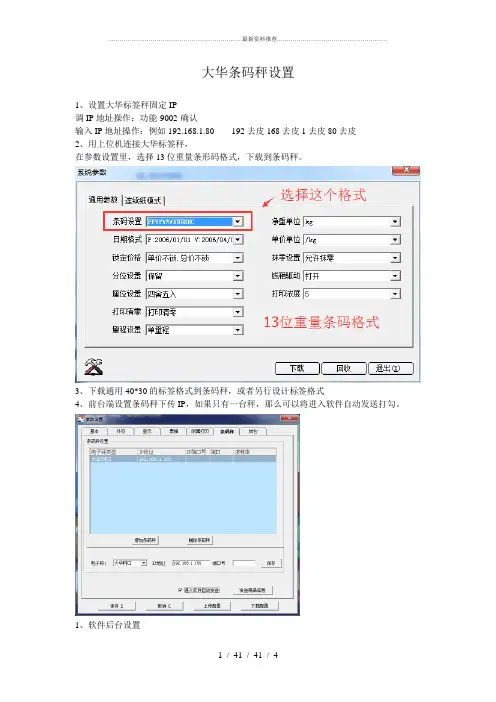

大华条码秤设置
1、设置大华标签秤固定IP
调IP地址操作：功能-9002-确认
输入IP地址操作：例如192.168.1.80 192去皮168去皮1去皮80去皮
2、用上位机连接大华标签秤，
在参数设置里，选择13位重量条形码格式，下载到条码秤。

3、下载通用40*30的标签格式到条码秤，或者另行设计标签格式
4、前台端设置条码秤下传IP，如果只有一台秤，那么可以将进入软件自动发送打勾。

1、软件后台设置
菜单文件——条码秤参数设置，有三种模式
1.1、重量模式
该模式主要用于40*30大小的标签，可以管理库存，不能在秤上面直接改价，秤里的商品资料以及价格的更新是在收款机启动时可以自动或者手动传输到秤里。

1.2、金额模式
该模式主要用于40*30大小的标签，不能管理库存，可以在秤上面直接改价，秤里的商品资料以及价格可以在收款机启动时自动或者手动传输到秤里。

1.3、重量金额模式
该模式主要用于条码秤大标签，可以管理库存，可以在秤上面直接改价，秤里的商品资料以及价格可以在收款机启动时自动或者手动传输到秤里。

注意：传输到秤里的是零售价，如果某商品还设置有会员价的情况下，前台销售时，先刷会员卡再扫描秤条码标签，那么商品的单价是零售价，金额和标签上的一致；前台销售时，先扫码秤条码标签再刷会员卡，那么商品的单价是会员价，该商品的金额会根据会员价重新计算，与秤标签上面的金额不一致。

2、后台秤商品资料的建立规则
3、前台设置条码秤传输IP地址。

目录一、条形码打印计价秤概述 (2)1．1 开箱检查 (2)1．2 LED显示 (2)1．3 键盘 (2)1．4 打印机 (2)1．5 规格 (3)1．6 各键功能 (4)1．7 指示灯 (4)1．8 标签尺寸 (4)二、条形码打印计价秤的操作指令集 (6)三、条形码打印计价秤调试手册 (8)3．1 如何把商品信息手工输入到电子秤里？ (8)3．2 如何修改电子秤的系统参数？ (9)3．3 如何设置标签的格式？ (11)3．4 当更换不同尺寸的标签时，如何校验标签纸？ (19)3．5 店名设置 (19)3．6 如何设置特殊信息？ (20)3．7 如何设置PLU快捷键盘？ (22)3．8 重量标定 (23)四、条形码打印计价秤使用指南 (25)4．1 开机 (25)4．2 手动复位置零 (25)4．3 PLU的调用（称重状态） (25)4．4 PLU的调用（计数状态） (26)4．5 单价改变 (26)4．6 折扣 (27)4．7 去皮 (28)4．8 PLU拷贝 (29)4．9 日期 (30)4．10 自动打印(计重方式) (31)4．11 自动打印(计数方式) (32)4．12 累计和修正 (32)4．13切换标签纸和连续纸 (34)4．14报表打印功能 (34)4．15 常用标签格式调用 (34)4．16 IP地址设定 (35)五、条形码打印计价秤打印机操作指南 (36)5．1 BT-UC04824B打印机的简介 (36)5．2 打印机的使用 (37)5．3 打印机的日常维护 (41)5．4 打印机故障的处理 (42)六、注意事项 (44)一、条形码打印计价秤概述1．1 开箱检查1.外观不得有裂纹、擦伤。

2.附件有：电源线、产品保修卡、产品使用说明书、区位码字库册、上位机安装软件、RS232通讯线或TCP/IP网线（双机直连）。

3.本机不得私自打开铅封，否则不予保修和维修。

4.如打开包装发现有异常现象，请与经销商或厂方联系。

一：键盘介绍：快捷键（1-71号白色按键）：设置或调用商品，使商品快速调用打印PLU键：当手工输入商品PLU（条码）后，按该键调出商品功能键：按该键可进入设置程序，设置秤的各项参数数字键0-9：在任何情况下输入数字倍数键：在商品计个的情况下输入多件商品清除键：清除错误信息确认键：确定，保存日期键：查看时间打印键：打印标签去皮键：减掉商品的皮重置零键：在电子秤不为零是按置零键手工回零+A，+B，+C，+D，折扣，修正键一般在标签状态不使用，只在收银状态使用二：在电子秤手工增加P LU信息编辑：本秤可存储4000条PLU信息：先按“功能”键，输入PLU编号，按“确认”。

此时电子秤屏幕第三个格中显示F 00：参数设置，按“去皮”。

F 01：输入皮重值（注：在定重方式时皮重为定重值）按“去皮”。

F 02：输入商品的单价（以分为单位，每公斤的价格）按“去皮”。

F 03：选择计价方式（0=记重方式；1=记件方式）按“去皮”。

F 04：输入特殊信息号，按“去皮”。

F 05：输入有效天数，按“去皮”。

F 06：输入条码的标志位，按“去皮”。

F 07：输入商品编码，按“去皮”。

F 08：输入商品的名称（首先输入第一个汉字区位码的前两位数字，列如要输入“蓝天”，查字符表“蓝”=3222，则此处输入“32”按“去皮”键然后输入“蓝”的后两位）“去皮”（其余汉字的输入过程一次类推，……），按“去皮”输入“00”，按“确认”结束输入回到待机状态。

三：销售秤重商品：放上商品，输入编号，按PLU键（或相应的快捷键），按打印。

计数商品：输入编号，按PLU键（或相应的快捷键），默认的商品是1件，如果要修改商品的数量，先输入商品的件数，再按倍数键，再按打印键。

四：改价格；按功能键，输入编号，按确认，按去皮2次输入新价格（公斤价格，以分为单位），再按确认：例如修改PLU号为123的商品（如果PLU编号是在1—71之间的数字可以直接按键盘上的快捷键），电子秤为待机状态。

大华条码电子秤初始化操作设置哪些
人华电子条码秤产品操作简单，使用该产品的用户都了解初次使用条码秤时需要为电子秤设置一些初始化的流程，以下希望可以帮助到大家。

1、格式化
开机后依次按“代码” f “24681357”〜（屏幕显示SERVICE—MODE）,输入“15” 〜"*”（屏幕显示WORK CONFIG）, -1 （屏幕显示CONFIG 0-1）—“*”，条码秤初始化后自动重启即可。

注：此次操作将会把条码秤中的数据、格式、配置数据恢复到出厂值。

2、给电子条码秤设置秤号
开机后依次按“代码” —"24681357”〜（屏幕显示SERVICE—MODE）,输入“08” （屏幕显示PRIMARY）—（屏幕显示SCALE NUMBER）,输入秤号如“10” ― “*”。

注：电子秤，称号和IP地址是两个概念，与寺岗秤有本质的区别。

秤号是电子秤的称号或是一种标识，IP号只是秤的IP地址。

3、设置电子条码秤IP地址
依次输入以下“代码”〜"24681357”〜（屏幕显示SERVICE—MODE）,输入“21” （屏幕显示NETWORKCONFIG） - "*” （屏幕显示IP ADDRESS）然后屏幕出现一串0, 直接输入IP地址，如192.168.0.10,直接输入192168000010,输入完毕后按“”键（屏幕显示NET MASK）然后屏幕又出现一串0,直接输入子网掩码“255255255000”，输入完毕后一直按“ I ”键，直到秤自动重启后IP设置完毕。

上海大华条码秤的调试方法发布日期：2011-03-29 <<返回前一页1、参数设置功能---39706----确认，进入参数设置界面然后按0 ~~ 9数字键输入参数值，按确认键保存进入下一项设置par 00 addr 48 通讯地址par 01 dense 4 打印浓度(0~9)par 02 lockp 00 单价锁定par 03 tunit 01 默认单位设置（00不采用01采用）(打印秤为店名标识符00-99)par 04 mrist 2 条码类型par 05 mrino 1 条码类型par 06 tofen 01 四舍五入（00保留）par 07 valid 1 有效期格式设定par 08 ofnet 0 重量单位（0-kg;1-g;2-100g;3-500g）par 09 ofpri 0 单价单位（0-元/KG；1-元/G；2-元/100G；3-元/G）par 10 phead 00 收银纸设置par 11 ptail 00 收银纸设置par 12 cashb 00 钱箱驱动（00关闭01打开）par 13 doubl 00 量程选择（00单量程01双量程）par 14 clr-p 00 打印清零（00清零01不清零）par 15 lirnd 00 金额厘位设置（00去除01四舍五入）2、标签设置功能—22222---确认进入标签设置然后按0~~9数字键输入对应参数值。

注：01，05，09，13字体为180度打印字体（依次为标准，放大，加宽，加高四种字体）02，06，10，14字体为90度打印字体（依次为标准，放大，加宽，加高四种字体）03，07，11，15字体为0度打印字体（依次为标准，放大，加宽，加高四种字体）04，08，12，16字体为270度打印字体（依次为标准，放大，加宽，加高四种字体）f-00 为空f-01 标签宽度（默认为56）f-02 标签长度f-03到f-05为商品名称的各项参数设置（依次为03打印字体，04X轴，05Y 轴）f-06到f-08为商品编码的各项参数设置（同上）f-09到f-11为重量/数量的各项参数设置（同上）f-12到f-14为单价的各项参数设置（同上）f-15到f-17为总价的各项参数设置（同上）f-18到f-20包装日期的各项参数设置（同上）f-21到f-23为包装时刻的各项参数设置（同上）f-24到f-26为有效期的各项参数设置（同上）f-27到f-29为字符串1的各项参数设置（同上）f-30到f-32为字符串2的各项参数设置（同上）f-33到f-35为配料的各项参数设置（同上）f-36到f-38包装序号的各项参数设置（同上）f-39到f-41为特殊信息的各项参数设置（同上）f-42到f-45条形码的各项参数设置（同上）f-46到f-48皮重的各项参数设置（同上）f-49到f-51毛重的各项参数设置（同上）3、文本打印位置设置功能---39705----确认进入文本设置共计15条设置方式同标签设置相同4、时间设置(例如2006年12月15日15:30)功能---39704---确认输年份06确认再输月份12确认再输日期15确认再输时间15确认最后输分钟30确认5、IP设置(例如功能---9002----确认输入192确认再输168确认再输0确认再输150确认注:初始化为功能---9001---确认(初始化后IP为6、重量标定(*禁用)功能----54321----确认两次（每步修改完成按确认保存进入下一步）cal01 grad 5 分度值cal02 full 15000 最大量程cal03 over 50 限超范围cal04 load 15000 加载重量cal05 A/D内码noload 要求空载（停顿5秒-30秒之间）cal06 A/D内码adload 要求加载放15公斤砝码（停顿5秒-30秒之间）7、文本内容设置功能—4001---确认输入汉字代码（参照字库。

1、正视图2、电子秤底座外观及尺寸型号：TM－Aa外形：平台型和立杆型（主板在底部，其余器件在上罩内安装）外观尺寸：平台型（TM－Aa－1/2－a/c）－388×381×160 mm 立杆型（TM－Aa－1/2－b/d）－428×381×500 mm 秤盘尺寸：360×277 mm最大称量及分度：传感器规格3kg 1g/0.5g 5kg6kg 1/2g 8kg15kg 2/5g 20kg30kg 5/10g 50kg 键盘：机械式按键（按钮）；平面触摸式键盘（可选）快捷键数：平台型－31键立杆型－71键显示精度：1/3000 F·S显示：红光LED数码管A皮重窗－4位B净重窗－5位C单价窗－5位D总价窗－7位（可选C单价窗－6位D总价窗－6位）打印：A纸张：标签&收银纸B纸卷规格：标签宽度（Max.60mm）标签纸卷内径（Min.26mm）外径（Max.100mm）收银纸宽度（Max.60mm）内径（Min.10mm）C有效打印宽度：56mmD打印精度：8dots/mmE打印速度：75mm/s电源：220V＋10％－15％50Hz操作温度：0℃～40℃湿度：≤85％RH通讯接口：RS232（串口）－标准（最大传输距离：20m）TCP/IP（以太网）－可选（最大传输距离：1000m）主芯片：PHILIPS P89V51 －CPU用户数据存储：WINBOND W29C040 －Flash Memory系统数据存储器：DS1230Y(HK1235-7) －SRAM时钟：DS12C887 －Real Time Clock标定芯片：X5045 －CPU Supervisor输入、输出芯片：81C55P －I/O通讯芯片：HIN232 －RS232打印机：UC056 －Thermal Printer 开关电源：SW90－4AAC －Power Supply超市零售业条形码相关内容及设计要点1.超市零售业条形码类型1．EAN8（8位码）2．EAN13（13位码）3．EAN13＋5（13位码及附加码，俗称中国码）4．INTERLEA VED 2 OF 5（交叉2、5码）其中：EAN8为8位码，该码只用于对条形码要求较简单的场合，如仅需知道该码代表何种物品即可。

一：键盘介绍：快捷键（1-71号白色‎按键）：设置或调用‎商品，使商品快速‎调用打印PLU键：当手工输入‎商品PLU‎（条码）后，按该键调出‎商品功能键：按该键可进‎入设置程序‎，设置秤的各‎项参数数字键0-9：在任何情况‎下输入数字‎倍数键：在商品计个‎的情况下输‎入多件商品‎清除键：清除错误信‎息确认键：确定，保存日期键：查看时间打印键：打印标签去皮键：减掉商品的‎皮重置零键：在电子秤不‎为零是按置‎零键手工回‎零+A，+B，+C，+D，折扣，修正键一般‎在标签状态‎不使用，只在收银状‎态使用二：在电子秤手‎工增加PL‎U信息编辑‎：本秤可存储‎4000条‎P LU信息‎：先按“功能”键，输入PLU‎编号，按“确认”。

此时电子秤‎屏幕第三个‎格中显示F‎00：参数设置，按“去皮”。

F 01：输入皮重值‎（注：在定重方式‎时皮重为定‎重值）按“去皮”。

F 02：输入商品的‎单价（以分为单位‎，每公斤的价‎格）按“去皮”。

F 03：选择计价方‎式（0=记重方式；1=记件方式）按“去皮”。

F 04：输入特殊信‎息号，按“去皮”。

F 05：输入有效天‎数，按“去皮”。

F 06：输入条码的‎标志位，按“去皮”。

F 07：输入商品编‎码，按“去皮”。

F 08：输入商品的‎名称（首先输入第‎一个汉字区‎位码的前两‎位数字，列如要输入‎“蓝天”，查字符表“蓝”=“3222”，则此处输入‎“32”按“去皮”键然后输入‎“蓝”的后两位）“去皮”（其余汉字的‎输入过程一‎次类推，……），按“去皮”输入“00”，按“确认”结束输入回‎到待机状态‎。

三：销售秤重商品：放上商品，输入编号，按PLU键‎（或相应的快‎捷键），按打印。

计数商品：输入编号，按PLU键‎（或相应的快‎捷键），默认的商品‎是1件，如果要修改‎商品的数量‎，先输入商品‎的件数，再按倍数键‎，再按打印键‎。

四：改价格按功能键，输入编号，按确认，按去皮2次‎输入新价格‎（公斤价格，以分为单位‎），再按确认：例如修改P‎LU号为1‎23的商品‎（如果PLU‎编号是在1‎—71之间的‎数字可以直‎接按键盘上‎的快捷键），电子秤为待‎机状态。
