中考物理《电路类问题》专项训练含答案

一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。

2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。

则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。

一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。

2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。

开关S 闭合后，三个灯泡都发光，两电流表都有示数。

下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。

【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。

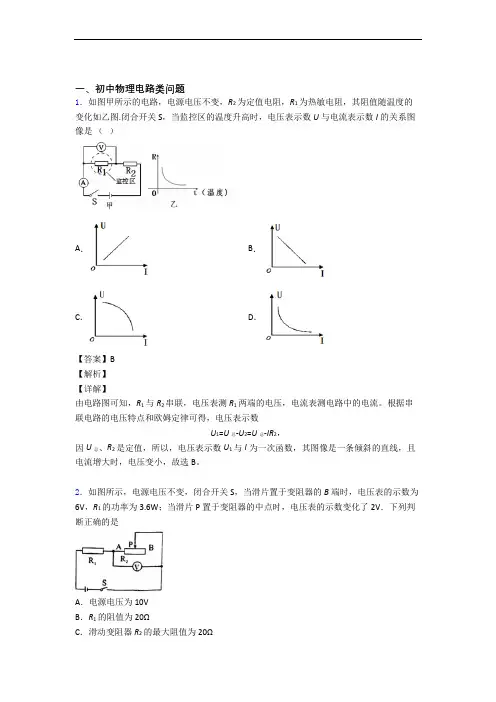

一、初中物理电路类问题1．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。

根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。

2．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A．电源电压为10VB．R1的阻值为20ΩC．滑动变阻器R2的最大阻值为20ΩD ．滑片P 在中点时，R 1的电功率为6.4W【答案】D【解析】【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答【详解】A ．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P 置于B 端时，R 2的阻值最大。

此时电阻R 2的电压U 2=6V ，R 1的电功率P 1=3.6W 。

假设此时R 1两端的电压是U 1，则有：1212U U I R R == 即得①式 1126V U R R = 当P 置于变阻器中点时，变阻器的电阻变为212R 。

即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律U I R =总总得，电路电流变大。

而电阻R 1的阻值不变，那么它的电压变大，变阻器两端的电压会变小，所以电压表示数变化了2V ，即是变阻器此时的电压U 2´= U 2－2V=6V －2V=4V电阻R 1的电压U 1´= U 1+2V则有：121´´´2´U U I R R == 即得②式1122V 4V 12U R R += 联合①②式得R 1=R 2而U 2=6V ，根据串联电路的特点：串联电路中，两个电阻的阻值相等，那么两个电阻两端的电压也相等，可得，U 1=U 2=6V所以电源电压U =U 1+U 2=6V+6V=12V故A 不正确BC ．滑片P 置于变阻器的B 点时，电阻R 1的功率P 1=3.6W ，则()221116V 10Ω3.6W U R P === 变阻器的最大阻值R 2=R 1=10Ω，故BC 都不正确D ．当滑片P 置于变阻器中点时，变阻器的电阻 22´15Ω2R R == 此时电路的总电阻 1´210Ω5Ω15ΩR R R =+=+=总电流´12V 0.8A 15ΩU I R ===总 那么R 1的电功率 11´22´(0.8A)10Ω 6.4W P I R ==⨯=故D 正确3．如图所示的电路中，电源电压保持不变，闭合开关后，A 1 示数为 0.4A ，A 2 示数为 0.5A 若灯 L 2 断路，则电流表 A 1、A 2、A 的示数分别为A ．0.4A 、0A 、0.9AB ．0.4A 、0.5A 、0.9AC ．0.9A 、0A 、0.9AD ．0.4A 、0A 、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L 1、L 2两端的电压相等，若灯 L 2 断路，通过L 2的电流为0,由于电源电压不变,L 1的电阻不变,所以通过L 1的电流不变, A 1的示数仍为0.4A, A 1、A 串联,所以示数相同，故选D ．4．压敏电阻的阻值是随所受压力的增大而减小的．小坤同学想设计一个通过电表示数反应压敏电阻所受压力大小的电路，其中R 0是定值电阻，R 代表压敏电阻，要求压力增大时电表示数增大且符合电路安全，在下图所示电路中符合要求的是：（ ）A．B．C．D．【答案】C【解析】【分析】【详解】A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R0支路的电流，当压力增大时，压敏电阻R压的阻值减小，因并联电路中各支路两端的电压相等，所以由I=UR可知，电流表的示数不变，故A不符合题意；B．由电路图可知，压敏电阻R压与定值电阻R0并联，电压表测电源电压，电源电压不变，故B不符合题意；C．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端的电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表示数增大，故C符合题意．D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端的电压，当压力增大时，压敏电阻R压的阻值减小，由串联电路中电阻越大分得的电压越大可知，电压表的示数减小，故D不符合题意．5．两个定值电阻，甲标有“10Ω 2A”，乙标有“20Ω 0. 5A”。

一、初中物理电路类问题 1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。

【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。

故选D 。

【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。

2．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L 为节能灯，规格为“220V 15W ”、D 为发光二极管，规格为“1.2V 0.002A ”、S 为单刀双掷开关、R 为限流电阻。

图中能够满足要求的电路（ ）A ．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。

一、初中物理电路类问题1．如图所示的电路中，闭合开关，电压表V 1的示数是7.5V ，电压表V 2的示数为9V ，若电源电压U 为12V ，则L 2两端电压是（ ）A ．4.5VB ．5.5VC ．3VD ．2V【答案】A【解析】【详解】由电路图可知，三灯泡串联，V 1测L 1、L 2两端的电压，V 2测L 2、L 3两端的电压，则 127.5V---U U +＝①，239V---U U +＝②，12312V---U U U =++③；解得U 2＝4.5V ；故选A 。

2．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。

则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =U R可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为'2I=12UR=20V20Ω=1A干路允许通过的电流最大值为I并大=2A+1A=3A故C正确；D．若将两只电阻并联使用，电路允许的总电功率最大值为P大=1U I并大=20V 3A=60W故D正确。

一、初中物理电路类问题 1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。

【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。

故选D 。

【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。

2．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S 1和一个指示灯L 1（相当于电阻很大的灯泡），台灯开关和灯泡用S 2、L 2表示，当只闭合S 2时，台灯不发光，当闭合S 1时，指示灯发光，再闭合S 2时，台灯发光；如果指示灯损坏，S 1和S 2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。

一、初中物理电路类问题1．在如图所示电路中，开关S 闭合时，规格相同的灯泡L 1、L 2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（ ）A ．L 1和L 2并联，甲、乙、丙示数分别为0.6V ，1.2A ，0.3AB ．L 1和L 2并联，电源电压为1.2V ，通过L 1、L 2的电流分别为0.3A 、0.6AC ．L 1和L 2串联，甲、乙、丙示数分别为0.3A 、0.6V 、1.2VD ．L 1和L 2串联，电路中的电流为0.6A ，L 1、L 2两端的电压分别为0.3V 、1.2V 【答案】C 【解析】 【分析】 【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。

AB ．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L 1回到电源的负极，一支经灯泡L 2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L 2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L 2支路电流的两倍，由图中数据可知：乙的示数为1.2 A ，丙的示数为0.6 A ，则甲的示数为0.3 V ；乙的示数为0.6 A ，丙的示数为0.3 A ，则甲的示数为1.2 V ，通过L 1、L 2的电流均为0.3 A ，故A 、B 不正确；CD ．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L 2、灯泡L 1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L 2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L 2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V ，乙的示数为0.6 V ，则甲的示数为0.3 A ；丙的示数为0.6 V ，乙的示数为0.3 V ，则甲的示数为1.2 A ，L 1、L 2两端的电压均为0.3 V ，故D 错误，C 正确。

一、初中物理电路类问题1．在如图所示的电路中，闭合开关S ，电路正常工作一段时间后灯L 熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S ，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L 或电阻R 上，则（ ）A ．灯L 短路B ．灯L 断路C ．电阻R 断路D ．电阻R 短路【答案】A 【解析】 【详解】A ．当灯L 短路时，电压表示数为零，电流表示数变大；对调后，灯L 相当于导线，电流表和电压表均有示数，故A 符合题意；B ．当灯L 断路时，将灯L 和电阻R 对调，电路处于断路状态，电流表和电压表示数均为零，故B 不符合题意；C ．当电阻R 断路时，整个电路断路，电压表和电流表均没有示数，故C 不符合题意；D ．当电阻R 短路时，电灯发光，对调后，电压表示数为零，故D 不符合题意．2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

一、初中物理电路类问题1．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是A．B．C．D．【答案】A【解析】A 两个钥匙是串联的，只要都闭合时，电路才接通，只闭合一个是断路．符合题意B 开关是并联的，只要闭合一个开关，电路就接通，电动机就工作了，不符合要求C 只闭合钥匙1的开关，电路就接通了，两开光都闭合了，就短路了，不符合要求D 只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路了，不符合要求2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A．L1 与 L2并联，电流表 A1测 L2的电流B．L1 与 L2 串联，电流表 A2 测干路上的电流C．当开关 S2 断开时,通过 L1的电流不变, A2的示数变小D．当开关 S2断开时, A2的示数不变，通过 L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关 S1、S2，L1 与 L2并联，电流表 A1与 L2在同一支路，所以的电流表 A1测 L2的电流，电流表 A2测量干路电流，故A正确、B错误；CD．并联电路各支路互不影响，由图可知，当开关 S2 断开时，L2所在支路断开，通过L2电流为0，通过 L1的电流不变，干路电流表A2示数变小，故C正确、D错误。

3．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是灯泡L1的电流D．电流方向从电流表到开关【答案】C【解析】【分析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．3．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．2．考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。

为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。

下列电路图符合设计要求的是（）A．B．C．D．【答案】C【解析】【分析】【详解】由题意可知，闭合开关S或者同时闭合开关S1、S2时，电动机工作，说明开关S1、S2串联后再与开关S并联；闭合开关S3或S4时，警铃工作，说明开关S3和S4并联。

A．由电路图可知，开关S、S1、S2中任意一个闭合时电动机都可以工作，故A不符合题意；B．由电路图可知，开关S3、S4同时闭合时，警铃才工作，故B不符合题意；C．由电路图可知，开关S或者同时闭合开关S1、S2时，电动机工作，闭合开关S3或S4时，警铃工作，故C符合题意；D．由电路图可知，开关S、S1、S2都闭合时电动机才工作，开关S3、S4同时闭合时警铃才工作，故D不符合题意。

故选C。

3．如图所示，闭合开关，两只灯泡甲和乙能发光，则关于1、2、3三个学生实验电表（电流表或电压表），下列说法正确的是（）A．1、2、3都是电流表B．1、2、3都是电压表C．1、2一定是同类型的表D．1和3一定是同类型的表【答案】D【解析】【详解】第一种情况：如果把2去掉，这样我们就能看出电路中有两条支路：L乙与 1串联在一条支路中，所以1就是电流表；L甲与3串联在一条支路中，所以3是电流表；2与两个灯泡并联，是电压表。

一、初中物理电路类问题1．在如图所示的电路中，闭合开关S ，电路正常工作一段时间后灯L 熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S ，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L 或电阻R 上，则（ ）A ．灯L 短路B ．灯L 断路C ．电阻R 断路D ．电阻R 短路【答案】A【解析】【详解】 A ．当灯L 短路时，电压表示数为零，电流表示数变大；对调后，灯L 相当于导线，电流表和电压表均有示数，故A 符合题意；B ．当灯L 断路时，将灯L 和电阻R 对调，电路处于断路状态，电流表和电压表示数均为零，故B 不符合题意；C ．当电阻R 断路时，整个电路断路，电压表和电流表均没有示数，故C 不符合题意；D ．当电阻R 短路时，电灯发光，对调后，电压表示数为零，故D 不符合题意．2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．在如图所示的电路中，电源电压保持不变，闭合开关S ，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）A．R1短路B．R1断路C．R2短路D．R2断路【答案】C【解析】【分析】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代入题干，检查是否符合题意。

一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。

2．如图所示是一个利用电磁继电器的温度自动控制装置。

关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D．当温度低于90℃时，铃响灯不亮【答案】C【解析】【详解】A．装置中的温度计使用的水银是导体，这样才符合条件，使电路能够导电，A错误；B．装置中的电磁继电器是利用电流的磁效应，电动机的原理是通电线圈在磁场中受力而转动，这两个原理不同，B错误；C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面的金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C正确；D．当温度低于90℃时，控制电路断开，电磁铁不会把上面的金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。

3．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。

一、初中物理电路类问题1．如图，三个不同的灯泡接在电源上，A1的示数为I1，A2的示数为I2，A3的示数为I3，各表读数关系正确的是（）A．I1=I2=I3B．I1=I2+I3C．I3＞I2＞I1D．I1＞I2＞I3【答案】D【解析】【分析】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，则由并联电路的电流规律可知三表中电流的大小关系。

【详解】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，故一定有I2＞I3A1测通过三个灯泡的电流，故一定有I1＞I2所以I1＞I2＞I3故选D。

2．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D 正确．3．如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述不正确的是（ ）A ．L 1两端电压为2VB ．L 1两端电压为4VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为6V【答案】B【解析】【分析】【详解】 由图可知，L 1、L 2串联，电源电压为6 V ，故开关闭合后，两个灯泡的总电压是6 V ， 电压表测L 2两端的电压，则L 2两端的电压：24V U =.因为两灯串联，根据串联电路电压关系，则L 1两端的电压：126?V 4?V 2?V U U U =-=-=．所以B 错误，ACD 正确． 故选ACD4．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S ，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A ．①会，②不会，③断开B ．①不会，②会，③闭合C ．①不会，②会，③断开D ．①会， ②不会，③闭合【答案】A【解析】【分析】【详解】由题意知，闭合开关S ，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A ．5．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C【解析】【详解】 ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。
