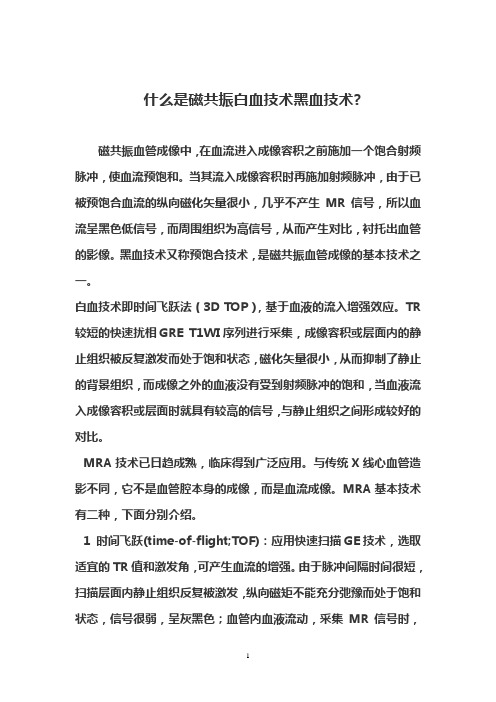

什么是磁共振白血技术黑血技术?磁共振血管成像中，在血流进入成像容积之前施加一个饱合射频脉冲，使血流预饱和。
当其流入成像容积时再施加射频脉冲，由于已被预饱合血流的纵向磁化矢量很小，几乎不产生MR信号，所以血流呈黑色低信号，而周围组织为高信号，从而产生对比，衬托出血管的影像。
黑血技术又称预饱合技术，是磁共振血管成像的基本技术之一。
白血技术即时间飞跃法（3D TOP），基于血液的流入增强效应。
TR 较短的快速扰相GRE T1WI序列进行采集，成像容积或层面内的静止组织被反复激发而处于饱和状态，磁化矢量很小，从而抑制了静止的背景组织，而成像之外的血液没有受到射频脉冲的饱和，当血液流入成像容积或层面时就具有较高的信号，与静止组织之间形成较好的对比。
MRA技术已日趋成熟，临床得到广泛应用。
与传统X线心血管造影不同，它不是血管腔本身的成像，而是血流成像。
MRA基本技术有二种，下面分别介绍。
1 时间飞跃(time-of-flight;TOF)：应用快速扫描GE技术，选取适宜的TR值和激发角，可产生血流的增强。
由于脉冲间隔时间很短，扫描层面内静止组织反复被激发，纵向磁矩不能充分弛豫而处于饱和状态，信号很弱，呈灰黑色；血管内血液流动，采集MR信号时，如果血流速度足够快，成像容积内激发的饱和质子流出扫描层面外，而成像容积外完全磁化的自旋又称不饱和自旋流入扫描层面，纵向磁矩大，发出强信号呈白色，于是血管内外信号差别很大，使血管显影。
TOF法利用MR信号的纵向磁化矢量成像。
应用此技术成像，按采集方式不同，又分为两情况：(1)二维TOF MRA，对缓慢或中等流速的血流敏感，用于评价静脉和严重狭窄的动脉效果好。
(2)三维TOF MRA，对快速血流敏感，可用作病变的初步筛选。
TOF法除流动组织外，短T1的物质也是亮白信号，故血肿(亚急性期)可被误认为异常血管，而有附壁血栓的血管似乎与正常血管一样，造成误漏诊，分析图像时应予以注意。

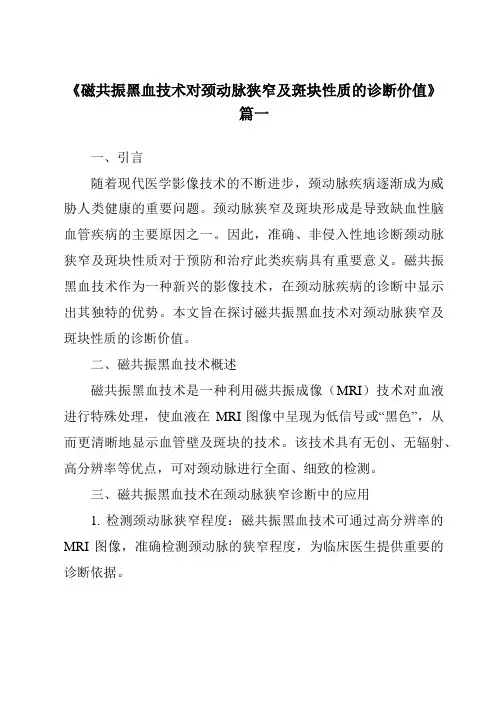

《磁共振黑血技术对颈动脉狭窄及斑块性质的诊断价值》篇一一、引言随着现代医学影像技术的不断进步，颈动脉疾病逐渐成为威胁人类健康的重要问题。
颈动脉狭窄及斑块形成是导致缺血性脑血管疾病的主要原因之一。
因此，准确、非侵入性地诊断颈动脉狭窄及斑块性质对于预防和治疗此类疾病具有重要意义。
磁共振黑血技术作为一种新兴的影像技术，在颈动脉疾病的诊断中显示出其独特的优势。
本文旨在探讨磁共振黑血技术对颈动脉狭窄及斑块性质的诊断价值。
二、磁共振黑血技术概述磁共振黑血技术是一种利用磁共振成像（MRI）技术对血液进行特殊处理，使血液在MRI图像中呈现为低信号或“黑色”，从而更清晰地显示血管壁及斑块的技术。
该技术具有无创、无辐射、高分辨率等优点，可对颈动脉进行全面、细致的检测。
三、磁共振黑血技术在颈动脉狭窄诊断中的应用1. 检测颈动脉狭窄程度：磁共振黑血技术可通过高分辨率的MRI图像，准确检测颈动脉的狭窄程度，为临床医生提供重要的诊断依据。
2. 评估颈动脉狭窄类型：磁共振黑血技术可对颈动脉狭窄的类型进行分类，如局限性狭窄、节段性狭窄等，有助于医生制定治疗方案。
3. 预测卒中风险：颈动脉狭窄是导致缺血性卒中的重要原因，磁共振黑血技术可帮助医生评估患者的卒中风险，为预防和治疗提供依据。
四、磁共振黑血技术在颈动脉斑块性质诊断中的应用1. 识别斑块类型：磁共振黑血技术可识别颈动脉斑块的类型，如软斑、硬斑等，为判断斑块的稳定性和风险提供依据。
2. 评估斑块稳定性：通过分析斑块的成分和结构，磁共振黑血技术可评估斑块的稳定性，预测斑块破裂和血栓形成的风险。
3. 指导治疗决策：根据斑块性质和稳定性，医生可制定个性化的治疗方案，如药物治疗、手术治疗或介入治疗等。
五、磁共振黑血技术的优势与局限性优势：（1）无创、无辐射：磁共振黑血技术无需进行有创操作，无辐射损害，患者接受度较高。
（2）高分辨率：磁共振黑血技术可提供高分辨率的MRI图像，使医生能够详细观察血管壁及斑块情况。
磁共振序列及技术⾃旋回波序列类1.SE （常规⾃旋回波序列）（Spin Echo）(西门⼦也称SE)根据TR的TE的不同组合，可得到T1加权像（T1WI ），质⼦加权像（PDWI），T2加权像（T2WI）。
T1WI 现正在⼴泛使⽤于⽇常⼯作中，⽽PDWI和T2WI因扫描时间太长⼏乎完全被快速SE取代。
2.FSE （快速⾃旋回波序列）（Fast Spin Echo）（欧洲⼚家西门⼦和飞利浦以“turbo”来表⽰快速，故称之为TSE（Turbo Spin Echo））该序列的优点是（1）速度快，图像对⽐不降低，所以现在尤其在T2加权成像⽅⾯⼏乎已经完全取代了常规SE序列⽽成为临床标准序列。
（2）与常规SE序列⼀样，对磁场的不均匀性不敏感；该序列的缺点有（1）如采集次数不变，S/N有所降低，⼀般多次采集；（2）T2加权像上脂肪信号⽐常规SE像更亮，显得有些发⽩，易对图像产⽣⼲扰，解决的⽅法主要是⽤化学法或STIR序列进⾏脂肪抑制；（3）当ETL>8以后，图像⾼频部分缺失，导致⼀种滤波效应产⽣模糊，常在相位编码⽅向上出现图像的细节丢失；（4）RF射频能量的蓄积；（5）磁化转移效应等。
3.SS-FSE （单次发射快速SE）（Single shot FSE RARE）（西门⼦称SS-TSE）4.HASTE （半傅⾥叶单发射快速SE序列）（half-fourier acquisition single-shot turbo spin-echo）（西门⼦也称HASTE）该序列的有效回波时间可较短，例如80ms，提⾼了信噪⽐和组织对⽐。
HASTE序列应⽤越来越⼴泛，除⽤于不能配合检查的患者外，还因速度快，在腹部成像中应⽤较多。
如⽤于不能均匀呼吸⼜不能屏⽓的病例，，磁共振胰胆管成像（MRCP）、磁共振尿路成像（MRU）、肝脏扫描中增加囊性病变与实性病变的对⽐、显⽰肠壁增厚和梗阻性肿块、肿块表⾯和肠壁受侵犯情况、MR结肠造影等。

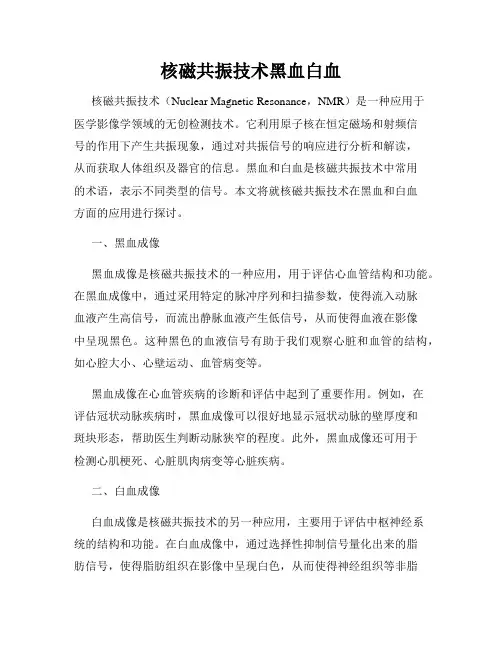

核磁共振技术黑血白血核磁共振技术（Nuclear Magnetic Resonance，NMR）是一种应用于医学影像学领域的无创检测技术。
它利用原子核在恒定磁场和射频信号的作用下产生共振现象，通过对共振信号的响应进行分析和解读，从而获取人体组织及器官的信息。
黑血和白血是核磁共振技术中常用的术语，表示不同类型的信号。
本文将就核磁共振技术在黑血和白血方面的应用进行探讨。
一、黑血成像黑血成像是核磁共振技术的一种应用，用于评估心血管结构和功能。
在黑血成像中，通过采用特定的脉冲序列和扫描参数，使得流入动脉血液产生高信号，而流出静脉血液产生低信号，从而使得血液在影像中呈现黑色。
这种黑色的血液信号有助于我们观察心脏和血管的结构，如心腔大小、心壁运动、血管病变等。
黑血成像在心血管疾病的诊断和评估中起到了重要作用。
例如，在评估冠状动脉疾病时，黑血成像可以很好地显示冠状动脉的壁厚度和斑块形态，帮助医生判断动脉狭窄的程度。
此外，黑血成像还可用于检测心肌梗死、心脏肌肉病变等心脏疾病。
二、白血成像白血成像是核磁共振技术的另一种应用，主要用于评估中枢神经系统的结构和功能。
在白血成像中，通过选择性抑制信号量化出来的脂肪信号，使得脂肪组织在影像中呈现白色，从而使得神经组织等非脂肪组织在影像中呈现灰色或黑色。
这种白色的脂肪信号有助于我们更好地观察神经结构和异常改变。
白血成像在神经系统疾病的诊断和评估中起到了重要作用。
例如，在诊断脑肿瘤时，白血成像可以清晰地显示肿瘤和周围组织的界限，帮助医生判断肿瘤的位置和范围。
此外，白血成像还可用于评估脊髓损伤、神经退行性疾病等神经系统疾病。
三、核磁共振技术的优势与传统的X光检测相比，核磁共振技术具有以下优势：1.无辐射：核磁共振技术不使用任何辐射，不会对人体产生有害的影响，因此非常安全。
2.高分辨率：核磁共振技术可以提供高分辨率的影像细节，使医生能够更准确地观察和诊断疾病。
3.多参数评估：核磁共振技术可以综合评估组织的不同参数，如T1弛豫时间、T2弛豫时间等，提供更全面的疾病信息。

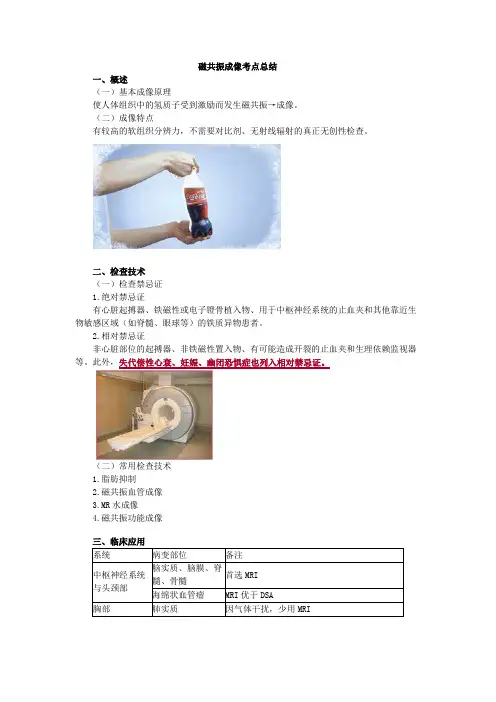

磁共振成像考点总结
一、概述
（一）基本成像原理
使人体组织中的氢质子受到激励而发生磁共振→成像。
（二）成像特点
有较高的软组织分辨力，不需要对比剂、无射线辐射的真正无创性检查。
二、检查技术
（一）检查禁忌证
1.绝对禁忌证
有心脏起搏器、铁磁性或电子镫骨植入物、用于中枢神经系统的止血夹和其他靠近生物敏感区域（如脊髓、眼球等）的铁质异物患者。
2.相对禁忌证
非心脏部位的起搏器、非铁磁性置入物、有可能造成开裂的止血夹和生理依赖监视器等。
此外，
失代偿性心衰、妊娠、幽闭恐惧症也列入相对禁忌证。
（二）常用检查技术
1.脂肪抑制
2.磁共振血管成像
3.MR水成像
4.磁共振功能成像
三、临床应用
系统病变部位备注
中枢神经系统与头颈部脑实质、脑膜、脊
髓、骨髓
首选MRI
海绵状血管瘤MRI优于DSA
胸部肺实质因气体干扰，少用MRI。
MRI黑血技术，一文读懂！一、血液在血管内流动的方式1、平流:是指血流质点的流动方向都与血管长轴平行，而且血管内所有血流质点的流速是相同的，人体血管腔内几乎没有这样的血流方式。
2、层流:(laminar flow)。
层流是一种规则运动，在层流的情况下，血液每个质点的流动方向一致，与管道长轴平行，但各质点的流速不同，在管道轴心处流速最快，越近管壁的轴层流速越慢，各轴层速度矢量为一抛物线图3、湍流:(turbulence)。
泊肃叶定律适用于层流状态。
人体的血液循环在正常情况下属于层流形式。
然而，当血流速度加速到一定程度或者管腔出现狭窄、急转弯等，层流情况即被破坏，此时血液中各个质点的流动方向不再一致，出现漩涡，称为湍流。
在湍流的情况下，泊肃叶定律已不再适用。
湍流的形成条件以雷诺（Reynolds数，简写为Re）来判断。
二、流空效应如果血流方向垂直或接近垂直于扫描层面，当施加90°脉冲时，层面内血管中的血流和周围静止组织同时被激发。
Hurt so Good-7 [In the Style of John Mellencamp (Karaoke Version with Backup Vocals)] Karaoke当施加180°聚焦脉冲时（TE/2），层面内静止组织受到激发发生相位重聚而在TE时刻产生回波。
被90°脉冲激发过的血液在TE/2时间内已经离开激发层面，不能接受180°脉冲，不产生回波。
下图是自旋回波序列结构图而此时层面内血管中为TE/2时间内新流入的血液，没有经过90°脉冲的激发，仅接受180°脉冲的激发，也不产生回波，因而血管腔内没有MR信号产生而表现为“黑色”，这就是流空效应。
90°脉冲激发:当施加180度脉冲的时候，已经被90°激发的血液已经离开180°这个区域，所以之前被激发的离开区域，180°聚焦的这一部分，之前没有被90°脉冲激发，所以不产生信号。
⾎管壁成像⿊⾎（DarkBlood）技术概览磁共振⾎管成像根据⾎液信号的⾼低分为亮⾎⾎管成像和⿊⾎⾎管成像，⽬前磁共振临床成像中⼤部分使⽤亮⾎⾎管成像技术进⾏扫描成像，其中的技术有TOF，PC，NATIVE等，这些成像技术被⼴泛熟知应⽤，将在后续的章节中针对每⼀项技术及临床应⽤进⾏叙述。
⿊⾎⾎管成像技术是近⼏年才逐步⼤范围应⽤于临床应⽤的磁共振⾎管成像技术。
⿊⾎⾎管成像技术的应⽤得益于⽬前磁共振设备场强及线圈通道数的逐步提⾼，提升了图像的信噪⽐，为⾎管病变的诊断提供了更清晰优异的图像。
在临床应⽤中，使⽤⿊⾎⾎管成像技术进⾏扫描时，往往会出现⾎液信号抑制不均匀或不彻底的情况，那是什么原因呢？有什么改进措施呢？此章将针对⿊⾎⾎管技术进⾏总体介绍.1流空效应流动的流体在磁共振⾃旋回波序列中表现为流空的低信号，即流空效应。
下图为⾃旋回波序列的原理时序图，通过选层梯度选层，利⽤90°射频脉冲进⾏激发，在同样的选层梯度下利⽤180°脉冲进⾏重聚。
此时流动流体信号的⾼低将取决于流动的快慢。
当流动的流体在180°重聚脉冲时已经流出梯度选层层⾯时，流体中的氢质⼦将得不到重聚，即在采集到的回波中表现为低信号。
⾃旋回波序列中，并不是所有流动的流体都显⽰为低信号，流体信号的⾼低有很多的影响因素，例如：（1）、流体流动的⽅向和速率与扫描层⾯的关系，即流体在180°重聚脉冲时刻是否还在扫描层⾯内，如果流体在SE/TSE序列激发和重聚的时刻都存在于层⾯内时，流体没有流空，有信号残余；（2）、序列扫描参数也将影响流体的信号，如下图所⽰，在⼀定的流体速率时，在180°重聚脉冲时刻，即TE/2时刻流体有⽆完全流出激发层⾯，TE/2越⼤，流体流出扫描层⾯的概率越⼤，流空效应越明显。
另外TE越⼤，流体中质⼦的散相越厉害，最终的信号也越低。
所以在进⾏⿊⾎成像时适当增加TE有助于流空效应；（3）、扫描的层⾯厚度，层⾯越厚流体流出层⾯的概率越⼩，流空效应减弱，同时扫描层⾯越厚，层⾯内涵盖不同⽅向⾎管的概率越⼤，也将导致流空效应减弱。
什么是磁共振白血技术黑血技术?磁共振血管成像中，在血流进入成像容积之前施加一个饱合射频脉冲，使血流预饱和。
当其流入成像容积时再施加射频脉冲，由于已被预饱合血流的纵向磁化矢量很小，几乎不产生MR信号，所以血流呈黑色低信号，而周围组织为高信号，从而产生对比，衬托出血管的影像。
黑血技术又称预饱合技术，是磁共振血管成像的基本技术之一。
白血技术即时间飞跃法（3D TOP），基于血液的流入增强效应。
TR 较短的快速扰相GRE T1WI序列进行采集，成像容积或层面内的静止组织被反复激发而处于饱和状态，磁化矢量很小，从而抑制了静止的背景组织，而成像之外的血液没有受到射频脉冲的饱和，当血液流入成像容积或层面时就具有较高的信号，与静止组织之间形成较好的对比。
MRA技术已日趋成熟，临床得到广泛应用。
与传统X线心血管造影不同，它不是血管腔本身的成像，而是血流成像。
MRA基本技术有二种，下面分别介绍。
1 时间飞跃(time-of-flight;TOF)：应用快速扫描GE技术，选取适宜的TR值和激发角，可产生血流的增强。
由于脉冲间隔时间很短，扫描层面内静止组织反复被激发，纵向磁矩不能充分弛豫而处于饱和状态，信号很弱，呈灰黑色；血管内血液流动，采集MR信号时，如果血流速度足够快，成像容积内激发的饱和质子流出扫描层面外，而成像容积外完全磁化的自旋又称不饱和自旋流入扫描层面，纵向磁矩大，发出强信号呈白色，于是血管内外信号差别很大，使血管显影。
TOF法利用MR信号的纵向磁化矢量成像。
应用此技术成像，按采集方式不同，又分为两情况：(1)二维TOF MRA，对缓慢或中等流速的血流敏感，用于评价静脉和严重狭窄的动脉效果好。
(2)三维TOF MRA，对快速血流敏感，可用作病变的初步筛选。
TOF法除流动组织外，短T1的物质也是亮白信号，故血肿(亚急性期)可被误认为异常血管，而有附壁血栓的血管似乎与正常血管一样，造成误漏诊，分析图像时应予以注意。
