湘源控规算土方步骤

湘源软件：绘制土方计算图步骤
1)、打开电子地图，用“FT”命令过滤选择出电子地图中所有标高文字。

2)、用“地形图”->“字转高程（HGTPOINT）”命令，选择实体时用“P”回答，把第一步所选标高文字转为本软件认识的高程点。

3)、用PLINE命令，绘出需计算土方量的用地红线范围，注意PLINE 线须闭合。

4)、用“土方计算”->“生成方格（TFGRID）”命令，输入方格网宽度，选择3）步生成的闭合多段线。

5)、用“土方计算”->“采集现高(AUTOGETXZ)”命令，自动生成方格网各顶点的现状标高。

6)、用“竖向图”->“标高标注（DIMOUTBG）”命令，根据设计总平面图的标高，标注场地各控制点的设计标高。

7)、用“土方计算”->“采集设高（AUTOGETSJ）”命令，自动生成方格网各顶点的设计标高。

8)、用“土方计算”->“计算土方（TFCAL）”命令，计算土方量。

9)、用“土方计算”->“土方统计（TFTJ）”命令，统计出土方量。

统计表中最后一行为统计总数。

10）、根据土方计算结果，如需调整，则可直接修改各顶点设计标高或现状标高值，重复8）和9）步，直到结果满意。

湘源操作技巧大全湘源控规的使用小技巧一、高程分析或者坡度分析的面积统计问题1、 ft命令回车命令行：选择参照块（即在图例上选择一个色块）回车2、命令行：构造实体集类型[0-同层实体 1-同类实体 2-同层及同类实体 3-同色实体]<3>选择3回车3、输入命令CALAREA 回车命令行：单位P/<输入字体高度><3.50>输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车4、命令行：选择计算方法[0-点选1-选实体2-描边界3-按次选线]<1>:选择1回车5、命令行：选择数字、闭合曲线或填充图案: 输入p 回车6、命令行：请输入位置点: 在图上选择要输入的位置即可。

7、重复上面的工作可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。

（地形分析的高程分析图和坡度分析图的操作步骤：1地形-字转高程。

把地形图的高程点转为湘源可识别的离散点；2地形-地形分析-高程分析或坡度分析选择对话框的等间距，确定即刻。

即可绘出高程分析图或者是坡度分析图，图例也自动生成）二、标高的箭头太小，如何可以调整标高的箭头调整方法：1）打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。

2）使用“insert”插入命令，插入“室外标高”图块，位置为（0，0，0），缩放比例为1.0，旋转角度为0，分解打勾。

3）人工调整三角形的大小，注意0，0，0位置别动。

“标高”文字可以大小或位置调整。

4）调整完后再使用用“block”命令，名称仍为“室外标高”，基点为（0，0，0），选择“标高”文字和三角形，按确认。

5）保存“SYSTEM.DWG”文件.三、地区标准如何实现参数的配置使用“工具”-〉“绘图参数”中的图层设置（对图层的名称、颜色、线型进行定义）弯道设置（对道路的交叉口进行设置）填充设置（对填充图案、填充比例、填充角度进行设置）指标设置（对不同用地性质的建筑密度、绿地率、建筑限高、自行车为、机动车位、总户数参数、户均人数等进行设置）公建参数设置等指标块的修改、图则的修改、图签的修改等修改完所有的参数后用“工具”-〉“绘图参数”中“参数保存（UserPrmFile）”命令。

湘源软件：绘制土方计算图步骤
1)、打开电子地图，用“FT”命令过滤选择出电子地图中所有标高文字。

2)、用“地形图”-&gt;“字转高程（HGTPOINT）”命令，选择实体时用“P”回答，把第一步所选标高文字转为本软件认识的高程点。

3)、用PLINE命令，绘出需计算土方量的用地红线范围，注意PLINE 线须闭合。

4)、用“土方计算”-&gt;“生成方格（TFGRID）”命令，输入方格网宽度，选择3）步生成的闭合多段线。

5)、用“土方计算”-&gt;“采集现高(AUTOGETXZ)”命令，自动生成方格网各顶点的现状标高。

6)、用“竖向图”-&gt;“标高标注（DIMOUTBG）”命令，根据设计总平面图的标高，标注场地各控制点的设计标高。

7)、用“土方计算”-&gt;“采集设高（AUTOGETSJ）”命令，自动生成方格网各顶点的设计标高。

8)、用“土方计算”-&gt;“计算土方（TFCAL）”命令，计算土方量。

9)、用“土方计算”-&gt;“土方统计（TFTJ）”命令，统计出土方量。

统计表中最后一行为统计总数。

10）、根据土方计算结果，如需调整，则可直接修改各顶点设计标高或现状标高值，重复8）和9）步，直到结果满意。

目录第一章概述........................................... 错误!未定义书签。

一、安装与配置................................... 错误!未定义书签。

1、软件使用范围.......................... 错误!未定义书签。

2、软硬环境要求.......................... 错误!未定义书签。

3、软件安装.............................. 错误!未定义书签。

4、软件目录构成.......................... 错误!未定义书签。

5、硬件狗驱动程序安装.................... 错误!未定义书签。

6、技术支持.............................. 错误!未定义书签。

二、主要绘图步骤................................. 错误!未定义书签。

1、绘制道路系统规划图步骤 ................ 错误!未定义书签。

2、绘制控制指标规划图步骤 ................ 错误!未定义书签。

3、绘制总平面图步骤...................... 错误!未定义书签。

4、绘制土方计算图步骤.................... 错误!未定义书签。

三、图形对象..................................... 错误!未定义书签。

1、 AutoCAD基本图形对象................... 错误!未定义书签。

2、本软件图形对象........................ 错误!未定义书签。

3、无障碍图纸交流........................ 错误!未定义书签。

4、软件基本设置.......................... 错误!未定义书签。

湘源土方分析部分准备工作：地形部分把地形图上的高程点转为离散点和等高线的转换。

1、DTM土方计算：地形-地表分析-三角剖分（DELAUNAY）生成三角网。

地形-地表分析-DTM法计算土方（DIXINVOL）根据三角剖分生成三角网，选择需要计算土方区域内的三角网，就会计算出土方平衡高度，最大高程值，挖方量，挖方表面积，挖方平面面积，填方量，填方表面积，填方平面面积，挖方多于填方量，总表面积，总平面面积。

土方平衡高度值即为该区域的填挖方的平衡的一个高程值。

2、方格网法土方计算：Pl先确定计算土方的范围或区域。

土方-生成格网（TFGRID），生成方格网。

土方-采集现高（AUTOGETXZ）根据地形图采集现状标高（如果没有地形图或者没有转换等高线或者离散点，可以用土方-输现状高（TFXZBG）或者土方-单输现高（TFXZBGS）输入现状高）竖向-标高标注（DIMOUTBG）在图上标注设计标高，或者竖向-绘设计等高线（DRAWSJDGX）在图上绘制设计等高线，如果有设计等高线有z值，选择这些设计等高线转到湘源设计等高线图层（dx—sdgx）即可。

或者土方-转设计高（SJBGBYTXT）选择图上的数字转为设计标高。

土方-采集设高（AUTOGETSJ）根据标高和设计等高线采集设高。

（如果没有设计等高线或者标高，可以用土方-输设计高（TFSJBG）或者土方-单输设高（TFSJBGS）输入设计高）土方-计算土方（TFCAL）按提示输入松土系数。

然后电脑自动计算每一方格的填挖方情况。

土方-土方统计（TFTJ）提示按行或者按列统计土方量，统计出土方的填挖方量和填挖方面积。

土方-土石方表（FILLTFBIAO）生成土石方平衡表。

即填方量、挖方量、松土量、填方和挖方的多少量。

土方-网格信息（TFGETNUM）找出网格左上角点的坐标，网格间距，网格数多少。

土方-增加值（TFCHGTXT）针对土方量或者数字的大小进行调整。

土方-生成模型（MAKETFMESH）根据图上的采集的现高和采集的设高，生成现状三维模型和设计高的三维模型。

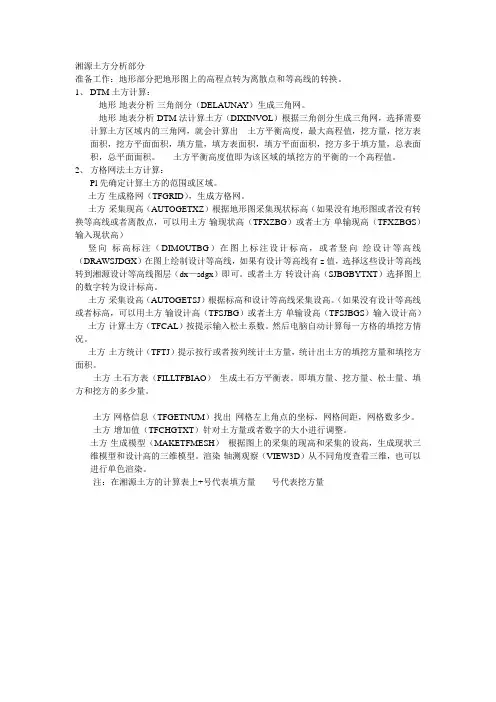

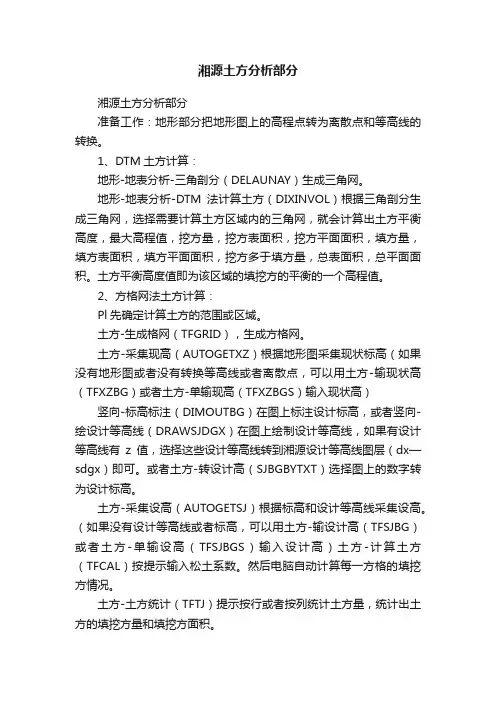

湘源土方分析部分湘源土方分析部分准备工作：地形部分把地形图上的高程点转为离散点和等高线的转换。

1、DTM土方计算：地形-地表分析-三角剖分（DELAUNAY）生成三角网。

地形-地表分析-DTM法计算土方（DIXINVOL）根据三角剖分生成三角网，选择需要计算土方区域内的三角网，就会计算出土方平衡高度，最大高程值，挖方量，挖方表面积，挖方平面面积，填方量，填方表面积，填方平面面积，挖方多于填方量，总表面积，总平面面积。

土方平衡高度值即为该区域的填挖方的平衡的一个高程值。

2、方格网法土方计算：Pl先确定计算土方的范围或区域。

土方-生成格网（TFGRID），生成方格网。

土方-采集现高（AUTOGETXZ）根据地形图采集现状标高（如果没有地形图或者没有转换等高线或者离散点，可以用土方-输现状高（TFXZBG）或者土方-单输现高（TFXZBGS）输入现状高）竖向-标高标注（DIMOUTBG）在图上标注设计标高，或者竖向-绘设计等高线（DRAWSJDGX）在图上绘制设计等高线，如果有设计等高线有z值，选择这些设计等高线转到湘源设计等高线图层（dx—sdgx）即可。

或者土方-转设计高（SJBGBYTXT）选择图上的数字转为设计标高。

土方-采集设高（AUTOGETSJ）根据标高和设计等高线采集设高。

（如果没有设计等高线或者标高，可以用土方-输设计高（TFSJBG）或者土方-单输设高（TFSJBGS）输入设计高）土方-计算土方（TFCAL）按提示输入松土系数。

然后电脑自动计算每一方格的填挖方情况。

土方-土方统计（TFTJ）提示按行或者按列统计土方量，统计出土方的填挖方量和填挖方面积。

土方-土石方表（FILLTFBIAO）生成土石方平衡表。

即填方量、挖方量、松土量、填方和挖方的多少量。

土方-网格信息（TFGETNUM）找出网格左上角点的坐标，网格间距，网格数多少。

土方-增加值（TFCHGTXT）针对土方量或者数字的大小进行调整。

湘源控规6.0土方计算发布:langzui | 发布时间: 2012年11月3日湘源控规可谓算是一个比较庞大的软件，已经不局限于总规控规设计这一块了，这不，今天来说说湘源控规6.0软件的“土方计算”模块，土方计算是在做城市规划设计中比不可少的一个步骤。

湘源控规6.0土方计算视频演示教学教程在前面已经发布提供下载了，大家如果有需要的话，可以链接过去下载下来，自己学着操作下。

湘源控规6.0土方计算功能大概是这样描述的：计算并绘制所有方格的高差、填方量、挖方量、填方面积、挖方面积、零线及方格编号。

“土方”这个菜单是独立一列的，可谓计算土方还是比较重要的。

命令行：TFCAL说明：选择计算方式[常规(0)/精细(1)]〈0〉：用户选择计算方式。

选0：采用常规土方计算方式当存在档土墙时，一个网格顶点可能有两个现状标高或设计标高值，此时，可以把两个值都写在方格网交点上，并在数字后面加“D”或“L”以示区分(“D”表示下面方格标高，“L”表示左面方格标高)。

例如：一个方格网的交点，其方格下标高值为“32.50”，则写成“32.50D”，其方格左标高值为“33.80”，则写成“33.80L”。

如下图，四个顶点的现状标高分别为32.50，33.80，34.20，34.90，而不是34.50，34.80，34.20，34.90。

注意：必须先输入完成所有现状标高值和设计标高值后，才能使用该命令。

用户不能移动设计标高和现状标高位置，也不能改变图层名称，但可以修改设计标高和现状标高数值。

使用该方式计算的土方量，其精度随方格大小改变而改变，方格越小，其土方量数值精度越高，方格越大，其土方量数值精度越低。

选1：采用精细土方计算方式所谓精细土方计算方式，就是指使用现状高程点或现状等高线，生成现状三角网，使用设计标高或设计等高线，生成设计三角网，然后依据现状三角网和设计三角网，对每一个方格，求其现状体积和设计体积，最后得到填方量、挖方量的计算方式。

湘源控规地形分析1、地形图转离散点部分：可以手工输入离散点也就是湘源地形菜单输高程点（DRAWLSD）；也可以一次性把地形图的高程点转为湘源识别的离散点，字转高程（HGTPOINT）按命令提示操作即可。

小技巧：对于一些高程数字和高程点为一个块的操作技巧，方法1：用湘源菜单工具-图块-炸属性块命令（EXPLODATT）炸开这些点和高程数字，然后字转高程（HGTPOINT）按命令提示操作即可。

方法二：地形-输高程点（DRAWLSD）选择O回车，然后选择图上的高程图块回车即可。

2、地形图转等高线部分：手工绘制等高线（DRAWDGX）就是描地形图的等高线；也可以直接转等高线（CHGELEV）一条一条的选择等高线，同时注意赋等高线的高程值。

小技巧：地形图上的等高线如果有z值，只需把地形图的等高线层改为湘源的dx-等高线层即可。

3、地形分析部分转完离散点或等高线后，可以查询任意点高（CALANYW）点击查询的位置，即可知道这个点位的标高、坡度、坡向。

地表剖面（DXSECT）在地形图上输入任意两点，即可生成这两点的剖面图。

三维模型（MKDX3D）按提示输入左上角和右下角点，格网的大小是根据地形图的大小和比例尺来确定，渲染-轴测观察（VIEW3D）从不同角度查看三维，也可以进行单色渲染。

地形-地表分析-坡度分析（DIXINPODU）修改坡度的间隔和颜色，选择按三角网或者方格生成，然后生成坡度分析图并生成图例。

地形-地表分析-高程分析（DXHIGHTFX）修改坡度的间隔和颜色，选择按三角网或者方格生成，然后生成坡度分析图并生成图例。

地形-地表分析-三角剖分（DELAUNAY）生成三角网。

地形-地表分析-等高线图（MAKEDGX），三角剖分生成三角网后，等高线图命令可以生成地形的等高线，或者某一个高程值的单个或者特殊等高线。

地形-地表分析-坡向图（DXPODUDIR）根据三角剖分生成三角网，选择三角网，即可每个三角网内生成坡向的箭头，或者彩色示意图。

湘源控规主要绘图步骤精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-湘源控规主要绘图步骤1、绘制道路系统规划图步骤1)设置绘图参数。

使用“绘图参数设置”命令，设置绘图比例及字体高度。

2)绘道路中心线。

使用“PLINE”、“LINE”或“ARC”等命令，通过输入坐标值，绘制好道路中心线。

建议最好用“PLINE多段线”命令绘制。

3)生成道路。

使用“单线转路”命令，选择道路块板形式及宽度参数，按“确定”，然后，在图中选择第2）步所绘的道路中心线，生成道路，重复此步操作，把所有道路中心线全部转为道路。

4)设置交叉口处理的弯道参数。

使用“弯道参数设置”命令。

5)道路交叉口处理。

使用“交叉处理”或“单交叉口”命令。

6)人工修改交叉口。

自动交叉口处理后，可能存在某些交叉口处理不完善情况，用户可以通过人工方法，用“VV圆角”命令修改。

7)喇叭口拓宽处理。

如果道路交叉口需要进行喇叭口处理的,可进行该步操作，否则跳过。

8)生成坐标。

使用“道路标注”-〉“所有坐标”命令。

9)生成道路宽度标注。

使用“道路标注”-〉“所有宽度”命令。

10)生成弯道半径标注。

使用“道路标注”-〉“所有半径”命令。

11)标道路交叉口标高。

使用“道路标注”-〉“单个标高”命令，逐次把所有道路交叉口的标高标注完。

12)生成道路坡度、长度及箭头。

使用“道路标注”-〉“所有坡度”命令。

13）标注道路断面符号。

使用“断面符号”命令。

14）生成道路横断面图。

使用“横断面图”或“单横断面”命令。

15)插入图框、图签、会签等。

使用“插入图框”命令16)生成坐标网。

使用“生成坐标图”命令17)生成图例。

使用“生成图例”命令。

18)存盘。

例如存“道路图.DWG”。

2、绘制控制指标规划图步骤1）打开用地图另存为指标图。

例如打开“用地图.DWG”另存为“指标图.DWG”。

2）设置默认控制指标的各指标值。

使用“指标设置SETDEF”命令。

一、高程分析或者坡度分析的面积统计问题1、ft命令回车命令行：选择参照块（即在图例上选择一个色块）回车2、命令行：构造实体集类型[0-同层实体1-同类实体2-同层及同类实体3-同色实体]<3>选择3回车3、输入命令CALAREA 回车命令行：单位P/<输入字体高度><3.50>输入p回车选择面积的单位公顷、平方米或者亩回车输入字体的高度回车4、命令行：选择计算方法[0-点选1-选实体2-描边界3-按次选线]<1>:选择1回车5、命令行：选择数字、闭合曲线或填充图案: 输入p回车6、命令行：请输入位置点: 在图上选择要输入的位置即可。

7、重复上面的工作可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。

（地形分析的高程分析图和坡度分析图的操作步骤：1地形-字转高程。

把地形图的高程点转为湘源可识别的离散点；2地形-地形分析-高程分析或坡度分析选择对话框的等间距，确定即刻。

即可绘出高程分析图或者是坡度分析图，图例也自动生成）二、标高的箭头太小，如何可以调整标高的箭头调整方法：1）打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。

2）使用“insert”插入命令，插入“室外标高”图块，位置为（0，0，0），缩放比例为1.0，旋转角度为0，分解打勾。

3）人工调整三角形的大小，注意0，0，0位置别动。

“标高”文字可以大小或位置调整。

4）调整完后再使用用“block”命令，名称仍为“室外标高”，基点为（0，0，0），选择“标高”文字和三角形，按确认。

5）保存“SYSTEM.DWG”文件。

三、地区标准如何实现参数的配置使用“工具”-〉“绘图参数”中的图层设置（对图层的名称、颜色、线型进行定义）弯道设置（对道路的交叉口进行设置）填充设置（对填充图案、填充比例、填充角度进行设置）指标设置（对不同用地性质的建筑密度、绿地率、建筑限高、自行车为、机动车位、总户数参数、户均人数等进行设置）公建参数设置等指标块的修改、图则的修改、图签的修改等修改完所有的参数后用“工具”-〉“绘图参数”中“参数保存（UserPrmFile）”命令。
