石材幕墙计算（上下固定钢销式）本石材幕墙采用上下固定钢销式连接,抗折强度f_gk=8N/mm2的天然花岗岩板,标高10米处幕墙为不利部位，该处石材最大分格为H(高)×B(宽)=1200mm×1100mm。
1. 荷载的计算风荷载标准值为W_k＝β_gZ·μ_s·μ_z·W_o＝2.098×1.2×.74×.55＝1.025 KN／m2水平分布的地震作用标准值为q_EK＝β_E·αmax·G／A式中： G--石板自重标准值G=γ石·H·B·t·1.05=28×1200×1100×25×10-9×1.05=.97KN其中：γ石--石材密度，取28KN/m3t--石板的厚度(mm)A=B×H=1.1×1.2=1.32m2则 q_EK＝β_E·αmax·G／A＝5×.04×.97/1.32＝.147KN/m2水平荷载组合设计值为q =(1.4×W_k＋1.3×0.6×q_ek)×10-3=(1.4×1.025＋1.3×0.6×.147)×10-3=.002N/mm22. 强度计算(1)抗弯强度验算风荷载作用下石材应力设计值为σ_Wk =6×m×W_k×L2/t2=6×.1332×1.025×10-3×12002/252=1.887N/mm2≤f_g=3.72N/mm2式中： L--H 和 a 的较大者m--四角支撑板在均布荷载作用下的最大弯矩系数，根据a/H查表f_g--石材抗弯强度设计值地震作用下石材应力设计值为σ_Ek =6×m×q_Ek×L2/t2=6×.1332×.147×10-3×12002/252=.271N/mm2石材应力组合设计值为σ=1.4×σ_Wk＋1.3×0.6×σ_Ek=1.4×1.887＋1.3×0.6×.271=2.85N/mm2≤f_g=3.72N/mm2所以石材抗拉承载力满足要求。
工程地点：辽宁省铁岭市基本风压：0.5 KN/m2(50年)，B类场地粗糙度（计算点标高取17米）施工活荷载：0.5 KN/m2玻璃及附件自重：0.8 KN/m2设防烈度：7度设防，加速度为0.1g；设计地震分组：第一组；建筑场地类别：Ⅱ类；特征周期：0.4s钢索拉力以点荷载形式按活荷载加入左右两边框风荷载自重以线荷载形式加入采用规范：《建筑结构荷载规范》 GB50009-2012（2012年版）《钢结构设计规范》 GB50017-2003《玻璃幕墙工程技术规范》 JGJ102-2003《建筑幕墙工程技术规范》 JG3035-1996《建筑抗震设计规范》 GB50011-2001《碳素结构钢》 GB/T 700《建筑钢结构焊接规程》 JGJ81-91《建筑结构用冷弯矩形钢管》 JG/T178-2005《混凝土结构后锚固技术规程》 JGJ145—2004三、结构设计理论及材料性能参数3.1荷载计算⑴对于围护结构，作用在幕墙上的风荷载标准值按下式计算：Wk ＝βgZ·μS·μZ·WO式中：Wk－作用在幕墙上的风荷载标准值（KN／m2）；βgZ－考虑瞬时风压的阵风系数（依据GB50009-2001（2012版）中的表7.5.1要求选取）μS－风荷载体型系数，（对雨篷取-2）μZ－风压高度变化系数；（依据GB50009-2012（2006版）中的表7.2.1要求选取）WO－基本风压，取0.5KN／m2。
（按50年一遇风荷载考虑）对于高层建筑和重要建筑，风荷载是主要的外力作用，在建筑物的有效使用期限内，幕墙不应由于风荷载而损坏。
⑵地震作用按下式计算QE ＝βE·αmax·G式中：QE——作用于幕墙平面外水平地震作用（KN）；G ——幕墙构件的重量（KN）；αmax——水平地震影响系数最大值，7度抗震设计取0.08；βE——动力放大系数，取5.0。
（依据JGJ102-2003和JGJ133-2001要求）(3) 荷载分项系数和组合系数的确定根据《建筑结构荷载规范》（GB 50009---2012（2012版））及《玻璃幕墙工程技术规范》（JGJ102-2003）规定，结合本工程的地区地理环境，建筑特点以及幕墙的受力情况，各分项系数和组合系数选择如下：①强度计算时分项系数组合系数永久荷载，γG 取1.2(永久荷载起控制作用时，γG取1.35)风荷载，γW 取1.4 风荷载，ψw取1.0地震作用，γE 取1.3 地震作用，ψE取0.5②刚度计算时分项系数组合系数均按1.0采用风荷载，ψW取1.0 (4) 荷载和作用效应按下式进行组合：S＝γG SG＋ψWγWSW＋ψEγESE式中：S——荷载和作用效应组合后的设计值；SG——重力荷载作为永久荷载产生的效应；Sw ,SE——分别为风荷载，地震作用作为可变荷载产生的效应；γG ,γw,γE——各效应的分项系数；ψw,ψE——分别为风荷载，地震作用效应的组合系数。
建筑幕墙计算及幕墙后支撑钢结构的设计第一节、幕墙计算一、荷载作用1、幕墙所承受荷载的分类幕墙所承受的荷载随时间的变异分类可分为下列三类： 永久荷载，例如结构的自重、静水压力、预应力等可变荷载，例如风荷载、屋面活荷载、雪荷载等、施工及检修荷载 偶然荷载，地震作用、爆炸力、撞击力等 2、风荷载标准值的计算：0ωμμβω⋅⋅⋅=z S gz K式中： K ω—风荷载标准值（N/mm 2）； gz β—阵风系数。
S μ—风荷载体形系数。
z μ—风压高度变化系数。
0ω—基本风压。
基本风压0ω是根据全国各气象台历年来的最大风速记录，按基本风压的标准要求，将不同风仪高度和时次时距的年最大风速，统一换算为离地10m 高，自记10min 平均年最大风速（m/s ）。
然后根据贝努利公式2021v ρω=确定基本风压。
在《建筑结构荷载规范》附录D 中给出了全国各个地区的经过换算的基本风压。
在幕墙结构的设计中如果无特殊要求，基本风压取50年一遇。
风压高度变化系数z μ主要考虑的是风压随着建筑物高度变化的变化。
其主要决定两个因素，一个是建筑物的高度；另外一个就是地面粗糙度类别，目前《建筑结构荷载规范》考虑了四类地面类别：—A 类指近海海面和海岛、海岸、湖岸及沙漠地区；—B 类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； —C 类指有密集建筑群的城市市区；—D 类指有密集建筑群而且房屋较高的城市市区；风荷载体形系数S μ是指风作用在建筑物表面上所引起的实际压力或吸力与来流风的速度压的比值。
对于墙面幕墙的体形系数，正压按照《建筑结构荷载规范》表7.3.1取；而负压，对墙面取-1.2，墙角取-2.0。
墙角边指房屋宽度的0.1或房屋平均高度的0.4，取其小者，但不小于1.5m 。
阵风系数gz β是考虑由于风的脉动引起局部风压瞬时增大，同样与高度及地面粗糙度类别有关。
它区别于高层建筑的风振系数。
对于表面形状复杂的幕墙结构或者有风洞实验资料的工程，应该按照实验资料进行计算。
幕墙杆件（钢立柱）计算本计算按简支梁力学模型计算立柱受最大弯矩和位移。
1。
荷载计算水平面荷载设计值W s =1.8 kN/m^2水平面荷载标准值W k =1.25 kN/m^2立柱受荷载宽度过（最大幕墙分格宽)B= 1.2 m幕墙立柱受水平荷载线密度设计值：q s =1.8 kN/m^2 * 1.2 m=2.16 kN/m幕墙立柱受水平荷载线密度标准值：q k =1.25 kN/m^2 * 1.2 m=1.50 kN/m单位面积幕墙自重 g = 72 kg/m^2 (假定值)立柱受最大竖向拉力设计值计算幕墙受最大竖向拉力设计值.N =1.2 * 9.81 * 72 * 1.2 * 5 / 1000=5.09kN2。
选用立柱型材的截面特性：选用型材材质：LD31-RCS铝型材强度计算设计值: f a =215N/mm^2截面强性模量： E =206000N/mm^2X轴截面惯性矩：I xx =2869410 mm^4X轴截面抵抗矩：W xx =31631 mm^3立柱型材截面面积: A =1335.6 mm^2截面塑性发展系数：g = 1.05立柱最大分析跨度 L1 = 5 m跨中最大弯矩设计值：M max =0.125 * 2.16 * 5^2=6.75kN.m3。
立柱强度校核工业（按拉弯构件计算)校核依据f= N/A + M/g W < f gf g :立柱强度设计值 (N/mm^2)N :立柱所受最大拉力设计值M :立柱所受最大弯矩设计值A :铭合金立柱受拉截面面积g :截面塑性发展系数W :截面抵抗矩f =N/A + M/g W=5.09 * 1000 / 1335.6 + 6.75 * 10^6 / (1.05 * 31631)=207.04N/mm^2<215N/mm^2OK!4。
立柱刚度校核校核依据d max < [ d ] = L/ 250 且 <= 20mm式中：d max :最大计算挠度值d max =0.013*1.50*5000^4/(206000*2869410)=20.62 mm[ d ] :容许挠度值[ d1 ] =5000 / 250 = 20.00 mm<20.62 mm Fail![ d2 ] =20 mm<20.62 mm Fail!35601.2190481.285714。

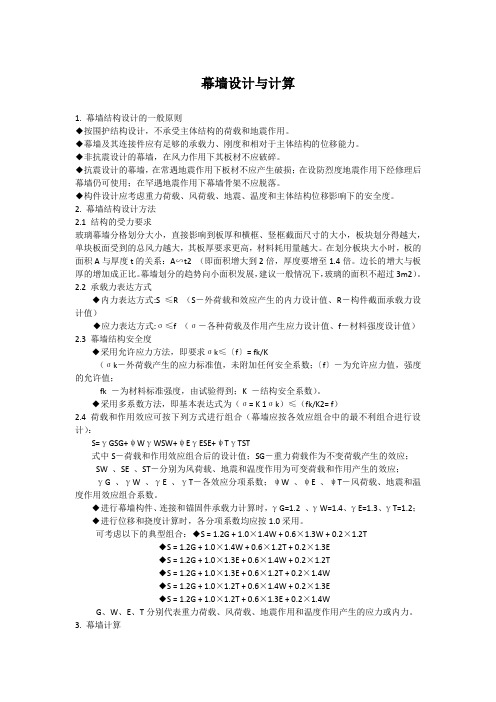

幕墙设计与计算1. 幕墙结构设计的一般原则◆按围护结构设计，不承受主体结构的荷载和地震作用。
◆幕墙及其连接件应有足够的承载力、刚度和相对于主体结构的位移能力。
◆非抗震设计的幕墙，在风力作用下其板材不应破碎。
◆抗震设计的幕墙，在常遇地震作用下板材不应产生破损；在设防烈度地震作用下经修理后幕墙仍可使用；在罕遇地震作用下幕墙骨架不应脱落。
◆构件设计应考虑重力荷载、风荷载、地震、温度和主体结构位移影响下的安全度。
2. 幕墙结构设计方法2.1 结构的受力要求玻璃幕墙分格划分大小，直接影响到板厚和横框、竖框截面尺寸的大小，板块划分得越大，单块板面受到的总风力越大，其板厚要求更高，材料耗用量越大。
在划分板块大小时，板的面积A与厚度t的关系：A∽t2 （即面积增大到2倍，厚度要增至1.4倍。
边长的增大与板厚的增加成正比。
幕墙划分的趋势向小面积发展，建议一般情况下，玻璃的面积不超过3m2）。
2.2 承载力表达方式◆内力表达方式:S ≤R （S―外荷载和效应产生的内力设计值、R―构件截面承载力设计值）◆应力表达方式:σ≤f （σ―各种荷载及作用产生应力设计值、f―材料强度设计值）2.3 幕墙结构安全度◆采用允许应力方法，即要求σk≤〔f〕= fk/K（σk―外荷载产生的应力标准值，未附加任何安全系数；〔f〕―为允许应力值，强度的允许值；fk ―为材料标准强度，由试验得到；K ―结构安全系数）。
◆采用多系数方法，即基本表达式为（σ= K 1σk）≤（fk/K2= f）2.4 荷载和作用效应可按下列方式进行组合（幕墙应按各效应组合中的最不利组合进行设计）：S=γGSG+ψWγWSW+ψEγESE+ψTγTST式中S―荷载和作用效应组合后的设计值；SG―重力荷载作为不变荷载产生的效应；SW 、SE 、ST―分别为风荷载、地震和温度作用为可变荷载和作用产生的效应；γG 、γW 、γE 、γT―各效应分项系数；ψW 、ψE 、ψT―风荷载、地震和温度作用效应组合系数。
幕墙结构计算方法我折腾了好久幕墙结构计算方法，总算找到点门道。
咱先说，一开始我真是瞎摸索啊。
我就知道幕墙结构嘛，肯定得先考虑它受到的各种力，就像人站着得能承受自身重量，还得能扛住风来吹是一个道理。
我当时就先从荷载计算开始。
这个荷载计算可真是个头疼的事儿。
比如说风荷载，我一开始就简单按照书本上那种很笼统的公式去套，结果算出来的数据跟实际情况差老远。
这就好比你做菜，只看个食谱上大概的量瞎放调料，做出来的菜指定不好吃。
后来我才意识到，不同地区、不同建筑高度、不同幕墙朝向，那个风荷载的取值都大不一样。
我就专门去查当地的气象数据，像多少年一遇的最大风速啥的，这才慢慢把风荷载算得靠谱点。
还有自重荷载，这听起来好像简单，不就是幕墙材料自己的重量嘛。
但是，你得考虑到那些连接构件的重量啊。
我当时就犯浑，光算了玻璃和框架的重量，把那些螺栓、压板之类小部件的重量给忽略了。
等算出来整个结构受力的时候就发现问题大了，结构好像比想象中脆弱很多。
这就告诉我，可千万不能小看任何小部件的影响力。
应力计算这一块也不好搞。
很多人觉得，按照力学书上的简单公式套就完事儿了。
我试过啊，可没那么简单。
构件的形状、约束条件都会影响应力分布。
这东西就像水流一样，如果河道弯弯扭扭的，水的流动分布就不一样。
我会把幕墙结构简化成力学模型，但是简化过头或者简化得不对都会出问题。
关于幕墙结构计算还有好多小细节。
比如说温度荷载，一天天的温度变化会让幕墙材料伸缩，这也会产生应力。
这个一开始我根本就没考虑到。
还有地震作用，不同抗震设防烈度下，幕墙该怎么计算确保安全性也是千差万别。
我现在觉得，算幕墙结构呀，得特别细心。
每一个小因素都可能影响最终结果。
计算过程中多查规范，多跟做过实际项目的人交流，不要怕犯错，因为犯错的过程就是让你越来越懂的过程。
就比如建筑高度很高的时候，除了风荷载，你要考虑的东西又多了很多，像高空的气流紊流啥的，对幕墙结构都有影响。
有时候可能自己的数学功底不够强，算不了复杂的方程，我就想办法找一些计算软件帮忙。
(一)幕墙主要结构设计1、石材幕墙：支撑系统1：100x50x3mm钢通、4mm钢转件件横梁，适用于600宽，1200高分格石材系统支撑系统2：80x80x4mm钢通、4mm钢转件件横梁，适用于1200宽，600高分格石材系统钢材表面处理：热浸镀锌连接方式：背栓式干挂石材：25mm厚2、明框玻璃幕墙：支撑系统1：140x90x4 mm厚竖向钢通外包铝合金框、60x60x3mm厚横向钢通外包铝合金框支撑系统2：180x90x8 mm厚竖向钢通外包铝合金框、60x60x3mm厚横向钢通外包铝合金框型材表面处理：氟碳喷涂，颜色由建筑师确定主要玻璃：6mm透明钢化玻璃装饰扣盖竖向与横向均为100宽3、铝板幕墙支撑系统：竖向为80x80x6mm钢通、横向为L50x4mm角钢钢材表面处理：热浸镀锌连接方式：采用3mm厚铝合金角码与钢架连接铝板：3mm厚普通铝板，氟碳喷涂，4、铝板、玻璃雨蓬铝板雨蓬支撑系统：悬挑主钢架为100x50x5mm钢通、铝板固定处采用L40x4mm角钢，铝板采用3mm厚铝合金角码与钢架连接；玻璃雨蓬支撑系统：悬挑主钢架为100x200x6mm 钢通，玻璃采用铝合金副框固定；钢材表面处理：热浸镀锌铝板：3mm厚普通铝板，氟碳喷涂，玻璃：6+1.14PVB+6mm厚钢化夹胶玻璃5、点玻幕墙：支撑系统1：横竖向均为∅102x4.5钢管。
支撑系统2：竖向均为200x200x12钢管、横向为100x100x5钢管。
主入口处采用不锈钢矩形夹具固定，其他位置采用250系列浮头式驳接件。
钢材表面处理：氟碳喷涂，颜色由建筑师确定玻璃：6+1.14PVB+6mm厚钢化夹胶玻璃6、铝合金格栅：龙骨采用100x65x2.5mm厚铝合金方管、格栅采用60x40x1.5mm厚铝合金方管。
型材表面处理：氟碳喷涂，7、玻璃栏杆：支撑系统80x10拉丝不锈钢双立柱、L50x4镀锌角钢固定，∅50*3不锈钢钢管扶手，型材表面处理：栏杆立柱及扶手拉丝处理玻璃：6+1.14PVB+6mm厚钢化夹胶玻璃8、铝合金百叶：百叶片采用1.2mm厚铝合金型材，宽60mm，高75mm背部采用铝合金防虫鸟网，型材表面处理：氟碳喷涂，9、地弹门：支撑系统1：46系列铝合金边框，用于一般位置地弹门支撑系统2：60系列钢通外包铝板，用于4000mm高地弹门支撑系统3：无框玻璃地弹门，用于点玻处。
幕墙结构计算及构造要点分析摘要：随着我国经济的发展越来越好，幕墙在建筑围护中的使用越来越多，在满足建筑功能需要的同时，也呈现出了更美观的建筑效果；但由于设计人员能力的参差不齐，在设计过程中也引发不少问题，如开口薄壁转接件在偏心使用时，抗扭承载力不能满足要求，荷载取值时取值不当，玻璃及结构胶计算时所取参数不能满足规范要求等设计问题，而结构设计是整个工程的一个重点，它直接影响人民财产和生命的安全，因此本文对建筑幕墙结构计算的一些要点进行探讨分析，本文将结合所做过的工程实例及审图中发现的问题进行分析，以使建筑幕墙结构设计更好的满足受力和规范要求，从而保证结构的安全。
关键词：幕墙设计；结构抗扭；荷载取值；Abstract：With more and better development of China's economy，more and more used in curtain wall in building structures，to meet the building function need andalso showing a more beautiful architectural effect；but due to uneven design ability，in the design process also caused a lot of problems，such as thin-walled eccentric connector in use，torsion can not meet the requirements of bearing capacity，load value is not proper，the design problem of glass and structural glue when calculating the parameters can not meet the specification requirements，and structure design isa key to the whole project，it directly affects people's life and property safety，so some points are calculated in this paper for construction curtain wall structure the discussion and analysis found that this paper will combine the works done by drawing examples and problems in the analysis，in order to better meet the design of curtain wall structure Stress and standard requirements to ensure the safety of the structure Key words：Curtain wall design；Structural torsion；load assumption1 引言结构设计是幕墙设计的根本，它关系到幕墙能不能采用的问题，幕墙在建筑中的应用越来越广泛，社会上出现了大量的设计机构和设计人员，但由于幕墙设计门框较低，造成现在很多幕墙从业人员专业不对口，力学知识欠缺，安全意识不强，且由于力学知识不扎实和对规范不熟悉，造成力学简化模型与实际不符，计算参数取值不对，有时设计师对一些安全问题没有重视，对一些需要计算的地方，存在漏算，从而使设计出来的图纸存在一定的安全隐患，在以后的使用过程中可能会对人民生命和财产造成严重的威胁，因此以下将重点就幕墙设计安全需要把控的部分要点进行探讨。

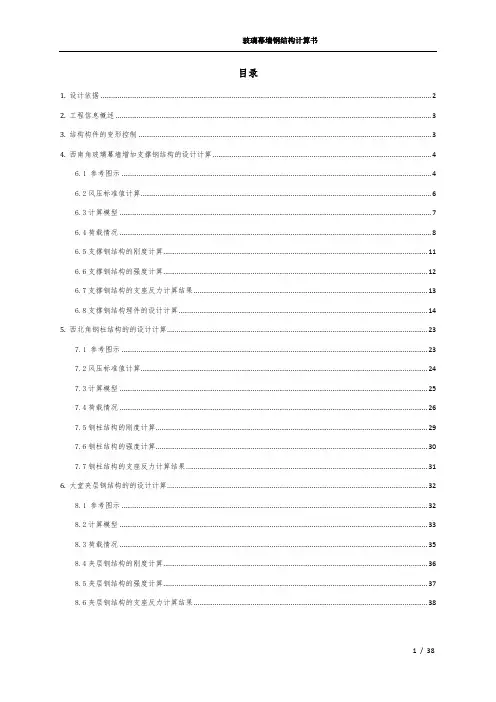

目录1. 设计依据 (2)2. 工程信息概述 (3)3. 结构构件的变形控制 (3)4. 西南角玻璃幕墙增加支撑钢结构的设计计算 (4)6.1 参考图示 (4)6.2风压标准值计算 (6)6.3计算模型 (7)6.4荷载情况 (8)6.5支撑钢结构的刚度计算 (11)6.6支撑钢结构的强度计算 (12)6.7支撑钢结构的支座反力计算结果 (13)6.8支撑钢结构埋件的设计计算 (14)5. 西北角钢柱结构的的设计计算 (23)7.1 参考图示 (23)7.2风压标准值计算 (24)7.3计算模型 (25)7.4荷载情况 (26)7.5钢柱结构的刚度计算 (29)7.6钢柱结构的强度计算 (30)7.7钢柱结构的支座反力计算结果 (31)6. 大堂夹层钢结构的的设计计算 (32)8.1 参考图示 (32)8.2计算模型 (33)8.3荷载情况 (35)8.4夹层钢结构的刚度计算 (36)8.5夹层钢结构的强度计算 (37)8.6夹层钢结构的支座反力计算结果 (38)1.设计依据幕墙设计规范[1]《铝合金结构设计规范》 GB50429-2007[2]《玻璃幕墙工程技术规范》 JGJ102-2003[3]《建筑幕墙》 GB/T21086-2007[4]《金属与石材幕墙工程技术规范》 JGJ133-2001[5]《建筑用硅酮结构密封胶》 GB16776-2005[6]《浮法玻璃》 GB11614－99[7]《钢化玻璃》 GB/T15763.2-2005[8]《中空玻璃》 GB/T11944－2002建筑结构设计规范[1]《混凝土结构后锚固技术规程》 JGJ145-2013[2]《混凝土结构设计规范》 GB50010-2010(2015)[3]《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004[4]《建筑结构荷载规范》 GB50009-2012[5]《建筑结构可靠度设计统一标准》 GB50068-2018[6]《钢结构设计标准》 GB50017-2017[7]《建筑抗震设计规范》 GB50011-2010(2016)[8]《碳素结构钢》 GB700－2012[9]《建筑抗震设防分类标准》 GB50223-2008 《建筑结构静力计算手册》(第二版)2.工程信息概述[1] 工程所在地区：江苏省南京市[2] 基本风压： 0.40kN/m2[3] 基本雪压： 0.65KN/m2[4] 地面粗糙度类别： C类[5] 抗震设防烈度： 7度[6] 设计基本地震加速度： 0.10g[7] 水平地震影响系数最大值α取为： 0.08max3.结构构件的变形控制雨篷钢龙骨：Lx2/2504.西南角玻璃幕墙增加支撑钢结构的设计计算6.1 参考图示6.2风压标准值计算6.3计算模型计算模型截面: Q235B6.4荷载情况重量荷载标准值DLDL1=16mmx1.1x300mmx25600N/m3=1.352kN/mDM1=1.352kN/mx(575mm+25mm)=0.8kNm/m钢结构自重由软件自行添加风压标准值Wk顶部点式玻璃幕墙传递的风压标准值(Wk1=0.74kN)底部玻璃幕墙传递的风压标准值(Wk2)Wk2=1.0kPax3000mmx0.5=1.5kN/m地震荷载标准值Ek顶部点式玻璃幕墙传递的地震荷载标准值 (Ek1=0.74kN)底部玻璃幕墙传递的地震荷载标准值(Ek2)Ek2=16mmx1.1x25600N/m3x5x0.08x3000mmx0.5=1.5kN/m支撑钢结构的最大变形值：def=1.3mm < 2020mm/300=6.733mm 满足要求!!1.3DL+1.5Wk+1.5x0.5Ek作用下支撑钢结构的最大应力值：fa=26.70MPa<215MPa满足要求!!6.7支撑钢结构的支座反力计算结果1.3DL+1.5Wk+1.5x0.5Ek6.8支撑钢结构埋件的设计计算5.西北角钢柱结构的的设计计算7.1 参考图示7.2风压标准值计算7.3计算模型计算模型柱1截面 Q235B 柱2截面 Q235B7.4荷载情况重量荷载标准值DLDL1=2mmx1.5x（900mmx2+600mmx2）x78500N/m3=0.71kN/m DL2=2mmx1.5x（600mmx4）x78500N/m3=0.57kN/m钢结构自重由软件自行添加风压标准值WkWk1=1.09kPax900mm=0.981kN/m Wk2=1.09kPax600mm=0.654kN/m地震荷载标准值EkEk1= 0.71kN/mx5x0.08=0.285kN/m Ek2=0.57kN/mx5x0.08=0.228kN/m 钢结构自重由软件自行添加钢柱结构的最大变形值：def=16.8m < 4900mmx2/300=39.2mm 满足要求!!1.3DL+1.5Wk+1.5x0.6Ek作用下钢柱结构的最大应力值：fa=41.97MPa<215MPa满足要求!!7.7钢柱结构的支座反力计算结果1.3DL+1.5Wk+1.5x0.6Ek6.大堂夹层钢结构的的设计计算8.1 参考图示8.2计算模型计算模型截面01: 500x300x12x16H型钢 Q235B截面02: 400x200x10x12 H型钢 Q235B 截面03: 300x300x12钢管 Q235B8.3荷载情况重量荷载标准值DLDL=120mmx25000N/m3=3.0kPa 钢结构自重由软件自行添加活荷载标准值LL=3.5kPa 楼梯活荷载标准值LC=10kN1.0DL+1.0LL作用下夹层钢结构的最大变形值：def=6.4m < 5580/500=11.2mm 满足要求!!1.3DL+1.5LL作用下夹层钢结构的最大应力值：fa=101.25MPa<215MPa满足要求!!8.6夹层钢结构的支座反力计算结果1.3DL+1.5LL作用下。
