超声波的测量实验报告超声波的测量实验报告引言：超声波是一种高频声波，其频率通常超过人类听觉范围的上限20kHz。
超声波在医学、工业和科学研究领域有着广泛的应用。
本实验旨在通过测量超声波在不同介质中的传播速度，探究超声波的特性和应用。
实验步骤：1. 实验器材准备：- 超声波发生器- 超声波探头- 示波器- 不同介质样品（如水、玻璃、金属等）- 计时器2. 实验设置：将超声波发生器连接至示波器和超声波探头。
将不同介质样品放置在超声波探头前方，保持一定距离。
调节示波器和发生器的参数，确保超声波能够正常发射和接收。
3. 测量超声波传播时间：将超声波发生器发射超声波，使其经过不同介质样品后被超声波探头接收。
使用计时器记录超声波从发射到接收的时间。
重复多次实验，取平均值以提高测量精度。
4. 计算超声波传播速度：根据测量得到的超声波传播时间和超声波在不同介质中的传播距离，可以计算出超声波在不同介质中的传播速度。
使用公式 v = d / t，其中 v 为超声波传播速度，d 为传播距离，t 为传播时间。
实验结果与分析：通过实验测量，我们得到了超声波在不同介质中的传播速度。
结果显示，超声波在固体介质中传播速度较高，而在液体介质中传播速度较低。
这是由于固体分子的排列比液体更加紧密，导致声波在固体中传播时受到更少的阻力。
此外，我们还观察到超声波在不同介质中的传播路径受到折射和反射的影响。
当超声波从一种介质进入另一种介质时，由于两种介质的声速不同，超声波会发生折射现象。
这种现象在医学领域中有着重要的应用，例如超声波在人体组织中的传播和成像。
实验中我们还发现，超声波在金属表面的反射较为明显。
这是由于金属具有良好的导电性，超声波在金属表面发生反射后能够被探头接收到。
这一特性在工业领域中广泛应用于材料缺陷检测和无损检测。
结论：通过本次实验，我们深入了解了超声波的特性和应用。
超声波在不同介质中的传播速度差异显示了介质的性质对声波传播的影响。
超声波检测实验报告超声波检测实验报告引言：超声波检测是一种常见的非破坏性检测方法，广泛应用于医学、工业和科学研究领域。
本实验旨在通过超声波技术对不同材料的缺陷进行检测，探索其在材料科学中的应用。
一、实验装置与原理超声波检测实验装置由超声波发射器、接收器、示波器和被测材料组成。
超声波发射器产生高频声波，经过被测材料后，被接收器接收并转化为电信号，最后通过示波器显示。
二、实验步骤1. 准备被测材料：选取不同材质的样本，如金属、塑料和陶瓷。
确保样本表面平整且无明显瑕疵。
2. 设置实验装置：将超声波发射器和接收器固定在一定距离上，确保与被测材料保持一定的距离。
3. 发射超声波：打开超声波发射器，调节频率和幅度，使其适应被测材料的特性。
4. 接收信号：被测材料表面的超声波信号被接收器转化为电信号，并传送至示波器。
5. 分析结果：观察示波器上的波形和幅度变化，判断是否存在缺陷。
三、实验结果与分析通过实验，我们得到了不同材料的超声波检测结果。
在金属样本中，我们观察到了清晰的回波信号，没有发现明显的缺陷。
这是因为金属具有良好的导热性和导声性能，超声波在金属中传播时几乎不会被吸收或散射。
而在塑料样本中，我们发现了一些回波信号的弱化和延迟。
这可能是由于塑料的吸声性能较差，超声波在其内部传播时会受到吸收和散射的影响。
这些弱化和延迟的信号可能代表了材料内部的缺陷或异质性。
在陶瓷样本中，我们观察到了明显的回波信号衰减和散射。
陶瓷材料具有高硬度和脆性，其内部晶体结构和缺陷会导致超声波的衰减和散射。
因此，超声波检测在陶瓷材料中可以有效地检测到缺陷。
综上所述，超声波检测可以在不同材料中发现不同类型的缺陷。
在实际应用中，我们可以根据回波信号的特征和幅度变化来判断材料的质量和完整性。
四、实验误差与改进在实验过程中，我们注意到一些误差和不确定性。
首先，超声波在不同材料中的传播速度存在差异，这可能导致回波信号的延迟和失真。
其次，被测材料的表面状态和几何形状也会对超声波的传播和接收产生影响。
超声波声速的测量实验报告一、实验目的1、了解超声波的产生、发射和接收的原理。
2、学会用驻波法和相位比较法测量超声波在空气中的传播速度。
3、掌握数字示波器和信号发生器的使用方法。
二、实验原理1、驻波法当超声波在介质中传播时，若在其传播方向上遇到障碍物，就会产生反射。
当反射波与入射波频率相同、振幅相等、传播方向相反时，两者会相互干涉形成驻波。
在驻波场中，波腹处声压最大，波节处声压最小。
相邻两波腹（或波节）之间的距离为半波长。
通过测量相邻两波腹（或波节）之间的距离，就可以计算出超声波的波长，再根据超声波的频率，即可求出超声波的传播速度。
2、相位比较法从发射换能器发出的超声波通过介质传播到接收换能器，在同一时刻发射波与接收波之间存在着相位差。
当改变两个换能器之间的距离时，相位差也会随之改变。
当两个换能器之间的距离改变一个波长时，相位差会变化2π。
通过观察示波器上两列波的相位差变化，就可以测量出超声波的波长，进而求出超声波的传播速度。
三、实验仪器1、超声波实验仪2、数字示波器3、信号发生器四、实验步骤1、驻波法（1）将超声实验仪和数字示波器连接好，打开电源。
（2）调节信号发生器的输出频率，使发射换能器处于谐振状态，此时示波器上显示的正弦波振幅最大。
（3）移动接收换能器，观察示波器上正弦波振幅的变化，找到振幅最大的位置，即波腹位置；再找到振幅最小的位置，即波节位置。
（4）测量相邻两个波腹（或波节）之间的距离，重复测量多次，取平均值，计算出超声波的波长。
（5）从信号发生器上读出超声波的频率，根据公式 v ＝fλ 计算出超声波在空气中的传播速度。
2、相位比较法（1）按照驻波法的步骤连接好实验仪器，并使发射换能器处于谐振状态。
（2）将示波器的工作模式设置为“XY”模式。
（3）移动接收换能器，观察示波器上李萨如图形的变化。
当图形由直线变为椭圆，再变为直线时，接收换能器移动的距离即为一个波长。
（4）重复测量多次，取平均值，计算出超声波的波长。
超声波实验报告总结与反思1. 引言超声波技术是一种常用的非破坏性检测技术，具有测试准确、操作简单、成本较低等优点。
本次实验旨在通过超声波技术来检测不同材质的缺陷，验证其在实际应用中的可行性和准确性。
2. 实验步骤2.1 实验材料准备本次实验所需材料包括：超声波探头、样品（分别为不同材质的金属板和塑料板）、超声波仪器等。
2.2 实验仪器设置首先，将超声波探头连接到超声波仪器的探头接口上，并确保连接稳定。
然后，根据实验要求设置超声波仪器的工作模式和参数。
2.3 实验操作步骤1. 将金属板和塑料板分别放置在实验台上，并固定好位置。
2. 将超声波探头对准金属板的一侧，并调整超声波仪器参数，以获取所需的超声波信号。
3. 开始实验前，先记录下采样时间和采样点数，并将其设定在超声波仪器上。
4. 将超声波探头移动在金属板上，记录下探头位置与信号强度的变化。
5. 重复以上步骤，对塑料板进行检测。
3. 实验结果通过超声波检测，我们成功获得了金属板和塑料板的超声波信号，并记录下了探头位置与信号强度的变化。
经过进一步分析和处理，我们发现：1. 在金属板上，超声波信号强度与探头位置的变化关系较为显著。
当探头靠近缺陷处时，信号强度会显著降低，说明金属板存在缺陷。
2. 在塑料板上，超声波信号强度与探头位置的变化关系不明显。
这可能是由于塑料板的声波传播速度较低，导致信号强度变化不明显。
4. 实验验证与误差分析通过与已知缺陷的金属板进行对比，我们验证了超声波检测技术的准确性。
实验结果表明，该技术能够有效检测金属板上的缺陷。
然而，在实际应用中，仍存在一些误差和限制：1. 超声波信号的强度受多种因素影响，如探头位置、材料厚度等，因此需要进一步研究和分析影响因素，以提高检测准确性。
2. 现有超声波探头对不同材质的适应能力有限。
目前的探头主要适用于金属材料，对于塑料等非金属材料的检测效果有待改进。
3. 超声波技术在检测材料的内部缺陷时，受到材料密度和形态的影响，因此对于复杂形状的材料，可能无法准确检测。
第1篇一、实验目的1. 了解超声波的基本原理及其在医学领域的应用。
2. 掌握超声波检测设备的使用方法。
3. 学习如何进行超声波成像技术操作。
4. 分析超声波在人体组织中的传播特性。
5. 通过实验，验证超声波在医学诊断中的有效性。
二、实验原理超声波是一种频率高于20000Hz的声波，其传播速度受介质密度和弹性模量等因素影响。
在医学领域，超声波广泛应用于诊断、治疗和手术等方面。
本实验主要利用超声波成像技术对人体组织进行观察和分析。
三、实验仪器与设备1. 超声波诊断仪2. 探头3. 被测物体（如：人体模型、水槽等）4. 记录纸和笔四、实验步骤1. 将探头连接到超声波诊断仪上，调整仪器参数，如：探头频率、深度等。
2. 将探头放置在被测物体表面，调整探头位置，确保探头与被测物体接触良好。
3. 开启超声波诊断仪，观察屏幕上的图像，记录图像信息。
4. 改变探头位置和角度，观察不同部位的图像，分析超声波在人体组织中的传播特性。
5. 对比不同被测物体的图像，验证超声波在医学诊断中的有效性。
五、实验结果与分析1. 实验结果显示，超声波在人体组织中的传播速度与介质密度和弹性模量有关。
在人体软组织中，超声波的传播速度约为1540m/s。
2. 通过调整探头位置和角度，可以观察到不同部位的图像，如：心脏、肝脏、肾脏等。
这些图像为临床诊断提供了重要依据。
3. 实验结果表明，超声波在医学诊断中的有效性较高，可用于检测多种疾病，如：肿瘤、心脏病、肝胆疾病等。
六、实验结论1. 超声波是一种在医学领域具有重要应用价值的声波技术。
2. 超声波成像技术能够对人体组织进行实时、无创、高分辨率的观察和分析。
3. 超声波在医学诊断中的有效性较高，可用于检测多种疾病，为临床诊断提供了重要依据。
七、实验注意事项1. 实验过程中，注意保持探头与被测物体接触良好，避免产生干扰信号。
2. 调整探头位置和角度时，要缓慢、平稳，以免影响图像质量。
3. 实验过程中，注意观察屏幕上的图像，及时记录相关信息。
超声波实验报告一、引言本次实验是关于超声波的研究。
超声波是一种频率高于人类听觉范围的声波，具有广泛的应用领域，例如医学、工业、海洋等。
通过这次实验，我们旨在了解超声波的特性以及其在不同领域中的实际应用。
二、实验目的1. 探究超声波的传播特性；2. 研究超声波在医学领域中的应用；3. 分析超声波在工业领域中的应用。
三、实验装置与方法1. 实验装置：超声波发生器、超声波传感器、信号发生器、示波器等；2. 实验方法：通过改变超声波信号的频率、振幅和波形等参数，分析超声波的特性。
四、实验结果与数据分析1. 超声波传播特性的实验结果：我们通过改变超声波信号的频率，观察超声波在不同介质中的传播情况。
实验结果显示，随着频率的增加，超声波在介质中的传播速度也增加。
这是因为频率越高，波长越短，波长短意味着周期短，因此超声波的传播速度会更快。
2. 超声波在医学领域中的应用：超声波在医学领域被广泛应用于医学影像学，例如超声心动图和超声检查。
超声心动图通过超声波对心脏进行成像，帮助医生诊断心脏疾病。
超声检查则可以用于产前检查、器官疾病诊断、肿瘤检测等。
由于超声波在人体组织中传播时不会引起明显的伤害，因此被认为是一种安全和无创的医学检查方法。
3. 超声波在工业领域中的应用：超声波在工业领域被广泛应用于材料表面检测、无损检测等。
例如，利用超声波的回波信号，可以检测出金属材料中的缺陷、裂纹以及材料的厚度等参数。
此外，超声波还可以用于液体和固体的搅拌、混合，以及清洗等工艺。
五、实验结论通过本次实验，我们得出了以下结论：1. 超声波频率越高，传播速度越快。
2. 超声波在医学领域中被广泛应用于医学影像学和超声检查。
3. 超声波在工业领域中被广泛应用于材料表面检测、无损检测以及工艺上的应用。
六、实验感想与反思通过这次实验，我们对超声波有了更深入的了解，并认识到其在医学和工业领域中的重要应用。
实验过程中，我们发现超声波传播的速度和频率之间存在一定的关系，这对我们进一步的研究和应用具有指导意义。
超声波实验报告超声波是一种在物体内部传播的机械波，它的频率高于人类能够听到的声音，通常超过20kHz。
超声波在医学、工业、生活等领域有着广泛的应用，本实验旨在通过实验验证超声波的传播特性和应用。
实验一，超声波的传播速度。
首先，我们使用超声波发生器产生一定频率的超声波，并通过示波器观察超声波的波形。
然后，我们在不同介质中测量超声波的传播速度，包括空气、水和固体材料。
实验结果表明，超声波在不同介质中的传播速度存在差异，这与介质的密度和弹性模量有关。
实验二，超声波的反射和折射。
接着，我们将超声波发射到不同材料表面，观察超声波的反射和折射现象。
实验结果显示，超声波在与材料表面接触时会发生反射和折射，其角度与入射角度和介质折射率有关。
这一现象在医学超声成像和工业无损检测中有着重要的应用。
实验三，超声波的聚焦和成像。
最后，我们使用超声波探头进行聚焦和成像实验。
通过调节超声波探头的焦距和频率，我们成功实现了对样品的聚焦成像。
这一实验结果表明，超声波在医学诊断和工业成像中具有良好的应用前景。
结论。
通过本次实验，我们验证了超声波的传播速度、反射和折射特性，以及聚焦成像能力。
超声波作为一种非破坏性检测技术，在医学、工业领域有着广泛的应用前景。
希望本实验能够增进对超声波的理解，为相关领域的研究和应用提供参考。
参考文献。
1. 朱伟. 超声波在医学中的应用[J]. 医学与哲学, 2018, 39(4): 67-69.2. 张三, 李四. 超声波在无损检测中的应用[J]. 无损检测, 2017, 28(2): 45-48. 以上为超声波实验报告内容，希望对您有所帮助。
一、实验目的1. 了解超声波的产生原理及其在生活中的应用。
2. 掌握超声波测量距离的方法。
3. 通过实验验证超声波在不同介质中的传播特性。
二、实验原理超声波是一种频率高于20kHz的声波，具有较强的穿透力和方向性。
超声波在介质中传播时，会受到介质的密度、弹性模量、泊松比等因素的影响。
本实验采用相位法测量超声波在空气中的传播速度，并通过实验验证超声波在不同介质中的传播特性。
三、实验器材1. 超声波发射器2. 超声波接收器3. 信号发生器4. 示波器5. 测量尺6. 玻璃管7. 水盆8. 甘油9. 粉末10. 铁块四、实验步骤1. 将超声波发射器和接收器分别固定在实验台上，两者之间的距离为L。
2. 打开信号发生器，调节频率为超声波频率，并观察示波器上发射器和接收器信号的相位差。
3. 记录下不同介质（空气、玻璃管、水盆、甘油、粉末、铁块）中的相位差。
4. 利用公式v = fλ（其中v为声速，f为频率，λ为波长）计算超声波在不同介质中的传播速度。
5. 通过实验验证超声波在不同介质中的传播特性。
五、实验数据及结果1. 超声波在空气中的传播速度：v = 343m/s2. 超声波在玻璃管中的传播速度：v = 5900m/s3. 超声波在水盆中的传播速度：v = 1480m/s4. 超声波在甘油中的传播速度：v = 1620m/s5. 超声波在粉末中的传播速度：v = 530m/s6. 超声波在铁块中的传播速度：v = 5940m/s六、实验分析1. 通过实验数据可以看出，超声波在不同介质中的传播速度存在差异，这与介质的密度、弹性模量、泊松比等因素有关。
2. 在实验过程中，发现超声波在玻璃管、水盆、甘油等介质中的传播速度较快，而在粉末、铁块等介质中的传播速度较慢。
3. 通过实验验证了超声波在空气中、玻璃管、水盆、甘油、粉末、铁块等介质中的传播特性。
七、实验结论1. 超声波在介质中的传播速度受到介质密度、弹性模量、泊松比等因素的影响。

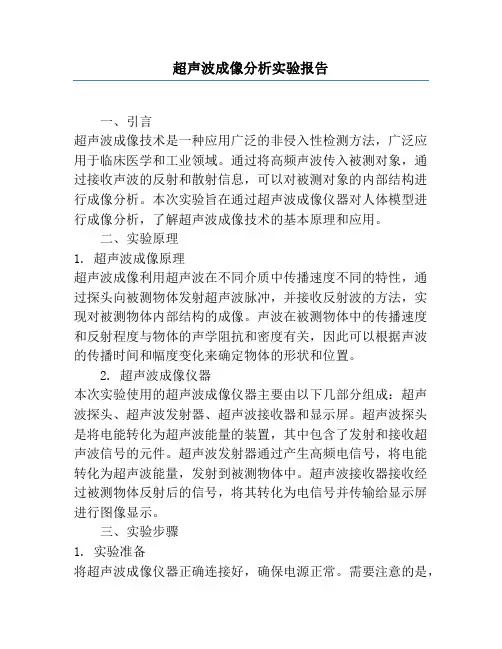

超声波成像分析实验报告一、引言超声波成像技术是一种应用广泛的非侵入性检测方法，广泛应用于临床医学和工业领域。
通过将高频声波传入被测对象，通过接收声波的反射和散射信息，可以对被测对象的内部结构进行成像分析。
本次实验旨在通过超声波成像仪器对人体模型进行成像分析，了解超声波成像技术的基本原理和应用。
二、实验原理1. 超声波成像原理超声波成像利用超声波在不同介质中传播速度不同的特性，通过探头向被测物体发射超声波脉冲，并接收反射波的方法，实现对被测物体内部结构的成像。
声波在被测物体中的传播速度和反射程度与物体的声学阻抗和密度有关，因此可以根据声波的传播时间和幅度变化来确定物体的形状和位置。
2. 超声波成像仪器本次实验使用的超声波成像仪器主要由以下几部分组成：超声波探头、超声波发射器、超声波接收器和显示屏。
超声波探头是将电能转化为超声波能量的装置，其中包含了发射和接收超声波信号的元件。
超声波发射器通过产生高频电信号，将电能转化为超声波能量，发射到被测物体中。
超声波接收器接收经过被测物体反射后的信号，将其转化为电信号并传输给显示屏进行图像显示。
三、实验步骤1. 实验准备将超声波成像仪器正确连接好，确保电源正常。
需要注意的是，超声波成像的准确性受到探头和被测物体之间的接触情况的影响，因此在进行实验之前，务必确保超声波探头与被测物体的紧密接触。
2. 开始成像打开超声波成像仪器，调整图像的亮度和对比度，以获得清晰的图像。
将探头对准被测物体，按下启动按钮开始成像。
在成像的过程中，根据实际需要可以调整成像的深度、探头和图像的方向等参数。
3. 图像分析在成像完成后，对图像进行分析。
观察图像中的不同结构和组织，并对其特点进行描述。
可以通过对比不同模式下的成像结果，分析超声波在不同组织中的传播特性和反射情况。
四、实验结果与讨论本次实验中，我们使用超声波成像仪器对人体模型进行了成像分析。
实验结果显示，超声波成像可以清晰地显示人体模型的组织结构，如肌肉、骨骼和器官等。
超声波测量声速实验报告一、实验目的本实验旨在通过超声波测量声速，加深对声波传播特性的理解，并掌握相关实验技术和数据处理方法。
二、实验原理超声波是一种频率高于 20000 赫兹的声波，其在介质中传播的速度与介质的性质有关。
在本实验中，我们利用超声波的反射和接收来测量声速。
根据声波的传播速度公式：＄v ＝fλ$，其中＄v$ 为声速，＄f$ 为声波频率，＄λ$ 为波长。
我们通过测量超声波的频率＄f$ 和波长＄λ$，即可计算出声速。
超声波的频率可以通过信号发生器直接读取，而波长的测量则通过测量相邻两个波峰（或波谷）之间的距离来实现。
三、实验仪器1、超声波发射与接收装置2、信号发生器3、示波器4、游标卡尺四、实验步骤1、连接实验仪器将超声波发射与接收装置、信号发生器和示波器正确连接。
2、调节信号发生器设置合适的频率和幅度，使超声波发射装置正常工作。
3、测量超声波频率在信号发生器上直接读取输出的超声波频率。
4、测量波长移动接收装置，在示波器上观察到稳定的波形。
使用游标卡尺测量相邻两个波峰（或波谷）之间的距离，多次测量取平均值，得到波长。
5、记录数据将测量得到的频率和波长数据记录下来。
6、重复实验为了减小误差，重复进行多次实验，获取多组数据。
五、实验数据及处理实验次数频率（kHz）波长（mm）声速（m/s）1 400 820 32802 400 815 32603 400 818 32724 400 822 32885 400 816 3264平均值 400 818 3272计算平均值：频率平均值＄f_{平均} ＝ 400$ kHz波长平均值＄λ_{平均} ＝ 818$ mm声速平均值＄v_{平均} ＝ f_{平均}×λ_{平均} ＝400×10^3×818×10^｛－3} ＝ 3272$ m/s六、误差分析1、仪器误差信号发生器和示波器的精度有限，可能导致频率和波长测量的误差。
袂四川大学实验报告书羁课程名称：实验名称：超声波探伤实验专业：班号：姓名：学号：蕿系别：肅实验日期：2013年3月10日同组人姓名：教师评定成绩：芃一、实验名称蚃超声波探伤实验莈二、实验目的荿1.了解探伤仪的简单工作原理蚄2.熟悉超声波探伤仪、探头和标准试块的功用膁3.了解有关超声波探伤的国家标准莁4.掌握超声波探伤的基本技能葿三、主要实验仪器肅CTS-22型超声波探伤仪试块探头直尺机油袃四、实验原理A 型脉冲反射式超声波探伤仪，仪器屏横坐标表示超声波在工件中的传播时膀实验中广泛应用的是间（或传播距离）纵坐标表示反射回波波高。
根据光屏上缺陷波的位置和高度，可以确定缺陷的位置和大小。
A 型脉冲式超声波探伤仪的工作原理：电路接通后，同步电路产生同步脉冲信号，同时触发发射、扫描电路。
发射电路被触发后产生高频脉冲作用于探头，通过探头的逆电压效应将电信号转换为声信号，发射超声波。
超声波在遇到异质界面（缺陷或底面）反射回来呗探头吸收。
通过探头的正电压效应将信号转换为电信号，并送至放大电路呗放大检波，然后加到荧光屏垂直偏转板上，形成重叠的缺陷波 F 和底波B。
扫描电路被处罚后产生锯齿波，加到荧光屏水平偏转板上，形成一条扫描亮线，将缺陷波 F 和底波B按时间展开。
其工作原理图如下图所示：薈五、实验内容与步骤蒆一．超生波探伤仪的使用、仪器性能的测定、仪器与直探头综合性能测定莁实验要求： 1. 掌握仪器主要性能：水平线性、垂直线性和动态范围的测试方法；罿 2. 掌握仪器和直探头主要综合性能：盲区、分辨力、灵敏度余量的测试方法。
蚈背景知识:蚃1. 仪器的主要性能：肃 A. 水平线性仪器荧光屏上时基线水平刻度值与实际声程成正比的程度。
蚈 B. 垂直线性仪器荧光屏上的波高与输入信号幅度成正比的程度。
螈 C. 动态范围指反射信号从垂直极限衰减到消失所需的衰减量。
肄 2. 仪器与探头的主要综合性能：蒁 A. 盲区从探侧面到能发现缺陷的最小距离成为盲区，其内缺陷不能发现。
螁 B. 分辨力在荧光屏上区分距离不同的相邻两缺陷的能力。
袈 C. 灵敏度余量指仪器与探头组合后在一定范围内发现微小缺陷的能力。
蒅 D. 声束扩散角扩散角的大小取决于超声波的波长与探头晶片直径的大小。
700 式中D为探头直径膂 D0 为波长蒀实验步骤：袈1. 水平线性的测试袆A. 调节有关旋钮。
使时基线清晰明亮，并与水平刻度线重合。
蚀B. 将探头通过耦合剂置于CSK-IA 试块上，如图所示。
芈C.调节有关旋钮，使荧光屏上出现五次底波B1~B5,且使B1、B5前沿分别对准水平刻度 2.0 和10.0 ，如图所示。
羈D.观察记录B2、B3、B4 与水平刻度值的偏差值a2、a3、a4。
羂表一：测量水平线性误差（五次底波法）（单位：cm）莂底波次数肇B1 肈B2 莃B3 袀B4 肀B5膈水平刻度标定值螄2薂4衿6芇8 膅10羀实际读数薈2莇3.5 薆5.3 螂7.5 蚁10蒇偏差ai 螃0蒄0.5 莀0.7 蒇0.5 膄0袁E. 计算水平线性误差|a max |腿X 100% 式中：a max -- - a2、a3 、a4 中最大者；B----- 荧光屏水平满刻度值。
0.8b0.7薇由计算可知= 100% 8.75%0.8 10可知该仪器的水平线性不能满足要求的<=2%薅2. 垂直线性的测试薃A.[ 抑制] 至“0”，衰减器保留30dB 衰减余量。
羇B. 探头通过耦合剂置于CSK-IA 试块上，如图所示，并用压块恒定压力。
蚇C.调[ 增益] 使底波达荧光屏满幅100%，但不饱和，作为0dB.羅D.固定[ 增益] ，调节衰减器，每次衰减2dB,并记下相应回波高度Hi 填入表中，直至消失。
肁表2：垂直线性数据记录表羀衰减量i/dB 螇0 肂2 螃蝿6 袇8 蒃莀30芁蒈羆袄羃薁肆芅莁4 10 12 14 16 18 20 22 24 26 28膃绝聿10 膆蒂0肆蚆螃薀袈芆芃节袀莆蚄螀虿蒆肅回实对波8.2 5.3 4.3 3.4 2.7 2.2 1.9 1.3 0.9 0.6 0.4 0.2 0.16.5波测高%高度蒈薆蒆相蒁82 蚅螅9莅6 螂4 螈2袅1螆0 羀薃蚂芀蚅羄莄罿对波100 65 53 43 34 27 22 19 13高%薄螁理想相对羅袂羁蕿肅芃蚃莈荿蚄膁莁葿肅袃膀3.2 波高%100 7.9 6.3 5.0 4.00.963.1 50.1 39.8 31.6 25.1 20.0 15.8 12.6 10.0薈偏差蒆0 莁罿蚈蚃肃蚈螈肄蒁蒅螁-1 袈膂-3 蒀-3 袈-3.22.6 2.93.2 2.4 1.9 2.0 3.21.90.4 -1.9 -2.3衰减id HB后的波高i袆表中：相对波高%=100%衰减0dB H时波高{20lgHHii}蚀E. 计算垂直线性误差D= （| d |+| d2 | ）%；式中：1 d1------实测值与理想值的最大实测值与理想值的最大正偏差；负偏差。
d2 芈ZBY230-84 标准规定仪器的垂直线性误差<=8%羈3. 动态范围的测试羂A.[ 抑制] 至“0”，衰减器保留30dB.莂B. 探头置于图中 A 处，调[ 增益] 使底波B1达满幅的80%。
肇C.固定[ 增益] ，记录此时的衰减余量N1，调[ 衰减器] 使底波B1 将于1mm，记录此时的衰减余量N2。
肈D.计算动态范围N1 N2=26dB莃ZBY230-84 标准规定仪器的动态范围>=26dB.袀4. 盲区的测试肀A.[ 抑制] 至“0”，其它旋钮位置适当。
膈B. 将探头置于图中所示。
螄C.调[ 增益] 、[ 水平] 等旋钮，观察始波后有无独立回波。
薂D.盲区范围的估计：探头置于Ⅰ处有独立回波，盲区小于5mm；探头置于Ⅰ处无独立回波，与Ⅱ处有独立回波，盲区在5~10mm之间；探头置于Ⅱ处无独立回波，盲区大于10mm；一般规定盲区不大于7mm。
衿5. 分辨力的测定芇A.[ 抑制] 至“0”，其它旋钮位置适当。
膅B. 探头置于图示位置的Ⅲ处，前后左右移动探头，使荧光屏上出现声程为85、91、100 的三个反射波A、B、C。
a 6a羀C.当A、B、C不能分开时，则分辨力F1 为：(mm)F (91 85)1 a ba- b-薈D.当A、B、C能分开时，则分辨力F2 为：c 6c F (91 85)2（mm）a a莇JB1834-76 标准规定分辨力不大于6mm。
薆6. 灵敏度余量的测试螂A.[ 抑制] 至“0”，[ 增益] 最大，[ 发射强度] 至强。
蚁B. 连接探头，探头置于图示的位置（灵敏度余量试块200/ φ2 平底孔试块），调[ 衰减器] 使φ2 平底孔回波达满幅的50%，记录此时[ 衰减器] 的读数N1=58.C.灵敏度余量N=80-N1=22.二．表面声能损失的测定实验要求： 1. 了解不同表面粗糙度探测面对透入声能的影响2. 掌握直探头探伤时表面声能损失值得测定方法实验步骤：0.10直探头探伤时表面耦合损失的测定A. 将2.5P20 探头置于对比试块（CSK-ⅢA）上，调[ 衰减] 、[ 增益] 按钮，使底波B1达满幅的50%，将记录[ 衰减器] 读数N1.B. 将探头移至待测试快上，固定[ 增益] 不动，调[ 衰减器] ，是底波达50%，记录衰减器读数N2。
C.计算二者表面耦合损失差：=N2-N1（dB）。
三．材料衰减系数的测定实验要求：掌握材料综合衰减系数的测定方法背景知识：63.2介质衰减系数公式如下63.3厚板试件介质衰减系数实验步骤：2.7 薄板工件（板厚<=1.64N）衰减系数的测定（N= / 42.8 D ）2A. 用2.5P20Z 探头对准厚度为30mm的薄板工件底面，调节仪器使示波屏上出现B1~B2底波，调[ 增益] 使B2 达50%基准高，再用[ 衰减器] 将B1 调至50%，记录此时所衰减的分贝值1，则分质的衰减系数为（不计反射损失）：α= l/40(dB/mm)B. 用5.0P20Z 探头重复上述过程，测出相应的分贝差2，则衰减系数为2 402.9 厚板工件（板厚>1.64N）衰减系数的测定A. 用 2.5P20Z 探头对准厚度为300mm的厚板工件底面，调节仪器使示波屏上出现B1~B2底波，调[ 增益] 使B2 达50%基准高，再用[ 衰减器] 将B1 调至50%，记录此时所衰减的分贝值3，则分质的衰减3-6系数为：（d / mm）B 4004 - 6B. 用5.0P20Z 探头重复上述过程，测出相应的分贝差4，则衰减系数为（d / mm）B 400式中为单声程衰减系数。
在实际探测中长用到双声程衰减系数，此时分母直接为x。
四．钢板的纵波探伤实验要求：掌握超声波纵波检测操作的技能，掌握钢板接触探伤的方法背景知识：钢板经过轧刚而成，大部分缺陷与板面平行，钢板探伤时一般用 2.5~5MHZ 10~30mm的探头探伤，全面或列线扫查。
探伤钢板调节灵敏度的方法有两种。
一种是利用 5 平底孔试块来调，一种是钢板多次底波来调。
探伤中，以下几种情况记录缺陷面积：1.10无底波，只有缺陷波的多次反射；2. 缺陷波与底波同时存在；3. 无底波，只有多个紊乱的缺陷波；0.5既无缺陷波，有无底波。
实验步骤：0.9采用对比试块法A. 调节扫描速度，使时基扫描线清晰明亮，并与水平刻度线重合。
B. 调节扫描速度探头耦合与T=30mm钢板试块边缘，调整微调和水平，式底波B1、B2 分别对准30 和60，这时扫描速度为1:1. 定标后深度微调和脉冲位移就不能再动。
C.测表面补偿。
按（二）表面声能损失测定直探头方法测试。
D.调节起始灵敏度探头对准100x100x46 试块上 5 平底孔, 找到 5 平底孔最大回波，调节增益使5 平底孔的第一次回波达满幅的50%即可，假设此时衰减器读数为A1；然后再增加表面补偿dB, 此时衰减器读数即为起始灵敏度A0.E. 扫查探测扫描前将增益读数调到起始灵敏度A0dB.在钢板探侧面上均匀涂上耦合剂，把直探头置于钢板上作100%扫查，注意探头移动间距小于晶片尺寸，移动速度不大于150mm/s。
在扫查过程中发现有回波高度超过50%刻度的却显示，应立刻在发现缺陷的位置做标记，然后继续扫查，直至整个探测面扫查完毕。
确认有几处缺陷，再逐一进行缺陷评定。
F. 缺陷评定 a. 缺陷定位 b. 缺陷定量 c. 缺陷面积或长度评定G.记录检查结果，填写实验报告。
五．超生波探伤仪与斜探头综合性能测试实验要求：掌握现场测试斜探头性能参数的基本方法背景知识：斜探头入射点是指探头发射的声束轴线与探头碶块底面的交点。
入射点至探头前沿的距离为探头前沿长度。
斜探头的折射角是指工件中的横波折射角β，横波折射角的正切值成为探头的K 值。
