快干水泥特性

硅酸盐水泥熟料的矿物组成1、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。

硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。

2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。

硅酸二钙是决定硅酸盐水泥后期强度的矿物。

3、铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。

铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。

由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物”。

4、铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。

由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”。

硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。

掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O。

2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号P·S。

3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P·P。

4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥（简称粉煤灰水泥）,代号P·F。

5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P·C。

除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。

六大水泥的特性及使用范围一、硅酸盐水泥优点：①凝结硬化快；②早期强度高；③水泥强度等级高；④抗冻性好；⑤耐磨性好；⑥干缩性较小。

缺点：①水化热较高；②耐酸碱和硫酸盐类的化学侵蚀差。

适用于：①一般地上工程和不受侵蚀的地下工程；②在低温条件下需要强度发展要求较高的工程；③早期强度要求较高的工程；④配制高强度等级混凝土；⑤无腐蚀水中的受冻工程。

不适用于：①大体积混凝土工程；②受化学侵蚀的工程。

二、普通硅酸盐水泥优点：①早期强度高；②凝结硬化快；③抗冻性好。

缺点：①水化热较高；②抗水性差；③耐酸碱和硫酸盐类的化学侵蚀差。

适用于：①一般地上工程和不受侵蚀作用的地下工程，以及不受水压作用的工程；②无腐蚀水中的受冻工程；③早期强度要求较高的工程；④在低温条件下需要强度发展较快的工程，但每日平均气温在4。

（:以下或最低气温在-3。

C 以下时，应按冬季施工规定办理。

不适用于：①水利工程的水中部分；②大体积混凝土工程；③受化学侵蚀的工程。

三、火山灰质硅酸盐水泥优点：①对硫酸盐类侵蚀的抵抗能力强；②抗水性好；③水化热较低；④在湿润环境中后期强度的增进率较大；⑤在蒸汽养护中强度发展较快。

缺点：①早期强度低，凝结较慢，在低温环境中尤甚；②耐冻性差；③吸水性大；④干缩性较大。

适用于：①地下、水中工程及经常受较高水压的工程；②受海水及含硫酸盐类溶液侵蚀的工程；③大体积混凝土工程；④蒸汽养护的工程；⑤远距离运输的砂浆和混凝土。

不适用于：①气候干热地区或难于维持20-30d内经常湿润的工程；②早期强度要求高的工程；③受冻工程。

四、矿渣硅酸盐水泥优点：①对硫酸盐类侵蚀的抵抗能力及抗水性较好；②耐热性好；③水化热低；④在蒸汽养护中强度发展较快；⑤在潮湿环境中后期强度增进率较大。

缺点：①早期强度低，凝结较慢，在低温环境中尤甚；②耐冻性较差；③干缩性大，有泌水现象。

适用于：①地下、水中和海水中的工程，以及经常受高水压的工程；②大体积的混凝土工程；③蒸汽养护的工程；④受热工程；⑤代替普通硅酸盐水泥用于地上工程，但应加强养护，亦可用于不常受冻融交替作用的受冻工程。

特性水泥和专用水泥概述在土木工程中除了使用上述通用硅酸盐水泥外，为了满足某些工程的特殊性能要求，还常采用特性水泥和专用水泥。

1.铝酸盐水泥铝酸盐水泥是以钙质和铝质材料为主要原料，按适当比例配制成生料，煅烧至完全或部分熔融，并经冷却所得以铝酸钙为主要矿物组成的铝酸盐水泥熟料，磨细制成的水硬性胶凝材料，代号CA。

（1）矿物组成铝酸盐水泥按水泥中Al2O3含量（质量分数）分为CA50、CA60、CA70和CA80四类，其化学成分见表4.8。

其中，CA50根据强度分为CA50-Ⅰ、CA50-Ⅱ、CA50-Ⅲ、CA50-Ⅳ四个类型，CA60根据主要矿物组成分为CA60-Ⅰ和CA60-Ⅱ两个类型。

表4.8 铝酸盐水泥分类与化学成分（GB/T 201—2015）（%）铝酸盐水泥的主要矿物成分见表4.9。

表4.9 铝酸盐水泥的主要矿物成分除了上述的铝酸盐外，铝酸盐水泥还含有少量的硅酸二钙等成分。

（2）水化及硬化铝酸一钙是铝酸盐水泥的主要组成矿物，其水化反应与温度有较大关系。

当温度小于20℃时，其水化反应如下：当温度在20～30℃时，其水化反应如下：当温度大于30℃时，其水化反应如下：二铝酸一钙的水化产物与铝酸一钙的水化产物基本相同，其水化产物数量较少，对铝酸盐水泥的影响不大。

七铝酸十二钙水化速度快，但强度低。

硅铝酸二钙又称方柱石，为惰性矿物。

少量的硅酸二钙水化生成水化硅酸钙凝胶。

由以上水化反应看出，铝酸盐水泥的水化产物主要是水化铝酸一钙（CAH10）、水化铝酸二钙（C2AH8）和铝胶（Al2O3·3H2O）。

CAH10和C2AH8是针状和片状晶体，能在早期相互连成坚固的结晶连生体，同时生成的氢氧化铝凝胶填充在晶体的空隙内，形成密实的结构。

因此，铝酸盐水泥早期强度增长很快。

CAH10和C2AH8是亚稳定型的，随着时间的推移，会逐渐转变为稳定的C3AH6，转化过程随着温、湿度的升高而加速。

晶型转变的结果是水泥石内析出大量的游离水，固相体积减缩约50%，增加了水泥石的孔隙率，同时，由于C3AH6本身强度较低，所以水泥石的强度下降。

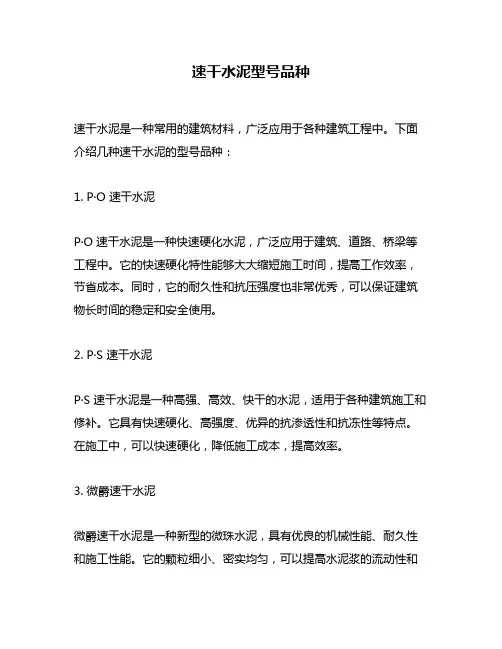

速干水泥型号品种速干水泥是一种常用的建筑材料，广泛应用于各种建筑工程中。

下面介绍几种速干水泥的型号品种：1. P·O 速干水泥P·O 速干水泥是一种快速硬化水泥，广泛应用于建筑、道路、桥梁等工程中。

它的快速硬化特性能够大大缩短施工时间，提高工作效率，节省成本。

同时，它的耐久性和抗压强度也非常优秀，可以保证建筑物长时间的稳定和安全使用。

2. P·S 速干水泥P·S 速干水泥是一种高强、高效、快干的水泥，适用于各种建筑施工和修补。

它具有快速硬化、高强度、优异的抗渗透性和抗冻性等特点。

在施工中，可以快速硬化，降低施工成本，提高效率。

3. 微爵速干水泥微爵速干水泥是一种新型的微珠水泥，具有优良的机械性能、耐久性和施工性能。

它的颗粒细小、密实均匀，可以提高水泥浆的流动性和保水性。

同时，它的硬化速度较快，可以有效地缩短施工时间，提高生产效率和工作效益。

4. 阳明速干水泥阳明速干水泥是一种特殊的速干水泥，具有高流动性和耐久性等优点。

它的制备工艺先进，控制质量稳定，产品质量优良。

在建筑施工中，它可以快速硬化，减少施工周期，提高生产效率，节约成本。

同时，它的耐久性和抗压性能也十分出色。

5. 速干砂浆速干砂浆可以快速硬化，并且耐久性较高，广泛应用于各种施工场合，如地板、墙面、顶棚、家具等。

它的制备过程简单，容易施工，可以大大提高施工效率。

总的来说，速干水泥是一种非常实用和高效的建筑材料，有着广泛的应用前景。

在使用过程中，需要注意产品品牌的选择，避免购买劣质产品。

另外，在施工过程中也需要严格按照相关规范进行操作，确保施工质量和工作安全。

常用水泥的主要特性和适用范围硅酸盐水泥的性质、应用与存放（一）硅酸盐水泥的性质与应用1、早期及后期强度均高：适用于预制和现浇的混凝土工程、冬季施工的混凝土工程、预应力混凝土工程等。

2、抗冻性好：适用于严寒地区和抗冻性要求高的混凝土工程。

3、耐腐蚀性差：不宜用于受流动软水和压力水作用的工程，也不宜用于受海水和其它腐蚀性介质作用的工程。

4、水化热高：不宜用于大体积混凝土工程。

5、抗炭化性好：适合用于二氧化碳浓度较高的环境，如翻砂、铸造车间等。

6、耐热性差：不得用于耐热混凝土工程。

7、干缩小：可用于干燥环境。

8、耐磨性好：可用于道路与地面工程。

酸盐水泥的运输与储存水泥在运输过程中，须防潮与防水。

散装水泥须分库储存，袋装水泥的堆放高度不得超过十袋；水泥不宜久存，超过三个月的水泥须重新试验，确定其标号。

①普通硅酸盐水泥的主要特性和适用范围：（一）主要特性：a、比重为3～3．2，容重为1100～1300公斤／立方米；b、早期强度增长快，在标准养护条件下，3天的抗压强度可达28天强度的40％左右； C、水化热高，在低温情况下（ 4～10 t）强度进展很快，耐冻性好；d、和易性好；e、抗腐蚀性差。

（二）适用范围：普通水泥适用于混凝土、钢筋混凝土和预应力混凝土的地上、地下和水中结构（其中包括受反复冰冻作用的结构）以及需要早期达到要求强度的结构，配制耐热混凝土等，但不宜用于大体积混凝土工程及受侵蚀的结构中。

②矿渣水泥的特性及适用范围：（一）主要特性：a、比重为2．85～3，容重为850～1150公斤/立方米；b、早期强度比同标号普通水泥低，但后期强度增长较快；C、水化热较低，耐冻性较差，在低温环境中强度增长较慢；d、需水量比普通水泥大5％，所以干缩性也较大；e、耐热性较好。

（二）适用范围：矿渣水泥适用于混凝土、钢筋混凝土和预应力混凝土的地上、地下和水中结构，也可用于大体积混凝土结构和配制耐热混凝土等，不宜用于早期强度要求较高的结构中。

719快干水的成分一、快干水的定义与用途快干水是一种具有快速干燥特性的溶液。

它由多种成分组成，通过调整比例和加入特定物质实现其快速干燥的效果。

快干水在各个领域都有广泛的应用，特别适用于需快速干燥的场合，如艺术创作、建筑、化妆品等。

二、快干水的主要成分1. 水水是快干水最基本的成分，占据了整个溶液的主体。

水的分子具有极性，使得快干水能够更好地与其他物质相溶，并提供溶剂作用。

2. 溶剂溶剂是指能够溶解其他物质的物质。

在快干水中，常用的溶剂有醇类、醚类等有机溶剂。

这些溶剂具有较快的挥发性和蒸发性，能够在短时间内使溶液中的水分迅速蒸发，从而实现快速干燥的效果。

3. 干燥剂为了提高快干水的干燥速度，常需要添加一些干燥剂。

常见的干燥剂有二氧化硅、氯化钙等，它们能够吸附周围的水分，加速溶液中水分的蒸发速度。

4. 防腐剂防腐剂是为了防止快干水在长期储存过程中发生微生物污染。

常用的防腐剂有苯氧乙醇、对羟基苯甲酸酯等，它们能够抑制细菌和霉菌的生长。

5. 调节剂为了调整快干水的性能和质地，常需要添加一些调节剂。

调节剂可以改变溶液的黏稠度、干燥速度和干燥后的硬度等特性。

常见的调节剂有甘油、聚合物等。

三、快干水的制备与工艺1. 原料准备制备快干水的首要任务是准备好所需的原料。

根据不同的配方，原料的种类和比例会有所不同。

通常需要精确称量和混合原料，确保得到预期的配方。

2. 溶解与混合原料准备完成后，需要将其溶解在适量的溶剂中，并进行充分的混合。

溶解和混合的过程要保持一定的温度和湿度，以促进各种成分的溶解和反应。

3. 改变粘度与干燥速度通过添加适量的调节剂，调整溶液的粘度和干燥速度。

这一步需要仔细控制添加的量，确保溶液具有适合的流动性和干燥性。

4. 加入干燥剂根据需要，将适量的干燥剂加入溶液中。

干燥剂的加入可以加快水分的蒸发速度，使溶液更快地干燥。

5. 调整pH值和添加防腐剂根据需要，通过调整溶液的pH值，使其更适合特定的应用场合。

硅酸盐水泥熟料的矿物组成1、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。

硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。

2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。

硅酸二钙是决定硅酸盐水泥后期强度的矿物。

3、铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。

铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。

由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物”。

4、铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。

由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”。

硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。

掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O。

2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号P·S。

3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P·P。

4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥（简称粉煤灰水泥）,代号P·F。

5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P·C。

除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。

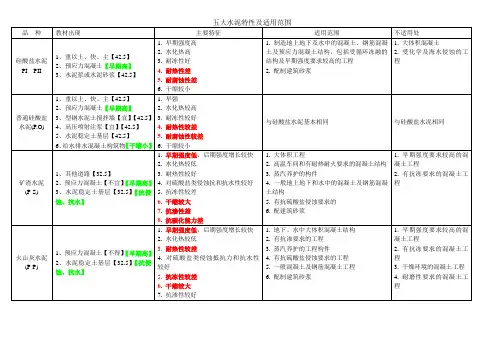

五大水泥特性及适用范围品种教材出现主要特征适用范围不适用处硅酸盐水泥PI PII 1、重以上、快、主【42.5】2、预应力混凝土【早期高】3、水泥浆或水泥砂浆【42.5】1. 早期强度高2. 水化热高3. 耐冻性好4. 耐热性差5. 耐腐蚀性差6. 干缩较小1. 制造地上地下及水中的混凝土、钢筋混凝土及预应力混凝土结构，包括受循环冻融的结构及早期强度要求较高的工程2. 配制建筑砂浆1. 大体积混凝土2. 受化学及海水侵蚀的工程普通硅酸盐水泥(P.O) 1、重以上、快、主【42.5】2、预应力混凝土【早期高】3、型钢水泥土搅拌墙【宜】【42.5】4、高压喷射注浆【宜】【42.5】5、水泥稳定土基层【42.5】6、给水排水混凝土构筑物【干缩小】1. 早强2. 水化热较高3. 耐冻性较好4. 耐热性较差5. 耐腐蚀性较差6. 干缩较小与硅酸盐水泥基本相同与硅酸盐水泥相同矿渣水泥(P·S) 1、其他道路【32.5】2、预应力混凝土【不宜】【早期高】3、水泥稳定土基层【32.5】【抗侵蚀、抗水】1. 早期强度低，后期强度增长较快2. 水化热较低3. 耐热性较好4. 对硫酸盐类侵蚀抗和抗水性较好5. 抗冻性较差6. 干缩较大7. 抗渗性差8. 抗碳化能力差1. 大体积工程2. 高温车间和有耐热耐火要求的混凝土结构3. 蒸汽养护的构件4. 一般地上地下和水中的混凝土及钢筋混凝土结构5. 有抗硫酸盐侵蚀要求的6. 配建筑砂浆1. 早期强度要求较高的混凝土工程2. 有抗冻要求的混凝土工程火山灰水泥(P·P) 1、预应力混凝土【不得】【早期高】2、水泥稳定土基层【32.5】【抗侵蚀、抗水】1. 早期强度低，后期强度增长较快2. 水化热较低3. 耐热性较差4. 对硫酸盐类侵蚀抵抗力和抗水性较好5. 抗冻性较差6. 干缩较大7. 抗渗性较好1. 地下、水中大体积混凝土结构2. 有抗渗要求的工程3. 蒸汽养护的工程构件4. 有抗硫酸盐侵蚀要求的工程5. 一般混凝土及钢筋混凝土工程6. 配制建筑砂浆1. 早期强度要求较高的混凝土工程2. 有抗冻要求的混凝土工程3. 干燥环境的混凝土工程4. 耐磨性要求的混凝土工程粉煤灰水泥(P·F) 1、预应力混凝土【不得】【早期高】1. 早期强度低，后期强度增长较快2. 水化热较低3. 耐热性较差4. 对硫酸盐类侵蚀和抗水性较好5. 抗冻性较差6. 干缩较小7. 抗碳化能力较差1. 地上、地下、水中和大体积混凝土工程2.蒸汽养护的构件3. 有抗裂性要求较高的构件4. 有抗硫酸盐侵蚀要求的5. 一般混凝土工程6. 配制建筑砂浆1. 早期强度要求较高的混凝土工程2. 有抗冻要求的混凝土工程3. 抗碳化要求的混凝土工程红色-不好的性能绿色-匹配性能要求。

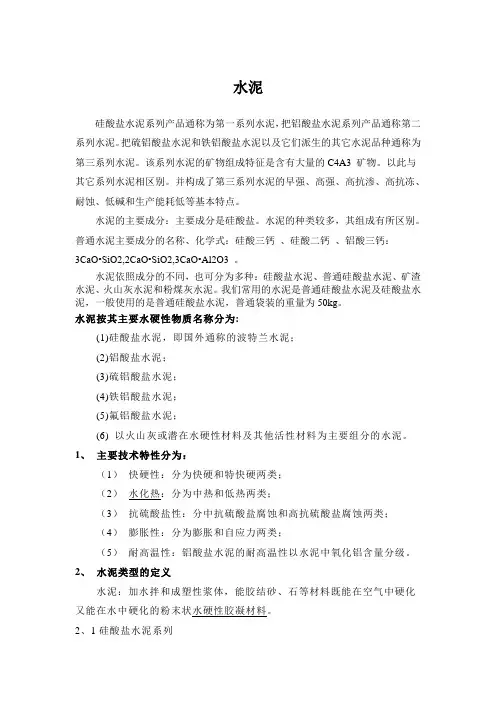

水泥硅酸盐水泥系列产品通称为第一系列水泥，把铝酸盐水泥系列产品通称第二系列水泥。

把硫铝酸盐水泥和铁铝酸盐水泥以及它们派生的其它水泥品种通称为第三系列水泥。

该系列水泥的矿物组成特征是含有大量的C4A3 矿物。

以此与其它系列水泥相区别。

并构成了第三系列水泥的早强、高强、高抗渗、高抗冻、耐蚀、低碱和生产能耗低等基本特点。

水泥的主要成分：主要成分是硅酸盐。

水泥的种类较多，其组成有所区别。

普通水泥主要成分的名称、化学式：硅酸三钙、硅酸二钙、铝酸三钙：3CaO•SiO2,2CaO•SiO2,3CaO•Al2O3 。

水泥依照成分的不同，也可分为多种：硅酸盐水泥、普通硅酸盐水泥、矿渣水泥、火山灰水泥和粉煤灰水泥。

我们常用的水泥是普通硅酸盐水泥及硅酸盐水泥，一般使用的是普通硅酸盐水泥，普通袋装的重量为50kg。

水泥按其主要水硬性物质名称分为:(1)硅酸盐水泥，即国外通称的波特兰水泥；(2)铝酸盐水泥；(3)硫铝酸盐水泥；(4)铁铝酸盐水泥；(5)氟铝酸盐水泥；(6) 以火山灰或潜在水硬性材料及其他活性材料为主要组分的水泥。

1、主要技术特性分为：（1）快硬性：分为快硬和特快硬两类；（2）水化热：分为中热和低热两类；（3）抗硫酸盐性：分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀两类；（4）膨胀性：分为膨胀和自应力两类；（5）耐高温性：铝酸盐水泥的耐高温性以水泥中氧化铝含量分级。

2、水泥类型的定义水泥：加水拌和成塑性浆体，能胶结砂、石等材料既能在空气中硬化又能在水中硬化的粉末状水硬性胶凝材料。

2、1硅酸盐水泥系列(1) 硅酸盐水泥：由硅酸盐水泥熟料、0%~5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥，分P.I和P.II,即国外通称的波特兰水泥。

(2) 普通硅酸盐水泥：由硅酸盐水泥熟料、6%~15%混合材料，适量石膏磨细制成的水硬性胶凝材料,称为普通硅酸盐水泥（简称普通水泥）,代号：P.O。

(3) 矿渣硅酸盐水泥：由硅酸盐水泥熟料、粒化高炉矿渣和适量石膏磨细制成的水硬性胶凝材料, 称为矿渣硅酸盐水泥，代号：P.S。

快速路面修复方案利用快干水泥混凝土技术破除路面及恢复施工快速路面修复方案是为解决路面损坏问题而采取的一种有效方式。

在传统路面修复中，由于需要等待混凝土完全干燥，施工时间长，给交通和日常生活带来困扰。

而利用快干水泥混凝土技术进行路面修复，不仅缩短了施工时间，还保证了修复质量。

本文将详细介绍快干水泥混凝土技术在路面修复中的应用，并探讨其优势和施工流程。

一、快干水泥混凝土技术的基本原理快干水泥混凝土技术是一种采用快速硬化水泥来制备混凝土的技术。

其基本原理是通过特殊的掺合料和优化的配合比，使水泥混凝土在较短时间内达到一定强度，以便快速交通和正常使用。

二、快干水泥混凝土路面修复的优势1. 缩短施工时间：快干水泥混凝土路面修复相比传统方法，施工时间大幅缩短。

由于快速硬化水泥的特性，混凝土在几小时内就能达到交通强度，使得修复工作迅速进行，减少对交通和周边居民的影响。

2. 提高施工质量：采用快干水泥混凝土技术修复路面，能够保证修复质量。

快速硬化的水泥具有较高的早期强度和耐久性，能够有效抵抗外界环境和交通荷载的影响，延长路面使用寿命。

3. 减少维护成本：传统路面修复需要频繁进行施工和维护，而采用快干水泥混凝土技术修复的路面能够显著降低维护成本。

由于修复质量可靠，维护次数减少，节省了人力和材料资源。

三、快干水泥混凝土路面修复的施工流程1. 路面破除：首先，需要对损坏的路面进行破除。

这可以通过机械设备，如钻孔机、探头等进行，也可根据具体情况选择其他合适的方法。

2. 路面清理：破除路面后，需对剩余碎石、灰尘和杂物进行清理。

这样可以确保新混凝土与路面之间的附着力，并保证施工质量。

3. 快干水泥混凝土浇筑：浇筑快干水泥混凝土前，需要先进行配比，确保水泥、砂子、碎石等材料的合理比例。

然后将水泥混凝土浇筑到破除的路面上，并使用振动器进行均匀震实，以消除空气和空隙。

4. 养护：浇筑完快干水泥混凝土后，需要进行养护。

养护时间根据具体情况而定，但通常需保持路面潮湿一段时间，以促进水泥的早期硬化和强度发展。

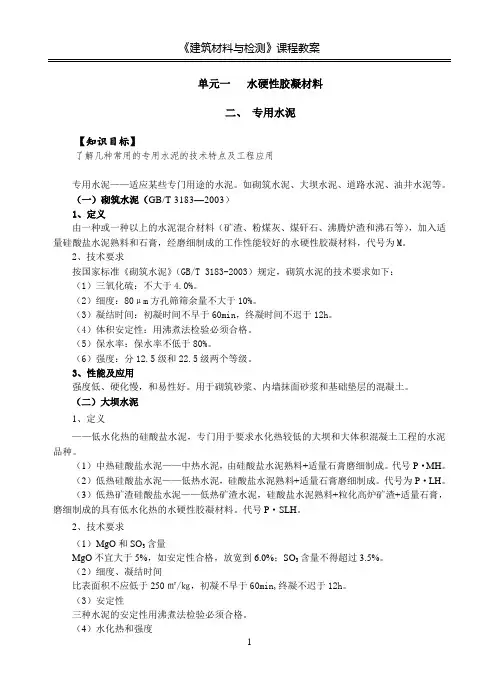

单元一水硬性胶凝材料二、专用水泥【知识目标】了解几种常用的专用水泥的技术特点及工程应用专用水泥——适应某些专门用途的水泥。

如砌筑水泥、大坝水泥、道路水泥、油井水泥等。

（一）砌筑水泥（GB/T 3183—2003）1、定义由一种或一种以上的水泥混合材料（矿渣、粉煤灰、煤矸石、沸腾炉渣和沸石等），加入适量硅酸盐水泥熟料和石膏，经磨细制成的工作性能较好的水硬性胶凝材料，代号为M。

2、技术要求按国家标准《砌筑水泥》（GB/T 3183-2003）规定，砌筑水泥的技术要求如下：（1）三氧化硫：不大于4.0%。

（2）细度：80μm方孔筛筛余量不大于10%。

（3）凝结时间：初凝时间不早于60min，终凝时间不迟于12h。

（4）体积安定性：用沸煮法检验必须合格。

（5）保水率：保水率不低于80%。

（6）强度：分12.5级和22.5级两个等级。

3、性能及应用强度低、硬化慢，和易性好。

用于砌筑砂浆、内墙抹面砂浆和基础垫层的混凝土。

（二）大坝水泥1、定义——低水化热的硅酸盐水泥，专门用于要求水化热较低的大坝和大体积混凝土工程的水泥品种。

（1）中热硅酸盐水泥——中热水泥，由硅酸盐水泥熟料+适量石膏磨细制成。

代号P·MH。

（2）低热硅酸盐水泥——低热水泥，硅酸盐水泥熟料+适量石膏磨细制成。

代号为P·LH。

（3）低热矿渣硅酸盐水泥——低热矿渣水泥，硅酸盐水泥熟料+粒化高炉矿渣+适量石膏，磨细制成的具有低水化热的水硬性胶凝材料。

代号P·SLH。

2、技术要求（1）MgO和SO3含量MgO不宜大于5%，如安定性合格，放宽到6.0%；SO3含量不得超过3.5%。

（2）细度、凝结时间比表面积不应低于250㎡/㎏，初凝不早于60min,终凝不迟于12h。

（3）安定性三种水泥的安定性用沸煮法检验必须合格。

（4）水化热和强度氧化镁、三氧化硫、初凝时间和安定性中有一项不符合国家标准的为不合格品。

3、技术特性及工程应用（1）中热水泥水化热低，抗硫酸盐性能强，干缩率低，耐磨性能好等优点（2）低热水泥绝热温升比中热硅酸盐水泥混凝土低35℃；干缩小，自生体积变形为微膨胀。

第一单元晶体：指材料内部质点呈现规则排列的，具有一定结晶形状的固体。

·玻璃体：熔融的物质经急冷而形成的无定形体。

胶体：指以粒径为的固体颗粒作为分散相，分散在连续相介质中所形成的分散体系。

表面张力：沿液体表面垂直作用于单位长度上的紧缩力。

当水滴与固体间的润湿角大于90°时，水分子之间的内聚力小于水分子与材料分子间的相互吸引力，这种材料称为亲水性材料。

当水滴与固体间的润湿角小于90°时，水分子之间的内聚力大于水分子与材料分子间的相互吸引力，则材料表面不会被水浸润，这种材料称为憎水性材料。

孔隙率：指材料孔隙体积占自然状态下总体积的百分比。

密实度：指与孔隙率对应的概念，即材料的实体体积占自然状态下总体积的百分比。

体积密度：指材料自然状态下，单位体积（包括材料内部所有孔隙体积）的质量。

空隙率：指散粒状材料在堆积体积状态下，固体颗粒之间空隙体积占堆积体积的百分比。

填充率：反映散粒状材料在某堆积体积中被颗粒填充的致密程度。

吸湿性：指材料在潮湿空气中吸收水分的性质。

吸水性：指材料与水接触时吸收水分的性质。

在一定的温度和湿度条件下，当材料向空气中释放水分和吸收水分的速度相同时的含水率称为平衡含水率。

耐水性：指材料长期在水的作用下不破坏，而且强度也不显著降低的性质。

热容量：指材料受热时吸收热量，冷却时放出热量的性质。

导热性：指材料传导热量的能力。

材料强度与其体积密度之比称为比强度。

弹性：指材料在外力作用下产生变形，当外力取消后，能够完全恢复原来形状的性质。

塑性：指在外力作用下材料产生变形，外力取消后，仍保持变形后的形状和尺寸，并且不产生裂缝的性质。

脆性：指材料在外力作用下，无明显塑性变形而突然破坏的性质。

韧性：指在冲击或震动荷载作用下，材料能够吸收较大的能量，同时也能产生一定的变形而不破坏的性质。

硬度：指材料表面抵抗其他物体压入或刻划的能力。

环境协调性：指对资源和能源消耗少、对环境污染少和循环再生利用率高的性质。

普通硅酸盐水泥铝酸三钙含量普通硅酸盐水泥，嗯，说起来可能大家都知道一点吧，毕竟建筑工地上常见，家里装修也能碰上它。

它啊，主要成分就是石灰石、粘土、铁矿石和石膏，经过高温煅烧之后，形成了水泥熟料。

水泥熟料的组成成分很多，其中有一个特别重要的东西，叫做铝酸三钙。

听起来有点高大上对吧？但其实它就是水泥中一个不起眼又非常关键的“角色”。

就像电影里有些演员，虽然戏份不多，但没了他们，故事就不完整了。

要是你不细心观察，根本不会注意到铝酸三钙在水泥里这么重要。

你想啊，一袋水泥买回家，拿到工地上，工人们一用就好。

可是这铝酸三钙，可是让水泥硬化速度和强度都发生了奇妙变化的“幕后黑手”。

你看它在水泥中，恰似锅里的调料，虽然看不见摸不着，但少了它，味道就差劲得多。

要是铝酸三钙的含量过多，水泥会提前“急火攻心”，不容易保存，而且强度差，做出来的东西容易开裂，耐久性也不好。

反过来，如果铝酸三钙含量太少，水泥的早期强度就会偏低，等着水泥完全硬化，也得等得有点久。

你可能会问，为什么铝酸三钙的含量这么关键？说白了，这就是水泥的“性格”决定了它在建筑中的表现。

它含量越高，水泥的早期强度越强，也就是说，水泥快干，能更快地形成硬块。

这个特性在很多紧急工程中可好用了。

比如你在盖楼或者铺路时，天气变化快，工期又紧。

这个时候，水泥就得“争分夺秒”才能达到标准，铝酸三钙就是“加速器”。

但是也有麻烦，铝酸三钙太多了，水泥就会变得“暴躁”——容易发生“热膨胀”现象，这样就容易出现裂缝或老化，久而久之，水泥结构就不稳定了。

就像你自己，如果吃了太多辣椒，心脏可能会受不了，身体也不舒服。

水泥也是，太“急功近利”就容易出事。

好了，大家可能觉得这有点复杂，怎么感觉变成了化学课？其实不是的。

简单来说，铝酸三钙的含量决定了水泥是“温和派”还是“急功近利派”。

这就像你做事，慢慢来，踏实做，还是火急火燎，结果怎样，大家心里有数。

现在，咱们再说说水泥的生产中是如何控制这个铝酸三钙含量的。

水泥砂浆用法水泥砂浆是建筑工程中常见的主要材料之一。

它广泛应用于各种建筑结构中，例如建筑房屋、桥梁、隧道和道路等。

水泥砂浆通过将水泥、砂子、石灰和其他物料混合在一起制成，具有良好的硬化性、耐磨损性和耐水性。

水泥砂浆的用途：1. 建筑结构：水泥砂浆广泛应用于建筑结构的墙体、地板、屋顶、地下室等方面，用于固定和粘合砖、石材、混凝土等建筑材料，提高建筑物的稳定性和耐久性。

2. 修补与维护：水泥砂浆也被广泛用于修补和维护建筑结构。

例如，腐蚀的混凝土可以使用水泥砂浆进行修补，以防止进一步损坏。

3. 道路和桥梁：水泥砂浆的高强度和耐久性使其成为道路和桥梁建设中不可缺少的材料。

它可以用于道路和桥墩的施工，以支撑重量和保护结构。

水泥砂浆的种类：1. 普通水泥砂浆：由水泥、砂子、石灰和水混合而成，适用于一般建筑工程。

2. 高强度水泥砂浆：由高强度水泥、砂子和水混合而成，用于需要极高强度的建筑工程。

3. 快干水泥砂浆：由特殊的水泥和砂子混合而成，具有快干的特性，使用时需要注意控制混合比例和水泥的数量。

水泥砂浆的混合方法：1. 水泥砂浆的混合比例应根据不同种类和用途的水泥砂浆调整。

通常，混合比为水泥：沙子：水=1：2：0.4-0.5。

2. 在混合水泥砂浆时，首先将水倒入混凝土搅拌机或大桶中，然后将水泥和沙子加入搅拌器，并继续搅拌至其均匀混合。

3. 在混合水泥砂浆时，应根据需要和环境条件添加适量的添加剂，例如减水剂、增粘剂和防水剂。

总之，水泥砂浆在建筑工程中使用十分普遍，能够支撑重量、保护结构、延长建筑物的寿命。

对于不同种类和用途的水泥砂浆，混合比例、混合方法和添加剂应视情况而定，以确保其性能和品质。

快干水泥的组成《快干水泥的组成》快干水泥啊，这可是个很有趣的东西。

咱们先得知道，它的主要成分里有硅酸盐。

这硅酸盐就像是水泥世界里的骨干分子，默默撑起了快干水泥的结构框架。

就好比盖房子得有大梁一样，硅酸盐在快干水泥里就起着这么个关键的作用。

想象一下，如果把快干水泥看作是一个小小的建筑团队，硅酸盐就是那些最有力量、最能承重的大力士。

除了硅酸盐呢，还有铝酸盐。

铝酸盐就像是这个团队里的活力小子，它能让水泥的凝固速度加快不少。

我就想起有一次看到工人用快干水泥修补路面，那速度真的很快。

这铝酸盐就像是给水泥注入了一股活力剂，让水泥迫不及待地就开始凝固起来。

另外，快干水泥里还有石膏呢。

石膏在这就像个调节剂，它能控制水泥凝固的速度，不让铝酸盐这个活力小子过于冲动。

如果没有石膏在里面协调，那水泥可能就会凝固得太快，结果反而不太好。

这就像是一群人一起干活，不能大家一股脑地乱冲，得有个人在旁边指挥调节速度一样。

还有一些微量元素也在快干水泥的组成里占着一席之地。

这些微量元素虽然量少，但是作用可不小。

就像炒菜的时候，那些调料虽然放得不多，但是少了它们菜就没了味道。

这些微量元素就像是给快干水泥这个“大菜”加了独特的味道，让它在性能上有了更多的优势。

从制作工艺上来说，这些成分的比例也是很有讲究的。

就像调一杯好喝的果汁，各种水果汁的比例不对，味道就会差很多。

快干水泥里各成分比例要是不合适，那它的快干效果、强度等性能都会受到影响。

在生活中，快干水泥的用处可多了。

像家里的墙角有个小坑洼，用快干水泥一补，很快就又平整了。

这多亏了它独特的组成成分。

工人在抢修一些建筑结构的时候，快干水泥也是得力助手。

它能够快速凝固，让建筑结构尽快恢复稳定。

我觉得啊，快干水泥的组成就像是一场精心编排的舞蹈。

每个成分都有自己的角色，硅酸盐是稳重的基石，铝酸盐是灵动的舞者加快节奏，石膏是智慧的指挥调节着速度，微量元素则是那些给舞蹈增添独特魅力的小细节。

它们共同作用，才让快干水泥有了快速凝固、坚固耐用等特性。
