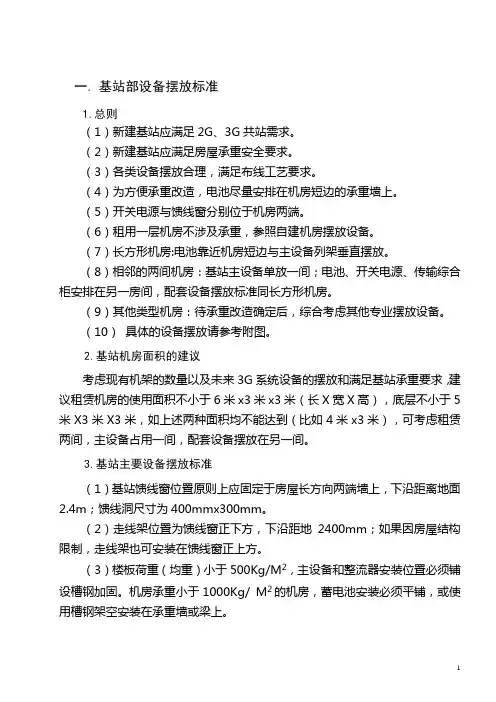

一.基站部设备摆放标准1.总则(1)新建基站应满足2G、3G共站需求。
(2)新建基站应满足房屋承重安全要求。
(3)各类设备摆放合理,满足布线工艺要求。
(4)为方便承重改造,电池尽量安排在机房短边的承重墙上。
(5)开关电源与馈线窗分别位于机房两端。
(6)租用一层机房不涉及承重,参照自建机房摆放设备。
(7)长方形机房:电池靠近机房短边与主设备列架垂直摆放。
(8)相邻的两间机房:基站主设备单放一间;电池、开关电源、传输综合柜安排在另一房间,配套设备摆放标准同长方形机房。
(9)其他类型机房:待承重改造确定后,综合考虑其他专业摆放设备。
(10)具体的设备摆放请参考附图。
2.基站机房面积的建议考虑现有机架的数量以及未来3G系统设备的摆放和满足基站承重要求,建议租赁机房的使用面积不小于6米x3米x3米(长X宽X高),底层不小于5米X3米X3米,如上述两种面积均不能达到(比如4米x3米),可考虑租赁两间,主设备占用一间,配套设备摆放在另一间。
3.基站主要设备摆放标准(1)基站馈线窗位置原则上应固定于房屋长方向两端墙上,下沿距离地面2.4m;馈线洞尺寸为400mmx300mm。
(2)走线架位置为馈线窗正下方,下沿距地2400mm;如果因房屋结构限制,走线架也可安装在馈线窗正上方。
(3)楼板荷重(均重)小于500Kg/M2,主设备和整流器安装位置必须铺设槽钢加固。
机房承重小于1000Kg/ M2的机房,蓄电池安装必须平铺,或使用槽钢架空安装在承重墙或梁上。
(4)主设备槽钢位置与走线架外沿平齐;蓄电池槽钢必须安装在承重梁或者承重墙上,距离后墙面不小于20cm,根据蓄电池规格可合理变化。
(5)对于诺基亚DE34设备,开关电源、传输综合架、主设备自右向左排列;对于诺基亚ULTRASITE设备, 开关电源、传输综合架、主设备可以自右向左排列,也可以自左向右排列。
对于摩托罗拉设备,可按照开关电源、传输综合架、基站主设备自右向左排列;也可按照开关电源、基站主设备、传输综合架自右向左排列,但要预留主设备扩容机位;相邻机柜间距不得超过2mm,并且设备前平面在一条线上。
标准化施工图片
无线基站室外部分:
上塔室外天线安装人员必须使用安全带
安装完毕的天线馈线与室外跳线连接
塔上平台馈线的走线
塔上平台工具包在不使用时,应扣紧袋口并固定在塔上
室外馈线转弯遇有棱角处必须作保护措施
回水弯无线基站室内部分:
馈线与室内跳线的连接(单系统)馈线与室内跳线的连接(双系统)
室内布线应横平竖直,尽量不交叉
手动压接钳压接地线
室内设备安装:
室内设备安装标记固定位置
使用电锤打孔,同时使用吸尘器
吸去飞尘及沙粒
使用香槟锤调整机架,使之对齐
水平尺垂直度的
测量
水平尺水平度的测量
车辆及工具仪表
安立S331D
Bird4000A
Bird4304A
工具的摆放
罗盘的使用
机械套筒安全防护用品的使用
安全帽及安全带的使用
护栏外安全施工悬空条件下安全施工。

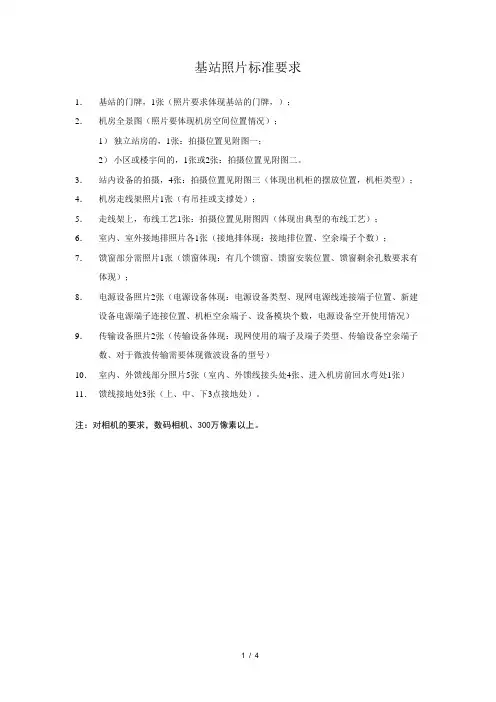

基站照片标准要求
1.基站的门牌,1张(照片要求体现基站的门牌,);
2.机房全景图(照片要体现机房空间位置情况);
1)独立站房的,1张:拍摄位置见附图一;
2)小区或楼宇间的,1张或2张:拍摄位置见附图二。
3.站内设备的拍摄,4张:拍摄位置见附图三(体现出机柜的摆放位置,机柜类型);4.机房走线架照片1张(有吊挂或支撑处);
5.走线架上,布线工艺1张:拍摄位置见附图四(体现出典型的布线工艺);
6.室内、室外接地排照片各1张(接地排体现:接地排位置、空余端子个数);
7.馈窗部分需照片1张(馈窗体现:有几个馈窗、馈窗安装位置、馈窗剩余孔数要求有体现);
8.电源设备照片2张(电源设备体现:电源设备类型、现网电源线连接端子位置、新建设备电源端子连接位置、机柜空余端子、设备模块个数,电源设备空开使用情况)9.传输设备照片2张(传输设备体现:现网使用的端子及端子类型、传输设备空余端子数、对于微波传输需要体现微波设备的型号)
10.室内、外馈线部分照片5张(室内、外馈线接头处4张、进入机房前回水弯处1张)11.馈线接地处3张(上、中、下3点接地处)。
注:对相机的要求,数码相机、300万像素以上。
附图一:
或
独立站房拍摄位置示意图
附图二(1)
附图二(2)
已站房门为基准,逆时针拍摄4张附图四:。

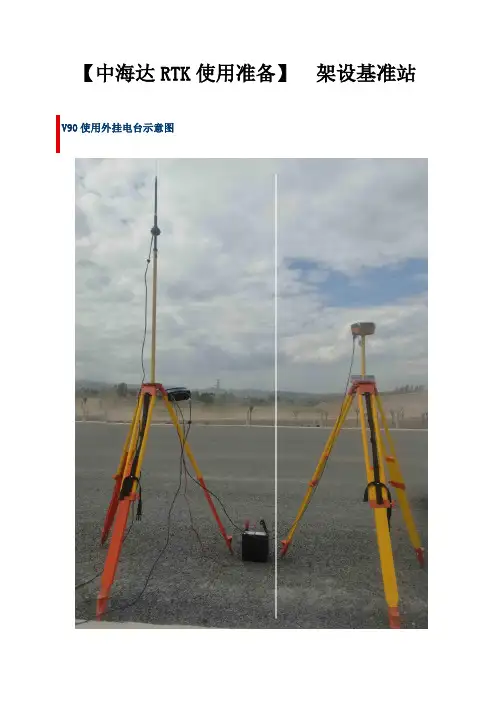

【中海达RTK使用准备】架设基准站V90使用外挂电台示意图
右边为基准站,用铝片固定在脚架上,接收卫星信号,
左边为30W电台,接收基站信号,转为电磁波信号发射出去,给移动站接收
平原地区,信号覆盖范围,大约10km,移动站在范围内能收到信号,
电台后端,有三个接口。
小五芯接收基站信号,天线接口发射信号,大二芯给电台供电!
左边两个根线,红点对红点直接插进去,拔出来的时候捏住金属帽拔出,不可硬来!
一根使用DG-3接主机,接收信号,注意DG-3两头一样,不区分。
一根使用PW-4接电瓶,给电台供电,
DG-3线另外一口接主机,V90扒开com橡胶盖下,有com 口,也是红点对红点,插进去。
电台右边接口为,信号放大输出口,天线连接座旋转接上。
发射天线连接座,上口接天线,下口接2m延长杆,发射天线连接如图所示
PW-4电源线接电瓶红色接正极、黑色接负极,不可接反!
基准站接线接完后,按电台上ON\OFF键开机。
按V90开机键开机。
基准站已经架好开机,
基站必须设置才会发射信号!
下一步装移动站,移动站示意图
A8使用外挂电台示意图:。

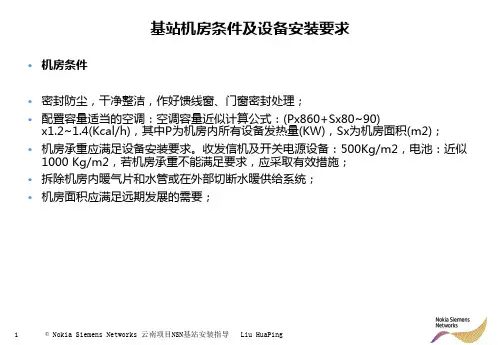

机房装修:(1)荷载抗震加固1)基站机房防雷、防震、接地应符合按照《电信专用房屋设计规范》(YD 5003-2005)要求。
地面匀布荷载应大于 600kg/m2(同机房内有更高荷载要求设备,按高荷载计),不能达到的采取承重加固措施。
2)楼面为预制板楼面时,应加强楼面的整体性,防止产生裂缝。
对于租用房屋经改造作为机房使用的,应采用加固措施,尽量使设备及蓄电池组的荷载直接分散到承重墙上。
(2)基站外环境要求1)站房附近无垃圾、积水,站房围墙内无垃圾、工程遗留物等。
2)独立建站,需有围墙,围墙门完好、围墙无缺口,能正常关锁、隔离。
3)围墙外排水设施齐全,四周排水孔畅通,地基稳固无沉降,围墙无裂痕。
4)散水坡完好,无断裂和塌陷现象。
1.2基站机房环境(1)基站大门1)机房门采用钢质防盗门,门外开,防盗门不应有损坏或腐蚀生锈痕迹, 门锁不锈蚀,打开容易、防盗性能良好;2)基站防盗门外侧应有醒目、统一的警示牌。
(2)基站窗户、地面、墙面1)机房窗户应不受阳光直射,受阳光直射时需用遮光纸做避光处理或用隔热板封闭窗户。
2)机房室内净空高度≥2.8m。
3)地面材料:已建站地面不起尘,新建基站地面采用水磨石、半硬质塑料、地板砖等防火材料铺设,地面应干净整洁,不起尘,不应堆放杂物。
4)墙面、天花板面层材料:乳胶漆,漆面无剥离、脱落现象;墙面应平整、光洁、无裂缝、不掉灰,尽量避免不必要的线脚,以免积聚尘土,墙面涂刷无光白色油漆;机房墙面和机房顶不应有渗水现象或潜在渗水隐患。
5)机房室内装修材料应采用耐久、不起灰、阻燃性的材料。
无人值守基站机房内不作装饰性装修。
不得使用木地板、木隔墙、吊顶及塑料壁纸等材料,严禁装饰木墙裙。
(3)机房内部环境要求1)要求机房有良好的密封性,既能防止灰尘、昆虫等从外界进入机房,又便于对机房温度和湿度的控制。
2)要求机房安装有空气调节设备,具有来电自启动功能。
机房室内温度保持在10℃~32℃。
