接触网工高级技师理论考试答案卷(B卷) 题号一二三四五六总分统分人得分注意事项：1．答卷前将装订线左边的项目填写清楚。
2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。
3．本份试卷共 6 道大题，满分 100 分，考试时间 150 分钟。
一、填空题(请将正确答案填在横线空白处。
15道题,每题1分,共15分)1、铜接触线局部磨耗大于_30_mm2时需更换或切断后做接头。
2、用力学计算法求出的Y值表示软横跨承力索最低点在左侧相邻分段上的竖直分力。
3、单开道岔标准定位柱位于道岔导曲线_外侧_两线间距600mm处。
4、电气化铁道工程设计一般分为初步设计、技术设计和__施工设计__三个阶段。
5、弹性是指接触悬挂在受电弓抬升力的作用下所具有的升高性能。
6、过电压可分为内部过电压和大气过电压两类。
7、接触网带电部分至机车车辆或装载货物的距离不小于 350 mm。
8、有大型养路机械作业的线路，接触网支柱内侧距线路中心距离不小于 3100 mm。
9、向封锁区间开行路用列车的行车凭证为调度命令。
10、不能采用V形天窗进行的停电检修作业，须在垂直天窗内进行，其地点应在接触网平面图上用红线框出，并注明禁止V形天窗作业字样。
11、160km/h及以下曲线区段接触线拉出值应根据曲线半径不同在 0-350 mm之间选用。
12、实际侧面限界与标明的侧面限界之差不得大于 30 mm，且实际侧面限界不得小于《技规》规定的最小值。
13、CAD的含义是计算机辅助设计。
14、吊弦线夹在直线处应保持铅垂状态，曲线处应与接触线的倾斜度一致。
15、在三相交流供电系统中，一个Δ型联结的对称三相负载，若改接成Y型联结，则其功率为原来的 1/3 倍。
二、单项选择题(请将一个正确答案的代号填入括号内。
15道题,每题1分,共15分)1、一台功率为1.1kW的感应电动机，接在220 V、50 Hz的电路中，电动机需要的电流为10 A，则电动机的功率因数为（ B ）A、0.3； B、0.5； C、0.7； D、0.92、拉（压）杆应力公式σ=P/A的主要应用条件是（B）。
《接触网》考试题（B卷）姓名：学号：成绩：一、填空题（每空1分，共20分）1、电力机车受电弓的允许工作范围为（）mm。
2、牵引变电所向接触网的供电有（）和（）两种方式。
3、接触网的分类大多以（）的类型来分。
4、用补偿器的a、b值来限定坠砣串的（）范围。
5、补偿绳均选用（）制成。
6、锚段长度一般采用（）和（）两种方法确定。
7、接触线悬挂点高度的最大值为（）mm，是根据受电弓的（）确定的。
8、三跨非绝缘锚段关节两转换柱间的两接触线水平间距为（）mm，四跨绝缘锚段关节两转换柱间的两接触线水平间距为（）mm。
9、电力机车通过分段绝缘器时（）通过。
10、坠砣杆根据其放置坠砣块数量的不同分为三种；（）、（）、（）。
11、环节吊弦由直径为（）mm镀锌铁线制成。
12、承力索每个锚段内接头数不应大于（）个，每个锚段内各接头之间距离不得大于（）m。
13、软横跨跨越股道数不宜大于（）股。
二、简答题（每题5分，共计35分）1、按接触线与承力索在平面上的位置分类，有哪几种悬挂类型？我国采用什么类型？2、什么叫锚段关节？锚段关节有哪些作用？3、分段绝缘器一般设在何处？4、什么叫接触网线岔？其作用是什么？5、什么叫做软横跨？一般由哪几部分组成？6、说明GLCA215100、TCG —110型号的意义。
7、中心锚结的布置原则是什么？有何作用？三、计算题（45分）1、在半补偿弹性链形悬挂区段，采用GJ －70+TCG －85，t max =+40℃，t min =－20℃，吊弦距离中心锚结600m ，a j =1.7×10－5/℃，计算温度为30℃时吊弦偏移值。
（8分）2、在某电气化铁路区段，采用半补偿简单链形悬挂，试计算跨距L 为55m ，K=6时的吊弦间距；如果结构高度为1.7m ，承力索弛度为0.68m ，试求各吊弦的长度。
（12分）3、在半补偿链形悬挂，采用GJ －70+GLCA 215100，L=1000m ，a j =1.74×10－5/℃，t max =+40℃，t min =－20℃，n j =2，试计算t x=10℃时接触线a x 和b x 值。
接触网理论知识考核试题题库及答案一、选择题1. 接触网的电压等级一般为（）A. 1kVB. 25kVC. 60kVD. 110kV答案：B2. 接触网的支柱按其用途和结构形式分为（）A. 直线支柱、曲线支柱、道岔支柱B. 承力支柱、悬挂支柱、道岔支柱C. 直线支柱、曲线支柱、中间支柱D. 承力支柱、悬挂支柱、中间支柱答案：B3. 接触网的悬挂装置主要由（）组成A. 悬挂线、承力索、接触线、绝缘子B. 悬挂线、承力索、绝缘子、补偿装置C. 接触线、承力索、绝缘子、补偿装置D. 悬挂线、接触线、绝缘子、补偿装置答案：C4. 下列哪种设备不是接触网补偿装置（）A. 电容器补偿装置B. 电感补偿装置C. 电阻补偿装置D. 电抗补偿装置答案：C5. 接触网的弓网关系是指（）A. 接触线与承力索之间的关系B. 接触线与车辆弓之间的关系C. 承力索与车辆弓之间的关系D. 悬挂线与车辆弓之间的关系答案：B6. 高速接触网采用的弓网检测装置主要有（）A. 接触线高度检测装置、接触线间距检测装置B. 车辆弓高度检测装置、车辆弓间距检测装置C. 接触线张力检测装置、承力索张力检测装置D. 车辆弓张力检测装置、车辆弓间距检测装置答案：A7. 接触网施工中，锚段关节的连接方式主要有（）A. 螺栓连接、焊接连接B. 法兰连接、焊接连接C. 螺栓连接、胶接连接D. 法兰连接、胶接连接答案：A8. 接触网的维护主要包括（）A. 悬挂装置的检查与维护、补偿装置的检查与维护B. 支柱的检查与维护、悬挂装置的检查与维护C. 弓网关系的检查与维护、接触线的检查与维护D. 承力索的检查与维护、绝缘子的检查与维护答案：B9. 接触网故障按其性质可分为（）A. 设备故障、系统故障、人为故障B. 机械故障、电气故障、热故障C. 设备故障、线路故障、保护故障D. 机械故障、电气故障、人为故障答案：D10. 接触网故障处理的基本程序包括（）A. 现场确认、故障分类、故障抢修、故障分析B. 现场确认、故障分类、故障排除、故障分析C. 现场确认、故障判断、故障抢修、故障分析D. 现场确认、故障判断、故障排除、故障分析答案：B二、判断题1. 接触网的电压等级一般为直流1500V。

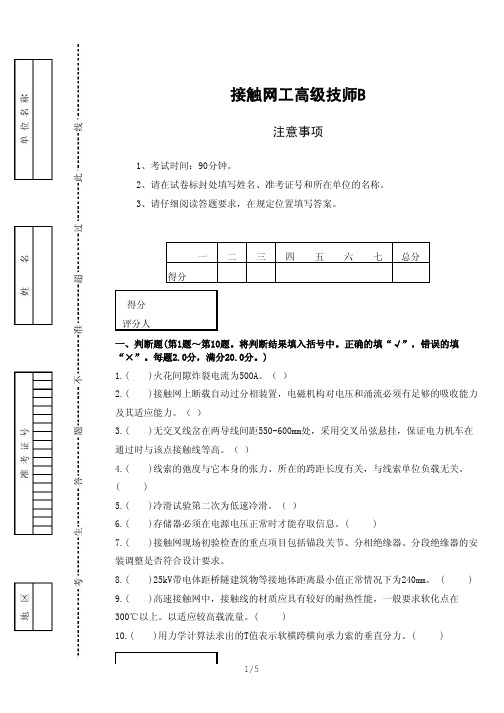

接触网工高级技师B注意事项一、判断题(第1题～第10题。
将判断结果填入括号中。
正确的填“√”，错误的填“×”。
每题2.0分，满分20.0分。
)1.( )火花间隙炸裂电流为500A。
（ ）2.( )接触网上断载自动过分相装置，电磁机构对电压和涌流必须有足够的吸收能力及其适应能力。
（ ）3.( )无交叉线岔在两导线间距550-600mm处，采用交叉吊弦悬挂，保证电力机车在通过时与该点接触线等高。
（ ）4.( )线索的弛度与它本身的张力、所在的跨距长度有关，与线索单位负载无关。
( )5.( )冷滑试验第二次为低速冷滑。
（ ）6.( )存储器必须在电源电压正常时才能存取信息。
( )7.( )接触网现场初验检查的重点项目包括锚段关节、分相绝缘器、分段绝缘器的安装调整是否符合设计要求。
8.( )25kV带电体距桥隧建筑物等接地体距离最小值正常情况下为240mm。
( )9.( )高速接触网中，接触线的材质应具有较好的耐热性能，一般要求软化点在300℃以上。
以适应较高载流量。
( )10.( )用力学计算法求出的T值表示软横跨横向承力索的垂直分力。
( )1、考试时间：90分钟。
2、请在试卷标封处填写姓名、准考证号和所在单位的名称。
3、请仔细阅读答题要求，在规定位置填写答案。
二、单选题(第11题～第20题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题2.0分，满分20.0分。
)11.土方分层开挖的每层深度，人工开挖宜为（ ）A、1～1.5mB、1.5～2mC、2～2.5mD、2.5～3m12.以下( )不属于接触网的发展趋势。
A、改善接触悬挂的弹性性能B、提高接触悬挂的稳定性C、采用定型化、标准化零部件D、保证接触网的绝缘配合13.附加导线的超限恢复时间是( )。
A、0.5个月B、1个月C、3个月D、6个月14.隔离开关瓷柱应直立并相互平行，施工偏差不得大于（ ）°A、1B、2C、3D、515.接触网开通送电前进行绝缘测试，绝缘电阻晴朗天气时不小于（ ）兆欧。
接触网工高级技师理论试题库及答案（一）填空题（在横线上填上正确的答案）1．我国干线牵引供电系统采用工频单相交流制，其牵引网是一种________回路。
2.当行车速度为140 km/h时，接触网电压应保持_______ kV。
3.接触网器材要有足够的机械强度和电气强度，还要有相应的抗______能力。
4.常速冷滑试验时，_________上不得有人。
5.面积较小且数量不多的蜂窝或露石的混凝土表面，可用_______的水泥砂浆抹平。
6.面积较小且数量不多的蜂窝或露石的混凝土在抹砂浆之前，必须用______或加压水洗刷表面。
7.软横跨支柱挠度是指支柱受力后的_________。
8.基坑横线路方向中心线应对准测量标记并________。
9.硬横梁端头部分梁段用_________表示。
10.硬横垮支柱采用直径为550 mm、容量为_______kN．m的圆形预应力混凝土支柱。
11.承力索超拉标准是：超拉张力等于_______。
12.在接触线超拉时，曲线外侧支柱应将接触线通过 4.0mm铁线拉到________。
13.绝缘子不但要具备绝缘性能，而且应具备承受一定______的能力。
14.电力机车通过受电弓从______上取得电流。
15.牵引变电所的主接线由高压侧接线、________和低压侧接线三部分组成。
16.“AT”供电区段常采用斯科特接线和______接线。
17.牵引变电所的高压开关设备包括高压断路器、____和高压隔离开关等。
18.电气化铁道工程设计一般分为初步设计、技术设计和________三个阶段。
19.接触网设计中考虑的气象因素有风、冰雪和_______。
20.补偿器能使线索保持________。
21.简单悬挂的状态方式中采用的是____跨距。
22.所谓支柱容量是指支柱在_______处所能承受最大弯矩的能力。
23.保安器的主要作用是防止架空地线及钢柱发生_______ 时危及旅客安全。
24.常用的火花间隙型号为____型。

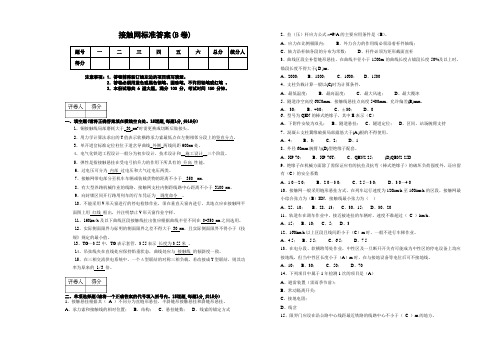

接触网标准答案(B 卷)注意事项：1．答卷前将装订线左边的项目填写清楚。
2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。
3．本份试卷共 6 道大题，满分 100 分，考试时间 150 分钟。
一、填空题(请将正确答案填在横线空白处。
15道题,每题1分,共15分)1、铜接触线局部磨耗大于_30_mm 2时需更换或切断后做接头。
2、用力学计算法求出的Y 值表示软横跨承力索最低点在左侧相邻分段上的竖直分力。
3、单开道岔标准定位柱位于道岔导曲线_外侧_两线间距600mm 处。
4、电气化铁道工程设计一般分为初步设计、技术设计和__施工设计__三个阶段。
5、弹性是指接触悬挂在受电弓抬升力的作用下所具有的 升高 性能。
6、过电压可分为 内部 过电压和大气过电压两类。
7、接触网带电部分至机车车辆或装载货物的距离不小于 350 mm 。
8、有大型养路机械作业的线路，接触网支柱内侧距线路中心距离不小于 3100 mm 。
9、向封锁区间开行路用列车的行车凭证为 调度命令 。
10、不能采用V 形天窗进行的停电检修作业，须在垂直天窗内进行，其地点应在接触网平面图上用 红线 框出，并注明禁止V 形天窗作业字样。
11、160km/h 及以下曲线区段接触线拉出值应根据曲线半径不同在 0-350 mm 之间选用。
12、实际侧面限界与标明的侧面限界之差不得大于 30 mm ，且实际侧面限界不得小于《技规》规定的最小值。
13、TG —3.55中，TG 表示套管，3.55表示 长度为3.55米 。
14、吊弦线夹在直线处应保持铅垂状态，曲线处应与 接触线 的倾斜度一致。
15、在三相交流供电系统中，一个Δ型联结的对称三相负载，若改接成Y 型联结，则其功率为原来的 1/3 倍。
二、单项选择题(请将一个正确答案的代号填入括号内。
15道题,每题1分,共15分) 1、接触悬挂根据其（ A ）不同分为直链形悬挂、半斜链形接触悬挂和斜链形悬挂。
接触网高级工考题库及答案一、填空题4.因线索布置形成的承力索或导线交叉，当两交叉承力索或导线间距离大于（100）MM时不加电连接。
5.接触网设计规范规定，b值在最高温度时不小于（300）mm6.半斜链形悬挂中，在直线区段，承力索沿铁路的线路中心正上方布置，允许误差（+100）mm7.简单链形悬挂中，吊弦的布置距离一般规定为（8-12）m8.区间弹性限位定位器U型螺栓的紧固力矩为（44）N.M10.若正四棱锥的底面每边上为3cm高为5cm，则体积为（15）立方厘米11.若圆柱的底面半径为5cm，高为4cm,则圆柱的侧面积为（40π）平方厘米。
14.某导体两端的电压为5V，通过导体的电流为1A，导体的电阻为（5）Ω15.架空220 KV电线路与接触网的垂直距离不小于（4）M16.电热器两端的电压是220 V通过的电流是0.2A 通过5 min,电热器消耗的电能是（13200 ）J17.全补偿链形悬挂锚段长度曲线70%及以上不超过（1500）m19.力是具有大小和方向的量，所以力是（矢）量20.力的法定计量单位以国际单位SI为基础是（N）21.所谓物体的平衡，是指物体相对于地球保持静止或作（匀速直线运动）状态22.作用力与反作用力的方向（相反）23.在物体的轮廓图形上，画出全部所受的力，这种图形称为（受力图）24.力的主要素可用一带箭头的线段来表示，线段的长度表示力的大小，箭头的指向表示力的方向，线段的（起点或终点）表示力的作用点25.钢筋混凝土支柱坑深是指（线路中心线标高面）至坑底的距离。
26.钢筋混凝土支柱埋深是指（地面）至坑底的距离。
27.根据测定，高度在5-15M的坠落半径是（3）M28.在特殊情况下，锚段长度小于（800）m 时，可以不设中心锚结。
29.股道间电连接器，安装在设计指定的跨距内，距离软横跨（5）M处30.软横跨的直吊弦应保持铅垂状态，其最短直吊弦的长度误差不大于（50）mm31.接触网运行和检修的主要内容是对接触网设备巡视，检测，检查和（维修调整）保证质量良好地、安全的向电力机车输送电能。
高铁接触网工技能竞赛理论卷B（答案）满分：100分考试时间：120分钟单位_____________________ 姓名_________________ 考试日期____________一、填空题（每空0.5分，共计20分，将答案写在括号内）1、高速铁路接触网的运行维护, 坚持“预防为主、重检慎修”的方针，按照“周期检测、状态维修”的原则。
2、无交分线岔几何参数控制要求，在交叉吊弦处，一般侧线比正线要抬高 20 mm，在转换柱C柱处抬高 500 mm。
3、武广设计采用UIC 608 Annex 4a 标准宽度为 1950 mm的受电弓，弓头工作宽度为 1450 mm。
4、测量跨中最低点导高、两相邻悬挂点导高，进行三点控制，导高应相对于轨面连线，三点的导高高差误差 -10mm～+20 mm，相邻悬挂点导高高差误差±15 mm。
5、无交分线岔几何参数控制要求，在道岔定位柱B柱处，正线拉出值一般为 400 mm，侧线拉出值一般为 1100 mm。
该支柱一般立在两线间 150 mm的位置。
故可得出，侧线接触线相对与正线中心的拉出值应为 1250 mm。
6、武广高铁采用 AT 供电方式，全补偿弹性链型悬挂方式，正线接触悬挂张力采用 21 + 30 KN系。
7、各客专车间需在天窗点内进入防护栅栏内作业时，进出工作门必须遵循“谁使用，谁负责”的原则8、作业期间，各客专车间应当在工作门开口处悬挂此处正在作业标识牌，由各客专车间派员在开口处看护或者锁闭工作门。
施工或作业结束、人员撤离后，应立即锁闭工作门。
9、通过工作门进入武广高铁防护栅栏内施工、作业、检查的人员，必须按规定穿着防护制服，佩带标志、标识和有效证件施工、作业、检查完毕后，从工作门返回线路外，严禁攀爬防护栅栏、翻越围墙进出。
10、严格执行段工具材料管理办法，天窗作业进入栅栏前各作业组负责人与工具材料携带人对准备上线的材料、人员、机具相互进行清点、核对，形成互控机制，出栅栏前，各组负责人对进入栅栏的人员、机具、材料一一核实，盯岗干部要负责清点人员、工具材料撤离情况，职务最高者最后一个撤离作业现场。
（1）文件名：接触网技师技能鉴定题库（2）内容：接触网技师技能鉴定题库一、填空题（每题1分）1.运行中，接触线被受电弓顶起的抬升量按 100mm 计算。
2.全补偿链形悬挂区段整体吊弦的吊弦长度按 计算值 确定。
3.限界门安装应符合设计要求，支柱受力后应 直立并略有外倾 。
4.并沟线夹，电连接线夹等作为电连接线夹时，连接处导线不得 包缠铝包带 。
5.隔离开关操作机构距地面高度的施工允许偏差应为 100mm 。
6.隔离开关引线应连接正确牢固，在任何情况下均应满足 带电距离 要求。
7.隔离开关引线应连接正确牢固，并预留因温度变化引起的 位移长度 。
8.隔离开关刀闸合闸时，刀闸水平，两刀闸中心线吻合，允许偏差值 不大于5mm 。
9.隧道内接触线距轨面的最低高度困难情况不应小于 5650 mm 。
10.附加导线紧线时，下锚侧加挂拉力计，张力达到设计额定张力的 110% 时，方可正式下锚。
11.双线电气化区段，上，下行接触网带电体间距离，困难时不应 不应小于1600mm ，且应符合要求。
12.悬式绝缘子串悬挂角度过大，使之瓷裙内有存水可能时，应 倒装 。
13.中心锚结线夹应牢固可靠，螺栓 紧固力矩 符合设计要求。
14.附加导线驰度应符合设计要求，其允许偏差为 5%2.5%-+ 。
15.软横跨支柱挠度是指支柱受力后的 倾斜程度 。
16.全补偿，半补偿链形悬挂的腕臂安装位置及连接螺栓的 紧固力矩 应符合设计要求。
17.软横跨的直吊弦在直线区段应在线路中心，曲线区段与接触线（拉出值）在 同一垂面内 。
18.软横跨调整螺栓螺丝外露长度应为20㎜至螺纹 全长的1/2 。
19.软横跨横向承力索至上部固定索最短吊弦处距离为 600mm ~400 。
20.混凝土基础地脚螺栓间距（相距）允许偏差为 2mm ± 。
21.枢纽内直线区段，接触网支柱内缘至邻近线路中心线在轨面高度处的距离，通过超限货物列车的直线或站线必须 大于 2440mm。
性培训理论知识考试卷答案（闭卷2）2. 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。
3. 本份试卷共六道大题，满分100分，考试时间120分钟，及格60分。
A、1000B、1345C、1400D、14352、承力索座中M16螺栓的紧固力矩为（C）N.mA、45B、75C、70D、1503、定滑轮应保持铅垂状态，动滑轮偏转角度不得大于（B）。
A、30°B、45°C、60°D、90°4、高速铁路，接触网发生断线、弓网故障或故障停电时间可能超过（C）分钟的接触网抢修，铁路局抢修领导小组成员应及时到达调度台或现场协调组织抢修。
A、10B、20C、30D、605、隔离（负荷）开关引线的长度应保证当接触悬挂受温度变化偏移时有一定的活动余量并不得侵入限界，引线张力不得大于500N,引线摆动到极限位置对接地体的距离不小于（D）mm。
A、100B、200C、300D、3506、绝缘器应位于受电弓中心，一般情况下误差不超过（A）mm。
A、100B、150C、250D、3507、混净土基础浇灌完毕后的（B）h内，其外表面应覆盖并浇水养护。
A、6B、12C、24D、728、当接触网上下舞动量或水平晃动量不超过150mm时，可采取动车组列车（电力机车）限速（A）Km/h通过晃动区段，并现场观察弓网运行情况。
A、45B、60C、80D、1209、质量鉴定时，避雷器的换算系数为（A）。
A、0.05B、0.12C、0.13D、0.15日起内，根据事故调查报告，制作事故认定书。
A、5B、7C、10D、1511、抢修组现场负责人由工长或安全技术等级不低于（C）级的人员担当。
A、二B、三C、四D、五12、承力索同一跨距内不允许（B）处接头。
A、一B、二C、三D、四13、软横跨固定角钢安装高度允许施工偏差（B）mm。
A、±10B、±20C、±30D、±4014、实行“V”形天窗的双线区段，上、下行接触网带电部分之间的距离困难情况下不小于（A）m。
