高二物理选修3-1第一章练习题(含答案).

物理3-1《静电场》测试题序号 1 2 3 4 5 6 7 8 9 10 11 12 答案在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分。

1．关于元电荷下列说法正确的是（ ）A ．元电荷实际上是指电子和质子本身B ．所有带电体的电荷量一定等于元电荷的整数倍C ．元电荷的值通常取作e = 1.60×10-19CD ．电荷量e 的数值最早是由美国科学家密立根用实验测得的2．在一个点电荷形成的电场中，关于电场强度和电势的说法中正确的是（ ）A ．任何两点的电场强度都不相同B ．可以找到很多电场强度相同的点C ．任何两点的电势都不相等D ．可以找到很多电势相等的点3．如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间距离等于b 、c 间距离，用φa 、φb 、φc 和E a 、E b 、E c 分别表示a 、b 、c 三点的电势和场强，可以判定（ ）A ．φa ＞φb ＞φcB ．E a ＞E b ＞E cC ．φa –φb =φb –φcD ．E a = E b = E c4．如图所示，M 、N 两点分别放置两个等量种异电荷，A 为它们连线的中点，B 为连线上靠近N 的一点，C 为连线的中垂线上处于A 点上方的一点，在A 、B 、C 三点中 （ ）A ．场强最小的点是A 点，电势最高的点是B 点 B ．场强最小的点是A 点，电势最高的点是C 点 C ．场强最小的点是C 点，电势最高的点是B 点D ．场强最小的点是C 点，电势最高的点是A 点5．如图所示．在点电荷Q 的电场中，已知a 、b 两点在同一等势面上，c 、d 两点在同一等势面上，甲、乙两个带电粒子的运动轨迹分别为曲线acb 和adb ，两粒子经过a 点时具有相同的动能，由此判断 （ ）A ．甲粒子经过c 点时与乙粒子经过d 点时具有相同的动能B ．甲、乙两粒子带异种电荷C ．若取无穷远处为零电势，则甲粒子经过c 点时的电势能小于乙粒子经过d 点时的电势能D ．两粒子经过b 点时具有相同的动能6．如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点，一带正电粒子以速度v A 经过A 点向B 点运动，经过一段时间后，粒子以速度v B 经过B 点，且v B 与v A 方向相反，不计粒子重力，下面说法正确的是 （ ）A ．A 点的场强一定大于B 点的场强B ．A 点的电势一定高于B 点的电势C ．粒子在A 点的速度一定小于在B 点的速度D ．粒子在A 点的电势能一定小于在B 点的电势能7．电场中有A 、B 两点，把某点电荷从A 点移到B 点的过程中，电场力对该荷做了负功．则下列说法正确的是 （ ） A ．该电荷是正电荷，且电势能减少 B ．该电荷是正电荷，且电势能增加 C ．该电荷是负电荷，且电势能增加 D ．电荷的电势能增加，但不能判断是正电荷还是负电荷8．光滑水平面上有一边长为L 的正方形区域处在场强为E 的匀强电场中，电场方向与正方形一边平行。

高二物理（人教版）选修3-1单元测试卷：第一章静电场学校:___________姓名：___________班级：___________考号：___________一、多选题1．两个完全相同的金属球A和B带电荷量之比为1∶7，相距为r，两者接触一下放回原来的位置，则后来两小球之间的库仑力大小与原来之比是（）A．3∶7 B．4∶7 C．9∶7 D．16∶72．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电量很小)固定在P点，如图所示。

以E表示两极板间的场强，U表示电容器的电压，ε表示正电荷在P点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则（）A．U变小，E不变B．E变大，ε变大C．U变小，ε不变D．U不变，ε不变3．如图所示，在真空中的A、B两点分别放置等量异种点电荷，在A、B两点间取一正五角星形路径abcdefghija，五角星的中心O与A、B的中点重合，其中af连线与AB 连线垂直．现有一电子沿该路径逆时针移动一周，下列正确的是（）A．g点和e点的电场强度相同B．a点和f点的电势相等C．电子从e点移到f点的过程中，电场力做负功，电势能增加D．若A、B两点处点电荷电荷量都变为原来2倍，则A、B连线中点O点场强变为原来的2倍4．某同学设计了一种静电除尘装置,如图甲所示，其中有一长为L、宽为b、高为d的矩形通道,其前、后面板为绝缘材料,上、下面板为金属材料．图乙是装置的截面图,上、下两板与电压恒为U的高压直流电源相连．带负电的尘埃被吸入矩形通道的水平速度为v0,当碰到下板后其所带电荷被中和,同时被收集．将被收集尘埃的数量与进入矩形通道尘埃的数量的比值称为除尘率．不计尘埃的重力及尘埃之间的相互作用．要增大除尘率,则下列措施可行的是：（）A．只增大电压U B．只增大高度dC．只增大长度L D．只增大尘埃被吸入水平速度v0 5．a、b、c三个相同带电粒子由同一点垂直场强方向进入偏转电场，其轨迹如图所示，其中b恰好飞出电场，由此可以肯定（）A．b和c同时飞离电场B．进入电场时，c的速度最大，a的速度最小C．动能的增量相比，c的最小，a和b的一样大D．在b飞离电场的同时，a刚好打在负极板上6．如图，a、b、c是等边三角形的三个顶点．在a点和b点放置两个点电荷，且a所带的电荷量比b所带的电荷量小．若c点的电场强度可用图中四条有向线段中的一条来表示，下列说法可能正确的是：（）A．若a点放正点电荷，b点放负点电荷，c点的电场强度为1EB．若a点放正点电荷，b点放负点电荷，c点的电场强度为2EC．若a点放负点电荷，b点放正点电荷，c点的电场强度为3ED．若a点放负点电荷，b点放正点电荷，c点的电场强度为4E二、单选题7．如图所示，两块水平放置的平行正对的金属板a、b与电池相连，在距离两板等远的M点有一个带电液滴处于静止状态．若b板不动，将a板向下平移一小段距离，但仍在M点上方，稳定后，下列说法中正确的是()A ．液滴将加速向下运动B ．M 点电势升高，液滴在M 点时电势能将减小C ．M 点的电场强度变小了D ．在a 板移动前后两种情况下，若将液滴从a 板移到b 板，电场力做功不同8．如图所示，质子1(1H)和α粒子4(2He)）以相同的初动能垂直射入偏转电场（不计粒子重力），则这两个粒子射出电场时的偏转位移y 之比为（ ）A ．1:1B ．1:2C ．2:1D ．1:49．如图所示，A B 、在同一水平线上，M 是以AB 为直径的半圆周上的一点，MA 与AB 的夹角为α．在A 、B 两点分别固定有电荷量为12Q Q 、的两个负、正点电荷，且整个空间存在水平方向的匀强电场．现有一个带正电的微粒（视为点电荷，且重力忽略不计）在M 点恰好平衡．则以下正确的是： （ ）A ．312Q tan Q α=B ．212Q tan Q α=C ．321Q tan Q α=D ．221Q tan Q α=10．一带正电粒子仅在电场力作用下从A 点经B 、C 运动到D 点，其v －t 图象如图所示， 则下列说法中正确的是：（ ）A ．A 处的电场强度一定小于B 处的电场强度 B ．A 处的电势一定小于在B 处的电势C．CD间各点电场强度和电势都为零D．AB两点间的电势差等于CB两点间的电势差11．如图所示，带箭头的线表示某一电场的电场线．在电场力作用下，一带电粒子(不计重力)经A点飞向B点，径迹如图中虚线所示，下列说法正确的是( )A．粒子带正电B．粒子在A点加速度大C．粒子在B点动能大D．A、B两点相比，粒子在B点电势能较高12．喷墨打印机的简化模型如图所示，重力可忽略的墨汁微滴，经带电室带负电后，以速度v垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中A．向负极板偏转B．电势能逐渐增大C．运动轨迹是抛物线D．运动轨迹与带电量无关三、解答题13．在如图所示的匀强电场中，有A、B两点，且A、B两点间的距离为x=0.20 m，已知AB连线与电场线夹角为θ=60°，今把一电荷量q=2×10-8C的正检验电荷放入该匀强电场中，其受到的电场力的大小为F=4.0×10-4 N，方向水平向左．求：（1）电场强度E的大小和方向；（2）若把该检验电荷从A点移到B点，电势能变化了多少；（3）若A点为零电势点，B点电势为多少．14．如图所示，有一质子（质量为m，电荷量为e）由静止开始经电压为U1的电场加速后，进入两块板间距离为d，板间电压为U2的平行金属板间，若质子从两板正中间垂直电场方向射入偏转电场，并且恰能从下板右边缘穿出电场。

选修3-1第一章检测卷一、选择题（本题共有10小题，每小题４分,共40分。

在每小题给出得4个选项中,至少有一项就就是正确得。

全部选对得给4分,选对但不全得得2分，有选错得或不选得得０分)1、两个用相同材料制成得半径相等得带电金属小球,其中一个球得带电量得绝对值就就是另一个得5倍,它们间得库仑力大小就就是F ,现将两球接触后再放回原处,它们间库仑力得大小可能就就是（ )A.5 F /9B.４F ／5C.５Ｆ／4D.9F ／５２、点电荷Ａ与Ｂ,分别带正电与负电,电量分别为4Q 与Q,在ＡB 连线上,如图1-６9所示,电场强度为零得地方在 ( )Ａ、A 与B 之间 B 、A 右侧C 、Ｂ左侧D 、Ａ得右侧及Ｂ得左侧３、如图１－7０所示,平行板电容器得两极板A 、Ｂ接于电池两极,一带正电得小球悬挂在电容器内部,闭合S,电容器充电,这时悬线偏离竖直方向得夹角为θ，则下列说法正确得就就是( ） Ａ、保持S 闭合,将A 板向B 板靠近，则θ增大B 、保持S 闭合,将Ａ板向B 板靠近,则θ不变 C 、断开S,将A 板向B 板靠近,则θ增大 Ｄ、断开Ｓ，将A 板向B 板靠近,则θ不变４、如图1-71所示，一带电小球用丝线悬挂在水平方向得匀强电场中，当小球静止后把悬线烧断，则小球在电场中将作（ )A 、自由落体运动B 、曲线运动C 、沿着悬线得延长线作匀加速运动D 、变加速直线运动５、如图就就是表示在一个电场中得a 、b 、c 、d 四点分别引入检验电荷时,测得得检验电荷得电量跟它所受电场力得函数关系图象,那么下列叙述正确得就就是( ) Ａ、这个电场就就是匀强电场B 、a 、b 、c 、ｄ四点得场强大小关系就就是Ｅｄ>Ｅa >E b ＞E cC 、a 、b 、c 、d 四点得场强大小关系就就是Ｅａ>Ｅb >Ｅc >E ｄD 、无法确定这四个点得场强大小关系6、以下说法正确得就就是( )A 、由可知此场中某点得电场强度E 与F 成正比B 、由公式可知电场中某点得电势φ与q 成反比C 、由U ab ＝Ed 可知,匀强电场中得任意两点a 、ｂ间得距离越大,则两点间得电势差也一定越大D 、公式C=Ｑ/Ｕ，电容器得电容大小Ｃ与电容器两极板间电势差Ｕ无关,且到连线得距离相等，如图1-73两点得电势能相等 B 点,电势能先增大后减小B 点,电势能先减小后增大图1-69 B AQ 4Q图1-70 图1-71 图1-72 图２ 图1-73 图1-748、一个电子在电场中A 点具有80ｅV 得电势能，当它由A 运动到B 克服电场力做功30eV ，则( )A 、电子在Ｂ点得电势能就就是50ｅＶB 、电子得电势能增加了30eVＣ、B 点得电势为110V Ｄ、B 点得电势为-1１0V９、如图1-74所示,实线就就是一个电场中得电场线，虚线就就是一个负检验电荷在这个电场中得轨迹,若电荷就就是从a 处运动到b 处，以下判断正确得就就是（ ）A 、电荷从a 到b 加速度减小B 、ｂ处电势能大C 、b 处电势高D 、电荷在ｂ处速度小10、如图１－75所示,质量为m,带电量为q 得粒子,以初速度ｖ0,从A 点竖直向上射入真空中得沿水平方向得匀强电场中,粒子通过电场中B 点时,速率v Ｂ=2ｖ0,方向与电场得方向一致,则A ，B 两点得电势差为:( )二、填空题（本大题共1５分,把答案填在题中得横线上或按题目得要求作答) 1１、氢原子中电子绕核做匀速圆周运动，当电子运动轨道半径增大时,电子得电势能 , 电子得动能增 , 运动周期 、(填增大、减小、不变)1２、如图1-７6所示,两平行金属板间电场就就是匀强电场,场强大小为１、0×10４V/ｍ,A 、B 两板相距1c ｍ,C 点与A 相距0.4cm ，若B 接地,则A 、C 间电势差U AC ＝____,将带电量为－1、0×１0－12C 得点电荷置于C 点,其电势能为___＿ 、13、带正电1、０×1０－3Ｃ得粒子,不计重力,在电场中先后经过A 、B 两点,飞经A 点时动能为10J,飞经B 点时动能为４J,则带电粒子从A 点到B 点过程中电势能增加了＿_____,AB 两点电势差为____、三、计算题(本大题共45分, 解答应写出必要得文字说明、方程式与重要演算步骤、只写出最后答案得不能得分。

（高二）物理人教选修3—1第一章静电场含答案人教选修3—1第一章静电场1、如图所示，用一根跟毛皮摩擦过的硬橡胶棒，靠近不带电验电器的金属小球a，然后用手指瞬间接触一下金属杆c后拿开橡胶棒，这时验电器小球a和金箔b的带电情况是()A．a、b均带正电B．a、b均带负电C．a带正电，b带负电D．a带负电，b带正电2、(双选)下列关于点电荷的说法中正确的是()A．无论两个带电体多大，只要它们之间的距离远大于它们的大小，这两个带电体就可以看作点电荷B．一个带电体只要它的体积很小，则在任何情况下，都可以看作点电荷C．一个体积很大的带电体，在任何情况下，都不能看作点电荷D．两个带电的金属小球，不一定能将它们作为电荷集中在球心的点电荷处理3、一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的。

关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)()A B C D4、(双选)下列关于电势高低的判断，正确的是()A．负电荷从A移到B时，静电力做正功，A点的电势一定较高B．负电荷从A移到B时，电势能增加，A点的电势一定较低C．正电荷从A移到B时，电势能增加，A点的电势一定较低D．正电荷只在静电力作用下由静止开始从A移到B，A点的电势一定较高5、一个带正电的质点所带电荷量q＝2.0×10－9 C，在静电场中由a点移到b点，在这一过程中，除电场力外，其他力做的功是6.0×10－5J，质点的动能增加了8.0×10－5J，则a、b两点间的电势差U ab为()A．1×104 V B．3×104 VC．4×104 V D．7×104 V6、(双选)如图所示，A、B两板间电压为600 V，A板带正电并接地，A、B两板间距离为12 cm，C点离A板4 cm，下列说法正确的是()A．E＝2 000 V/m，φC＝200 VB．E＝5 000 V/m，φC＝－200 VC．电子在C点具有的电势能为－200 eVD．电子在C点具有的电势能为200 eV7、生活中为了避免火花放电的危害，会采取一些措施，下列哪些情况属于避免火花放电()A．运油车的尾部有一条铁链接触到地面B．电子打火机点火时C．发电厂排放废气时先进行静电除尘D．为了油漆较均匀采用静电喷涂*8、下列带电体能否视为点电荷的说法正确的是()A．电子和质子在任何情况下都可视为点电荷B．在计算库仑力时均匀带电的绝缘球体可视为点电荷C．带电的细杆在一定条件下可以视为点电荷D．带电的金属球一定不能视为点电荷*9、(双选)图(a)中AB是一个点电荷电场中的一条电场线，图(b)则是放在电场线上a、b处的试探电荷的电荷量与所受电场力的值之间的函数关系图线，则下列情况可能的是()(a)(b)A．场源是正电荷，位于A点B．场源是正电荷，位于B点C．场源是负电荷，位于A点D．场源是负电荷，位于B点10、某位移式传感器的原理示意图如图所示，E为电源，R为电阻，平行金属板A、B和介质P构成电容器，当可移动介质P向左匀速移出的过程中()A．电容器的电容变大B．电容器的电荷量保持不变C．M点的电势比N点的电势低D．流过电阻R的电流方向从M到N11、一束正离子以相同的速率从同一位置，沿垂直于电场方向飞入匀强电场中，所有离子的运动轨迹都是一样的，这说明所有粒子()A．都具有相同的质量B．都具有相同的电荷量C．具有相同的荷质比D．都是同一元素的同位素12、为了使带负电的点电荷q在一匀强电场中沿直线由A点匀速运动到B点，必须对该电荷施加一个恒力F。

第一章静电场一、单选题1.如图所示，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转角θ变大的是( )A．U1变大、U2变大B．U1变小、U2变大C．U1变大、U2变小D．U1变小、U2变小2.如图所示，质量相等的两个带电液滴q1和q2从水平方向的匀强电场中O点自由释放后，分别抵达B、C两点，若AB＝BC，则它们的带电荷量之比q1∶q2等于( )A．1∶2B．2∶1C．1∶D．∶13.如图M和N是两个带有异种电荷的带电体，(M在N的正上方，图示平面为竖直平面)P和Q是M 表面上的两点，S是N表面上的一点．在M和N之间的电场中画有三条等势线．现有一个带正电的液滴从E点射入电场，它经过了F点和W点，已知油滴在F点时的机械能大于在W点时的机械能．(E、W两点在同一等势面上，不计油滴对原电场的影响，不计空气阻力)则以下说法正确的是( )A．P和Q两点的电势不相等B．P点的电势高于S点的电势C．油滴在F点的电势能高于在E点的电势能D．油滴在E、F、W三点的“机械能和电势能总和”没有改变4.如图中，B、C、D三点都在以点电荷＋Q为圆心、半径为r的圆弧上．将一试探电荷从A点分别移到B、C、D各点时，静电力做功的关系是( )A．WAB＞WACB．WAD＞WABC．WAC＞WADD．WAB＝WAC5.两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，如图所示，OA＝h，则此电子具有的初动能是( )A．B．edUhC．D．6.在光滑绝缘的水平桌面上，存在水平向右的电场，电场线如图中实线所示．一带电的小球以一定的初速度从桌面上的A点开始运动，到C点时，突然受到一个外加的水平恒力F作用而继续运动到B点，其运动轨迹如图中虚线所示．v表示粒子在C点的速度，则下列判断中正确的是( )A．恒力F的方向可能水平向左B．恒力F的方向可能与v的方向相反C．在A、B两点小球的速率不可能相等D．小球在A点的电势能比在B点的电势能小7.在点电荷Q产生的电场中有A、B两点，相距为d，已知a点的场强大小为E，方向与ab连线成30°角，b点的场强方向与ab连线成120°角，如图所示，则点电荷Q的电性和b点的场强大小为( )A．正电、B．负电、C．正电、3ED．负电、3E8.如图所示，电场中a、b、c三点，ab=bc，则把点电荷+q从a点经b移到c的过程中，电场力做功的大小关系有（）A．Wab＞WbcB．Wab=WbcC．Wab＜WbcD．无法比较9.下列关系式中正确的是（）A．室外气温：-2℃＜-5℃B．某物体的速度：-2 m/s＜-12 m/sC．物体的重力势能：-2 J＜-12 JD．电场中某点的电势：-2 V＜-5 V10.下列选项中的各圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各圆环间彼此绝缘．坐标原点O处电场强度最大的是( )A．B．C．D．二、多选题11.(多选)如图所示为科技馆里一个趣味体验项目的照片和简化图，核心装置为一个金属球，在干燥的空气里，体验者双脚站在绝缘凳上，手(图中为右手)按在金属球上，并远离周围其他物体．一条特殊传送带(图中未画出)给金属球不断地输送电荷，过一段时间后，体验者的头发便会四处散开，甚至倒立，十分有趣，在此状态下，下列分析正确的是( )A．若用左手也去摸金属球，会被电击B．若用左手与旁边的观众握手，会被电击C．若右手离开金属球，则头发会立刻恢复常态D．若右手离开金属球而且走下绝缘凳，头发会立刻恢复常态12.(多选)带电粒子(不计重力)以初速度v0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏转距离为y，位移偏转角为φ，下列说法正确的是( )A．粒子在电场中做类平抛运动B．偏转角φ与粒子的电荷量和质量无关C．粒子飞过电场的时间，取决于极板长和粒子进入电场时的初速度D．粒子的偏转距离y可用加在两极板上的电压控制13.(多选)关于对UAB＝和WAB＝qUAB的理解，正确的是( )A．电场中A、B两点的电势差和两点间移动电荷的电荷量q成反比B．在电场中A、B两点移动不同的电荷，电场力的功WAB和电荷量q成正比C．UAB与q、WAB无关，与是否移动电荷也没有关系D．WAB与q、UAB无关，与电荷移动的路径无关三、计算题14.在电场中某点放一个电荷量为4库仑的点电荷，该点电荷受到的静电力是20 N，则该处的电场强度是多大？若将该点电荷的电量改为8库仑，仍放在同一位置，则该处的电场强度又是多大？15.在如图所示的示波器的电容器中，电子以初速度v0沿着垂直场强的方向从O点进入电场，以O 点为坐标原点，沿x轴取OA＝AB＝BC，再过点A、B、C作y轴的平行线与电子径迹分别交于M、N、P点，求AM∶BN∶CP和电子途经M、N、P三点时沿x轴的分速度之比．16.如图所示，相距为d，水平放置的两平行金属板a、b组成的电容器的电容为C，开始时两板均不带电，a板接地且中央有孔，现将带电荷量为q，质量为m的带电液滴一滴一滴地从小孔正上方h处无初速度滴下，竖直滴到b板上层，电荷全部被b板吸收．(重力加速度为g，不计阻力)试求：(1)能够到达b板的液滴数不会超过多少？(2)若能够到达b板的液滴数为k，第k＋1滴液滴将如何运动？四、填空题17.如图倾角为30°的直角三角形的底边BC长为2L，处在粗糙的水平面上，一质量为m带正电的小物块恰好能在斜面上匀速下滑，O为底边中点，OD垂直AB，沿OD上方与A等高的位置E处固定一带正电的点电荷，物块在下滑至底端的过程中，斜面保持静止不动，当物块在DB之间时，斜面受到地面的摩擦力（填“不变”、“先变大后变小”，“先变小后变大”）；若斜面是光滑的，测得它滑到D受到的库仑力大小为F，则它滑到B处的加速度的大小．18.在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间距和带电量有关．他选用带正电的小球A和B，A球放在可移动的绝缘座上，B球用绝缘丝线悬挂于玻璃棒C点，如图所示．实验时，先保持两球电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B球悬线的偏角越大；再保持两球距离不变，改变小球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大．实验表明：两电荷之间的相互作用力，随其距离的__________而增大，随其所带电荷量的__________而增大．此同学在探究中应用的科学方法是____________(选填“累积法”“等效替代法”“控制变量法”或“演绎法”)．19.有一绝缘空心金属球A，带有4×10－6C的正电荷，一个有绝缘柄的金属小球B，带有2×10－6C 的负电荷，若把B球跟A球的内壁相接触，则B球上的带电荷量为________ C，A球上的带电荷量为________ C，电荷分布在________．20.如图所示，在一匀强电场区域中，有A、B、C、D四点恰好位于一正方形的四个顶点上，已知A、B、C三点电势分别为φA＝2 V，φB＝4 V，φC＝0.请在图中作出电场线(至少作两条)，D点电势φD为________21.如图所示为一个点电荷电场的电场线(实线)和等势线(虚线)，两相邻等势线间的电势差为 4 V，有一个带电荷量为q＝1.0×10－8C的负电荷从A点沿不规则曲线移到B点，静电力做功为________ J.答案解析1.【答案】B【解析】设电子被加速后获得初速度v0，则由动能定理得：qU1＝mv①若极板长为l，则电子在电场中偏转所用时间：t＝②设电子在平行板间受电场力作用产生的加速度为a，由牛顿第二定律得：a＝＝③电子射出偏转电场时，平行于电场方向的速度：v y＝at④由①②③④可得：v y＝又有：tanθ＝＝＝＝故U2变大或U1变小都可能使偏转角θ变大，故选项B正确，选项A、C、D错误．2.【答案】B【解析】将其运动分解为水平方向的匀加速运动和竖直方向的匀加速运动，设AB＝h，AC＝2h，OA ＝l.对液滴1：由①②得q1＝.对液滴2：由③④得q2＝.所以＝.3.【答案】D【解析】P和Q两点在带电体M的表面上，M是处于静电平衡状态的导体，其表面是一个等势面，故P和Q两点的电势相等，故A错误；带正电的油滴在F点时的机械能大于在W点的机械能，故从F点到W点，机械能减小，电场力做负功，说明电场力向上，故电场线垂直等势面向上，而沿着电场线电势逐渐降低，故P点的电势低于S点的电势，故B错误；由于电场线垂直等势面向上，故E点的电势大于F点的电势，根据E p＝qφ，油滴在F点的电势能低于在E点的电势能，故C错误；油滴在运动过程中只有重力和电场力做功，重力做功导致重力势能和动能相互转化，电场力做功导致电势能和动能相互转化，故油滴在E、F、W三点的“机械能和电势能总和”没有改变，故D正确．4.【答案】D【解析】B、C、D三点位于点电荷＋Q周围电场中的同一等势面上，故UAB＝UAC＝UAD，故WAB＝WAC＝WAD.5.【答案】D【解析】电子从O点运动到A点，因受静电力作用，速度逐渐减小．根据题意和题图判断，电子仅受静电力，不计重力．这样，我们可以用动能定理来研究问题．即mv＝eUOA.因E＝，UOA＝Eh ＝，故mv＝.所以D正确．6.【答案】A【解析】由AC段轨迹：根据曲线运动物体所受的合力指向轨迹的内侧可知，电场力方向水平向右．根据CB段轨迹弯曲方向判断可知：恒力F的方向可能水平向左，而且F大于电场力．故A正确．若恒力F的方向与v的方向相反，则小球所受的合力方向指向右下方，不可能沿CB曲线运动，故恒力F的方向不可能与v的方向相反．故B错误．整个过程中，电场力做正功，若恒力做负功，两者功的大小相等，总功为零，根据动能定理得知在A、B两点小球的速率可能相等．故C 错误．从A到B过程中，电场力做正功，电势能减小，则小球在A点的电势能比在B点的电势能大．故D错误．7.【答案】D【解析】将场强E、Eb延长，交点即为点电荷所在位置，如图所示，由于电场强度方向指向点电荷Q，则知该点电荷带负电．根据几何知识解得，a点到Q点的距离ra＝2d cos 30°＝d，b点到Q点的距离rb＝d，A、B两点到点电荷Q的距离之比ra∶rb＝∶1.由公式E＝k，得：A、B两点场强大小的比值E∶Eb＝1∶3，即Eb＝3E，故A、B、C错误，D正确．8.【答案】C【解析】电场线疏密表示场强的大小，由图象知从左到右场强逐渐增大，电场力做功W=qU=qEd，ab=bc，所以Wab＜Wbc．故选：C.9.【答案】B【解析】-5℃表示温度比零摄氏度低5℃，-2℃表示温度比零摄氏度低2℃，故：-2℃＞-5℃，故A错误；速度是矢量，负号只表示方向，大小要根据绝对值进行比值，故：-2m/s＜-12m/s；故B正确；重力势能的负值表示相对于零势能面的位置，负号后面数越大表示物体所处的位置比零势能面低的越多，故物体的重力势能：-2J＞-12J，C错误；电势与高度相似，负号后面的数越大表示该点的电势比零势面低的越多，故：-2V＞-5V，故D错误．10.【答案】B【解析】A中坐标原点O处电场强度是带电圆环产生的；B中坐标原点O处电场强度是第一象限带正电圆环和第二象限带负电圆环叠加产生，坐标原点O处电场强度大小大于带电圆环产生的场强；C中第一象限带正电圆环和第三象限带正电圆环产生的电场相互抵消，所以坐标原点O 处电场强度是带电圆环产生的；D中第一象限带正电圆环和第三象限带正电圆环产生的电场相互抵消，第二象限带负电圆环和第四象限带负电圆环产生的电场相互抵消，所以坐标原点O处电场强度为零．所以坐标原点O处电场强度最大的是B.故选B.11.【答案】BD【解析】若用左手也去摸金属球，不会有电流产生，不会被电击，选项A错误；若用左手与旁边的观众握手，会发生放电现象而被电击，选项B正确；若右手离开金属球，电荷不会转移，则头发仍然四处散开，选项C错误；若右手离开金属球而且走下绝缘凳，则电荷将进入大地，人体将不再带电，头发会立刻恢复常态，选项D正确，故选B，D.12.【答案】ACD【解析】粒子受恒定静电力且与初速度垂直，做类平抛运动，A对；由t＝可知C对；由y＝·可知，可以通过改变U的大小来改变y的大小，D对；tanφ＝，可知偏转角φ的大小与q及m都有关，B错．13.【答案】BC【解析】14.【答案】5 N/C 5 N/C【解析】解：由题，点电荷q=4 C，所受静电力F=20 N，则该处的电场强度是E==5 N/C．若将该点电荷的电量改为8库仑，仍放在同一位置，则该处的电场强度不变，仍是5 N/C．15.【答案】1∶4∶91∶1∶1【解析】电子在电场中做类平抛运动，即在x轴分方向做匀速直线运动，故M、N、P三点沿x轴的分速度相等，v Mx∶v Nx∶v Px＝1∶1∶1又OA＝AB＝BC所以tOA＝tAB＝tBC根据电子沿－y方向做匀加速运动，由y＝at2得：AM∶BN∶CP＝1∶4∶9.16.【答案】(1)＋1 (2)在板内外做往复运动【解析】设第k滴液滴恰好能够到达b板，则第k滴液滴进入两板间时，前(k－1)滴液滴已建立电场，对第k滴液滴应用动能定理(1)前(k－1)滴液滴已建立的电场为U＝＝，E＝＝.对第k滴液滴应用动能定理有：mg(h＋d)－qEd＝0，即mg(h＋d)－q d＝0.解得k＝＋1.(2)由题意，第(k＋1)滴液滴进入两板间后做减速运动，无法到达b板，反向运动跳出a板小孔，然后再无初速度滴下，所以第(k＋1)滴液滴将在板内外做往复运动．17.【答案】不变+【解析】开始时刻小物块受重力、支持力和摩擦力，物块恰好能在斜面上匀速下滑，说明摩擦力和支持力的合力与重力平衡，是竖直向上的；根据牛顿第三定律，压力和滑块对斜面体的摩擦力的合力是竖直向下的；增加电场力后，小物块对斜面体的压力和摩擦力正比例增加，故滑块对斜面体的压力和摩擦力的合力仍然是竖直向下的；再对斜面体分析，受重力,故滑块对斜面体的压力和摩擦力、支持力，不受地面的摩擦力，否则合力不为零；即当物块在DB之间时，斜面受到地面的摩擦力为0，保持不变；在D点，电场力为：F=k=；在B点电场力F为：FB=k=；在B点，电荷q受重力、电场力和支持力，在平行AB杆的方向，根据牛顿第二定律，有：mg sin30°+cos30°=ma，解得：a=+．18.【答案】减小增大控制变量法高二物理人教版选修3-1第一章静电场单元练习题（含详细答案）【解析】偏角的大小，可以反映电荷间相互作用力的大小．所以可以分析出相互作用力与间距、电荷量的关系．本题考察电荷间相互作用力与哪些因素有关，猜想有两方面，分组测量，所以本题的科学方法为控制变量法．19.【答案】0 ＋2×10－6A的外表面【解析】B跟A相接触后，它们成为一个导体，所有电荷都将分布在导体的外表面．在A的外表面，部分正电荷与所有负电荷发生中和现象，未被中和的正电荷仍分布在A的外表面．20.【答案】－2 V【解析】取BC的中点为F，则根据匀强电场中同一条直线上相等距离，电势差相等可知，F点的电势为2 V，连接AF，由于A、F电势相等，则AF为一条等势线，根据电场线与等势线垂直，方向由高电势指向低电势可知，电场线方向与AF垂直斜向上，如图所示．由于此电场是匀强电场，由φA－φB＝φD－φC可得D点的电势为φD＝－2 V.21.【答案】－4.0×10－8【解析】WAB＝qUAB＝－1.0×10－8×4 J＝－4.0×10－8J.11 / 11。

第一章：静电场 经典题目检测(90分钟 共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a ，带电小球b 固定在绝缘水平面上，可能让轻绳伸直且a 球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M 点以相同的速度飞出a 、b两个带电粒子，a 、b 的运动轨迹如图中的虚线所示(a 、b 只受电场力作用)，则( )A ．a 一定带正电，b 一定带负电B ．电场力对a 做正功，对b 做负功C ．a 的速度将减小，b 的速度将增大D ．a 的加速度将减小，b 的加速度将增大3．如图，在场强为E 的匀强电场中有一个质量为m 的带正电小球A 悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A ．mgEB ．3mg EC ．2mg ED ．mg 2E4．一带电粒子从某点电荷电场中的A 点运动到B 点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A ．该电场是某正点电荷电场B ．粒子的速度逐渐增大C ．粒子的加速度逐渐增大D ．粒子的电势能逐渐增大5．位于A 、B 处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A ．a 点和b 点的电场强度相同B ．正电荷从c 点移到d 点，电场力做正功C ．负电荷从a 点移到c 点，电场力做正功D ．正电荷从e 点沿图中虚线移到f 点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O 点，小球在竖直平面内做匀速圆周运动，最高点为a ，最低点为b ，不计空气阻力，则( )A ．小球带负电B ．电场力跟重力平衡C ．小球在从a 点运动到b 点的过程中，电势能减小D ．小球在运动过程中机械能守恒7．如图所示的匀强电场E 的区域内，由A 、B 、C 、D 、A ′、B ′、C ′、D ′作为顶点构成一正方体空间，电场方向与面ABCD 垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。

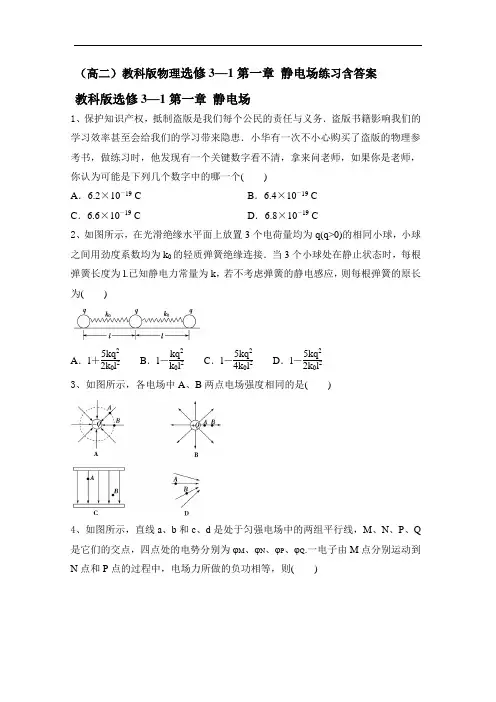

（高二）教科版物理选修3—1第一章静电场练习含答案教科版选修3—1第一章静电场1、保护知识产权，抵制盗版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的哪一个()A．6.2×10－19 C B．6.4×10－19 CC．6.6×10－19 C D．6.8×10－19 C2、如图所示，在光滑绝缘水平面上放置3个电荷量均为q(q>0)的相同小球，小球之间用劲度系数均为k0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l.已知静电力常量为k，若不考虑弹簧的静电感应，则每根弹簧的原长为()A．l＋5kq22k0l2B．l－kq2k0l2C．l－5kq24k0l2D．l－5kq22k0l23、如图所示，各电场中A、B两点电场强度相同的是()4、如图所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q 是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则()A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功5、(双选)平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动6、(双选)如图所示各图描述的是对给定的电容器充电时其电荷量Q、电势差U、电容C之间相互关系的图像，其中正确的是()A B C D7、如图所示，用绝缘细线悬挂的两个带电小球(可视为点电荷)处于静止状态，电荷量分别为q A、q B，相距为L.则A对B的库仑力为()A．F AB＝k q A q BL2，方向由A指向BB．F AB＝k q A q BL，方向由A指向BC．F AB＝k q A q BL2，方向由B指向AD．F AB＝k q A q BL，方向由B指向A8、一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)()A B C D9、(双选)如图所示，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知()A．Q点的电势比P点高B．油滴在Q点的动能比它在P点的大C．油滴在Q点的电势能比它在P点的大D．油滴在Q点的加速度大小比它在P点的小10、图(a)为示波管的原理图．如果在电极YY′之间所加的电压按图(b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是选项中的()A B C D11、如图所示，电源A两端的电压恒为6 V，电源B两端的电压恒为8 V，当开关S从左扳到右时，通过电流计的电荷量为1.2×10－5 C，则电容器的电容约为()A．2×10－5 F B．1.5×10－6 FC．6×10－6 F D．8.6×10－7 F12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)13、在场强为E的匀强电场中，取O点为圆心，r为半径作一圆周，在O点固定一电荷量为＋Q的点电荷，a、b、c、d为相互垂直的过圆心的两条直线和圆周的交点．当把一试探电荷＋q放在d点恰好平衡(不计试探电荷所受重力)，如图所示．(1)匀强电场场强E的大小、方向如何？(2)试探电荷＋q放在点c时，受力F c的大小、方向如何？(3)试探电荷＋q放在点b时，受力F b的大小、方向如何？（高二）教科版物理选修3—1第一章 静电场练习含答案教科版选修3—1第一章 静电场1、保护知识产权，抵制盗版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的哪一个( )A ．6.2×10－19 CB ．6.4×10－19C C ．6.6×10－19 CD ．6.8×10－19 CB [因任何带电体所带电荷量都是元电荷1.6×10－19C 的整数倍，因6.4×10－19 C ＝4×1.6×10－19 C ，故选项B 正确．]2、如图所示，在光滑绝缘水平面上放置3个电荷量均为q(q>0)的相同小球，小球之间用劲度系数均为k 0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l.已知静电力常量为k ，若不考虑弹簧的静电感应，则每根弹簧的原长为( )A ．l ＋5kq 22k 0l 2B ．l －kq 2k 0l 2C ．l －5kq 24k 0l 2D ．l －5kq 22k 0l 2 C [取左侧电荷为研究对象，由平衡状态得k 0x ＝kq 2l 2＋kq 2(2l )2，解得x ＝5kq 24k 0l 2，故弹簧原长为l 0＝l －x ＝l －5kq 24k 0l 2，C 正确．] 3、如图所示，各电场中A 、B 两点电场强度相同的是( )C [电场强度是矢量，若两点的电场强度相同，必须是大小相等，方向相同．故只有C正确．]4、如图所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q 是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则()A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功B[根据题述一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，可知N点和P点处于同一等势面上，直线d位于某一等势面内．根据匀强电场的特性，可知直线c也位于某一等势面内．由于电子由M点运动到N点的过程中，电场力做负功，故M点电势高于N点电势，所以选项B正确，选项A错误；由于M、Q处于同一等势面内，电子由M点运动到Q点的过程中，电场力不做功，选项C错误；电子由P点运动到Q点，电场力做正功，选项D错误．]5、(双选)平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动BD[带电粒子在平行板电容器之间受到两个力的作用，一是重力mg，方向竖直向下；二是电场力F＝Eq，方向垂直于极板向上．因二力均为恒力，已知带电粒子做直线运动，所以此二力的合力一定在粒子运动的直线轨迹上，根据牛顿第二定律可知，该粒子做匀减速直线运动，选项D正确，选项A、C错误；从粒子运动的方向和电场力的方向可判断出，电场力对粒子做负功，粒子的电势能增加，选项B正确．]6、(双选)如图所示各图描述的是对给定的电容器充电时其电荷量Q、电势差U、电容C之间相互关系的图像，其中正确的是()A B C DCD[电容器的电容是由电容器本身决定的，与电容器所带电荷量Q的大小和两极板间的电势差U的大小无关，不能认为C与Q成正比，与U成反比，故D正确，A、B错误．而C图表示电容器所带电荷量与极板间的电势差成正比，其比值为电容器的电容，故C正确．]7、如图所示，用绝缘细线悬挂的两个带电小球(可视为点电荷)处于静止状态，电荷量分别为q A、q B，相距为L.则A对B的库仑力为()A．F AB＝k q A q BL2，方向由A指向BB．F AB＝k q A q BL，方向由A指向BC．F AB＝k q A q BL2，方向由B指向AD．F AB＝k q A q BL，方向由B指向AC[由于两小球相互吸引，所以A对B的库仑力方向由B指向A，根据库仑定律可得F AB＝k q A q BL2，故选项C正确．]8、一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)()A B C DD[因为质点的速率是递减的，因此电场力的方向与速度方向的夹角应大于90°，又质点所带的电荷是负电荷，场强方向应与质点受到的电场力方向相反，故选项D正确．]9、(双选)如图所示，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知()A．Q点的电势比P点高B．油滴在Q点的动能比它在P点的大C．油滴在Q点的电势能比它在P点的大D．油滴在Q点的加速度大小比它在P点的小AB[带负电荷的油滴在匀强电场中运动，且相对于过轨迹最低点P的竖直线对称，由此可判断匀强电场方向竖直向下，Q点的电势比P点高，油滴的加速度不变，A对，D错；油滴由P到Q过程电场力做正功，电势能减小，动能增大，B 对，C错．故选A、B.]10、图(a)为示波管的原理图．如果在电极YY′之间所加的电压按图(b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是选项中的()A B C DB[在0～2t1时间内，扫描电压扫描一次，信号电压完成一个周期，当U Y为正的最大值时，电子打在荧光屏上有正的最大位移，当U Y为负的最大值时，电子打在荧光屏上有负的最大位移，因此一个周期内荧光屏上的图像为B.]11、如图所示，电源A两端的电压恒为6 V，电源B两端的电压恒为8 V，当开关S从左扳到右时，通过电流计的电荷量为1.2×10－5 C，则电容器的电容约为()A．2×10－5 F B．1.5×10－6 FC．6×10－6 F D．8.6×10－7 FD[当开关S接左边时，电容器上极板带正电，所带电荷量Q＝CU A，当开关S 扳到右边时，电容器上极板带负电，所带电荷量Q′＝CU B，该过程中通过电流计的电荷量ΔQ＝Q＋Q′＝C(U A＋U B)＝1.2×10－5 C，解得电容约为8.6×10－7 F，选项D正确．]12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)解析：在球壳上与小圆孔相对的小圆面的电荷量q′≈πr24πR2Q＝r24R2Q.根据库仑定律，它对球心的点电荷＋q的作用力大小F＝kq′qR2＝kr24R2QqR2＝kqQr24R4，其方向由球心指向小圆孔中心．答案：kqQr24R4由球心指向小圆孔中心13、在场强为E的匀强电场中，取O点为圆心，r为半径作一圆周，在O点固定一电荷量为＋Q的点电荷，a、b、c、d为相互垂直的过圆心的两条直线和圆周的交点．当把一试探电荷＋q放在d点恰好平衡(不计试探电荷所受重力)，如图所示．(1)匀强电场场强E 的大小、方向如何？(2)试探电荷＋q 放在点c 时，受力F c 的大小、方向如何？(3)试探电荷＋q 放在点b 时，受力F b 的大小、方向如何？ 解析：(1)对试探电荷进行受力分析如图所示，由题意可知：F 1＝k Qq r 2F 2＝qE由于F 1＝F 2所以qE ＝k Qq r 2，E ＝k Q r 2匀强电场方向沿db 方向．(2)试探电荷放在c 点：E c ＝E 21＋E 2＝2E ＝2k Q r 2所以F c ＝qE c ＝2k Qq r 2方向与ac 成45°角斜向下．(3)试探电荷放在b 点：E b ＝E 2＋E ＝2E ＝2k Q r 2所以F b ＝qE b ＝2k Qq r 2方向沿db 方向．答案：(1)k Q r 2 方向沿db 方向(2) 2k Qqr2方向与ac方向成45°角斜向下(3)2k Qqr2方向沿db方向。

人教版高二物理选修3-1第一章静电场专题专项训练（含答案）1.（多选题）如图所示，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子（）A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动2.（多选题）三个质量相等，分别带有正电负电和不带电的颗粒，从水平放置的平行带电金属板左侧以相同速度v0垂直电场线方向射入匀强电场，分别落在带正电荷的下板上的a、b、c三点如图所示则（）A．落在c点的颗粒在两板间运动时间最长B．落在a点的颗粒带正电、C点的带负电C．三个颗粒运动到正极板时动能一样大D．落在a的点颗粒加速度最大3.a、b、c三个α粒子（重力不计）由同一点M同时垂直场强方向进入带有等量异种电荷的两平行金属板的电场间，其轨迹如图所示，其中b恰好沿板的边缘飞出电场，由此可知（）A．进入电场时a的速度最大，c的速度最小B．a、b、c在电场中运动经历的时间相等C．若把上极板向上移动，则a在电场中运动经历的时间增长D．若把下极板向下移动，则a在电场中运动经历的时间增长4.（多选题）如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U，电子最终打在荧光屏P上，关于电子的运动，下列说法中正确的是（）A．滑动触头向右移动时，电子打在荧光屏上的位置上升B．滑动触头向左移动时，电子打在荧光屏上的位置上升C．电压U增大时，电子打在荧光屏上的速度大小不变D．电压U增大时，电子从发出到打在荧光屏上的时间不变5.如图所示，实线为方向未知的三条电场线，a、b两带电粒子从电场中的O点以相同的初速度飞入。

仅在电场力作用下，两粒子的运动轨迹如图中虚线所示，则（）A．a一定带正电，b一定带负电B ．a 加速度增大，b 加速度增大C ．a 电势能减小，b 电势能增大D ．a 和b 的动能一定都增大6.（多选题）分别将带正电、负电和不带电的三个等质量小球，分别以相同的水平速度由P 点射入水平放置的平行金属板间，已知上板带负电，下板接地．三小球分别落在图中A 、B 、C 三点，则正确的是 A ．A 带正电、B 不带电、C 带负电B ．三小球在电场中加速度大小关系是：a A ＜a B ＜aC C ．三小球在电场中运动时间相等D ．三小球到达下板时的动能关系是Ek C ＞EkB ＞EkA7.如图所示，平行板电容器与电动势为E 的直流电源（内阻不计）连接，下极板接地，静电计所带电量很少，可被忽略．一带负电油滴被固定于电容器中的P 点，现将平行板电容器的下极板竖直向下移动一小段距离，则（ ） A ．平行板电容器的电容值将变大 B ．静电计指针张角变小 C ．带电油滴的电势能将增大D ．若先将上极板与电源正极的导线断开再将下极板向下移动一小段距离，则带电油滴所受电场力不变8.（多选题）如图所示，带电平行金属板A 、B ，板间的电势差大小为U ，A 板带正电，B 板中央有一小孔．一带正电的微粒，带电荷量为q ，质量为m ，自孔的正上方距板高h 处自由落下，若微粒恰能落至A 、B 板的正中央C 点，则( )A ．微粒下落过程中重力做功为mg (h ＋d 2)，电场力做功为qU2B ．微粒落入电场中，电势能逐渐增大，其增加量为qU2C ．若微粒从距B 板高2h 处自由下落，则恰好能达到A 板D ．微粒在下落过程中动能逐渐增加，重力势能逐渐减小9.如图所示，一价氢离子（11H ）和二价氦离子（42He ）的混合体，经同一加速电场U 1同时加速后，垂直射入同一偏转U 2电场中，偏转后，打在同一荧光屏上，则它们（ ）A ．同时到达屏上同一点B ．先后到达屏上同一点C ．同时到达屏上不同点D ．先后到达屏上不同点10.（多选题）如图，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd 与竖直方向所夹的锐角为45°，则下列结论正确的是（）A．此液滴带负电B．液滴的加速度等于2gC．合外力对液滴做的总功等于零D．液滴的电势能减少11.如图所示为两组平行金属板，一组竖直放置，一组水平放置，今有一质量为m 、电荷量为e 的电子静止在竖直放置的平行金属板的A 点，经电压U 0加速后，通过B 点进入两板间距为d 、电压为U 的水平放置的平行金属板间，最后电子从右侧的两块平行金属板之间穿出，已知A 、B 分别为两块竖直板的中点，右侧平行金属板的长度为L ，求：（1）电子通过B 点时的速度大小v 0；（2）电子从右侧的两块平行金属板之间飞出时的侧移距离y ； （3）电子从右侧平行金属板进入到飞出时电场对它所做的功W ．12.长为L 的平行金属板水平放置，两极板带等量的异种电荷，板间形成匀强电场，一个带电量为+q 、质量为m 的带电粒子，以初速度v 0 紧贴上极板垂直于电场线方向进入该电场，刚好从下极板边缘射出，射出时速度恰与下极板成30°角，如图所示，不计粒子重力，求： （1）粒子末速度的大小； （2）匀强电场的场强； （3）两板间的距离．13.一质量为m ，带电量为+q 的小球从距地面高h 处以一定初速度水平抛出，在距抛出点水平距离L 处，有一根管口比小球直径略大的竖直细管．管上口距地面2h，为使小球能无碰撞地通过管子，可在管子上方的整个区域加一个场强方向水平向左的匀强电场，重力加速度为g ，如图所示，求：（1）小球初速度v 0、电场强度E 的大小； （2）小球落地时动能．参考答案1.CD2.AD3.D4.BD5.D6.ABD7.D8.BC9.B 10.ABD11.解：（1）从A到B由动能定理得：解得：（2）电子作类平抛运动有：，解得：a=L=v0ty=解之得：（3）电子进、出右侧平行金属板两点间的电势差为：．所以电场对电子做功为：12.解：（1）粒子离开电场时，合速度与水平夹角30度，由速度关系得合速度：，（2）粒子在匀强电场中为类平抛运动，在水平方向上：L=v0t，在竖直方向上：v y=at，由牛顿第二定律得：qE=ma解得：；（3）粒子做类平抛运动，在竖直方向上：，解得：；13.解：（1）电场中小球运动，在水平方向上：v0=①竖直方向上：=，②又v02=2L ③联立①②③得：v0=2L，E=．（2）从抛出到落地由动能定理得：mgh﹣EqL=E k﹣m v02小球落地时动能：E k=mgh。

第一章《静电场》测试题一、单选题（每小题只有一个正确答案）1．下列关于静电场中电场强度、电势能等的说法中，正确的是A ．电荷在电场强度大的地方，电势能一定大B ．电荷在电场强度为零的地方，电势能一定为零C ．负电荷从电势高处运动到电势低处，电势能增加D ．只在静电力的作用下运动，电荷的电势能一定减少2．一个带电的金属球，当带电荷量增加后（稳定）与增加前比较，其内部的场强将 A ．一定增强 B ．一定不变 C ．一定减弱 D ．可能增强也可能减弱 3．如图，在点电荷Q 产生的电场中，将两个带正电的检验电荷1q 、2q 分别置于A 、B 两点，虚线为等势线，取无空远处为零电势点，若将1q 、2q 移动到无穷远的过程中外力克服电场力做的功相等，则（ ）A ．1q 在A 点的电势能大于2q 在B 点的电势能B ．1q 在A 点的电势能小于2q 在B 点的电势能C ．1q 的电荷量小于2q 的电荷量D ．1q 的电荷量大于2q 的电荷量4．如图所示，带正电的小球A 用竖立在地面上的绝缘杆支撑，带正电的小球B 用绕过A 球正上方的定滑轮的绝缘细线拉着，开始时A、B 在同一水平线上并处于静止，不计两个小球的大小．现用手拉细线使小球B 缓慢向上移动，小球B 在向上移动过程中A、B 两球的带电量保持不变，不计两球间的万有引力，则在B 球缓慢移动一小段距离的过程中( )A ．A、B 两球间的距离在减小B．小球B的运动轨迹是一段圆弧C．细线上的张力一直增大D．细线上的张力可能先变小后变大5．如图所示，ABC是两带电量均为Q的正点电荷连线的中垂线上的三点，B是两线段的交点，A点固定有一带电量同为Q的负点电荷，现将一电子从B点由静止释放，电子运动中会经由C点继续向前运动，则（）A．从B到C，电场力对该电子一直不做功B．电子从B到C做加速度变大的加速运动C．电子在B、C两点时的电势能大小关系是E PB>E PCD．若电子可回到B点，则回到B点时速度不为零6．某一静电场的电势φ在x轴上分布如图所示，x轴上两点B、C点电场强度在x方向上的分量分别是E Bx、E Cx，下列说法中正确的有（）A．E Bx的方向沿x轴正方向B．电荷在O点受到的电场力在x方向上的分量最大C．E Bx的大小大于E Cx的大小D．负电荷沿x轴从B移到C的过程中，电场力先做负功，后做正功7．在电场强度大小为E的匀强电场中，将一个质量为m、电荷量为q的带正电小球从O点由静止释放，小球沿直线OA斜向下运动，直线OA与竖直方向的夹角为θ。
