protel99se教程1. 简介Protel 99 SE是一款常用的电路设计软件，它提供了强大的功能和广泛的应用领域，适用于电子工程师、PCB设计师和电子爱好者等相关人员。
本教程将介绍Protel 99 SE的基本操作，帮助初学者上手使用该软件。
2. 安装与配置2.1 下载与安装首先，我们需要从官方网站下载Protel 99 SE的安装包，并进行安装。
按照安装向导的提示一步一步完成安装过程即可。
2.2 配置工作环境安装完成后，我们需要进行一些基本的配置工作。
首先，打开Protel 99 SE软件，进入“设置”菜单，选择“首选项”。
在首选项窗口中，我们可以进行各种设置，如工作界面的颜色、单位设置、快捷键等。
根据自己的需求进行相应的配置，配置完成后点击“确定”保存。
3. 工程文件的创建与管理3.1 创建新工程在Protel 99 SE中，我们可以创建一个新的工程来进行电路设计。
点击菜单中的“文件”，选择“新建”，然后选择“工程”。
在工程设置中，可以设置工程的名称、存储路径等信息。
配置完成后点击“确定”，一个新的工程就创建成功了。
3.2 添加电路图在一个工程中，我们可以添加多个电路图，并进行相应的设计。
在工程管理栏中，可以看到当前工程的所有电路图。
通过右键菜单可以进行新增、打开、关闭、保存等操作。
3.3 导入和导出工程除了创建新工程，我们还可以导入和导出已有的工程文件。
在菜单中选择“文件”，点击“导入”或者“导出”选项，选择对应的文件格式和路径即可完成相应的操作。
4. 电路设计与编辑4.1 绘制电路图在Protel 99 SE中，我们可以通过拖拽元件、连接线来绘制电路图。
在左侧的元件库中选择需要使用的元件，并拖拽到电路图编辑区域。
通过鼠标左键点击、拖拽可以自由连接元件，形成电路连接。
4.2 元件属性设置在使用元件进行电路设计时，我们可以通过双击元件来进行属性设置。
在元件属性窗口中，我们可以修改元件的参数、设置引脚的名称和功能等。
Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se 快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB文件图。
第一章电子线路CAD概述一、电子线路 CAD 有关的基本知识1.原理图设计原理图：用图形符号表示出电路原理即各元器件之间的逻辑关系的图形（表达电路设想和构思）。
图形符号：元器件、连线、电连接点（Junction）2.PCB 设计印刷电路板（PCB）：通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。
而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。
这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。
PCB 应用：几乎能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到 PCB。
PCB 作用：它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。
同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。
二、Protel99 EDA 软件基本知识电子设计指实现一个电子产品从设计构思、电学设计到物理结构设计实现全过程，其最基本的完整过程为：1.电路原理设计2.电路信号仿真3.产生网络表及其它报表（原理图与印刷图的主要接口）4.印刷电路板设计5.信号完整性分析三、Protel99 运行环境及安装基本界面由四个部分组成：菜单栏、工具栏、项目管理器窗口、设计窗口（标题栏、项目卡）。
1.菜单栏功能：进行各种命令操作、设置各种参数、进行各种开关的切换组成：●开始启动时：File、View和Help三项及系统菜单项File 用于文件管理View 用于切换管理器、状态栏、命令行开与关Help 用于打开帮助文件●进入设计后：加入其它若干功能项菜单栏属性设置：定制菜单栏（用 Mouse 双击菜单栏前图标即进入设置窗口）2.设计窗口全部组成菜单栏主工具条设计管理器●设计浏览器：用于管理设计数据库●浏览管理器：浏览库管理（如元件库管理器、封装库管理器）设计管理器切换标签：切换设计浏览器和浏览管理器设计工作站：显示当前网络下进行同一项目设计时的工作状态设计工作组：用设定用户的操作权限设计主界面：设计工作的操作界面文件切换标签：用来切换当前被激活的文件状态栏：显示当前设计状态命令栏：当前用户正在使用或可以使用的命令搜索式帮助系统菜单（设计浏览器主菜单）功能：主要用来设置客户端的工作环境和各服务器的属性启动：在面板上单击 Mouse 右键或用Mouse 左键点击图标●Server...服务器设置（管理所有服务器）：安装、打开、停止、安全性、属性等。
创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件，但是随着电子技术的发展，某些新型电子器件（如A TMEGA8单片机）及非标元件（如各种类型的继电器），在Protel99se软件自带的元件库中是找不到的。
要使用这些元器件，就必须实现自行创建。
下面介绍创建原理图元件库的方法，同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中，以及如何自行绘制元件。
对于相应元件封装库的创建，我们将在下一节中讲述。
一、启动原理图元件编辑器，并创建“通用元件．ddb”原理图元件库。
1．如图5．1所示，依次单击Protel99se主窗口的File（文件）/New（新建）菜单。
图5．12．执行上述命令后，弹出图5．2 “新建设计数据库”对话框。
图5．2 新建设计数据对话框3．将Database File Name文本框中的文件名更改为“通用元件．ddb”，如图5．3。
图5．34．点击图5．3中的（浏览）按钮，弹出图5．4保存文件对话框。
5．点击“保存在（I）：”下拉列表框中的按钮，将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch，图5．5。
图5．56．点击按钮，就可一把“通用元件．ddb”保存在Sch文件夹中，如图5．6。
图5．6注意：将自行创建的元件库保存在Sch文件夹中的主要目的是：使自行创建的元件库与Protel99se本身的元件库具有同等地位，7．点击按钮，弹出图5．7窗口。
8．双击图标，打开“通用元件．ddb”数据库文件夹，如图5．8。
图5．89．依次单击图5．8中的File/New菜单，弹出“选择文件类型”对话框，如图5．9。
图5．9 选择文件类型10．双击图标，启动原理图元件编辑器，如图5．10。
图5．1011．先将原理图库文件名改为“通用元件．lib”，然后双击图标，弹出图5．11所示编辑原理图元件窗口。
protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。
本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。
第一步：创建新项目1. 打开Protel 99SE软件。
2. 单击“文件”菜单，然后选择“新建”。
3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。
4. 输入项目名称和文件夹路径，然后单击“确定”。
第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。
3. 在绘图区域中，使用绘图工具绘制电路原理图。
您可以使用线条工具、电子元件库等进行绘制。
第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。
3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。
3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。
第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。
2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。
3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。
通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。
请注意避免使用重复的标题文字来保持文档整洁和清晰。
P r o t e l99S E简易教程一． 电路原理图的绘制：1.绘制原理图的电气部件：1）放置元件（p a r t）2）放置电气连接线（w i r e）：执行p l a c e/w i r e命令，或单击绘制工具栏的图标，光标由箭头变为小十字形；单击确定连线的起点；单击连线的第一终止点确定连接终点，也是下一连线的起点。
如此操作可绘制一条包含多条线段的连接线；右击退出本次连接操作，执行下一连线的绘制操作；双右击，退出连线绘制操作状态，可执行其他绘制操作；3）放置电气连接点（j u n c t i o n）：执行p l a c e/j u n c t i o n命令，或者单击绘制工具栏中按钮，光标由箭头变为小十字形；单击电气交叉点处，放置一个电气连接点；右击退出放置电气连接点状态。
4）放置电源/接地端点（p o w e r p o r t）：执行p l a c e/p o w e r p o r t命令，或者单击绘制工具栏的按钮，光标处出现一个浮动电源部件跟随；单击适合位置将电源部件放置在原理图上；双击图纸上的电源部件。
5）放置网络标号（n e t l a b e l）：执行p l a c e/n e t l a b e l命令，或单击绘制工具栏的按钮，光标处出现跟随一个浮动的网络标号图标；移动光标将网络标号放置在合适位置；双击一个网络标号，显示“n e t l a b e l”对话框；在n e t下拉列表框中输入网络标号的自定义名；单击c h a n g e按钮，显示“字体”对话框。
在其中选择合适的字体，然后点击O K按钮。
6）放置总线（b u s）：执行p l a c e/b u s命令，或单击绘制工具栏的按钮，进入放置总线状态。
绘制总线的操作与绘制电气连接线基本相同；双击放置的总线，显示“b u s”对话框；定义总线的线宽度和颜色，线宽有4种：s m a l l e s t，s m a l l，m e d i u m，l a r g e，可在c o l o r文本框中输入总线的颜色；设置后单击O K按钮。

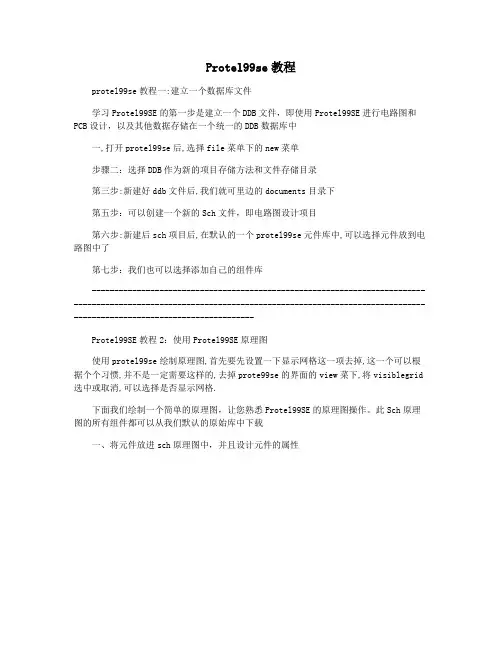

Protel99se教程
protel99se教程一:建立一个数据库文件
学习Protel99SE的第一步是建立一个DDB文件，即使用Protel99SE进行电路图和PCB设计，以及其他数据存储在一个统一的DDB数据库中
一,打开protel99se后,选择file菜单下的new菜单
步骤二：选择DDB作为新的项目存储方法和文件存储目录
第三步:新建好ddb文件后,我们就可里边的documents目录下
第五步：可以创建一个新的Sch文件，即电路图设计项目
第六步:新建后sch项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了
第七步：我们也可以选择添加自己的组件库
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Protel99SE教程2：使用Protel99SE原理图
使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的view菜下,将visiblegrid 选中或取消,可以选择是否显示网格.
下面我们绘制一个简单的原理图，让您熟悉Protel99SE的原理图操作。
此Sch原理图的所有组件都可以从我们默认的原始库中下载
一、将元件放进sch原理图中，并且设计元件的属性。
