隧道监测数据分析报告

隧道围岩监控测量总结汇报隧道围岩监控测量总结汇报一、引言隧道工程是目前城市建设中不可或缺的一环，而围岩稳定性是隧道工程中的重要问题。

为了确保隧道施工过程中的安全性和工程质量，对围岩进行监控测量是必不可少的。

本文将对我们在隧道围岩监控测量方面所做的工作进行总结汇报。

二、目的和意义隧道围岩监控测量的目的在于实时掌握围岩的稳定性情况，及时发现并解决问题，从而保障隧道施工的安全性和有效性。

通过对围岩的监控，我们可以了解岩石的变形、位移、裂缝和应力等情况，为合理调整施工参数和加固措施提供依据。

三、监控测量方案我们采用了多种监控测量手段，包括岩石应力检测、变形监测、位移监测和裂缝监测等。

岩石应力检测通过埋设应力计，实时测量围岩中的应力值，以判断其变化情况。

变形监测采用了全站仪和测距仪，可以准确地记录围岩的三维形变情况。

位移监测通过安装测斜仪和微变形仪等设备，可以监测围岩的位移情况。

裂缝监测则通过安装裂缝计进行，记录裂缝的发展和变化情况。

四、监测结果与分析根据我们的监测数据和分析，我们得到了以下结论：1. 隧道围岩整体稳定性良好，在施工过程中未出现严重的岩体破裂和滑动等问题。

2. 隧道围岩在施工初期有一定程度的收缩变形，但变形速度逐渐减小，并最终趋于稳定。

3. 隧道围岩中的应力分布较均匀，无明显的应力集中区域。

4. 隧道围岩中存在一些微小的裂缝，但裂缝的扩展速度较慢，不会对施工安全造成明显影响。

五、存在的问题和建议在实施围岩监控测量的过程中，我们也发现了一些问题，并提出了以下建议：1. 测量设备的精度和灵敏度有待进一步提高，以获得更准确和可靠的监测数据。

2. 在数据处理和分析过程中，需要建立更科学的模型和算法，以更准确地评估围岩的稳定性。

3. 应加强与施工人员的沟通和合作，及时获取施工进展和变化情况，以便调整监控测量方案。

六、结论通过对隧道围岩的监控测量，我们得到了一些有价值的数据和结论，为合理调整施工参数和采取加固措施提供了科学依据。

软岩隧道变形监测报告根据客户要求，进行软岩隧道变形监测，并提供监测报告。

本报告旨在分析软岩隧道的变形情况及可能的安全隐患，并提出相关建议。

1. 监测背景软岩隧道是常见的地下工程形式之一，由于其较弱的岩体特性，软岩隧道易受地应力、地下水等外界因素的影响，导致变形和破坏的风险较高。

2. 监测方法本次监测采用了多种监测手段，包括但不限于测量位移仪、倾角计、挠度计及应变计等。

这些方法可对隧道周边岩体进行实时监控和数据采集，以获取隧道变形的准确信息。

3. 监测结果根据监测数据显示，软岩隧道在施工期间出现了一定程度的变形。

主要变形特征包括隧道周边岩体的位移、倾斜和挠度等。

具体变形情况如下：3.1 位移隧道周边岩体的水平位移较小，垂直位移较为显著。

位移主要分布在洞口附近和隧道顶部，其中洞口附近的位移较大，达到了X毫米级别，而隧道顶部的位移较小，为X毫米级别。

3.2 倾斜隧道周边岩体的倾斜主要表现在纵向和横向方向。

纵向倾斜主要出现在隧道开挖的顶部和底部，其中底部的倾斜较大，达到了X度级别。

横向倾斜主要分布在隧道两侧，最大倾斜量约为X度。

3.3 挠度隧道开挖后，岩体发生一定的变形，导致隧道整体产生了挠度。

挠度的大小与开挖深度成正比，整体变形较小，依然满足设计要求。

4. 安全评估基于监测数据的分析结果，我们对软岩隧道的安全状况进行了评估。

根据现有变形情况，软岩隧道在开挖过程中表现出一定的变形和位移，但整体变形范围尚在可接受范围内。

然而，随着施工的进行，软岩隧道仍然存在一定的安全隐患，需采取相应的安全措施。

5. 建议基于上述安全评估，我们提出以下建议以确保隧道的安全性：5.1 加强地下水管理，保持隧道周边地下水位的稳定。

5.2 增加支护措施，包括加固洞口附近岩体、设置衬砌等。

5.3 定期监测和记录隧道变形情况，及时发现并处理隐患。

5.4 在施工过程中增加监测频次，提高对隧道变形的实时掌控能力。

通过采取上述建议，可有效控制软岩隧道的变形，提高其安全性，并确保工程顺利进行。

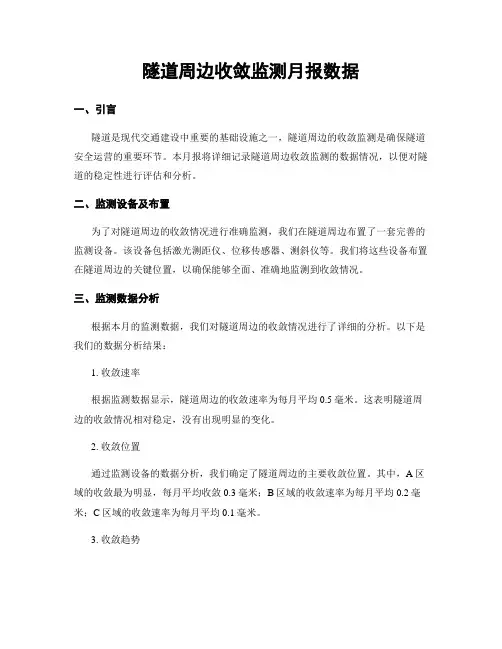

隧道周边收敛监测月报数据一、引言隧道是现代交通建设中重要的基础设施之一，隧道周边的收敛监测是确保隧道安全运营的重要环节。

本月报将详细记录隧道周边收敛监测的数据情况，以便对隧道的稳定性进行评估和分析。

二、监测设备及布置为了对隧道周边的收敛情况进行准确监测，我们在隧道周边布置了一套完善的监测设备。

该设备包括激光测距仪、位移传感器、测斜仪等。

我们将这些设备布置在隧道周边的关键位置，以确保能够全面、准确地监测到收敛情况。

三、监测数据分析根据本月的监测数据，我们对隧道周边的收敛情况进行了详细的分析。

以下是我们的数据分析结果：1. 收敛速率根据监测数据显示，隧道周边的收敛速率为每月平均0.5毫米。

这表明隧道周边的收敛情况相对稳定，没有出现明显的变化。

2. 收敛位置通过监测设备的数据分析，我们确定了隧道周边的主要收敛位置。

其中，A区域的收敛最为明显，每月平均收敛0.3毫米；B区域的收敛速率为每月平均0.2毫米；C区域的收敛速率为每月平均0.1毫米。

3. 收敛趋势根据历史数据的对比分析，我们发现隧道周边的收敛趋势较为稳定，没有出现明显的变化。

隧道周边的收敛情况呈现出持续收敛的趋势，但收敛速率较缓慢。

四、风险评估与建议基于以上的数据分析，我们对隧道周边的收敛情况进行了风险评估，并提出了相应的建议。

1. 风险评估根据收敛速率和收敛位置的数据分析，我们认为目前隧道周边的收敛情况处于可控范围内，风险较低。

但仍需密切关注A区域的收敛情况，以防止出现进一步的收敛加剧。

2. 建议为了确保隧道的稳定运营，我们提出以下建议：- 继续保持对隧道周边的收敛情况进行定期监测，以及时发现和处理潜在的问题。

- 针对A区域的收敛情况，加强监测频率，及时采取相应的措施，以保证隧道的安全性。

- 定期对监测设备进行维护和校准，确保数据的准确性和可靠性。

五、结论通过本月的收敛监测数据分析，我们得出以下结论：隧道周边的收敛情况相对稳定，没有出现明显的变化。

监测工程总结报告监测工程总结报告一、引言本次监测工程旨在对某工程项目进行全面、系统的监测，以确保工程施工的质量和安全。

监测过程中，我们使用了一系列的仪器设备，并按照监测方案进行了有针对性的监测，收集了大量的数据和信息。

下面我们将对本次监测工程进行总结和分析，提出建议，为下一步的工程施工提供参考。

二、监测工程情况1. 工程概况本次监测工程是针对某地下隧道工程的施工过程进行的。

隧道总长度为XXX米。

监测目标包括隧道位移、地表沉降、周边建筑物振动等。

2. 监测方案我们制定了详细的监测方案，包括监测目标、监测方法、监测时间、监测频率等。

根据方案，我们选用了多种仪器设备，如激光测距仪、位移传感器、振动传感器等。

3. 监测数据收集我们按照监测方案，定期对工程进行监测，并记录了大量的数据和信息。

通过数据收集和分析，我们及时发现了潜在问题并采取了相应的措施。

三、监测结果分析1. 隧道位移通过激光测距仪的测量，我们得到了隧道的位移数据。

结果显示，在工程施工过程中，隧道的位移整体保持在安全范围内，没有出现过大的偏差。

这说明施工过程中的支护措施起到了良好的作用。

2. 地表沉降通过位移传感器的监测，我们得到了地表沉降的数据。

结果显示，在一段时间内，地表沉降仅为X毫米，符合设计要求。

但在某一段时间内，沉降速度稍有增加，需要进一步加强支护工作，以防止不必要的沉降。

3. 建筑物振动通过振动传感器的监测，我们记录了周边建筑物的振动情况。

结果显示，建筑物的振动较小，并未对周边环境造成明显的影响。

这说明在施工过程中，工程方已采取了有效的隔振措施。

四、结论与建议1. 结论：本次监测工程对隧道工程的施工过程进行了全面、系统的监测，并收集了大量的数据和信息。

通过数据分析，我们认为工程施工整体稳定，支护措施有效，安全状况良好。

2. 建议：在下一步的工程施工中，我们建议继续保持对隧道位移、地表沉降和建筑物振动的监测，以及加强对施工过程的控制。

公路隧道运营期监测及检测报告目录1 项目概况 (1)2 项目特点 (2)3监测及检测工作程序与方法 (4)3.1工作依据 (4)3.2工作程序 (4)3.3工作内容、方法、试验频率 (5)3.3.1 隧道变形监测 (5)3.3.2南区加油站、收费站监测 (17)4本阶段监测成果与分析 (18)4.1监测成果 (18)4.2本次监测结果分析 (18)4.2.1 监测报警值的确定 (18)4.2.2 沉降分析 (20)4.2.3 断面变形分析 (22)附表1 隧道左线沉降监测成果表 (26)附表2 隧道右线沉降监测成果表 (31)附表3 收费站处主线道路右线沉降监测成果表 (36)附表4 右线加油站立柱沉降监测成果表 (38)附表5 右线加油站油泵沉降监测成果表 (39)附表6 右线加油站围墙沉降监测成果表 (39)附表7 收费站地下通道沉降监测成果表 (40)附表8 左线水平收敛监测成果表 (40)附表9 右线水平收敛监测成果表 (45)附录1 长江隧道南区加油站、收费站沉降测量水准线路 (50)附录2 长江隧道沉降测量水准线路 (51)1 项目概况南京长江隧道位于南京长江大桥和长江三桥之间，南起南京市主城区的滨江快速路，北至江北收费广场连接线，是江苏省南京市城市总体规划确定的“五桥一隧”过江通道中的隧道工程，对于缓解南京市跨江交通压力、促进沿江大开发具有重大意义。

该隧道工程采用“左汊盾构隧道+右汊桥梁”方案，其中左汊隧道采用双管单层盾构方案，平面分左右线单独设计。

隧道由浦口引道段、明挖暗埋段、浦口盾构工作井、盾构段、梅子洲盾构工作井、梅子洲明挖暗埋段、梅子洲引道段组成，隧道全长3837m（见图1-1）。

引道段采用“U”型结构，明挖暗埋段采用矩形框架结构，盾构段结构为圆形混凝土管片拼装衬砌结构，圆形隧道内径为13.3m，管片厚度为0.6m，结构外径为14.5m，是当今世界上最大直径的盾构隧道之一。

中铁十三局固原隧道围岩位移及钢梁应变远程自动化监测原始数据（2014-3-12至2014-4-6）监测报告长沙亿拓土木工程监测仪器有限公司二零一四年四月八日一、 监测情况概述：本周期观测时间：2014年3月12日-2014年4月6日拱顶沉降位移变形观测仪器：多点位移计拱架钢梁应变观测仪器：表面应变计采集方式：远程自动化采集传输技术分析软件：预警预报版本的采集分析软件（详细软件界面见软件实际操作）二、传感器布点情况：距离隧道口80米断面处，拱顶中间布设1个单点位移计测点；钢拱架上分别在中间和两肩45°方向布设一个表面应变计，共3个应变测点。

断面至隧道口采用一根485系统总线方式引至隧道口有移动信号处，采用亿拓远程自动化采集系统进行无线传输，数据可实时在监控中心观测，可设置报警值进行预警预报分析。

监测布点和系统组建示意图：三、监测原始数据曲线3.1位移计原始数据曲线：3.2应变计原始数据曲线：四、数据分析3.1拱顶位移变形监测3.1.1测点数据图表表1距隧道口80米断面拱顶沉降累计变化表自编号“位移计01”位移值单位（mm）2014-3-12 2014-3-13 2014-3-162014-3-23 2014-3-24 2014-3-25 2014-3-260 0 0 2.4 2.5 2.5 2.5 2014-3-27 2014-3-28 2014-3-292014-3-30 2014-3-31 2014-4-1 2014-4-22.5 2.5 2.5 2.5 2.5 2.6 2.6 2014-4-3 2014-4-4 2014-4-5 2014-4-62.6 2.7 2.93.2自编号位移计101位移变形曲线图：3.1.2监测数据分析距离隧道口80米断面位移计安装完成时间为2014年3月12日，截止2014年4月6号，位移计累计变化量为3.2mm， 2014年4月3号之后有位移量逐渐变大的趋势，请注意下周期内的观测。
