开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

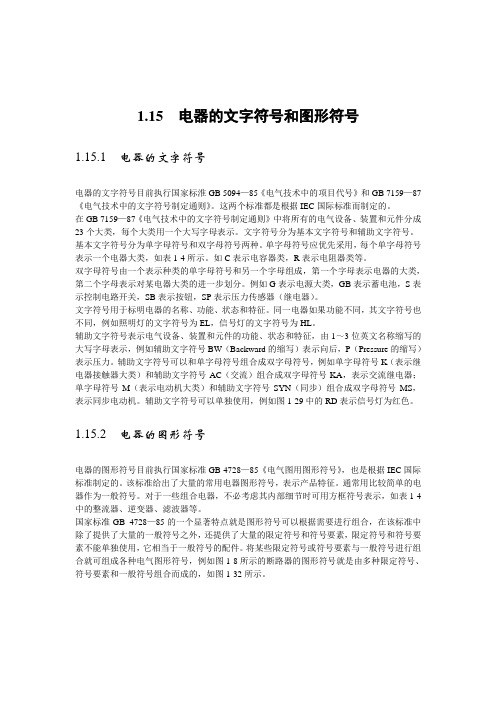

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB?5094—85《电气技术中的项目代号》和GB?7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB?7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P （Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC 国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

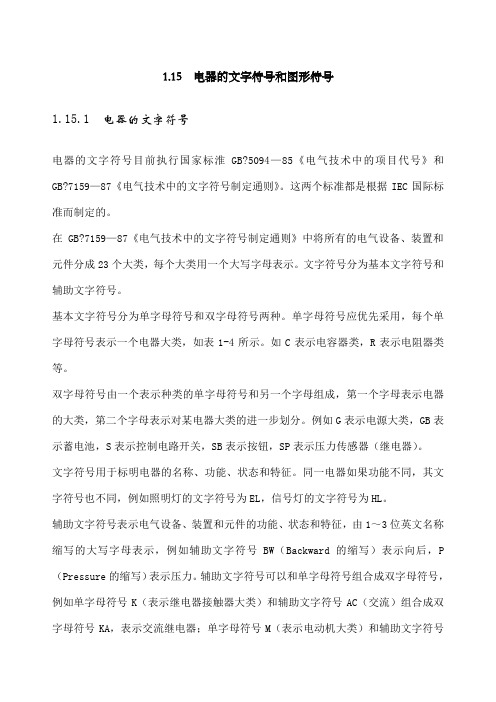

电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB?5094—85《电气技术中的项目代号》和GB?7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB?7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P （Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC 国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

对于一些组合电器，不必考虑其内部细节时可用方框符号表示，如表1-4中的整流器、逆变器、滤波器等。

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

电气工程制图图形符号和文字符号
根据GB4728—1984《电气图用图形符号》规定，电气图用图形符号是根据功能组合图的原则，由一般符号、符号要素或一般符号加限定符号组合成为特定的图形符号及方框符号等。

一般符号是用以表示一类产品和此类产品的特征的简洁图形符号。

机电设备中常用的图形符号如表6-1所示
文字符号分为基本文字符号和帮助文字符号。

基本文字符号又分单字母文字符号和双字母文字符号两种。

单字母符号是按拉丁字母挨次将各种电气设备、装置和元器件划分为23类，每一大类电器用一个专用单字母符号表示，如“K”表示继电器、接触器类，“R”表示电阻器类。

当单字母符号不能满意要求而需要将大类进一步划分，以便更为详尽地表述某一种电气设备、装置和元器件时采纳双字母符号。

双字母符号由一个表示种类的单字母符号与另一个字母组成，组合形式为单字母符号在前、另一个字母在后，如“F”表示爱护器件类，“FU”表示熔断器，“FR”表示热继电器。

帮助文字符号用来表示电气设备、装置、元器件及线路的功能、状态和特征，如“DC”表示直流，“AC”表示沟通，“SYN”表示同步，“ASY”表示异步等。

帮助文字符号也可放在表示类别的单字母符号后面组成双字母符号，如“KT”表示时间继电器，“YB”表示电磁制动器等。

为简化文字符号起见，当帮助文字符号由两个或两个以上字母组成时，可以只采纳第一位字母进行组合，如“MS”表示同步电动机。

帮助文字符号
也可单独使用，如“ON”表示接通，“N”表示中性线等。

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB?5094—85《电气技术中的项目代号》和GB?7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB?7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

建筑电气知识：电气工程图中图形符号和文字符号有什么意义电气工程图中图形符号和文字符号电气工程中使用的元件、设置、装置、连接线很多，结构类型千差万别，安装方法多种多样。

因此，在电气工程图中，元件、设备、装置、线路及安装方法等，都要用图形符号和文字符号来表示。

阅读电气工程图，首先要了解和熟悉这些符号的形式、内容、含义以及它们之间的相互关系。

电气工程图中的文字和图形符号均按标准规定绘制。

我国在20世纪60年代初制定了一套符号标准，为了与国际标准一致，在2000年又颁布了一套新的符号标准。

现行的工程图全部使用新符号。

1、图形符号电气图形符号是电气技术领域的重要信息语言。

2、文字符号图形符号提供了一类设备及元件的共同符号，为了更明确地区分不同的设备、元件，尤其是区分同类设备或元件中不同功能的设备或元件，还必须在图形符号旁标注相应的文字符号。

文字符号通常由基本符号、辅助符号和数字序号组成。

文字符号中的字母为英文字母。

（1）基本文字符号基本文字符号用来表示电气设备、装置和元件以及线路的基本名称、特性。

分为单字母符号和双字母符号。

1）单字母符号。

单字母符号用来表示按标准划分的23大类电气设备、装置和元器件。

2）双字母符号。

双字母符号由单字母符号后面另加一个字母组成，目的是更详细和更具体地表示电气设备、装置和元器件的名称。

（2）辅助文字符号辅助文字符号用来表示电气设备装置和元器件，也用来表示线路的功能、状态和特征。

3、文字符号的组合文字符号组合形式一般为基本符号＋辅助符号＋数字序号如FU2表示第二组熔断器。

在读文字符号时，同一个字母在组合中的位置不同，可能有不同的含义。

即文字符号只有明确了它在组合中的具体位置才有意义。

如F表示保护器件，U表示调制器，这两个意思组合起来是无意义的，只有熔断器FU是有意义的。

4、特殊文字符号在电气工程图中，一些特殊用途的接线端子、导线等，常采用一些专用文字符号标注。

5、设备、元件的型号电气工程图的设备、元件，除了标注文字符号外，有些还标注了设备、元件的型号。

常用电气图形符号和文字符号名称图形符号文字符号名称图形符号文字符号电流Ａ电流表电压Ｖ电压表交流AC 千瓦时表或瓦千时表直流DC 灯H断开OFF 话筒BM 闭合ON 扬声器BL 电阻器R 耳塞机 B电位器RP 继电器J、K热敏电阻器RT 电池电池组GB电容器 C 导线连接极性电容器 C 导线交叉连接可变电容器 C 导线不连接线圈L 开关K 半导体二极管VD 天线地光电二极管VD 接地发光二极管VD 接机壳三极管（NPN型）V 变压器T 三极管（PNP型）V 磁棒线圈L 熔断器日光灯插座启辉器常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
