第2(3)章 基本体的投影
- 格式:ppt
- 大小:2.83 MB
- 文档页数:44
工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (11)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时,不需要标注单位。
2.尺寸是机件的最后完工尺寸(和比例没有关系)。
3.每一尺寸只标注一次。
4.尺寸界线伸出尺寸线2-3mm。
5.大于半圆标Φ,小于半圆标R.(看作完善圆)6.文字标注,遇到斜的情况,要往上放;如果竖直就往左放。
3.图形分析1.尺寸分析1.尺寸基准:确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。
2.定型尺寸:确定各线段大小的尺寸。
3.定位尺寸:确定各部分相对位置的尺寸(要有横,纵两个尺寸)4. 线段分析1. 已知线段:定型,定位尺寸都有的线段2. 中间线段:具有定型尺寸和一个定位尺寸的线段3. 连接线段:只有定型尺寸,没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形(基准线)2. 底稿,不分粗细,轻描淡写3. 描深4. 标注尺寸,填写标题栏第二章点、线、面的投影注:I. 我国采用第一角画法II. a’是主视图,a’’是左视图,a是俯视图。
III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置(第三面投影)2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离(第一象限到OZ等于第三象限到OX)3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察,被挡住的点要打括号(离投射面近的点打括号)二. 直线的投影1. 按照相对于投影面的位置分为三类:投影面垂直线、投影面平行线、一般位置直线投影面垂直线:正垂线,铅垂线,侧垂线投影面平行线:正平线,水平线,侧平线一般位置直线:三个投影长度都比实际长度略短。

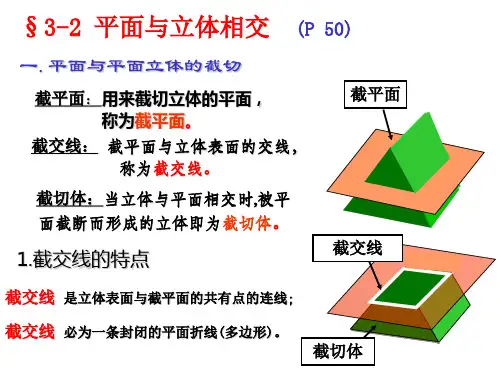

3基本体投影立体的形状是各种各样的,但任何复杂立体都可以分析成是由一些简单的几何体组成,如棱柱、棱锥、圆柱、圆锥、球等,这些简单的几何体统称为基本几何体。
根据基本几何体表面的几何性质,它们可分为平面立体和曲面立体。
立体表面全是平面的立体称为平面立体;立体表面全是曲面或既有曲面又有平面的立体称为曲面立体。
3.1平面立体投影3.1.1平面立体的投影平面立体的各个边都是平面多边形,用三面投影图表示平面立体,可归纳为画出围成立体的各个表面的投影,或者是画出立体上所有棱线的投影。
注意作图时可见棱线应画成粗实线,不可见棱线应画成虚线。
(1)五棱柱如图3-1-1所示,分析五棱柱:五棱柱的顶面和底面平行于H面,它在水平面上的投影反映实形且重合在一起,而他们的正面投影及侧面投影分别积聚为水平方向的直线段。
五棱柱的后侧棱面EE1D1D为一正平面,在正平面上投影反映其实形,EE1 、D D1直线在正面上投影不可见,其水平投影及侧面投影积聚成直线段。
五棱柱的另外四个侧棱面都是铅垂面,其水平投影分别汇聚成直线段,而正面投影及侧面投影均为比实形小的类似体。
(a)立体图(b)五棱柱的投影(c)三面投影图图3-1-1投影图如图3-1-1所示,立体图形距离投影面的距离不影响各投影图形的形状及它们之间的相互关系。
为了作图简便、图形清楚,在以后的作图中省去投影轴。
作图步骤如图3-1-2所示:1.布置图面,画作图基线,如图3-1-2(a)所示;2.画出反映真实形状的面,如图3-1-2(b)所示;3.根据投影规律画出其他视图,如图3-1-2(c)所示;4.检查整理底稿后,加深三视图的可见线,将不可见线绘制成虚线,如图3-1-2(d)所示。
b)画V面投影(a)画作图基线((c)根据投影规律画出其他视图图3-1-2(2)三棱锥(a)立体图(b)投影图(c)三面投影图图3-1-3如图3-1-3所示,分析三棱锥:三棱锥的底面ABC平行于平面H在水平投影上反映真实形状;BCS垂直于V面,在正平面上投影为一条直线。
