50T简支吊车梁验算计算书==================================================================== 计算软件：MTS钢结构设计系列软件MTSTool v2.0.1.20计算时间：2008年08月29日08:00:38====================================================================一. 设计资料1 基本信息:验算依据：钢结构设计规范(GB 50017-2003)建筑结构荷载规范(GB 50009-2001)吊车梁跨度：l=9000 mm吊车梁平面外计算长度：l0=9000 mm吊车梁所在柱列：边列柱吊车梁所在位置类型：中间跨2 吊车信息:吊车梁上有两台不同吊车同时运行第一台吊车基本信息(参图Ⅰ)吊车类型:50t225_中级软钩吊车吊车跨度:22500 mm吊车自重:52 t小车重量:15.43 t吊车起重量:50 t工作级别:A4~A5(中级)吊钩形式:软钩吊车单侧轮子数:2个最大轮压:444 kN最小轮压:92.5 kN轨道类型:QU80吊车宽度:6944 mm吊车轮距C:4800 mm第二台吊车基本信息(参图Ⅱ)吊车类型:32t225_中级软钩吊车吊车跨度:22500 mm吊车自重:39.84 t小车重量:10.88 t吊车起重量:32 t工作级别:A4~A5(中级)吊钩形式:软钩吊车单侧轮子数:2个最大轮压:289 kN最小轮压:75.9 kN轨道类型:QU70吊车宽度:6620 mm吊车轮距C:4700 mm3 荷载信息:吊车竖向荷载增大系数：ηv=1.04吊车荷载分项系数：γc=1.4当地重力加速度值：g=9.8附加竖向均布活载标准值：0 kN/m附加水平均布活载标准值：0 kN/m吊车一动力系数：μ1=1.05吊车一横向水平刹车力系数：β1=0.1吊车一摆动力系数：α1=0吊车二动力系数：μ2=1.05吊车二横向水平刹车力系数：β2=0.1吊车二摆动力系数：α2=04 验算控制信息:吊车梁竖向挠度允许值：l/1000吊车梁水平挠度允许值：l/22005 吊车梁截面信息:吊车梁示意图截面型号:H-1300*380(300)*10*16(12)用户自定义截面截面材料类型:Q345截面每米质量:175.84 kg/m截面几何参数如下:截面高度H=1300 mm上翼缘宽度B1 =380 mm下翼缘宽度B2 =300 mm腹板厚度T w =10 mm上翼缘厚度T f1=16 mm截面力学参数如下:x轴毛截面惯性矩I x =560571.754 cm4x轴净截面惯性矩I nx =537315.981 cm4x轴上翼毛截面抵抗矩W x =9658.726 cm3x轴上翼净截面抵抗矩W nx =8977.473 cm3x轴下翼净截面抵抗矩W nx1 =7659.702 cm3y轴上翼毛截面抵抗矩W y =527.73 cm3y轴上翼净截面抵抗矩W ny =355.597 cm3上翼缘有效净面积A ne =53.92 cm2净截面中和轴高度C ny =701.484 mm吊车梁截面为梯形渐变式变腹板高度截面:截面端部高度h d =950mm端部x轴毛截面惯性矩I d =270333.586 cm4端部x轴毛截面静矩S d =3271.354 cm3端部x轴上翼缘静矩S du =2475.036 cm3端部x轴下翼缘静矩S dd =1904.118 cm36 吊车梁制动结构信息:吊车梁采用制动桁架结构制动桁架宽度：800mm制动桁架节点间距：1000mm边弦杆截面选用：边弦杆面积：26 cm2边弦杆绕y轴惯性矩：298.01 cm4制动结构绕y轴毛截面惯性矩：I cy=124170.959 cm47 吊车梁截面焊缝信息:吊车梁腹板与上翼缘采用双面角焊缝上翼缘焊脚高度：h fu=8 mm吊车梁腹板与下翼缘采用双面角焊缝下翼缘焊脚高度：h fd=6 mm吊车梁腹板与翼缘焊缝采用：自动焊8 腹板加劲肋信息：横向加劲肋布置方式：两侧成对布置横向加劲肋端部焊接方式：断续回焊，断弧横向加劲肋选用：SB8_Q345横向加劲肋间距：a=900 mm变截面区段横向加劲肋间距：a'=900 mm横向加劲肋宽度：100 mm横向加劲肋端部到下翼缘距离：80 mm吊车梁不配纵向加劲肋和横向短加劲肋9 支座信息：吊车梁采用的支座类型：中间跨全突缘，端跨一边突缘，一边平板平板支座加劲肋选用：SB14_Q345平板支座加劲肋宽度：185 mm加劲肋焊缝焊脚高度：8 mm平板支座选用：SB30_Q345平板支座宽度：50 mm平板支座长度：300 mm突缘支座加劲肋选用：SB18_Q345突缘支座加劲肋宽度：300 mm与截面腹板焊脚高度：8 mm与截面上翼缘焊脚高度：6 mm与截面下翼缘焊脚高度：6 mm10 计算参数：梁截面材料屈服强度：f y=345 N/mm2梁截面材料转换系数：C F=(235/345)0.5=0.8253上翼缘截面抗拉强度：f t=310 N/mm2下翼缘截面抗拉强度：f b=310 N/mm2梁腹板截面抗剪强度：f v=180 N/mm2梁腹板端面承压强度：f ce=400 N/mm2吊车梁焊缝抗剪强度：f w=200 N/mm2二. 验算结果一览验算项数值限值结果受压(上)翼缘宽厚比11.56 最大12.4 满足腹板高厚比127.20 最大250.0 满足上翼缘受压强度比0.81 最大1.0 满足下翼缘受拉强度比0.88 最大1.0 满足端部腹板剪应力强度比0.91 最大1.0 满足腹板局部承压强度比0.54 最大1.0 满足腹板折算应力强度比0.60 最大1.0 满足整体稳定强度比设制动结构不需验算满足竖向挠度计算值(mm) 8.33 最大9.0 满足水平挠度计算值(mm) 0 不需验算满足上翼缘焊缝强度比0.67 最大1.0 满足上翼缘焊缝高度(mm) 8.00 最小6.0 满足上翼缘焊缝高度(mm) 8.00 最大12.0 满足下翼缘焊缝强度比0.47 最大1.0 满足下翼缘焊缝高度(mm) 6.00 最小6.0 满足下翼缘焊缝高度(mm) 6.00 最大12.0 满足区格Ⅰ局稳强度比0.90 最大1.0 满足区格Ⅱ局稳强度比0.86 最大1.0 满足区格Ⅲ局稳强度比0.83 最大1.0 满足区格Ⅳ局稳强度比0.90 最大1.0 满足区格Ⅴ局稳强度比0.97 最大1.0 满足区格Ⅵ局稳强度比0.99 最大1.0 满足加劲肋布置方式双侧成对轻/中级满足横向加劲肋间距(mm) 900.00 最大2544.0 满足横向加劲肋间距(mm) 900.00 最小636.0 满足横向加劲肋间距1(mm) 900.00 最大2544.0 满足横向加劲肋间距1(mm) 900.00 最小636.0 满足横向加劲肋外伸宽度(mm) 100.00 最小82.4 满足横向加劲肋厚度(mm) 8.00 最小6.7 满足无纵向加劲肋时ho/Tw 127.20 最大140.3 满足平板加劲肋稳定强度比0.55 最大1.0 满足平板加劲肋焊缝强度比0.31 最大1.0 满足突缘加劲肋稳定强度比0.58 最大1.0 满足突缘端面承压强度比0.52 最大1.0 满足突缘加劲肋焊缝强度比0.56 最大1.0 满足横向加劲肋厚度(mm) 14.00 最小12.3 满足平板加劲肋焊脚高度(mm) 8.00 最小6.0 满足平板加劲肋焊脚高度(mm) 8.00 最大12.0 满足突缘加劲肋外伸宽度(mm) 145.00 最小12.0 满足突缘加劲肋厚度(mm) 18.00 最小9.7 满足突缘加劲肋焊脚高度(mm) 8.00 最小7.0 满足突缘加劲肋焊脚高度(mm) 8.00 最大12.0 满足三. 吊车梁截面内力计算:1 吊车梁支座处最大剪力Vd计算(参图Ⅲ)：竖向附加活载作用下端部剪力V da=0 kN吊车考虑动力系数后最大轮压标准值：P=1.05×444=466.2 kN吊车竖向荷载作用下端部剪力：V dc=1.4×1.04×466.2×(3×9000-2032-6732)/9000=1132.196 kN 端部最大剪力计算值：V d=1132.196 kN2 跨中最大竖向弯矩Mvm计算(参图Ⅳ)：竖向附加活载作用下跨中弯矩M va=0 kN·m吊车考虑动力系数后单轮竖向作用力标准值：P=1.05×444=466.2 kN吊车荷载合力：F=466.2×2=769.65 kN左支座反力：R=769.65×4099.422/9000=350.569 kN吊车梁跨中弯矩M vc计算：M vc=1.4×1.04×350.569×4099.422×10-3=2092.46 kN·m 跨中最大弯矩计算值：M vm=2092.46 kN·m3 跨中最大竖向弯矩对应剪力Vm计算(参图Ⅳ)：竖向附加活载作用下端部剪力V ma=0 kN吊车考虑动力系数后单轮竖向作用力标准值：P=1.05×444=466.2 kN吊车荷载合力：F=466.2×2=769.65 kN左支座反力：R=769.65×4099.422/9000=350.569 kN最大弯矩点左侧剪力计算：V ml=1.4×1.04×350.569=510.428 kN最大弯矩点右侧剪力计算：V mr=V ml-1.4×1.04×466.2=-168.359 kN跨中最大弯矩对应的剪力计算值：V m=510.428 kN4 吊车梁跨中最大水平弯矩Mhm计算(参图Ⅴ)：水平附加活载作用下跨中弯矩M ha=0 kN·m吊车考虑刹车力系数及其放大后单轮横向作用力标准值：P=0.1×(50+15.43)/2×g/2=16.03 kN吊车荷载合力：F=16.03×2=26.536 kN左支座反力：R=26.536×4097.765/9000=12.082 kN吊车梁跨中弯矩M hc计算：M hc=1.4×12.082×4097.765×10-3=69.313 kN·m跨中最大水平弯矩计算值：M hm=69.313 kN·m5 跨中最大竖向弯矩标准值Mvk计算(参图Ⅵ)：竖向附加活载作用下跨中弯矩M vka=0 kN·m吊车单轮最大轮压标准值：P=1.0×444=444 kN吊车荷载合力：F=444×2=888 kN左支座反力：R=888×5700/9000=562.4 kN吊车梁跨中弯矩M vkc计算：M vkc=1×1.04×(562.4×5700-444×4800)×10-3=1117.459 kN·m 跨中最大弯矩计算值：M vk=1117.459 kN·m6 跨中最大水平弯矩标准值Mhk计算(参图Ⅵ)：水平附加活载作用下跨中弯矩M hka=0 kN·m吊车考虑刹车力系数及其放大后单轮横向作用力标准值：P=0.1×(50+15.43)/2×g/2=16.03 kN吊车荷载合力：F=16.03×2=32.061 kN左支座反力：R=32.061×5700/9000=20.305 kN吊车梁跨中弯矩M hkc计算：M hkc=1×(20.305×5700-16.03×4800)×10-3=38.793 kN·m跨中最大水平弯矩计算值：M hk=38.793 kN·m四. 吊车梁板件宽厚比验算:1 受压(上)翼缘宽厚比验算:受压翼缘宽厚比限值：[b0/t]=15*(235/f y)0.5=12.38翼缘自由外伸宽度：b0=185 mm翼缘宽厚比：b0/T f1=185/16=11.563≤12.38，满足2 腹板高厚比验算:腹板高厚比限值：[h0/t]=250腹板计算高度：h0=1272 mm五. 吊车梁截面强度验算:1 上翼缘受压强度验算:吊车梁采用制动桁架水平弯矩在吊车梁上翼缘产生的轴心力N T=M hm/C=86.641 kN上翼缘在桁架节间那的水平局部弯矩由第一台吊车控制单轮横向刹车力：T1=1.4×(50+15.43)×0.1*0.5/2=2.29 kN单轮卡轨力：T2=1.4×444=0 kN第一台吊车为轻、中级工作制吊车M yl=max(T1, T2)*CW/4=0.5725 kN·m吊车梁须验算疲劳强度或b0/T f1>10.729，取γx=1.0吊车梁无须验算疲劳强度，取γy=1.2ξ=(M vm/W nx/γx+M yl/W ny/γy+N T/A ne)/f t=(2092.46/8977.473/1+0.5725/355.597/1.2+86.641/53.92)×10 3/310=0.8089≤1，满足2 下翼缘受拉强度验算:ξ=M vm/W nx1/f b=2092.46×103/7659.702/310=0.8812≤1，满足3 端部腹板剪应力强度验算:考虑截面削弱系数1.2τ=V d*S dx/(I dx*T w/1.2)/f v=1132.196×3271.354/(270333.586×10/1.2)/180×102=0.9134≤1，满足4 最大轮压下腹板局部承压强度验算:考虑集中荷载增大系数后的最大轮压设计值按第一台吊车计算：吊车最大轮压：P max=444 kN轻、中级工作制吊车梁，依《钢规》4.1.3取增大系数：ψ=1.0F=γc*ψ*μ*P max=1.4×1×1.05×444=652.68 kN梁顶到腹板计算高度上边缘距离：h y=T f1=16 mm轨道高度：h R=130 mm集中荷载沿跨度方向支承长度取为：50 mm集中荷载在腹板计算高度上边缘的假定分布长度：l z=50+5*h y+2*h R=50+5×16+2×130=390 mmσc=F/T w l z=652.68×103/10/390=167.354 N/mm2腹板抗压强度设计值：f=310 N/mm2局部承压强度比ξ=σc/f=167.354/310=0.5399≤1，满足5 腹板与上翼缘交接处折算应力强度验算:按跨中最大弯矩及其对应的剪力和最大轮压计算计算点局部压应力：σc=108.931 N/mm2(参见腹板局部承压验算)计算点正应力计算计算点到中和轴的距离：y1=H-C ny-T f1=582.516 mmσ=M vm/I n*y1=2092.46/537315.981×582.516×102=226.848 N/mm2计算点剪应力计算上翼缘对中和轴静矩：S1=(y1+0.5*T f1)*B1*T f1×10-3=3590.336 cm3τ=V m*S1/I x/T w=510.428×3590.336/560571.754/10×102=32.692 N/mm2σ与σc同号，强度设计值增大系数：β1=1.1折算应力强度比ξ=(σ2+σc2-σ*σc+3*τ2)0.5/(β1*f)=(226.8482+108.9312-226.848×108.931+3×32.6922)0.5/(1.1×310)=0.59 97≤1，满足6 吊车梁整体稳定性验算吊车梁设置了制动结构，整体稳定不需验算。

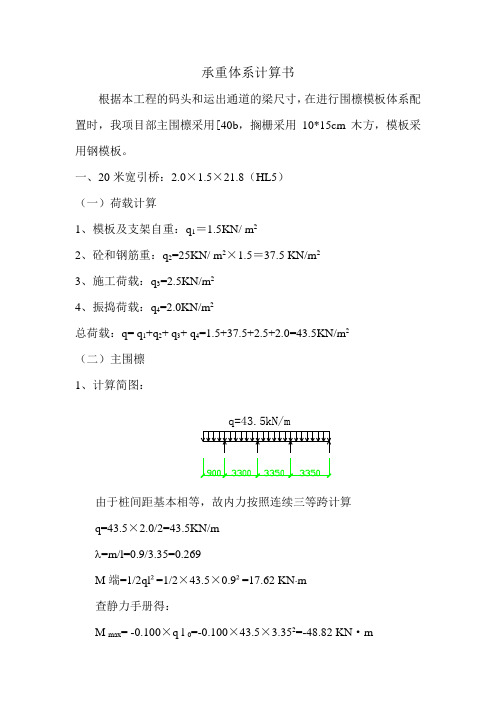

承重体系计算书根据本工程的码头和运出通道的梁尺寸，在进行围檩模板体系配置时，我项目部主围檩采用[40b，搁栅采用10*15cm木方，模板采用钢模板。

一、20米宽引桥：2.0×1.5×21.8（HL5）（一）荷载计算1、模板及支架自重：q1＝1.5KN/ m22、砼和钢筋重：q2=25KN/ m2×1.5＝37.5 KN/m23、施工荷载：q3=2.5KN/m24、振捣荷载：q4=2.0KN/m2总荷载：q= q1+q2+ q3+ q4=1.5+37.5+2.5+2.0=43.5KN/m2（二）主围檩1、计算简图：q=43.5kN/m由于桩间距基本相等，故内力按照连续三等跨计算q=43.5×2.0/2=43.5KN/mλ=m/l=0.9/3.35=0.269M端=1/2ql²=1/2×43.5×0.9²=17.62 KN⋅m查静力手册得：M max= -0.100×q l 0=-0.100×43.5×3.352=-48.82 KN·m2、强度计算[W]=Mmax/[с]=48.82×100/21.5=227cm³选用2×【40b W=2×932.2＝1864.4 cm³> [W]3、挠度计算选用2【40bE=2.1×104KN/cm²，I=18644.5×2=37289cm4f端=ql端l3/24EI×(-1+4λ2+3λ3)=43.5×0.9×3.353×106/（24×2.1×104×37289×(-1+4×0.2692+3×0.2693)）=-0.12[f]= l1/250=90/250=0.36> f端查静力手册得：f max=0.677ql4/100EI=0.677×43.5×3.354×106/（100×2.1×104×37289）=0.0474cm[f]=l/500=3350/500=6.7cm> f跨中故选用2×【40b，满足要求4、采用反吊钢筋时，吊筋计算N=2ql=2×43.5KN/m×21.8m=1896.6Kn=189.7TQ235 φ22圆钢强度：f t=235*3.14*0.112=8.93TQ235 φ25圆钢强度：f t=235*3.14*0.1252=11.53T若采用φ22圆钢N=189.7/8.93=21.2综上所述计算并考虑受力对称及保险系数，每根桩每边反吊2根反吊共28根应能满足。

毕业设计教学楼荷载计算模板目录梁截面估算： ........................................ - 1 - 柱截面估算： ........................................ - 1 - 楼面荷载计算： ...................................... - 3 -梁荷计算：.......................................... - 4 - 底层、标准层平面图荷载数据........................ - 4 - 填充墙线荷载：................................. - 4 - 楼梯荷载计算：................................. - 4 - 大楼梯荷载： .................................. - 4 - 屋顶平面图荷载数据............................... - 5 - 填充墙线荷载：................................. - 5 - 女儿墙线荷载：................................. - 6 -梁截面估算：主梁：L=3000mmh=（1/8~1/12）L=250mm~375mm,取h=300mmb=（1/2~1/3）h=100mm~150mm ，取b=450mm取： b*h=250mm*450mmL=7200mmh=（1/8~1/12）L=600mm~900mm,取h=700mmb=（1/2~1/3）h=233.3mm~350mm ，取b=250mm取： b*h=250mm*700mmL=6600mmh=（1/8~1/12）L=550mm~825mm,取h=600mmb=（1/2~1/3）h=200mm~300mm ，取b=250mm取： b*h=250mm*600mm次梁：L=7200mmh=（1/8~1/12）L=600mm~900mm ，取h=700mmb=（1/2~1/3）h=233.3mm~350mm ，取b=250mm取： b*h=250mm*700mmL=3000mmh=（1/8~1/12）L=250mm~375mm ，取h=300mmb=（1/2~1/3）h=100mm~150mm ，取b=250mm取： b*h=250mm*450mm柱截面估算：抗震等级为三级时,轴压比限值为0.9 用C30混凝土2/14mm N f c =由公式：N c =负荷面积*fc*层数 N c =3.6*1.5*14*4=3.024KN 2400014*9.010*4.302*3===N c c c f N A μ取：400*400mmN c =（3.6+1.5）*1.5*14*4=4.284KN 3400014*9.010*4.428*3===N c c c f N A μ取：450*450mmN c =（1.5+1.5）*14*4=3*14*4=1.68KN 1333314*9.010*168*3===N c c c f N A μ取：350*350mmN c =（1.5+1.8）*3.6*14*4=11.88*14*4=6.6528KN 5280014*9.010*28.665*3===N c c c f N A μ取：500*500mmN c =（3.6+1.5）*（1.5+1.8）*14*4=16.83*14*4=9.452KN5.7480114*9.010*5.942*3===N c c c f N A μ取：550*550mmN c =（3.3+3）*3.6*14*4=22.68*14*4=12.7008KN 10080014*9.010*08.1270*3===N c c c f N A μ取：600*600mmN c =（3.6+1.5）*（3.3+3）*14*4=32.13*14*4=17.99KN 7.14277714*9.010*1799*3===N c c c f N A μ取：650*650mm楼面荷载计算：恒载：楼面板厚100mm ，采用钢筋混泥土材料，其重度为20KN/m3，双面抹灰采用水泥砂浆，厚度每面20mm 其重量20KN/m3。

荷载计算书2、荷载恒荷载1.板荷载楼板附加荷载：0.4抹灰+1.0面层=1.4 kN/m2屋面附加荷载：上人4.0 kN/m2不上人坡屋面3.0 kN/m2现浇梯板：室内楼梯：8.0 kN/m22 梁墙荷载高层外墙采用蒸压灰砂空心砖，容重取11kN/m3，则：200厚墙每米高(含双面抹灰)：11×0.20+20×0.02×2=3 kN/m2标准层高3.1米，外墙取平均梁高550mm，墙体高3.1-0.55=2.55米墙200厚:3×2.55 =7.65取 7.7 kN/m墙200厚(较大门窗处) 取 4 kN/m飘窗位置外墙梁荷载取7 kN/m内墙采用采用蒸压灰砂空心砖，容重取11kN/m3，则200厚墙每米高(含双面抹灰)：11×0.20+20×0.02×2=3 kN/m标准层高3.1米，内墙取平均梁高400mm，墙体高3.1-0.4=2.7米墙200厚:3×2.7 = 8.1 取 8.1 kN/m100厚墙每米高(含双面抹灰)：11×0.10+20×0.02×2=1.9kN/m2墙100厚墙: 1.9×2.7 = 5.13 取 5.2 kN/m卫生间、厨房墙：200厚墙 (含双面抹灰)：11×0.20+20×0.02×2+0.3（瓷砖贴面）=3.3 kN/m 墙荷：2.7×3.3 = 8.91 取 9 kN/m100厚墙 (含双面抹灰)：11×0.10+20×0.02×2+0.3（瓷砖贴面）=2.2kN/m 墙荷：2.3×2.7 = 6.21 取 6.3 kN/m多层：外墙采用加气混凝土砌块容重取7.5kN/m3200厚墙每米高(含双面抹灰)：7.5×0.20+20×0.02×2=2.3 kN/m2标准层高3.1米，外墙取平均梁高550mm，墙体高3.1-0.55=2.55米墙200厚:2.3×2.55 =5.86取墙200厚(较大门窗处) 取200厚墙每米高(含双面抹灰)：7.5×0.20+20×0.02×2=2.3 kN/m标准层高3.1米，内墙取平均梁高400mm，墙体高3.1-0.4=2.7米墙200厚:2.3×2.7 = 6.21100厚墙每米高(含双面抹灰)：7.5×0.10+20×0.02×2=1.55kN/m2墙100厚墙: 1.55×2.7 = 4.185 取卫生间、厨房墙：200厚墙 (含双面抹灰)：7.5×0.20+20×0.02×2+0.3（瓷砖贴面）=2.6 kN/m墙荷：2.7×2.6 =7.02 取100厚墙 (含双面抹灰)：7.5×0.10+20×0.02×2+0.3（瓷砖贴面）=1.85kN/m墙荷：1.85×3 其它荷载:外墙干挂石材，附加荷载2.0 kN/m阳台取5.0 kN/m大屋面女儿墙：0.15*25=5.0 kN/m机房屋面女儿墙，坡屋面女儿墙：4.0 kN/m活荷载住宅 2.0 kN/m2浴室、厕所、盥洗室 2.0 kN/m2卫生间（带浴盆） 4.0 kN/m2走廊、门厅 2.0 kN/m2楼梯、电梯楼梯前室 3.5 kN/m2阳台 2.5 kN/m2露台 3.0 kN/m2储藏室 5.0 kN/m2商铺 3.5 kN/m2地下室顶板施工荷载 5 kN/m2灵活隔断及二次装修 1.0 kN/m2屋面（不上人） 0.5 kN/m2屋面（上人） 2.0 kN/m2电梯机房、空调机房、消防控制室 7.0 kN/m2变配电,发电机房、水泵房 10 kN/m2其余荷载均按《建筑结构荷载规范》（GB50009-2001）取值。

1号风道ZL1、ZL2、ZL3计算书一、荷载：1、DL水压力：15.13×10×4.95＝749.35KN/m2、LL地面超载：20×4.95＝99.53、LL中板活载：5×4.95＝24.75 KN/m4、DL中板设备荷载：54.95＝24.75 KN/m5、DL顶板自重：(4.95-0.6) ×25×0.5+(4.95-0.6) ×2.45=65 KN/m6、DL中板处集中荷载：（0.6－0.35）×0.6×25×5÷2＝9.375 KN7、DL顶板处集中荷载：（1.4－0.5）×0.6×25×5＝67.5 KN8、DL顶板覆土：3.2×20×4.95＝316.8 KN/m9、DL中板自重：(4.95-0.6) ×25×0.35+(4.95-0.6) ×2.45=48.72 KN/m10、DL底板自重：(4.95-0.6) ×25×0.5+(4.95-0.6) ×2.45=65 KN/m11、中板开洞L=4.9M（梁一侧），顶板开洞L=4.9M（梁两侧）二、荷载组合：组合一：1.35DL+1.3LL（承载力极限状态验算）组合二：DL+LL（正常使用极限状态验算）三、各构件荷载组成：ZL3：2＋5＋7＋8ZL2：3＋4＋6＋9ZL1：1＋10四、受荷简图ZL1 ZL2 ZL3六、按承载力极限状态计算配筋1 受弯构件：ZL111．1 基本资料1．1．1 工程名称：工程一1．1．2 结构构件的重要性系数γo ＝ 1.101．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm1．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm1．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 4111.000kN·M1．1．6 截面尺寸 b×h ＝ 800*1700mm ho ＝ h - as ＝ 1700-90 ＝ 1610mm1．2 计算结果：1．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)]＝ 0.5501．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 1610-[1610^2-2*1.1*4111000000/(1.00*14.33*800)]^0.5 ＝ 267mm1．2．3 相对受压区高度ξ ＝ x / ho ＝ 267/1610 ＝ 0.166 ≤ξb ＝ 0.5501．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*800*267/300 ＝ 10210mm1．2．5 配筋率ρ ＝ As / (b * ho) ＝ 10210/(800*1610) ＝ 0.79%最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21% 2 受弯构件：ZL122．1 基本资料2．1．1 工程名称：工程一2．1．2 结构构件的重要性系数γo ＝ 1.102．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm2．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm2．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 3200.000kN·M2．1．6 截面尺寸 b×h ＝ 800*1700mm ho ＝ h - as ＝ 1700-90 ＝ 1610mm2．2 计算结果：2．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)]＝ 0.5502．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 1610-[1610^2-2*1.1*3200000000/(1.00*14.33*800)]^0.5 ＝ 204mm2．2．3 相对受压区高度ξ ＝ x / ho ＝ 204/1610 ＝ 0.126 ≤ξb ＝ 0.5502．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*800*204/300 ＝ 7780mm2．2．5 配筋率ρ ＝ As / (b * ho) ＝ 7780/(800*1610) ＝ 0.60%最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21%3 受弯构件：ZL133．1 基本资料3．1．1 工程名称：工程一3．1．2 结构构件的重要性系数γo ＝ 1.103．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm3．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm3．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 2050.000kN·M3．1．6 截面尺寸 b×h ＝ 800*1700mm ho ＝ h - as ＝ 1700-90 ＝ 1610mm 3．2 计算结果：3．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)]＝ 0.5503．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 1610-[1610^2-2*1.1*2050000000/(1.00*14.33*800)]^0.5 ＝ 127mm3．2．3 相对受压区高度ξ ＝ x / ho ＝ 127/1610 ＝ 0.079 ≤ξb ＝ 0.5503．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*800*127/300 ＝ 4861mm3．2．5 配筋率ρ ＝ As / (b * ho) ＝ 4861/(800*1610) ＝ 0.38% 最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21% 4 受弯构件：ZL144．1 基本资料4．1．1 工程名称：工程一4．1．2 结构构件的重要性系数γo ＝ 1.104．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm4．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm4．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 2800.000kN·M4．1．6 截面尺寸 b×h ＝ 800*1700mm ho ＝ h - as ＝ 1700-90 ＝ 1610mm 4．2 计算结果：4．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)] ＝ 0.550 4．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 1610-[1610^2-2*1.1*2800000000/(1.00*14.33*800)]^0.5 ＝ 177mm4．2．3 相对受压区高度ξ ＝ x / ho ＝ 177/1610 ＝ 0.110 ≤ξb ＝ 0.5504．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*800*177/300 ＝ 6747mm4．2．5 配筋率ρ ＝ As / (b * ho) ＝ 6747/(800*1610) ＝ 0.52% 最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21% 1 受弯构件：ZL211．1 基本资料1．1．1 工程名称：工程一1．1．2 结构构件的重要性系数γo＝ 1.101．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm1．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm1．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 2970.000kN·M1．1．6 截面尺寸 b×h ＝ 600*1700mm ho ＝ h - as ＝ 1700-93 ＝ 1607mm 1．2 计算结果：1．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)] ＝ 0.550 1．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 1607-[1607^2-2*1.1*2970000000/(1.00*14.33*600)]^0.5 ＝ 257mm1．2．3 相对受压区高度ξ ＝ x / ho ＝ 257/1607 ＝ 0.160 ≤ξb ＝ 0.5501．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*600*257/300 ＝ 7365mm1．2．5 配筋率ρ ＝ As / (b * ho) ＝ 7365/(600*1607) ＝ 0.76%最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21% 2 受弯构件：ZL222．1 基本资料2．1．1 工程名称：工程一2．1．2 结构构件的重要性系数γo ＝ 1.102．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm2．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm2．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 2450.000kN·M2．1．6 截面尺寸 b×h ＝ 600*1400mm ho ＝ h - as ＝ 1400-73 ＝ 1327mm2．2 计算结果：2．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)] ＝ 0.5502．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 1327-[1327^2-2*1.1*2450000000/(1.00*14.33*600)]^0.5 ＝ 262mm2．2．3 相对受压区高度ξ ＝ x / ho ＝ 262/1327 ＝ 0.197 ≤ξb ＝ 0.5502．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*600*262/300 ＝ 7511mm2．2．5 配筋率ρ ＝ As / (b * ho) ＝ 7511/(600*1327) ＝ 0.94%最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21%3 受弯构件：ZL233．1 基本资料3．1．1 工程名称：工程一3．1．2 结构构件的重要性系数γo ＝ 1.103．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm3．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm3．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 150.000kN·M3．1．6 截面尺寸 b×h ＝ 600*1400mm ho ＝ h - as ＝ 1400-73 ＝ 1327mm3．2 计算结果：3．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)]＝ 0.5503．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 1327-[1327^2-2*1.1*150000000/(1.00*14.33*600)]^0.5 ＝ 15mm3．2．3 相对受压区高度ξ ＝ x / ho ＝ 15/1327 ＝ 0.011 ≤ξb ＝ 0.5503．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*600*15/300 ＝ 417mm3．2．5 配筋率ρ ＝ As / (b * ho) ＝ 417/(600*1327) ＝ 0.05%最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21%As,min ＝ b * h *ρmin ＝ 1805mm4 受弯构件：ZL244．1 基本资料4．1．1 工程名称：工程一4．1．2 结构构件的重要性系数γo ＝ 1.104．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm4．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm4．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 150.000kN·M4．1．6 截面尺寸 b×h ＝ 100*1200mm ho ＝ h - as ＝ 1200-70 ＝ 1130mm 4．2 计算结果：4．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)] ＝ 0.5504．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 1130-[1130^2-2*1.1*150000000/(1.00*14.33*100)]^0.5 ＝ 107mm4．2．3 相对受压区高度ξ ＝ x / ho ＝ 107/1130 ＝ 0.095 ≤ξb ＝ 0.5504．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*100*107/300 ＝ 511mm4．2．5 配筋率ρ ＝ As / (b * ho) ＝ 511/(100*1130) ＝ 0.45% 最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21% 1 受弯构件：Z311．1 基本资料1．1．1 工程名称：工程一1．1．2 结构构件的重要性系数γo ＝ 1.101．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm1．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm1．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 605.000kN·M1．1．6 截面尺寸 b×h ＝ 600*900mm ho ＝ h - as ＝ 900-45 ＝ 855mm1．2 计算结果：1．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)] ＝ 0.5501．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 855-[855^2-2*1.1*605000000/(1.00*14.33*600)]^0.5 ＝ 96mm1．2．3 相对受压区高度ξ ＝ x / ho ＝ 96/855 ＝ 0.112 ≤ξb ＝ 0.5501．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*600*96/300 ＝ 2749mm1．2．5 配筋率ρ ＝ As / (b * ho) ＝ 2749/(600*855) ＝ 0.54% 最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21% 2 受弯构件：ZL322．1 基本资料2．1．1 工程名称：工程一2．1．2 结构构件的重要性系数γo ＝ 1.102．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm2．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm2．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 480.000kN·M2．1．6 截面尺寸 b×h ＝ 600*900mm ho ＝ h - as ＝ 900-45 ＝ 855mm2．2 计算结果：2．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)] ＝ 0.5502．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 855-[855^2-2*1.1*480000000/(1.00*14.33*600)]^0.5 ＝ 75mm2．2．3 相对受压区高度ξ ＝ x / ho ＝ 75/855 ＝ 0.088 ≤ξb ＝ 0.5502．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*600*75/300 ＝ 2153mm2．2．5 配筋率ρ ＝ As / (b * ho) ＝ 2153/(600*855) ＝ 0.42% 最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21% 3 受弯构件：ZL333．1 基本资料3．1．1 工程名称：工程一3．1．2 结构构件的重要性系数γo ＝ 1.103．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm3．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm3．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 200.000kN·M3．1．6 截面尺寸 b×h ＝ 600*900mm ho ＝ h - as ＝ 900-45 ＝ 855mm3．2 计算结果：3．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)] ＝ 0.5503．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 855-[855^2-2*1.1*200000000/(1.00*14.33*600)]^0.5 ＝ 30mm3．2．3 相对受压区高度ξ ＝ x / ho ＝ 30/855 ＝ 0.036 ≤ξb ＝ 0.5503．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*600*30/300 ＝ 873mm3．2．5 配筋率ρ ＝ As / (b * ho) ＝ 873/(600*855) ＝ 0.17%最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21% As,min ＝ b * h *ρmin ＝ 1161mm4 受弯构件：ZL344．1 基本资料4．1．1 工程名称：工程一4．1．2 结构构件的重要性系数γo ＝ 1.104．1．3 混凝土强度等级：C30 fc ＝ 14.33N/mm ft ＝ 1.43N/mm4．1．4 钢筋强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm4．1．5 由弯矩设计值 M 求配筋面积 As，弯矩 M ＝ 180.000kN·M4．1．6 截面尺寸 b×h ＝ 600*900mm ho ＝ h - as ＝ 900-45 ＝ 855mm4．2 计算结果：4．2．1 相对界限受压区高度ξbξb ＝β1 / [1 + fy / (Es * εcu)] ＝ 0.80/[1+300/(200000*0.00330)] ＝ 0.5504．2．2 受压区高度 x ＝ ho - [ho ^ 2 - 2 * γo * M / (α1 * fc * b)] ^ 0.5x ＝ 855-[855^2-2*1.1*180000000/(1.00*14.33*600)]^0.5 ＝ 27mm4．2．3 相对受压区高度ξ ＝ x / ho ＝ 27/855 ＝ 0.032 ≤ξb ＝ 0.5504．2．4 纵向受拉钢筋 AsAs ＝α1 * fc * b * x / fy ＝ 1.00*14.33*600*27/300 ＝ 784mm4．2．5 配筋率ρ ＝ As / (b * ho) ＝ 784/(600*855) ＝ 0.15%最小配筋率ρmin ＝ Max{0.20%, 0.45ft/fy} ＝ Max{0.20%, 0.21%} ＝ 0.21%As,min ＝ b * h *ρmin ＝ 1161mm七、按正常使用极限状态计算配筋裂缝宽度验算：ZL111、基本资料：矩形截面受弯构件构件受力特征系数αcr＝2.1截面宽度b＝800 mm截面高度h＝2000mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝50 mm钢筋直径（或换算直径）d＝28 mm钢筋弹性模量Es＝ 200000 N/mm纵向受拉钢筋合力点至截面近边的距离as= 93 mm混凝土抗拉强度标准值ftk＝ 2.01 N/mm按荷载效应标准组合计算的弯距值Mk＝ 3047kN·M钢筋面积As＝12500mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * hAte ＝800000 mmρte ＝0.015625(2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝147 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.5314)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.20 mm裂缝宽度验算：ZL121、基本资料：矩形截面受弯构件构件受力特征系数αcr＝2.1截面宽度b＝800 mm截面高度h＝2000mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝30 mm钢筋直径（或换算直径）d＝28mm钢筋弹性模量Es＝ 200000 N/mm纵向受拉钢筋合力点至截面近边的距离as= 73mm混凝土抗拉强度标准值ftk＝2.01N/mm按荷载效应标准组合计算的弯距值Mk＝ 2400kN·M钢筋面积As＝7900mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * h Ate ＝800000 mm ρte ＝ 0.01 (2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝181 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.3794)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.20 mm裂缝宽度验算：ZL131、基本资料：矩形截面受弯构件构件受力特征系数αcr＝ 2.1截面宽度b＝800 mm 截面高度h＝2000mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝30 mm钢筋直径（或换算直径）d＝28 mm钢筋弹性模量Es＝ 200000 N/mm纵向受拉钢筋合力点至截面近边的距离as= 73 mm混凝土抗拉强度标准值ftk＝2.01N/mm按荷载效应标准组合计算的弯距值Mk＝ 1550kN·M钢筋面积As＝5100mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * h Ate ＝800000 mm ρte ＝0.01 (2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝181 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.379 4)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.20 mm裂缝宽度验算：ZL141、基本资料：矩形截面受弯构件构件受力特征系数αcr＝ 2.1截面宽度b＝800 mm 截面高度h＝ 2000mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝50 mm钢筋直径（或换算直径）d＝28 mm钢筋弹性模量Es＝ 200000N/mm纵向受拉钢筋合力点至截面近边的距离as= 93 mm混凝土抗拉强度标准值ftk＝2.01 N/mm按荷载效应标准组合计算的弯距值Mk＝ 2100kN·M钢筋面积As＝7300mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * h Ate ＝800000 m m ρte ＝0.01 (2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝173 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.3474)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.20 mm裂缝宽度验算：ZL211、基本资料：矩形截面受弯构件构件受力特征系数αcr＝ 2.1截面宽度b＝ 600 mm 截面高度h＝900 mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝30 mm钢筋直径（或换算直径）d＝25mm钢筋弹性模量Es＝ 200000N/mm纵向受拉钢筋合力点至截面近边的距离as= 43mm混凝土抗拉强度标准值ftk＝2.01N/mm按荷载效应标准组合计算的弯距值Mk＝ 453 kN·M钢筋面积As＝3500mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * hAte ＝270000mm ρte ＝0.012962963(2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝174 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.5194)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.20 mm裂缝宽度验算：ZL221、基本资料：矩形截面受弯构件构件受力特征系数αcr＝ 2.1截面宽度b＝ 600 mm 截面高度h＝900 mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝30 mm钢筋直径（或换算直径）d＝25mm钢筋弹性模量Es＝ 200000 N/mm纵向受拉钢筋合力点至截面近边的距离as= 43 mm混凝土抗拉强度标准值ftk＝ 2.01 N/mm按荷载效应标准组合计算的弯距值Mk＝ 400 kN·M钢筋面积As＝3000mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * h Ate ＝ 270000 mmρte ＝ 0.011111111(2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝179 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.4424)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.20 mm裂缝宽度验算：ZL231、基本资料：矩形截面受弯构件构件受力特征系数αcr＝ 2.1截面宽度b＝600 mm 截面高度h＝900 mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝30 mm钢筋直径（或换算直径）d＝25mm钢筋弹性模量Es＝ 200000N/mm纵向受拉钢筋合力点至截面近边的距离as= 43mm混凝土抗拉强度标准值ftk＝2.01N/mm按荷载效应标准组合计算的弯距值Mk＝130 kN·M钢筋面积As＝2500mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * h Ate ＝270000mm ρte ＝0.01 (2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝70 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.2004)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.04 m m裂缝宽度验算：ZL241、基本资料：矩形截面受弯构件构件受力特征系数αcr＝ 2.1截面宽度b＝600 mm 截面高度h＝900 mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝30 mm钢筋直径（或换算直径）d＝25mm钢筋弹性模量Es＝ 200000N/mm纵向受拉钢筋合力点至截面近边的距离as= 43 mm混凝土抗拉强度标准值ftk＝2.01N/mm按荷载效应标准组合计算的弯距值Mk＝135 kN·M钢筋面积As＝2000mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * h Ate ＝270000 m mρte ＝0.01 (2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝91 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.2004)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.05 m m裂缝宽度验算：ZL311、基本资料：矩形截面受弯构件构件受力特征系数αcr＝ 2.1截面宽度b＝600 mm 截面高度h＝1700mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝50 mm钢筋直径（或换算直径）d＝28mm钢筋弹性模量Es＝ 200000N/mm纵向受拉钢筋合力点至截面近边的距离as= 93mm混凝土抗拉强度标准值ftk＝ 2.01 N/mm按荷载效应标准组合计算的弯距值Mk＝ 2216kN·M钢筋面积As＝11000mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * h Ate ＝510000mm ρte ＝0.021568627 (2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝144 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.6804)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.20 m m裂缝宽度验算：ZL321、基本资料：矩形截面受弯构件构件受力特征系数αcr＝ 2.1截面宽度b＝600 mm 截面高度h＝1400mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝30 mm钢筋直径（或换算直径）d＝28mm钢筋弹性模量Es＝ 200000N/mm纵向受拉钢筋合力点至截面近边的距离as= 73mm混凝土抗拉强度标准值ftk＝2.01N/mm按荷载效应标准组合计算的弯距值Mk＝ 1770kN·M钢筋面积As＝9300mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * h Ate ＝420000mm ρte ＝0.022142857 (2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝165 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.7424)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.20 m m裂缝宽度验算：ZL331、基本资料：矩形截面受弯构件构件受力特征系数αcr＝ 2.1截面宽度b＝600 mm 截面高度h＝ 1400mm最外层纵向受拉钢筋外边缘至受拉区底边的距离c＝30 mm钢筋直径（或换算直径）d＝28mm钢筋弹性模量Es＝ 200000N/mm纵向受拉钢筋合力点至截面近边的距离as= 73mm混凝土抗拉强度标准值ftk＝2.01N/mm按荷载效应标准组合计算的弯距值Mk＝ 100 kN·M钢筋面积As＝2000mm设计时执行的规范：《混凝土结构设计规范》（GB50010-2002）以下简称混凝土规范2、裂缝宽度验算：(1)、以有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下列公式计算：ρte ＝As / Ate （混凝土规范8.1.2-4）对矩形截面的受弯构件：Ate ＝0.5 * b * h Ate ＝420000mm ρte ＝0.01 (2)、在荷载效应标准组合下构件纵向受拉钢筋应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As) （混凝土规范8.1.3-3）σsk ＝43 N/mm(3)、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝1.1 - 0.65ftk / ρte / σsk （混凝土规范8.1.2-2）ψ＝0.2004)、最大裂缝宽度，按下列公式计算：ωmax ＝αcr * ψ*σsk *(1.9 * c +0.08 *d /ρte )/Es （混凝土规范8.1.2-1）ωmax ＝0.03 m m。

荷载计算范例范文荷载计算是建筑工程设计中非常重要的环节之一，它是为了确保建筑物能够承受各种荷载而进行的计算和分析。

荷载计算的目的是确定建筑物的结构和基础所承受的最不利荷载，从而保证其安全性和稳定性。

以下是一个荷载计算的范例，以便更好地理解荷载计算的步骤和过程。

1.荷载的分类荷载可分为静荷载和动荷载两大类。

-静荷载是指在稳定状态下作用在结构上的荷载，包括自重、使用荷载、附加荷载等。

自重是指结构本身的重量，使用荷载是指建筑物在正常使用条件下承受的各种荷载，如人员、家具、设备等。

附加荷载是指建筑物在非正常使用条件下承受的荷载，如风荷载、地震荷载等。

-动荷载是指在运动状态下作用在结构上的荷载，包括风荷载、地震荷载等。

风荷载是指由风速引起的压力和吸力，地震荷载是指由地震引起的地震力。

2.荷载的计算方法荷载计算的方法主要有经验法和准确法两种。

-经验法是基于经验和规范的一种简单的计算方法，适用于一些简单的结构和场所。

这种方法可以根据结构的类型和用途，通过查找相关规范中的荷载系数和计算公式来进行荷载计算。

-准确法是基于结构力学和数学理论的一种准确的计算方法，适用于复杂的结构和场所。

这种方法需要进行详细的力学分析和计算，包括载荷的大小、方向、作用点等方面的细节。

3.荷载计算的步骤荷载计算的步骤一般包括以下几个方面。

-确定荷载类型和荷载作用点确定建筑物所受的静荷载和动荷载类型，以及荷载的作用点。

根据建筑物的用途和规模，确定荷载的种类和性质。

-查找相关规范和标准在进行荷载计算时，需要查找相关的建筑荷载规范和标准，获取相应的荷载系数和计算公式。

-计算荷载系数根据规范中的荷载系数和计算公式，计算建筑物所受荷载的大小。

需要注意的是，不同的荷载类型和作用点可能需要采用不同的系数和公式。

-进行结构力学分析根据荷载的大小和作用点，进行结构力学分析，确定建筑物的受力情况。

可以使用有限元分析等数学和计算工具来进行分析。

-验证荷载安全性根据荷载计算的结果，对建筑物的结构和基础进行验证。

碗扣式支架及模板荷载计算一、WDJ 碗扣式支架的设计计算为简化计算，计算采用的断面形式为主线标准断面预应力连续混凝土箱梁断面进行计算，该断面为两端腹板和底板厚度渐变段最厚的断面，以增加保险系数，其计算简图如下图所示：碗扣式支架标准断面计算简图a.结构物每延米重量W如上图所示，将其横断面分成若干部分，求其面积为：321022A A A A A -⨯-⨯-=根据电脑计算，得其面积如下：267.1895.5254.5279.328.43m A =-⨯-⨯-=m kN A q c /42.48567.18261=⨯=⨯=γ式中：c γ——钢筋混凝土的容重，263/m kN ；A ——箱梁截面积，m 2；1q ——箱身每延米重量，m kN /；b.箱梁横梁重量。

两侧实体长度为1.125m ，则每跨的横隔墙重量为：()21'226V nV W += 将其平均到整跨中：()L V nV q /26212+=式中：2q ——每延米分配的中、端横梁重量，m kN /；n ——中横梁数量，个：1V 、2V ——每个中、端横梁体积，当跨径相同时取V 2，当跨径不等时，应取各墩端横梁体积的一半，m 3。

则有： ()m kN q /40.845.23/2125.128.4300262=⨯⨯+⨯=c ．临时荷载重量临时荷载主要有：内外模板的单位面积重量1G ，取2/5.1m kN ；施工人员、施工料具运输、堆放荷载2G ，根据《路桥施工计算手册》，取为2/0.1m kN ；倾倒混凝土时产生的冲击荷载3G ，取为2/0.2m kN ；振捣混凝土时产生的荷载4G ，取为2/0.2m kN 。

由上可得结构物单位面积重量：()()2432121//m kN G G G G B q q W +++++=式中：B ——结构物底面宽度，m ；()2/75.300.20.20.15.15.23/40.8442.485m kN W =+++++=d ．WDJ 碗扣型多功能支架受力计算根据WDJ 碗扣型多功能脚手架使用说明书，支撑立杆得设计允许荷载为： 当横杆竖向步距为600mm 时，每根立杆可承受最大竖直荷载为40kN ； 当横杆竖向步距为1200mm 时，每根立杆可承受最大竖直荷载为30kN ； 当横杆竖向步距为1800mm 时，每根立杆可承受最大竖直荷载为25kN ；当横杆竖向步距为2400mm 时，每根立杆可承受最大竖直荷载为20kN ； 根据上述结构物单位面积重量，以及常规做法，立杆布置为顺桥向900mm ，横桥向为600mm ，步距1200mm ，单杆受力为：kN P kN W b a P 30][61.1675.306.09.0=<=⨯⨯=⨯⨯=由于计算时是按平均布载，所以在腹板及横梁下将横杆步距加密到600mm 。

"欧洲国际社区”荷载计算酒店:一、楼面永久荷载标准值(kN/m2)实际输入取1.5 kN/m实际输入取1.7 kN/m实际输入取1.5 kN/m4、酒店标准层客房：地毯楼面(更衣区间做法为大理石楼面，楼面永久荷载按卫生间做法取1.7 kN/m2)实际输入取1.2 kN/m5、游泳池地面做法(找坡荷载：(0.04+12x2%)/2X5=0.7kN/m2)实际输入取3.75 kN/m 26、厨房：增加250mm 厚炉渣回填14x0.25 （按实际高度降）=3.5，其他构造同2项地砖 楼面实际输入取 1.7+3.5=5.2 kN/m 2三、屋面永久荷载标准值（kN/m2）二、楼面活荷载（kN/m 2）商业、酒店用房、大堂、餐厅 公共卫生间：健身房、家俱库 办公： 酒店客房：楼梯：避难层其他楼面活荷载详后附《楼面荷载标准值3.5kN/m 22.5kN/m 24.0kN/m 23.0kN/m 2(考虑1.0隔墙荷载) 2.0kN/m 23.5kN/m 2(找坡荷载：(0.12+17x2%)/2X5=1.15kN/m2)实际输入：4.0kN/m 22、裙房屋面(游泳池屋面) ＜不上人屋面＞:(吊顶：0.7 kN/m2;设备重4 kN/m2;设备基础重1.5 kN/m2) 实际输入：9.35kN/m 23、裙房屋面(宴会厅屋面) ＜不上人屋面＞：屋面构造同裙房屋面2，吊顶荷载为：1.5 kN/m2 实际输入：4.65kN/m 24、57F 上人屋面：除找坡厚度不同，其他屋面构造同裙房屋面 找坡荷载：(0.12+12.2x2%)/2X5=0.93kN/m2实际输入：3.8kN/m 25、非上人屋面卷材防水不上人屋面GB500345-20041。

总荷载：1.02+1.8=2.82 kN /m 2=2.9 kN /m 2(找坡荷载：(0.12+6.8x2%)/2X5=0.64(kN/m2) 实际输入：3.3kN/m 2四、楼面活荷载（kN/m 2）卷材防水屋面（不上人屋面） 卷材防水屋面（上人屋面） 卷材防水屋面（屋顶花园）注：、墙有洞口，按照窗洞面积比例折扣；最多扣除不能高于 ;2、 墙下未设置梁的应将梁上墙重均摊到板面输入板面恒载，且附加面荷载不 小于1.0KN/m 23、 外墙有大开洞时，外墙按照实际窗洞面积折算荷载；其中，落地窗、推拉 门按1.0KN/m 2考虑新疆地区特有隔墙（需甲方确认）：根据建筑总说明，本工程内外墙体采用陶粒空心砖砌块，干容重1、根据建筑总说明内墙做法，墙面抹灰层按下取值15厚（双面30厚）水泥砂浆面层（容重 =17 kN /m 3） 0.03X 17 = 0.51kN/m 25厚（双面10厚）水泥石灰砂浆抹面（容重 =17 kN /m 3）0.01 X 17= 0.17 kN/m 2墙面抹灰层荷载：(0.51+0.17 )X 1.5=1.02 kN /m 32、200厚墙体200厚陶粒空心砖砌块（湿容重 =9 kN /m 3） 1 X0.2X 9=1.8 kN/m 20.50kN/m 22.00kN/m 23.00kN/m 2五、隔墙荷载标准值（kN/m ） （除非业主特别指定否则按下表）=7.5 kN /m 3，湿容重=9 kN /m 3。

第3章 荷载计算恒荷载标准值计算屋面恒荷载20厚1:2水泥砂浆找平 2/4.002.020m kN =⨯ 100-140厚（2%找坡）膨胀珍珠岩 {（+）/2}⨯7=2/m kN120厚现浇钢筋混凝土屋面板 2/.0312.025m kN =⨯ 15厚纸筋石灰抹底 2/26.0015.017m kN =⨯ _ 合计 2/48.4m kN 顶层框架梁上的线荷载边跨梁（AB ，CD 跨）自重 m kN /0.3.5024.025=⨯⨯ 粉刷自重 ()m kN /260.01702.0]12.05.02[=⨯⨯-⨯合计 m kN /26.3 中间跨（BC ）自重 m kN /0.3.5024.025=⨯⨯ 粉刷自重 ()m kN /260.01702.0]12.05.02[=⨯⨯-⨯合计 m kN /.263 因此，作用在顶层框架梁上的线荷载为： 边跨梁线荷载标准值m kN g g CD AB /26.31515==m kN g g CD AB /47.179.348.42525=⨯==中间跨梁线荷载标准值m kN g BC /26.315=m kN g BC /75.104.248.425=⨯=楼面恒荷载25厚水泥砂浆面层 2/5.02025.00m kN =⨯ 100厚现浇钢筋混凝土楼板 2/5.225.10m kN =⨯ 15厚纸筋石灰抹底 2/24.0015.016m kN =⨯_ 合计 2/24.3m kN 中间层框架梁线荷载标准值边跨梁及两侧粉刷 m kN /26.3 边跨填充墙自重 m kN /4.1119)5.00.3(24.0=⨯-⨯ 墙面粉刷 m kN /7.11702.0)5.00.3(2=⨯⨯-⨯合计 m kN /36.16 因此，作用在中间层框架梁上的线荷载为： 边跨梁线荷载标准值m kN g g CD AB /36.161.1326.311=+== m kN g g CD AB /64.129.324.322=⨯==中间跨梁线荷载标准值m kN g BC /26.31=m kN g BC /78.74.224.32=⨯=屋面框架节点集中荷载标准值 ⑴ 顶层边节点集中荷载标准值边柱纵向框架梁自重 kN 7.11259.35.024.0=⨯⨯⨯ 边柱纵向框架梁粉刷 ()kN 01.1179.302.012.05.02=⨯⨯⨯-⨯ 900高女儿墙自重 kN 01.16199.324.09.0=⨯⨯⨯ 纵向框架传来的屋面自重 kN 04.1748.49.35.09.35.0=⨯⨯⨯⨯ 女儿墙粉刷 kN 39.21729.302.09.0=⨯⨯⨯⨯合计 kN 15.48 ⑵ 顶层中间节点集中荷载标准值中柱纵向框架梁自重 kN 7.11259.35.024.0=⨯⨯⨯ 中柱纵向框架梁粉刷 ()kN 01.1179.302.012.05.02=⨯⨯⨯-⨯ 中柱纵向框架梁传来的屋面自重 ()kN 52.145.048.42.14.2.399.3=⨯⨯⨯-+ ⨯⨯⨯.48=kN合计 kN 27.44 楼面框架节点集中荷载标准值 ⑴ 边节点集中荷载边柱纵向框架梁自重 kN 7.11 边柱纵向框架梁粉刷 kN 01.1 窗下墙体自重 kN 36.14195.39.024.0=⨯⨯⨯ 窗下墙体粉刷 2 ⨯ ⨯ ⨯ ⨯17=kN塑钢窗自重 kN 22.145.08.15.1=⨯⨯ 框架柱自重及粉刷重 kN 9.12170.302.088.0250.34.04.0=⨯⨯⨯+⨯⨯⨯ 板传来的楼面自重 kN 32.1224.39.35.09.35.0=⨯⨯⨯⨯ 合计 kN 9.69 ⑵ 中节点集中荷载标准值中柱纵向框架梁自重 kN 7.11 中柱纵向框架梁粉刷 kN 01.1 内纵墙及粉刷自重kN 85.451702.025.35.00.31924.05.35.00.3=⨯⨯⨯⨯-+⨯⨯⨯-）（）（扣除门洞重及门自重 kN 53.9)2.024.5(9.01.2-=-⨯⨯- 框架柱及粉刷自重 kN 9.129.012=+ 板传来的楼面自重 kN 5.1024.32.1)4.29.39.3(5.0=⨯⨯-+⨯ kN 32.1224.395.19.35.0=⨯⨯⨯合计 kN 75.84楼面活荷载屋面活荷载（上人）m 2，雪荷载m 2，因此只考虑两者之间的大值。
