变频串联谐振试验装置安全操作及保养规程1. 引言本文档旨在指导用户正确操作和保养变频串联谐振试验装置，以确保设备安全运行、提高设备寿命，并防止意外事故的发生。
2. 设备概述变频串联谐振试验装置是一种用于电气设备高压耐受性试验的设备，广泛应用于电力、石油、化工等行业。
该装置采用变频器控制电源频率，以应对不同试验要求。
3. 安全操作规程3.1 前期准备在操作前，请务必进行以下准备工作：•确保设备正常工作，无异常声音或故障提示。
•工作区域清洁整洁，没有杂物或易燃物。
•确保配备必要的个人防护用品，如安全帽、护目镜、绝缘手套等。
3.2 设备操作在操作变频串联谐振试验装置时，请遵守以下操作规程：•操作者必须经过专业培训，并熟悉设备操作手册。
•在供电前，检查电源线路、插头和插座是否正常，确保接地可靠。
•打开设备电源前，请确保开关处于关闭状态。
•遵循设备操作步骤，依次打开设备的电源开关、频率控制开关。
•根据试验要求设置变压器及电容器的参数，并确保其处于合适的工作范围内。
•操作者必须时刻关注设备工作状态，如有异常情况应立即停机排查故障。
3.3 停止操作在停止操作变频串联谐振试验装置时，请按以下步骤操作：•先关闭频率控制开关，再关闭电源开关。
•停止供电后，等待设备完全停止运行后方可进行其他操作。
•断开电源前，确保设备已经冷却，温度降到安全范围内。
•拔掉设备电源插头。
4. 保养规程为了延长设备的使用寿命，减少故障发生的可能性，以下是变频串联谐振试验装置的保养规程：4.1 清洁定期对设备进行清洁，保持设备表面无尘、无污渍。
使用柔软的布进行清洁，不要使用水或腐蚀性溶液。
4.2 检查定期检查设备的电源线路、插头、插座是否正常，有无损坏或老化情况。
检查设备的传动部件、接线端子等是否稳固可靠。
4.3 维护定期对设备的变压器、电容器、电机等部件进行维护，检查其工作状态是否正常。
如发现异常，应及时进行修理或更换。
4.4 存储长时间不使用设备时，应储存在干燥、通风良好的地方。
变频串联谐振试验装置操作步骤及注意事项
一、变频串联谐振试验装置操作步骤
1、变频串联谐振试验装置安装操作
（1）安装电机
将变频串联谐振试验装置安装在固定的电机安装位置上，电机应当与机箱的凸起位置垂直对齐，并将振动测量仪的测试轴安装在机箱的凸起位置上，以获取准确的振动值。
（2）连接电缆
将变频串联谐振试验装置与电机的接线盒进行电缆连接，确保接线正确，并将变频器的输出信号，调节信号，振动测量仪的供电信号，控制信号，连接到接线柜中的对应接口上，确保各种信号的正确连接。
（3）安装启动设备
安装启动设备，确保启动按钮在合适的位置，以便于操作人员可以自行启动和停止装置运行。
（4）安装保护装置
在变频串联谐振试验装置的运行过程中，应安装相应的保护装置，以确保装置在合理的转矩下运行，并防止过载、欠载和短路等情况发生。
2、调试变频串联谐振试验装置
（1）校准变频器
首先，校准变频器，按照变频器的使用说明，按需要进行参数设置，以确保变频器可以正确工作。
（2）校准振动测量仪
校准振动测量仪，以确保振动测量仪可以准确地测量电机的振动特性值。
串联谐振耐压试验装置操作流程1.连接串联谐振耐压试验装置至电源。
Connect the series resonant withstand voltage test equipment to the power supply.2.确保所有接口连接牢固。
Ensure all interfaces are securely connected.3.打开串联谐振耐压试验装置的电源开关。
Turn on the power switch of the series resonant withstand voltage test equipment.4.检查仪器显示屏是否正常工作。
Check if the instrument display is working properly.5.设置串联谐振耐压试验装置的参数。
Set the parameters of the series resonant withstand voltage test equipment.6.校准测试仪器。
Calibrate the testing instrument.7.将被测试物品连接至串联谐振耐压试验装置。
Connect the tested item to the series resonant withstand voltage test equipment.8.确保被测试物品的接线正确。
Ensure the correct wiring of the tested item.9.启动串联谐振耐压试验装置进行测试。
Start the series resonant withstand voltage test equipment for testing.10.监控测试过程中的电压和电流变化。
Monitor the voltage and current changes during the test.11.记录测试过程中的数据。
变频串联谐振试验装置操作使用变频串联谐振试验装置常见问题解决方法原理：变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调整变频掌控器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和防备性试验。
构成部分：串联谐振耐压装置紧要由变频掌控器，励磁变压器，高压电抗器，高压分压器等构成。
变频掌控器又分两大类，20KW及以上为掌控台式，20KW以下为便携箱式；它由掌控器和滤波器构成。
变频掌控器紧要作用是把幅值和频率都固定的380V或200V工频正弦交流电变化为幅值和频率可调的正弦波。
并为整套设备供应电源。
励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。
高压电抗器L是谐振回路紧要部件，当电源频率等于1/（2LCX）时，它与被试品CX发生串联谐振。
适用对象：变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。
适用于60KV、220KV，500KVGIS交流耐压试验。
适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
操作方法：1.依据各种试品接线方法，保证各点的接触良好，保证一点接地，且接地点距分压器近。
2.确保连接无误后接通电源。
3.打开主机电源开关会显示主菜单4.将光标移至：试验参数设置；按确认键。
进行各项参数的修改，用上下左右和确认键执行。
然后返回主菜单。
5.将光标移至：系统参数设置：按确认键。
进行时间参数的修改，用上下左右和确认键执行。
6.将光标移至：进入试验：按确认键。
电压选择试验方法，进行试品的试验，用确认键执行。
8.选择手动试验时，首先进行的是找到试品谐振点，用上下键进行，使试验电压在高点；在完成了此项操作后请按面板调压键用左右键移位，上键加添激励功率当接近试验电压后用右移键将光标移至小数点后渐渐加添功率防止试品击穿，到额定电压后主机开始自动计时至设定时间退出试验。
变频串联谐振耐压装置用户手册
1.重要安全提示。
-请务必在使用设备之前仔细阅读本用户手册，并按照指示正确安装和操作设备。
-在使用设备时，请确保按照要求选用正确的电源电压和频率。
-请勿在带电情况下打开设备的罩子或进行维修工作。
-如果设备故障或出现异常情况，请立即停止使用，并联系专业人士进行维修。
-请勿随意拆卸设备，以免影响设备的正常使用和有效性。
-请勿在潮湿、高温、高压、强磁等环境下使用设备。
2.装置概述。
变频串联谐振耐压装置是用于对电力电容器进行组串谐振实验和稳态/瞬态过电压试验的设备。
变频串联谐振耐压装置主要由变频电源、串联谐振装置、电容器组和监控系统组成。
3.装置安装。
-将变频串联谐振耐压装置放置在干燥、通风、温度适宜的场所。
-与电容器组连接的电缆应保持干燥、整洁、不扭曲、不磨损。
-调整设备脚底螺母以平衡设备。
4.装置操作。
-打开变频电源，并按照要求进行频率和电压的设置。
-打开串联谐振装置，并按照要求设置串联谐振时间、谐振频率和谐振电压等参数。
-将电容器组正确排列并与谐振装置连接，确保电容器组符合谐振条件。
-在开始试验前，确保所有控制系统都运行正常，试验过程中应随时监控参数变化。
变频串联谐振耐压试验装置使用方法
变频串联谐振耐压试验装置是实验室常用的一种耐压试验装置，它可以快速准确的测试非仪器电缆的耐压特性。
使用此设备进行耐压试验时，需要按照以下几步：
1.确定实验电压：实验电压应根据样本种类和电缆等级确定，使试验结果具有实际参考价值；
2.确定实验模式：有连续电压模式和谐振耐压模式可供选择，具体选择由实际实验要求决定；
3.确定耐压时间：根据实验要求，合理设定耐压时间，尽量不超过5分钟；
4.开始测试：将连接的电缆两端连接到变频串联谐振耐压试验装置的电源端，然后点击"开始耐压"按钮，即可启动实验；
5.安全检查和性能审核：在实验结束后，应对电缆进行安全检查，如果试样完好，则视为耐压合格；
6.记录实验结果：在耐压试验结束后，应记录实验的时间、电压以及其他必要的参数等数据，以确保试验结果的准确性。

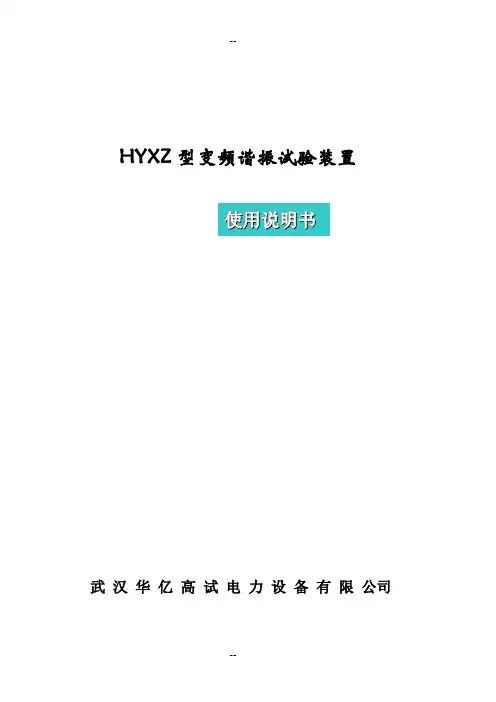

HYXZ型变频谐振试验装置使用说明书武汉华亿高试电力设备有限公司尊敬的顾客感谢您购买本公司HYXZ型变频谐振试验装置。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本装置。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！公司地址：武汉华亿高试电力设备有限公司邮政编码：430017销售热线：,8,售后服务：hygsdl@目录一．概述 (3)二．工作原理 (4)三．技术指标 (5)四．主要部件 (7)五．试验接线布置 (7)六．操作说明 (8)七．注意事项 (10)八．产品成套清单 (11)目前在国际和国内已有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。
但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，仍沿袭使用直流耐压的试验方法。
近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE交联聚乙烯电缆有不同程度的损害。
有的研究观点认为XLPE结构具有存储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放掉直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。
国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。
交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。
其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。
直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。
因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。
串联谐振操作说明（带图）在电力预防性试验中，串联谐振试验装置是用于对电气设备进行绝缘性能检测的一种测试设备，其实测量原理是充分的运用串联谐振电路的概论和实践，通过容抗、感抗的宽泛匹配和模块化电路的制作工艺组合而成的电力预防性试验设备。
串联谐振试验装置的操作方法（1）电力电缆的串联谐振试验接线方法串联谐振试验装置的功能不仅仅只是作用于电力电缆，还可对变压器、GIS、互感器等高电压、大容量的电气设备，下图为串联谐振针对电力电缆的接线图：串联谐振试验装置接线图从图中我们可以看出，串联谐振是由变频电源、电抗器、激励变压器、分压器和补偿电容器所组成，在每一个所构成部分在整个串联谐振试验装置系统中都有重要的作用，你们可以根据文字标识再结合串联谐振接线图，基本能完成串联谐振对电力电缆试验时的接线方法。
（2）串联谐振配置方案介绍配置方案归根结底就是电容和电感的匹配，在电容一定的情况之下，要通过调整电抗的大小让谐振频率尽量的接近于工频，配置方案有两个阶段，第一阶段是在最初设计时我们需要综合考虑试验对象电容量大小，电压等级，来确定串联谐振试验装置的装机容量和电抗器组合的逻辑性，既要兼顾现场大容量的设备，又要照顾高电压的设备，还要考虑轻便，匹配度等，第二个阶段是在现场使用时如何匹配，通常，我们出厂的串联谐振都会随机配送产品资料，其中就注明了针对当时您设计时考虑的试验对象的具体配置方法，而且这些配置方法都是我们计算后的方法，在您试验之前，只需要您按照要求携带相关的设备即可，极大的减少您的工作时间和工作量，当然，如果您需要了解更多关于串联谐振的配置方案，可与我们公司售后部联系！串联谐振试验现场（3）电力电缆的串联谐振试验操作方法按照要求接好线之后，做好全场隔离和防护，就可以开机测试了，需要提醒，当对电缆进行试验时，如果您只对其中某一相测试，您要将不用的测试相短接接地，同时确保足够的安全距离，串联谐振属于高电压大容量试验设备，使用时务必严格按照规范和制度执行。

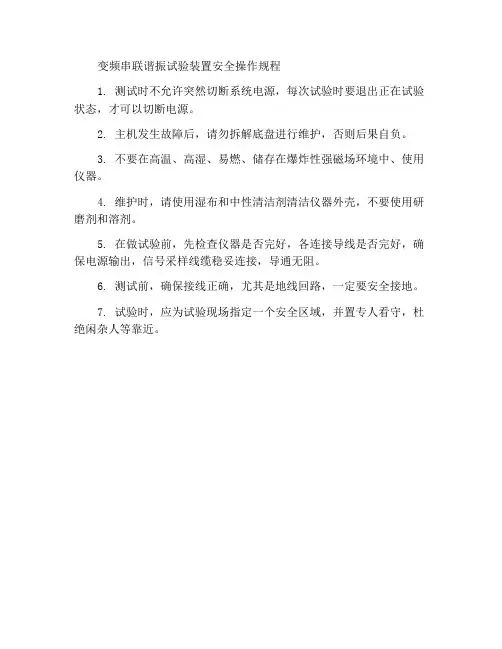

变频串联谐振试验装置安全操作规程
1. 测试时不允许突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。
2. 主机发生故障后，请勿拆解底盘进行维护，否则后果自负。
3. 不要在高温、高湿、易燃、储存在爆炸性强磁场环境中、使用仪器。
4. 维护时，请使用湿布和中性清洁剂清洁仪器外壳，不要使用研磨剂和溶剂。
5. 在做试验前，先检查仪器是否完好，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。
6. 测试前，确保接线正确，尤其是地线回路，一定要安全接地。
7. 试验时，应为试验现场指定一个安全区域，并置专人看守，杜绝闲杂人等靠近。

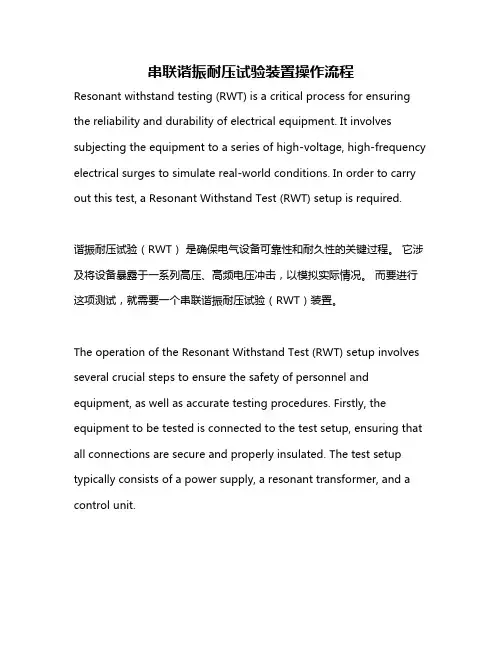

串联谐振耐压试验装置操作流程Resonant withstand testing (RWT) is a critical process for ensuring the reliability and durability of electrical equipment. It involves subjecting the equipment to a series of high-voltage, high-frequency electrical surges to simulate real-world conditions. In order to carry out this test, a Resonant Withstand Test (RWT) setup is required.谐振耐压试验（RWT）是确保电气设备可靠性和耐久性的关键过程。
它涉及将设备暴露于一系列高压、高频电压冲击，以模拟实际情况。
而要进行这项测试，就需要一个串联谐振耐压试验（RWT）装置。
The operation of the Resonant Withstand Test (RWT) setup involves several crucial steps to ensure the safety of personnel and equipment, as well as accurate testing procedures. Firstly, the equipment to be tested is connected to the test setup, ensuring that all connections are secure and properly insulated. The test setup typically consists of a power supply, a resonant transformer, and a control unit.串联谐振耐压试验（RWT）装置的操作涉及几个关键步骤，以确保人员和设备的安全，以及准确的测试程序。
【关键字】设置慎重保证本公司生产的产品，在发货之日起一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修—防止火灾或人身伤害！使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作：如盖板或面板已卸下，请勿操作本产品。
在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作请勿在易暴环境中操作保持产品表面清洁和干燥调频串联谐振试验装置操作手册目录第一章产品概述第二章调频串联谐振试验装置主要技术参数第三章调频串联谐振试验装置设备应用第四章变频电源详细使用介绍第五章常见故障排除第六章相关资料第一章产品概述:该装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。
电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
串联谐振在电力系统中应用的优点：1、所需电源容量大大减小。
串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。
串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
3、改善输出电压的波形。
谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。
在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。
而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。
所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。
试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
我公司调频谐振主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，最大不超过65kg，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式.4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
第二章调频串联谐振试验装置主要技术参数（一）调频串联谐振试验装置技术指标1．输出电压波形畸变率：<1.0％2. 允许连续工作时间：额定条件下一次性工作15分钟。
3．装置自身品质因数：Q>504．电缆和发电机试验时满负荷下品质因数：Q>30（与负载相关）5．主变压器和线路试验满负荷时品质因数：Q>30（与负载相关）6．输入电源：三相380V或单相220V，当电源为380V时，可做额定负载试验；当电源为220V时，只可做1/2负载试验。
7．频率调节范围：20Hz～300Hz8．系统测量精度：1.5％9．装置具有过压、过流、零位启动、闪络保护等保护功能（二）设备遵循标准GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》JB/T9641-1999 《试验变压器》GB10229 《电抗器》GB/T.311-1997 《高压输变电设备的绝缘与配合》DL/T846-2004 《高电压测试设备通用技术条件》GB4793-1984 《电子测量仪器安全要求》GB2900 《电工名词术语》GB4208 《外壳防护等级》GB191 《包装贮运标志》GB/T16927-1997 《高电压试验技术》（三）设备主要配置及技术参数说明：1.变频电源(一台)：1.1技术参数1.1.1 额定功率：5.5-500kW；1.1.2 输入电压：三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，可做额定负载试验；当电源为220V时，只可做1/2负载试验。
1.1.3 输出电压：0～400V可调1.1.4 输出电压频率：20～300Hz1.1.5 频率调节:0.1Hz步进可调1.1.6 频率不稳定度:≤0.02%1.1.7 输出电流：13～1250A1.2 性能特点：,特别适合现场操作及观察。
,可有效减缓运输中的颠簸震动和吊装时的冲击。
保证了变频电源的长期稳定性和可靠性。
可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性。
，有全自动、半自动、手动三种运行状态。
具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等。
1.2.6 保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。
a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。
可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录。
b、数据查询：可将已保存的试验结果数据显示到屏幕上。
同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印。
，自动跟踪并维持稳定的试验电压，电压稳定度可达1.5%。
1.2.9 调频范围及频率分辨率均可设定：调频范围可设为20～300Hz、45～100Hz、50Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.05Hz、0.02Hz、或0.01Hz，在调谐效率与调谐精准度之间取得优化平衡。
频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移。
2.高压电抗器2.1 技术参数2.1.1 额定工作电压：0-1000kV2.1.2 额定工作电流：1-10A2.1.3 额定电感量：30-600H2.1.4 连续工作时间：15min2.1.5 温升：小于60度2.1.6 工作频率：20~300Hz2.2 性能特点2.2.1 电抗器的设计采用铁芯式结构，漆包导线绕组，干式或油浸式自冷。
电抗器可以自由方便叠装及吊装。
环氧树脂绝缘筒外壳，具有足够的电气、机械强度、必要的散热能力以及油热胀冷缩的裕度。
电抗器外壳自带底座，与另一节电抗器上端采用。
外壳喷涂橘红色绝缘漆。
，与另一节电抗器上端采用采用卡槽结合，方便现场使用。
3.激励变压器(一台)：3.1 技术参数3.1.1 额定容量：3.5-500kVA3.1.2 输入电压：当容量在5.5-20kW输入是200V/400V当容量在20-500kW输入是400V3.1 性能特点3.2.1 冷却方式：铁箱式结构，绝缘耐热等级为B级。
，绝缘耐热等级为A级。
3.2.3 高、低压绕组及铁芯间均设静电屏蔽层，既作为励磁变压器，又是隔离变压器。
4.电容分压器(一台)：4.1 技术参数4.2 性能特点4.2.1 额定电压下可连续运行60min。
4.2.2 在20～300Hz范围内，其精度和稳定度保持要求不变。
4.2.3 在20℃、0.4～0.5U N下介损值：≤0.00254.2.4 分压比误差：有效值时≤1.0%，峰值时≤1.5%。
4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在20~300H内分压比不变。
4.2.6 电压测量通过专用测试引线引至变频电源进行测量。
5．测试线及附件壹套：1）内部连接线一套2）附件3）相关资料第三章调频串联谐振试验装置设备应用（一）交联乙烯电缆的交流耐压2、电缆耐压时电抗器选用说明（1）上述配置是按照最长电缆计算出的配置方案；（2）对短电缆试验时，为了达到谐振，一般将全部电抗器串联（全部电抗器串联时，与自身分压器的电容量可以谐振）；（二）变压器、开关等的交流耐压试验（三）火力发电机的交流耐压试验第四章 变频电源详细使用介绍4.1.设备基本说明● 将380V 的三根火线或220V 直接与调频电源的“输入”连接。
图1● 电源开关：负责变频电源部分的电源供给。
● 高压指示：变频电源启动指示，。
● 复位：负载失谐、变频源过热以及其它保护动作后的故障复位。
● 急停：发生紧急情况的应急中断按键。
● 分压器信号：用于接入分压器低压臂，最大电压100V ，输入阻抗10M 。
分压器信号急停电源开关高压指示复位调频串联谐振试验装置●接地：用于系统安全接地。
●鼠标接口:用于接入鼠标代替触摸操作以及储存资料导出。
●液晶显示器：用于系统各参数、波形、菜单等的显示。
●输入：电源接入,三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，接A,B,C三相,可做额定负载试验；当电源为220V时，接A,C二相,只可做1/2负载试验。
