湘质监统编表目录工程材料/构配件/设备供应单位资格报审表工程名称：编号：001工程材料/构配件/设备报审表工程名称：编号：001建筑安装材料、设备及配件产品进场验收记录工程名称：年月日共1页第1页注：质量证明书系指该批产品出厂前的质量检验报告；外观质量系指国家标准规定该产品的外观质量；是否抽样送检是指按国家规定，需进行物理力学等安全、功能性检（试）验的产品是否抽样送检。
文案大全文案大全5分部（子分部）工程质量验收记录注：1、分部工程验收前，质量控制资料、安全和功能检验结果、观感质量检验结果等资料需检查合格；湘质监统编 施2015-052、勘察单位只参加地基和基础分部工程的验收。
31施工组织设计方案报审表工程名称：中建·梅西湖壹号3期C 区消防工程 编号：001 致： （项目监理机构）我方已完成 工程施工组织设计/（专项）施工方案的编制和审批，请予以审查。
附： 施工组织设计专项施工方案 施工方案单位工程分部分项工程划分方案 工程试验检测方案施工项目经理部（盖章）项目经理（签字）月 日审查意见：专业监理工程师（签字）：月 日 审查意见：项目监理机构（盖章）总监理工程师（签字加盖执业印章）：月 日审查意见：建设单位（盖章）建设单位代表（签字）：月 日湘质监统编 施2015-31施工技术交底记录工程名称：施工单位：编号：001图纸会审记录工程名称：年月日编号：001注：施工单位整理汇总图纸会审记录应一式六份，并应由建设单位、勘察单位、设计单位、监理单位、施工单位、城建档案馆各保存一份，表中勘察、设计单位签字栏应为项目专业设计负责人的签字，建设单位、施工单位签字栏为项目技术负责人或相关专业负责人签字，监理单位应为总监理工程师签字。
工程开工报审表工程名称：编号：00139单位工程开工报告实用文档文案大全。
空调水系统安装检验批质量验收记录（Ⅱ）(非金属管道)注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按系统、区域、施工段划分为若干个检验批。
三、GB50243-2002规范摘要主控项目9.2.1 空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。
检查数量：按总数抽查10%，且不得少于5件。
检查方法：观察检查外观质量并检查产品质量证明文件、材料进场验收记录。
9.2.2 管道安装应符合下列规定：1 通风与空调工程中的隐蔽工程，在隐蔽前必须经监理人员验收及认可签证。
2 焊接钢管、镀锌钢管不得采用热煨弯。
3 管道与设备的连接，应在设备安装完毕后进行，与水泵、制冷机组的接管必须为柔性接口。
柔性短管不得强行对口连接，与其连接的管道应设置独立支架。
4 冷热水及冷却水系统应在系统冲洗、排污合格（目测：以排出口的水色和透明度与入水口对比相近，无可见杂物），再循环试运行2h以上，且水质正常后才能与制冷机组、空调设备相贯通。
5 固定在建筑结构上的管道支、吊架，不得影响结构的安全。
管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20～50mm，并不得将套管作为管道支撑。
保温管道与套管四周间隙应使用不燃绝热材料填塞紧密。
检查数量：系统全数检查。
每个系统管道、部件数量抽查10%，且不得少于5件。
检查方法：尺量、观察检查，旁站或查阅试验记录、隐蔽工程记录。

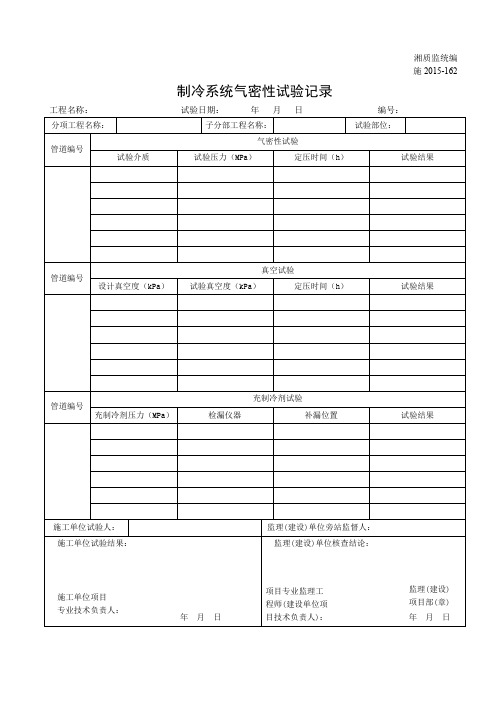

9.2.3 管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。
当设计无规定时，应符合下列规定：1 冷热水、冷却水系统的试验压力，当工作压力小于等1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa。

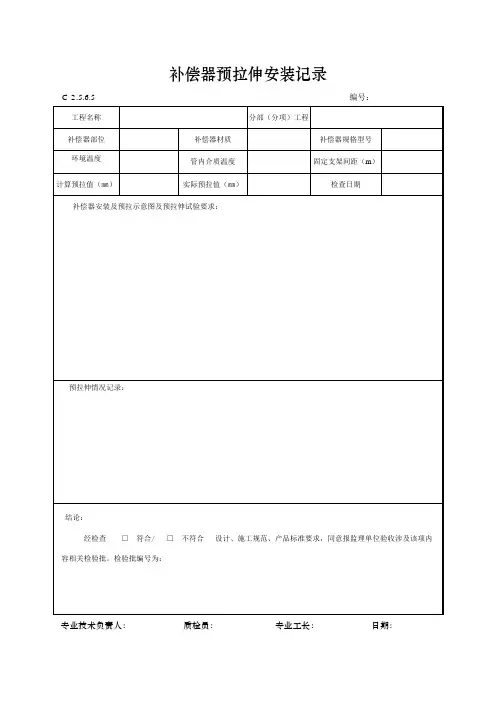

补偿器预拉伸安装记录C 2.5.6.5 编号：专业技术负责人：质检员：专业工长：日期：建筑施工技术，建筑施工组织，建筑工程计量与计价，建筑工程经济，混凝土结构，建筑构造与识图，钢结构，砌体结构，高层建筑施工，工程测量，工程结构抗震，装配化施工技术，建筑工程资料管理，建筑工程质量与安全管理，建筑CAD，天正建筑，BIM。
建筑工程技术专业主要包括土建、采暖卫生与煤气工程、电梯和消防，给排水工程五个方面，专业应具备建筑工程技术人员从业必须的文化基础与专业理论知识，从事建筑工程施工一线技术与管理等工作的高等技术应用型人才。
技术交底的作用与分类1什么是施工技术交底技术交底是施工企业极为重要的一项技术管理工作，是施工方案的延续和完善，也是工程质量预控的最后一道关口。
其目的是使参与建筑工程施工的技术人员与工人熟悉和了解所承担的工程项目的特点、设计意图、技术要求、施工工艺及应注意的问题。
2技术交底的作用使参与施工活动的每一个技术人员，明确本工程的特定施工条件、施工组织、具体技术要求和有针对性的关键技术措施，系统掌握工程施工过程全貌和施工的关键都位。
使参与工程施工操作每一个工人，通过技术交底，了解自己所要完成的分部分项工程的具体工作内容，操作方法、施工工艺、质量标准和安全注意事项等，做到施工操作人员任务明确，心中有数达到有序地施工，以减少各种质量通病，提高施工质量的目的。
3施工技术交底的分类（1）施工组织设计交底①重点和大型工程施工组织设计交底：由施工企业的技术负责人把主要设计要求、施工措施以及重要事项对项目主要管理人员进行交底。
其他工程施工组织设计交底由项目技术负责人进行交底。
②专项施工方案技术交底：由项目专业技术负责人负责，根据专项施工方案对专业工长进行交底。
（2）分项工程施工技术交底由专业工长对专业施工班组（或专业分包）进行交底。
“四新”技术交底：由项目技术负责人组织有关专业人员编制并交底。
（3）设计变更技术交底设计变更技术交底：由项目技术部门根据变更要求，并结合具体施工步骤、措施及注意事项等对专业工长进行交底。
补偿器安装记录工程名称XX工程分部（子分部）工程名称室内采暖系统施工单位中国建筑第五工程局第三建筑安装公司设计压力（MPa）0.8补偿器安装部位主立管补偿器规格型号0.17NY1000*2J 补偿器材质不锈钢固定支架间距（m）30 管内介质温度（℃）95℃水安装时环境温度（℃）25计算预拉伸值或预收缩值（mm）20 实际预拉伸或预压缩值（mm）20补偿器安装记录及说明：补偿器的安装及预拉伸值或预收缩值示意图和说明均由厂家完成。
结论：补偿器的安装符合设计及《给排水与采暖工程施工工艺标准》（ZJQ00-SG-010-2003）规定，合格。
施工单位监理（建设）单位施工单位复查结果：补偿器的安装及预拉伸值符合要求施工单位项目专业技术负责人：XXX X年X月X日监理（建设）单位核查结论：合格项目专业监理工程师（建监理（建设）项目部（章）设单位项目技术负责人）：XXX X年X月X日规范规定：一、《建筑给水排水及采暖工程施工质量验收规范》GB50242-200211.2.3补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。
管道固定支架的位置和构造必须符合设计要求。
检验方法：对照图纸，并查验预拉伸记录。
二、《通风与空调工程施工质量验收规范》GB50243-20029.2.5 补偿器的补偿量和安装位置必须符合设计及产品技术文件的要求，并应根据设计计算的补偿量进行预拉伸或预压缩。
设有补偿器（膨胀节）的管道应设置固定支架，其结构形式和固定位置应符合设计要求，并应在补偿器的预拉伸（或预压缩）前固定；导向支架的设置应符合所安装产品技术文件的要求。
检查数量：抽查20%，且不得少于1个。
检查方法：观察检查，旁站或查阅补偿器的预拉伸或预压缩记录。
工艺标准规定：《给排水与采暖工程施工工艺标准》（ZJQ00-SG-010-2003）8.3.3.10（一）、方型补偿器设计无要求时，按下面要求拉伸。
1、方型补偿器预拉伸值按设计要求拉伸，无要求时为其伸长量的一半。
浅谈管道补偿器的使用说明由于工作介质及环境温度的变化导致管道长度发生变化，并产生拉（压）应力，当超过管道本身的抗拉强度时，会使管道变形或破坏。
为此，在管道局部架空地段应设置补偿器，即膨胀节。
使由温度变化而引起管道长度的伸缩加以调节得到补偿一、波纹膨胀节的形式波纹管配备相应的构件，形成具有各种不同补偿功能的波纹膨胀节。
按补偿形式分为轴向型、横向型、角向型及压力平衡型。
轴向型普通轴向型、抗弯型、外压型、直埋型、直管力平衡型、一次性直埋型。
横向型单向横向型、万向铰链横向型、大拉杆横向型、小拉杆横向型。
角向型单向角向型、万向角向型。
以上是基本分类，每类都具备共同的功能。
在一些特定情况还可以有特殊功能，如耐腐蚀型、耐高温型。
按特定场合的不同，分为催化裂化装置用、高炉烟道用。
按用于不同介质分为：热风用、烟气用、蒸汽用等。
二、波纹膨胀节的结构1．轴向型波纹膨胀节普通抽向型是最基本的轴向膨胀节结构。
其中支撑螺母和预拉杆的作用是支撑膨胀节达到最大额定拉伸长度和到现场安装时调整安装长度（冷紧）。
如果补偿量较大，可用两节，甚至三节波纹管。
使用多节时，要增加抗失稳的导向限位杆。
抗弯型增加了外抗弯套筒，使整体具有抗弯能力。
这样可以不受支座的设置必须受4D、14D的约束，支架的设置可以将这段按刚性管道考虑。
外压型这种结构使波纹管外部受压，内部通大气。
外壳必须是密闭的容器，它的特点是：1）波纹管受外压不发生柱失稳，可以用多波，实现大补偿量。
2）波纹内不含杂污物及水，停汽时冷凝水不存波纹内可从排污阀排掉，不怕冷冻。
3）结构稍改进也具有抗弯能力。
直埋型它的外壳起到井的作用，把膨胀节保护起来．密封结构防止土及水进入。
实际产品分防土型和防土防水型。
对膨胀节的特殊要求是必须与管道同寿命。
一次性直理型它的使用是装在管线上后整个管线加热升温到管线的设计温度范围的中间温度，管线伸长，波纹管被压缩，两个套筒滑动靠近，然后把它们焊死，再由检压孔打压检验焊缝不漏即可。
湘质监统编表目录工程材料/构配件/设备供应单位资格报审表工程名称：编号：001工程材料/构配件/设备报审表工程名称：编号：001湘质监统编2015 Array 104建筑安装材料、设备及配件产品进场验收记录工程名称：年月日共1页第1页月日注：质量证明书系指该批产品出厂前的质量检验报告；外观质量系指国家标准规定该产品的外观质量；是否抽样送检是指按国家规定，需进行物理力学等安全、功能性检（试）验的产品是否抽样送检。
5分部（子分部）工程质量验收记录湘质监统编 施2015-052、勘察单位只参加地基和基础分部工程的验收。
31施工组织设计方案报审表工程名称：中建·梅西湖壹号3期C 区消防工程 编号：001 致： （项目监理机构）我方已完成 工程施工组织设计/（专项）施工方案的编制和审批，请予以审查。
附： 施工组织设计专项施工方案 施工方案单位工程分部分项工程划分方案 工程试验检测方案施工项目经理部（盖章）项目经理（签字）月 日审查意见：专业监理工程师（签字）：月 日 审查意见：项目监理机构（盖章）总监理工程师（签字加盖执业印章）：月 日审查意见：建设单位（盖章）建设单位代表（签字）：月 日湘质监统编 施2015-31施工技术交底记录工程名称：施工单位：编号：001图纸会审记录工程名称：年月日编号：001负责人的签字，建设单位、施工单位签字栏为项目技术负责人或相关专业负责人签字，监理单位应为总监理工程师签字。
工程开工报审表工程名称：编号：00139单位工程开工报告。
方形补偿器预拉伸（旁站）1、拉伸目的及原理：1.1、目的：为了减少方形补偿器在运行中的变形和承受的膨胀应力：提高补偿能力，在方形补偿器安装时应进行预拉伸1.2、原理：方形补偿器安装在管段的两个固定中间位置(图2---70)，因热媒通过使管道因温度变化而伸长.热伸长会产生对两侧固定支架水平推力。
为了保持力的平衡，反作用力使方形补偿器产生压缩变形。
以补偿因热膨胀而对固定支架产生的应力。
2、拉伸准备：2.1、拉伸专项方案、安全交底、技术交底、补偿器检验记录、补偿器预拉伸记录、补偿器安装记录；2.2、合格的特种作业人员（持证上岗）2.3、准备切割、焊接设备，落实安全设施（脚手架稳固、安全带无破损）2.4、预拉伸区域内固定支架间所有焊缝（预拉口除外）焊接完毕，需热处理的焊缝热处理后经检验合格。
2.5、预拉伸区域内的支架安装完毕，管子与固定支架已妥善固定，预拉口附近的支架已预留足够的调整裕度，支架已按设计要求临时固定，不使支架承受管道的载荷。
3、拉伸阶段3.1、准备工作完毕后，施工单位按照施工方案进行拉伸试验。
3.2、管道的预拉伸必须符合设计规定，并记录变形量。
3.3、需特殊热处理的管道，无特殊情况不允许在管道焊口以外施焊，如需焊接则必须进行相应热处理。
3.4、补偿器的预拉伸或预压缩值必须符合设计的规定，允许偏差为±10mm。
4、安装阶段4.1、制作好的补偿器经过检验合格后才能允许安装；4.2、方形补偿器通常成水平安装，平行臂应与管线坡度及坡向相同，垂直臂应水平。
4.3、方形补偿器的安装距离必须在三个活动支架以上，当其安装在有坡度的管线上时，补偿器的两侧垂直臂应以水平仪测量其安装水平度；补偿器的中间水平臂及与管道段连接的端点允许有坡度。
4.4、在设置固定支架时，还必须考虑到支管的安装位移，一般不得使支管的位移超过50毫米。
4.5、安装补偿器应当在两个固定支架之间的管道安装完毕后进行。
5、其他要求：5.1、管道切口必须采用自动坡口机按规范打破口。
