补 偿 器 安 装 前 预 拉 伸 记 录

记住以下几条原则：1.两个固定支架之间只能设置一个补偿器，补偿器的补偿能力应符合该管段的热伸长；2.两固定支架之间的管道应严格保证在一条直线上，不允许有折角；3.两相临固定支架的间距应根据所选用的补偿方式确定，应能承受管道的推力；4.补偿器应贴近固定支架设置；5.导向支架应根据补偿器的要求设置；6.滑动支架在两固定支架之间部分设置，间距根据管道刚性、强度条件确定。

基本同意3楼的意见。

但对第一和第二条有如下补充：关于第一条：两个固定支架之间应职能设置一个或一组膨胀节，........；关于第二条：一般来说，应严格保证两固定支架之间的管道在一条直线上；但在实际设计或施工过程中是很难保证的；不过可以采用一些补救措施，也即在管道的拐点应设置定向固定支架，用以承受膨胀节的轴向推力。

波纹补偿器的安装目的应该是吸收管道膨胀量而设置，就像pi型节一样。

补偿器两端应该各设一个固定支架，但固定支架之间的距离，应以膨胀节能吸收两固定支架之间管道的膨胀为宜。

固定支架微小位移中对波纹补偿器(波纹管)的影响：不少管系甚至直埋管系均布置成固定支架（固定支墩）有微小热位移的可动设计，在自然补偿管系中，整个管系都参与补偿变形，管道变形较为均匀，这种布置方式使管系整体性好，可靠性高，并且可以减少应力集中。

在波纹补偿器(波纹管)管系中情况则大为不同，如果处理不当对波纹补偿器(波纹管)的安全影响很大。

一种微小热位移的可动设计形式是管道与支架连接处不是焊死而是紧靠限位挡板在根部焊接固定。

相国标图集403.022-02挡板式固定支架对于自然补偿管系（角向、复式拉杆补偿情况类似）是否焊接现在争论较大，另外蒸汽直埋管道现多采用钢套钢内固定方式，这种结构方式是为减少热桥的传热，固定环在内外环板之间增加橡胶板等隔热材料，内外环板通常不焊接，可以自由活动，当固定支架受较大力或水击振动会产生一定量位移，有时还发生纵向微量位移，对补偿器(波纹管)产生扭矩作用，这种位移对波纹补偿器(波纹管)有一定影响。

补偿器安装注意事项和安装方式：1、补偿器属于特种管道元件，安装复杂而且要求严格，需要计算管道推力和注固定支架的受力，因此不能擅自安装，否者会酿成事故。

因此安装必须有专业设计部门提供的管线施工图和管道支架详细配置，并参考补偿器安装说明书要求进行。

2 、安装补偿器的管道必须恰当的加以导向和固定才能使补偿器发挥作用，因此导向和固定支架的设置必须严格按设计部门有关技术资料进行。

3 、补偿器用的波纹管是用薄壁不锈钢板成型的，因此在运输、吊装和焊接期间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。

4 、安装前应清除波纹管及管道内异物，保证波纹管正常运动。

5 、对有流向要求的补偿器应按介质流向箭头的要求进行安装。

6 、为了使波纹管处于良好的工作状态，安装时不能用补偿器的变形，包括轴向、横向、扭转等来调正管系位置安装误差。

7 、在系统运行前小拉杆一般厂家不建议拆除，而是在打压完毕后，按补偿量松下内螺母。

8、购买时不要仅凭型号或代号，要向厂家提供数据，由厂家设计生产，方可保证使用寿命或质量。

推荐咨询：河北伟业波纹管制造有限公司，百顺牌波纹补偿器、套筒补偿器，中国市场知名品牌。

关于波纹膨胀节螺栓杆起什么用的问题在实际生产中，很多客户对于膨胀节螺栓的作用有模糊的认识，有的厂家就将其拆掉了，因而造成安全隐患，下面荣盛波纹管对于这一问题专门做番解答。

波纹补偿器依据补偿功能分类很多。

1、对于通用型膨胀节的螺栓杆，是运输拉杆，主要是防止运输中波纹管受到撞击和防止运输中震动引起焊缝开裂，另外安装后一般不能取消（厂家若是在螺杆上涂有黄漆，则表示可以拆除）而是应根据膨胀量的大小松开螺栓，膨胀节一般都有一个膨胀限位，否则无限制会把膨胀节弄坏的。

2、对于大、小拉杆波纹补偿器的螺杆是不能去掉的，因为它不但要限位,还要防止额外盲板力。

管道补偿器安装要求和方法补偿器安装要求安装前应检查补偿器是否完好, 内套管的工作表面不得有影响性能的损伤；安装前检查内套管的伸出长度，要保证其满足管道系统的补偿要求；补偿器在管道中安装使其与两端的连接管处于同一轴心上，其轴心线偏移应小于0.3%DN安装方法通常采用将管道连接好后，根据补偿器的长度截掉同长度管段的方法来安装补偿器；补偿器的固定端要与管道的固定支架相连接，并与补偿器的固定端与固定支架间距离尽可能短。

1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。

对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。

水压试验用水清洗液的96氯离子含量不超过25PPM9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。

10、与补偿器波纹管接触的保温材料应不含氯。

方形补偿器安装应符合下列规定：1）方形补偿器水平安装时，伸缩臂应水平安装，水平臂的坡度应与管道坡度一致。

2）方形补偿器垂直安装时，不得在弯管上开孔安装放气阀和泄水阀。

3）方形补偿器安装前，应按设计要求进行冷拉。

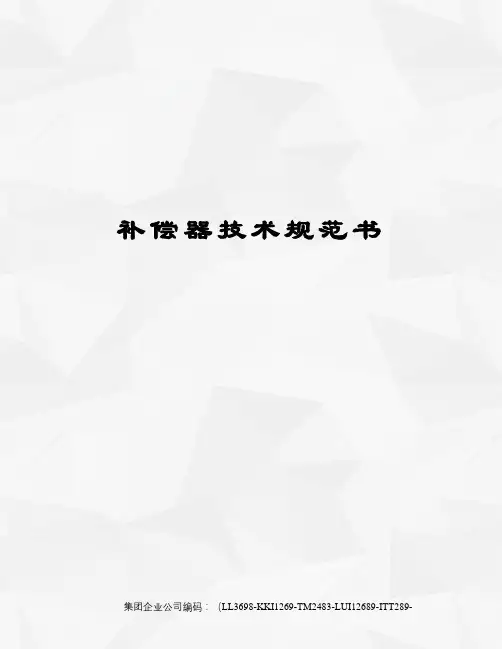

补偿器技术规范书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-韩城市热力有限公司供热管网工程补偿器技术要求书目录1.总则2.使用条件3.设备制造商的基本要求4.制造商的供货范围5.供热管网设计条件6.包装、运输和贮存7.规范和标准8.供货方的现场服务和承诺9.供货方提交的技术资料10.施工要求技术要求书1.总则1.1本技术要求书适用于韩城市热力有限公司供热管网工程。

它包括供热管网补偿器的制造、性能、检验和安装等方面的技术要求。

1.2本技术要求书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范和最新工业标准的优质产品。

1.3如果供方没有以书面对本技术要求书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本技术要求书的要求。

1.4在签订合同之后，需方有权以书面形式提出因规范标准和规程发生变化而产生的一些补充要求，具体款项由双方共同商定。

1.5本技术要求书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

2.使用条件主要用于韩城市热力有限公司供热管网工程，热网循环水管道采用直埋与顶管敷设安装。

3．设备制造商的基本要求3.1供货商应有同类型设备的生产许可证。

3.2供货商应提交同类型补偿器的产品鉴定报告。

4制造商的供货范围4.1供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术要求书的要求。

4.2供方应按《工程主要材料表》提供更详细的供货清单，清单中依次说明型号、规格、数量、产地、材质、生产厂家及寿命等内容，以及对于属于整套设备运行和施工所必需的部件。

4.3如设备安装及检修时需要专用工具，供方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。

4.4如运行检修时需要备品备件，供方应提供。

5.供热管网设计条件5.1供热管网设计参数5.1.1设计压力1.6Mpa，供热管道水压试验压力2.4Mpa。

浅谈管道补偿器的使用说明由于工作介质及环境温度的变化导致管道长度发生变化，并产生拉（压）应力，当超过管道本身的抗拉强度时，会使管道变形或破坏。

为此，在管道局部架空地段应设置补偿器，即膨胀节。

使由温度变化而引起管道长度的伸缩加以调节得到补偿一、波纹膨胀节的形式波纹管配备相应的构件，形成具有各种不同补偿功能的波纹膨胀节。

按补偿形式分为轴向型、横向型、角向型及压力平衡型。

轴向型普通轴向型、抗弯型、外压型、直埋型、直管力平衡型、一次性直埋型。

横向型单向横向型、万向铰链横向型、大拉杆横向型、小拉杆横向型。

角向型单向角向型、万向角向型。

以上是基本分类，每类都具备共同的功能。

在一些特定情况还可以有特殊功能，如耐腐蚀型、耐高温型。

按特定场合的不同，分为催化裂化装置用、高炉烟道用。

按用于不同介质分为：热风用、烟气用、蒸汽用等。

二、波纹膨胀节的结构1．轴向型波纹膨胀节普通抽向型是最基本的轴向膨胀节结构。

其中支撑螺母和预拉杆的作用是支撑膨胀节达到最大额定拉伸长度和到现场安装时调整安装长度（冷紧）。

如果补偿量较大，可用两节，甚至三节波纹管。

使用多节时，要增加抗失稳的导向限位杆。

抗弯型增加了外抗弯套筒，使整体具有抗弯能力。

这样可以不受支座的设置必须受4D、14D的约束，支架的设置可以将这段按刚性管道考虑。

外压型这种结构使波纹管外部受压，内部通大气。

外壳必须是密闭的容器，它的特点是：1）波纹管受外压不发生柱失稳，可以用多波，实现大补偿量。

2）波纹内不含杂污物及水，停汽时冷凝水不存波纹内可从排污阀排掉，不怕冷冻。

3）结构稍改进也具有抗弯能力。

直埋型它的外壳起到井的作用，把膨胀节保护起来．密封结构防止土及水进入。

实际产品分防土型和防土防水型。

对膨胀节的特殊要求是必须与管道同寿命。

一次性直理型它的使用是装在管线上后整个管线加热升温到管线的设计温度范围的中间温度，管线伸长，波纹管被压缩，两个套筒滑动靠近，然后把它们焊死，再由检压孔打压检验焊缝不漏即可。

波纹管：波纹管是指用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。

波纹管在仪器仪表中应用广泛，主要用途是作为压力测量仪表的测量元件，将压力转换成位移或力。

波纹管管壁较薄，灵敏度较高，测量范围为数十帕至数十兆帕。

它的开口端固定，密封端处于自由状态，并利用辅助的螺旋弹簧或簧片增加弹性。

工作时在内部压力的作用下沿管子长度方向伸长，使活动端产生与压力成一定关系的位移。

活动端带动指针即可直接指示压力的大小。

波纹管常常与位移传感器组合起来构成输出为电量的压力传感器，有时也用作隔离元件。

由于波纹管的伸展要求较大的容积变化，因此它的响应速度低于波登管。

波纹管适于测量低压。

膨胀节：膨胀节是指能有效地起到补偿轴向变形作用的挠性元件。

例如焊接在固定管板式换热器壳体上的膨胀节轴向柔度大、容易变形，可补偿管子和壳体因壁温不同产生的热膨胀差，降低它们的轴向载荷，从而减小管子、管板和壳体的温差应力，避免引起强度破坏、失稳破坏和管子拉脱破坏。

膨胀节的种类较多，常用的有波形、环板焊接和夹壳式等结构，其中波形膨胀节应用最广泛，环板焊接膨胀节仅适用于常压或低压场合。

波纹补偿器：波纹补偿器属于一种补偿元件。

利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。

也可用于降噪减振。

在现代工业中用途广泛。

简介：波纹补偿器，习惯上也叫膨胀节，或伸缩节。

由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。

主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。

波纹补偿器连接方式分为法兰连接和焊接两种。

直埋管道补偿器一般采用焊接方式（地沟安装除外）工作原理波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。

补偿器（膨胀节）安装和使用‎要求一.补偿器简介‎：补偿器习惯‎上也叫膨胀‎节，或伸缩节。

由构成其工‎作主体的波‎纹管（一种弹性元‎件）和端管、支架、法兰、导管等附件‎组成。

补偿器属于‎一种补偿元‎件。

利用其工作‎主体波纹管‎的有效伸缩‎变形，以吸收管线‎、导管、容器等由热‎胀冷缩等原‎因而产生的‎尺寸变化，或补偿管线‎、导管、容器等的轴‎向、横向和角向‎位移。

也可用于降‎噪减振。

在现代工业‎中用途广泛‎。

二.补偿器作用‎：补偿器也称‎伸缩器、膨胀节、波纹补偿器‎。

补偿器分为‎：波纹补偿器‎、套筒补偿器‎、旋转补偿器‎、方形自然补‎偿器等几大‎类型，其中以波纹‎补偿器较为‎常用，主要为保障‎管道安全运‎行，具有以下作‎用：1.补偿吸收管‎道轴向、横向、角向热变形‎。

2.波纹补偿器‎伸缩量，方便阀门管‎道的安装与‎拆卸。

3.吸收设备振‎动，减少设备振‎动对管道的‎影响。

4.吸收地震、地陷对管道‎的变形量。

三.关于轴向型‎、横向型和角‎向型补偿器‎对管系及管‎架设计的要‎求（一）轴向型补偿‎器1、安装轴向型‎补偿器的管‎段，在管道的盲‎端、弯头、变截面处，装有截止阀‎或减压阀的‎部们及侧支‎管线进入主‎管线入口处‎，都要设置主‎固定管架。

主固定管架‎要考虑波纹‎管静压推力‎及变形弹性‎力的作用。

推力计算公‎式如下：Fp=100*P*AFp-补偿器轴向‎压力推（N），A-对应于波纹‎平均直径的‎有效面积（cm2），P-此管段管道‎最高压力（MPa）。

轴向弹性力‎的计算公式‎如下：Fx=f*Kx*XFX-补偿器轴向‎弹性力（N），KX-补偿器轴向‎刚度（N/mm）；f-系数，当“预变形”（包括预变形‎量△X=0）时，f=1/2，否则f=1。

管道除上述‎部位外，可设置中间‎固定管架。

中间固定管‎架可不考虑‎压力推力的‎作用。

2、在管段的两‎个固定管架‎之间，仅能设置一‎个轴向型补‎偿器。

3、固定管架和‎导向管架的‎分布推荐按‎下图配置。

一、热力管道补偿器预拉伸施工技术现有热力管道预拉，一般在管道补偿胀力两侧采用锚点、倒链进行预拉达到预拉值，当条件限制，锚点无法设置时，预拉工作比较困难；而且在补偿胀力两侧预拉需要两组人同时作业，人力投入多，拉力容易跑偏不均匀。

本技术可以节约人力，而且能使热力管道补偿器的两臂受力均匀。

本技术方案包括如下步骤：（一）取两个千斤顶，分别在两个千斤顶的顶杆上焊接一根撑杆，取两个圆弧形瓦块，瓦块的圆弧所在圆的直径在与热力管道补偿器外壁所在圆的直径一致；（二）分别在撑杆的另一端焊接上一个圆弧形瓦块，并保持焊接点位于瓦块的中心，焊接点位于瓦块的凸面上；（三）将焊接好的两个千斤顶的底部相互背对并接触，放入热力管道补偿器的两臂之间，并同时操作两个千斤顶，使两端的瓦块充分贴合热力管道补偿器的管壁，并保持两个千斤顶本体不发生位移；（四）同时操作两个千斤顶，使撑杆撑起热力管道补偿器的两臂，当热力管道补偿器的与热力管道之间的间隙距离等于预拉值时，停止操作千斤顶，并保持千斤顶不动；（五）将热力管道补偿器与热力管道焊接起来；（六）撤销两个千斤顶。

在将两个千斤顶放入热力管道补偿器两臂之间前，在热力管道补偿器两臂之间先焊接一个用于支撑千斤顶的固定支架，该固定支架与地面固定。

将两个千斤顶放在热力管道补偿器的两臂之间，利用千斤顶的顶力使热力管道补偿器的两臂撑开，达到热力管道补偿器的预拉值即可，该方法只需一人同时操作即可，节约的人力，并且将撑杆连接到瓦块的中心，使瓦块受到千斤顶的顶力均匀分散到热力管道补偿器的两臂上，避免了热力管道补偿器跑偏位移。

二、泥水平衡钢管顶管注浆孔翼环结构及施工工艺泥水平衡顶管是一种以全断面切削土体，以泥水压力来平衡土压力和地下水压力，又以泥水作为输送弃土介质的机械自动化顶管施工法。

泥水平衡顶管系统主要由顶管机头、地面操作台及其他辅助设备组成，机头内部有PLC控制箱，地面操作台队机头给出动作信号控制机头的动作。

波纹补偿器的安装规范泊头嘉宏补偿器厂家是一家有着多年生产经验的实体厂家，对于补偿器方面的专业知识十分了解。

最近市面上有网友提出补偿器应该间隔几米安装的疑惑，那么今天将由泊头嘉宏补偿器厂家为大家解答疑惑，希望此文对各位读者有所帮助。

波纹补偿器安装距离指的就是在管道设置中波纹补偿器多少米安装一个?这个是需要根据波纹补偿器的补偿量来确定的，通过波纹补偿器的补偿量的计算公式来计算出波纹补偿器的补偿量，然后计算管道的热变形来确定波纹补偿器的安装距离。

波纹管补偿器的计算应从以下几方面着手:1.管道热伸长量的计算管道热伸长量的大小与管材的种类、管段的长度及温差数值有关,一般用式(4)计算:ΔX=α(t1- t2)L (4)式中:ΔX———管道的热伸长量,mm;α———钢管的线膨胀系数,mm/(m·℃);t1———管内介质的最高工作温度,℃;t2———管道安装时的温度,℃;L———管道计算长度,m。

计算管道热伸长量是为了确定补偿器的所需补偿量,或验算管道因热伸长而产生的压缩应力,所以对于管道的热伸长量应计算其最大值,即取冷态安装条件的最低温度和热态运行条件的最高温度之间的最大温差。

由于管网安装的气候条件差异很大,因此t2不应有统一的取值,应根据当时的气候条件和施工环境确定适当的管道安装温度。

2.管道轴向推力的计算安装轴向型补偿器的管道轴向推力Fx按式(5)计算:Fx=Fp+ Fm+ Fs (5)式中:Fp———内压力产生的推力,N;Fs———波纹管补偿的弹性反力,N;Fm———管道活动支架的摩擦力,N。

计算固定支架推力时,应按管道的具体敷设方式,参考公式(5)按支架两侧管道推力的合力计算。

3.管道的热变形计算计算公式：X=a·L·△Tx管道膨胀量a为线膨胀系数，取0.03mm/mL补偿管线(所需补偿管道固定支座间的距离)长度△T为温差(介质温度-安装时环境温度)先计算整个管道的补偿量，然后确定单个补偿器的补偿量，整个管道补偿量÷单个波纹补偿器补偿量=补偿器个数。

波纹管补偿器安装要求
波纹管补偿器的安装要求如下：
1. 安装波纹管补偿器时，应确保其能够自由伸缩，不受外力约束，并能够避免在安装过程中产生过大的扭矩或挤压力。

2. 波纹管补偿器的安装位置应尽量靠近需要补偿的管道或设备的连接处，并确保其能够有效吸收管道或设备的热膨胀、冷缩或振动引起的变形。

3. 在安装波纹管补偿器时，应保持其处于水平位置，并避免产生弯曲或扭转变形。

4. 波纹管补偿器的安装应遵循相关的安装规范和要求，例如使用正确的法兰连接或其他适当的连接方式，并确保连接紧固螺栓的均匀力度，以防止波纹管补偿器在使用过程中出现泄漏或松动。

5. 安装波纹管补偿器时，应注意管道或设备的工作温度和压力范围，选择合适的波纹管补偿器材质和型号，并确保其能够承受工作条件下的压力和温度要求。

6. 在进行波纹管补偿器的安装前，应仔细检查和清理管道或设备的连接口和内部，确保没有污垢、杂质或其它物质的存在，以保证连接处的密封性和可靠性。

7. 在安装波纹管补偿器时，要注意避免对波纹管补偿器造成冲击、撞击或拉扯力，以免损坏其结构或降低其使用寿命。

总之，安装波纹管补偿器时，应根据具体情况选择合适的安装方式和位置，遵循相关的安装规范和要求，确保其能够正常工作，提供有效的补偿功能。

波纹补偿器：波纹补偿器属于一种补偿元件。

利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。

也可用于降噪减振。

在现代工业中用途广泛。

简介：波纹补偿器，习惯上也叫膨胀节，或伸缩节。

由构成其工作主体的波纹管1—种弹性元件）和端管、支架、法兰、导管等附件组成。

主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动, 起到降低管道变形应力和提高管道使用寿命的作用。

波纹补偿器连接方式分为法兰连接和焊接两种。

直埋管道补偿器一般采用焊接方式（地沟安装除外）工作原理波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。

可对轴向，横向，和角向位移的的吸收。

检测由于不同类型的波纹补偿器补偿形式不同，主要有轴向、横向、角向以及组合补偿方式。

对同时存在多种位移的波纹补偿器，要对其各种位移进行合成，求出总等效轴向位移，检测是对总等效轴向位移而言。

也就是说，波纹补偿器公称位移的检测是对总等效轴向位移检测。

通用类波纹管的公称位移，实际上就是波纹管给定的名义位移变形的能力。

对于用波纹管制成的膨胀节（补偿器1补偿器而言，通常称为补偿量，反映了波纹管吸收系统位移的能力，表示在一定条件下，产品所具有的最大的补偿能力。

波纹管在正常工作时，要吸收系统位移而产生位移变形，同时还要保证一定次数的正常安全工作位移循环次数。

因此波纹管在设计时，根据每一个波可以承受的位移大小，设计有一定的波纹数, 当每个波都在均匀地承受位移载荷，没有局部超负荷时，波纹管可以正常的工作。

设计合理时，可以保证一定的设计工作位移循环寿命次数。

在JB/T 6169-92 〃金属波纹管"标准中，对此项性能的检测做出了规定。

计算管道的热变形计算计算公式:X=a丄小丁x管道膨胀量a为线膨胀系数，取0.0133mm/mL补偿管线（所需补偿管道固定支座间的距离）长度△T为温差（介质温度■安装时环境温度）失效分析生产企业对波纹管补偿器失效原因分析发现，在运行期间的失效主要表现为腐蚀泄漏和失稳变形两种形式，其中以腐蚀失效居多。

补偿器技术条件符合性本工程适用性及安装要求第一节补偿器安装要求<1.1>有补偿器装置的管段，在补偿器安装前，管道和固定支架之间不得进行固定。

<1.2>L形，Z形，Ⅱ形补偿器一般在施工现场制作，制作应采用优质碳素钢无缝钢管。

通常Ⅱ形补偿器应水平安装，平行臂应与管线坡度及坡向相同，垂直臂应星水平。

垂直安装时，不得在弯瞥上开孔安装放风管和排水管。

<1.3>在直管段中设置补偿器的最大距离和补偿器弯头的弯曲半径应符合设计要求。

在靠近补偿器的两端，至少应各设有一个导向支架，保证运行时自由伸缩，不偏离中心。

<1.4>做好施工准备，可以保证安装工作有计划、有步骤地进行，减少施工中的混乱，对实现均衡施工，缩短工期，确保工程质量和安全生产，将起到重要作用。

<1.5>熟悉和审查图纸资料，在施工前解决好图纸资料方面存在的问题。

做法是各专业施工人员（包括管道、电气、通风和机械设备安装）在熟悉图纸资料了解设计意图的基础上，从施工角度各自提出图纸资料存在的问题，一式两份，分别报送建设单位和设计单位，最后由建设单位召开多方图纸会审会议，逐一解决提出的所有问题。

<1.6>根据合同工期和建设单位要求，结合现场条件、设备材料准备情况以及土建进度计划，编制设备安装进度网络计划。

<1.7>提出预制加工件，绘制加工图，事先安排预制加工。

包括通风管、给排水管、暖气管、消防喷淋管道、支吊架、非标准构件和非标准设备的预制加工。

<1.8>明确安装技术要求和执行的施工验收规范、标准。

<1.9>确定施工力量，层层进行技术交底，使广大施工人员心中有底。

第二节补偿器安装通用工艺1．适用范围。

本工艺适用于燃气管道、热力管道和工业管道补偿器的安装。

2．引用标准。

SY0401—98S《输油输气管道线路工程施工及验收规范》CJJ28—2004《城镇供热管网工程施工及验收规范》GB50235—97《工业金属管道工程施工及验收规范》3．补偿器安装前的检验补偿器安装前，须检验下列项目：3．1使用的补偿器是否符合国家现行相关标准的规定。

管道补偿器的作用和安装方法一、管道补偿器的作用管道补偿器是一种能够承受管道热胀冷缩、振动和变形的装置，它可以在管道系统中起到补偿作用，保证管道系统的正常运行。

其主要作用包括：1. 补偿热胀冷缩在高温或低温条件下，管道会因为温度变化而发生热胀冷缩，如果没有补偿措施，就会导致管道产生应力，甚至引起裂纹和泄漏。

而安装了管道补偿器后，它可以根据不同的温度变化自动调整长度，从而达到补偿热胀冷缩的效果。

2. 减震降噪在管道系统中，由于介质流动、阀门开关等原因会产生振动和噪声。

而安装了管道补偿器后，它可以吸收这些振动和噪声，并将其转化为弹性形变能量来消除或减小振动和噪声。

3. 补偿变形在地震、风力等自然灾害或人为因素下，管道系统可能会发生变形。

而安装了管道补偿器后，它可以根据管道的变形情况，自动调整长度和角度，从而达到补偿变形的效果。

二、管道补偿器的安装方法1. 安装前准备在安装管道补偿器之前，需要进行一系列准备工作：（1）确认管道系统的设计参数，包括压力、温度、流量等。

（2）选择合适的补偿器型号和规格，并检查其外观质量和尺寸是否符合要求。

（3）清洗管道系统内部，并检查是否存在杂物、腐蚀等问题。

2. 安装位置选择在选择安装位置时，应考虑以下因素：（1）管道补偿器应尽可能地靠近设备或阀门，以便于维护和操作。

（2）安装位置应避免太多转弯或弯曲处，以免影响其正常使用。

（3）在水平管道中安装时，应将其置于支架上，并保证其与支架之间有一定的间隙。

3. 安装步骤根据不同类型的管道补偿器，其安装步骤略有不同。

以下是一般性的安装步骤：（1）将补偿器放置在安装位置上，并用水平仪检查其水平度。

（2）根据补偿器的连接方式，选择合适的管件和法兰，并用螺栓将其固定在管道上。

（3）检查补偿器与管道之间的间隙是否符合要求，如有必要可进行调整。

（4）连接补偿器的支架和附件，并调整其位置和角度，使其能够自由伸缩。

（5）进行最终检查，确认无误后进行试运行和调试。

管道补偿器安装工艺标准1.适用范围由于热力管道或制冷管道过长，自然补偿无法满足的情况下需要装补偿器。

（一般直管长度超过40m时需要加装补偿器）；2.补偿器样式一般使用到的补偿器有波纹补偿器和方形补偿器。

2.1波形补偿器波形补偿器的特点是：结构紧凑，但制造困难，补偿能力小(每个波只能补偿5～10mm)，轴向推力大，流体阻力比回折弯式补偿器小。

12.2方形补偿器方形补偿器的优点是：制作方便，工作可靠，补偿能力大(通常可达400mm)；作用在固定点上的轴向力甚小。

其缺点是：尺寸大，不能安装在狭窄部位；流体阻力大，变形时，两端的法兰和管道会受力至弯曲。

在管径相同时方形比园形制造方便，成本低，挠性大25～30％。

2、3.1补偿器支架的定位3.1.1方型补偿器固定支架及导向支架的定位见下图1。

方型补偿器一般布置在两固定支架中间，偏离中心不应超过8m。

3.1.2波纹补偿器固定支架及导向支架的定位见下图，波纹补偿器一般靠近其中的一个固定支架安装。

41 234（上图参考暖通动力施工安装图集，第114-116页）3.2补偿器的安装3.2.1 安装前的准备必须前确保管道的导向支架、固定支架已定位安装完成，以确保补偿器的同心不受影响。

3.2.2安装补偿器的热力管道固定支架最大允许跨距Lg 表（m ）（本表摘自《动力管道设计手册》第489页表7-22） 3.2.3计算两固定支架间管道的膨胀量计算公式：X=a ·L ·△Tx 管道膨胀量其中a －线膨胀系数，取0.0126mm/m ·℃12 3 3 463L－补偿管线（所需补偿管道固定支座间的距离）长度△T－为温差（介质温度-安装时环境温度）3.2.4补偿器进行预压缩或预拉伸△X=△L•(0.5-（t-tmin）/(tmax-tmin)其中: △X－预压缩或预拉伸量，当△X＞0时预拉伸，当△X＜0时预压缩；△L－补偿器最大补偿量； t－安装时的环境温度；tmin－管道运行时的最低温度； tmax－管道运行时的最高温度；预压缩或预拉伸应根据补偿器安装时的环境状况决定预压缩或预拉伸的量；最大预压缩或预拉伸量不超过补偿器额定补偿量的40%。

波纹管补偿器波纹管补偿器简介：波纹补偿器:也称伸缩节、膨胀节、主要为保障管道安全运行。

波纹补偿器工作原理：波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。

其作用可以起到：1.补偿吸收管道轴向、横向、角向热变形。

2.吸收设备振动，减少设备振动对管道的影响。

3.吸收地震、地陷对管道的变形量。

[补偿器]波纹膨胀节通用技术说明1.1 波纹膨胀节(补偿器)基本参数1.1.1 设计压力：用作压力管道附件时设计压力分为0.6MPa﹑1.0MPa﹑1.6MPa ﹑2.5MPa四个等级。

用作常压管道附件时设计压力为0.25MPa,用作内燃机排气管道复件时设计压力为0.05MPa﹑0.1MPa.1.1.2 设计温度：用作城市直埋管道附件时设计温度为150℃、300℃两个等级。

其他用途时设计温度为300℃。

1.1.3 疲劳寿命：用作压力管道附件时，设计全循环疲劳寿命为200次，1000次,3000 次三个等级。

安全系数≥10。

1.2 波纹膨胀节(补偿器)选用材料1.2.1 波纹膨胀节(补偿器)常用波纹管材料见表1-1名称牌号允许使用温度范围℃ 标准号相当日本牌号奥氏体不锈钢0Cr18Ni10Ti ﹣196～600 SUS321 0Cr17Ni12M O 2 ﹣196～450 SUS316 0Cr18Ni9 ﹣196～250 GB/T4237GB/T3280SUS304 00Cr19Ni10 ﹣200～425 SUS304L 00Cr17Ni14M O 2 ﹣200～450 SUS316L耐蚀合金NS111 ﹣196～800 GB/T15010 FN-2 ﹣196～900 GB1330名称钢号允许使用温度范围℃ 标准号无逢钢管102020G≤475℃GB/T8163GB9948GB6479波纹膨胀节稳定性包括柱失稳，平面失稳定，外压周向稳定性均经理论校核及长期实践考验，安全可靠。

补偿器安装1、方形补偿器安装（1）在安装前，应检查补偿器是否符合设计要求，补偿器的三个臂是否在一个水平上，安装时用水平尺检查，调整支架，使方形补偿器位置标高正确，坡度符合规定。

（2）安装补偿器应做好预拉伸，按位置固定好，然后再与管道相连接。

预拉伸方法可选用千斤顶将补偿器的两臂撑开或用拉管器进行冷拉。

（3）预拉伸的焊口应选在距补偿弯曲起点2-2.5m处为宜，冷拉前应将固定支座牢固固定住，并对好预拉焊口处的间距。

（4）采用拉管器进行冷拉时，其操作方法是将拉管器的法兰管卡，紧紧卡在被预拉焊口的两端，即一端为补偿器管端，另一端管道端口。

而穿在两个法兰管卡之间的几个双头长螺栓，作为调整及拉紧用，将预拉间隙对好，并用短角钢在管口处贴焊，但只能焊在管道的一端，另一端用角钢卡住即可，然后拧紧螺栓使间隙靠拢，将焊口焊好后才可松开螺栓，取下拉管器，再进行另一侧的预拉伸，也可两侧同时冷拉。

（5）采用千斤顶顶撑时，将千斤顶放置补偿器的两臂间，加好支撑及垫块，然后启动千斤顶，这时两臂即被撑开，使预拉焊口靠拢至要求的间隙。

焊口找正，对平管口用电焊将此焊口焊好，只有当两端预拉焊口焊完后，才可将千斤拆除，终结预拉伸。

（6）水平安装时应与管道坡度、坡向一致。

垂直安装时，高点应设放风阀，低点处应设疏水器。

（7）弯制补偿器，宜用整根管弯成，如需要接口，其焊口位置应设在直臂的中间。

方形补偿器预拉长度应按设计要求拉伸，无要求时为其伸长量的一半。

2、套筒补偿器安装（1）套管补偿器应安装在固定支架近旁，并将外套管一端朝向管道的固定支架，内套管一端与产生热膨胀的管道相连接。

（2）套管补偿器的预拉伸长度应根据设计要求。

预拉伸时，先将补偿器的填料压盖松开，将内套管拉出预拉伸的长度，然后再将填料压盖紧住。

（3）套筒补偿器安装前，安装管道时应将补偿器的位置让出，在管道两端各焊一片法兰盘，焊接时要求法兰垂直于管道中心线，法兰与补偿器表面相互平行。

加垫后衬垫应受力均匀。

补偿器垂直安装要求主要包括以下几点：
1. 安装位置：补偿器应安装在管道的直线部分，不得安装在弯头、三通、四通等部位。

如果必须安装在这些部位，应在这些部位前后各安装一个固定支架。

2. 安装方向：补偿器的轴线应与管道的轴线保持垂直。

如果由于空间限制无法实现完全垂直，也应尽量保证补偿器的轴线与管道的轴线平行。

3. 安装间距：补偿器的安装间距应根据设计要求和实际情况确定。

一般情况下，两个相邻的补偿器之间的间距不应小于4D（D为管道直径）。

4. 固定方式：补偿器的固定方式应采用专用的固定支架，不得直接用管道支吊架或螺栓固定。

固定支架应有足够的强度和刚度，以防止补偿器在运行过程中发生位移。

5. 安装前的检查：在安装补偿器之前，应对其外观、尺寸、材质等进行检查，确保其符合设计要求和产品质量标准。

同时，还应检查管道的清洁度，防止杂质进入补偿器内部。

6. 安装后的调整：补偿器安装后，应进行系统的水压试验和气密性试验，以检查补偿器的密封性能和补偿效果。

如有问题，应及时进行调整或更换。

7. 定期维护：补偿器在使用过程中，应定期进行检查和维护，确保其正常运行。

如发现补偿器有泄漏、变形、损坏等情况，应及时进行处理。

膨胀节补偿器拉杆使用方法
膨胀节补偿器拉杆是一种用于安装和调整膨胀节补偿器的重要部件。

它通常用于管道系统中，以补偿管道在温度变化或机械振动下的伸缩变形，从而保护管道系统不受损坏。

以下是膨胀节补偿器拉杆的使用方法：
1. 安装前的准备，在安装膨胀节补偿器拉杆之前，首先要对管道系统进行检查，确保管道的安装位置和连接件符合要求。

同时，检查膨胀节补偿器拉杆的外观，确保没有损坏或缺陷。

2. 调整拉杆长度，根据实际情况，调整膨胀节补偿器拉杆的长度，使其能够有效地连接管道系统的两端，并且在管道伸缩时能够起到补偿作用。

通常可以通过旋转螺母或调节螺栓来调整拉杆的长度。

3. 固定连接，将调整好长度的膨胀节补偿器拉杆固定连接到管道系统的两端，确保连接牢固、稳定。

在固定连接时，要注意不要过紧或过松，以免影响膨胀节补偿器的正常工作。

4. 定期检查，安装完成后，定期检查膨胀节补偿器拉杆和管道
系统的连接状态，确保没有松动或损坏。

如发现问题，及时进行维护和修理。

5. 注意事项，在使用过程中，要避免膨胀节补偿器拉杆受到外力撞击或损坏，避免在高温或腐蚀环境中使用，以免影响使用寿命和效果。

总之，膨胀节补偿器拉杆的使用方法需要注意安装前的准备、调整拉杆长度、固定连接、定期检查和注意事项等方面，以确保其能够正常、稳定地发挥作用，保护管道系统的安全运行。

希望以上回答能够满足你的需求。
