基于碳纳米材料的柔性透明导电薄膜

ITO透明导电薄膜替代品发展现状ITO（Indium Tin Oxide）透明导电薄膜是一种广泛应用于电子显示器件、太阳能电池、光伏设备等领域的材料。

然而，ITO材料存在稀缺和昂贵的问题，而且制造过程中需要使用有毒材料和昂贵的真空设备。

因此，为了克服这些问题，研究人员和工程师正在积极寻找和开发ITO的替代品。

本文将探讨和介绍目前ITO透明导电薄膜替代品的发展现状。

一、碳基导电薄膜碳基导电薄膜是ITO替代品的一种重要类别。

碳纳米管、石墨烯和导电聚合物是常见的碳基导电薄膜材料。

碳纳米管作为一种新型材料，具有优异的导电性能和透明性，是ITO透明导电薄膜的最有希望的替代品之一、石墨烯也具有很高的电导率和透明性，可以应用于电子显示器、太阳能电池等领域。

导电聚合物是一种相对较新的材料，具有与ITO相当的导电性能和透明性，可以用于柔性显示、触摸屏等器件。

二、金属网格导电薄膜金属网格导电薄膜是另一种ITO替代品的重要类别。

该类薄膜由多个金属纳米线组成，具有优异的电导率和透明性。

金属网格导电薄膜可以通过印刷、喷涂等简单的制备工艺进行大规模生产，因此成本较低。

目前，银纳米线和铜纳米线是最常用的金属网格导电薄膜材料。

但是，金属网格导电薄膜可能存在网格线宽度对触控屏幕的影响、金属氧化等问题，需要进一步解决。

三、导电氧化物替代品除了碳基导电薄膜和金属网格导电薄膜，一些新型导电氧化物也被研究和开发作为ITO替代品。

例如，氧化锌、氧化铟、氧化镓等材料具有优异的导电性能和透明性，并且相对丰富，成本较低。

这些导电氧化物可以通过溶液法、喷涂等简单的方法进行制备，具有很大的应用潜力。

四、有机半导体替代品有机半导体材料作为ITO的另一类替代品也引起了广泛的关注。

有机半导体材料具有优异的柔性、可加工性等特点，可以通过低温溶液法、印刷等方法进行制备。

然而，目前有机半导体材料的导电性能还低于ITO，需进一步提高。

当前，碳基导电薄膜和金属网格导电薄膜是ITO的主要替代品。

透明导电薄膜材料的制备及其在电子学领域中的应用近年来随着电子产品的不断升级换代，透明导电薄膜材料也越来越受到关注。

那么，如何制备透明导电薄膜材料，以及这种材料在电子学领域中的应用有哪些呢？一、透明导电薄膜材料的制备透明导电薄膜材料是指一种同时具有高透明度和导电性的材料，具有广泛的应用前景，如平板显示器、太阳能电池、触摸屏、 LED 照明等领域。

目前，市面上常见的透明导电薄膜材料包括透明导电氧化物（如氧化锌、氧化锡、氧化铟锡等）薄膜、金属薄膜（如铝、银、铜等）以及碳基薄膜（如石墨烯、碳纳米管等）。

其中，透明导电氧化物薄膜是一种常见的材料，它主要通过物理气相沉积、溶液法、磁控溅射等方法来制备。

其中，物理气相沉积是一种常见的制备方法，其流程主要包含四个部分：预处理基板、制备电极、气氛控制和薄膜生长。

在制备过程中，可以通过调节制备条件来改变薄膜的性能，如晶体结构、透明度和电学性质等。

二、透明导电薄膜材料的应用透明导电薄膜材料是一种非常重要的材料，具有广泛的应用前景。

以下是其中几个典型的应用领域：1. 平板显示器：透明导电薄膜材料在平板显示器中的应用主要是用作电极材料，通过将透明导电薄膜材料沉积在玻璃基板上，可以制备出各种颜色的液晶平面显示器。

2. 太阳能电池：透明导电薄膜材料在太阳能电池中的应用主要是在透明电极方面。

在太阳能电池中，透明导电薄膜材料可以有效地提高太阳能电池的光电转化效率。

3. 触摸屏：透明导电薄膜材料在触摸屏中主要应用在电极方面。

通过将透明导电薄膜材料沉积在玻璃基板上，可以制备出各种触摸屏产品，如手机、平板电脑等。

4. LED 照明：透明导电薄膜材料在 LED 照明中的应用主要是在电极方面。

通过将透明导电薄膜材料沉积在氮化铝基板上，可以制备出更加高效的白光LED 灯。

总之，透明导电薄膜材料具有广泛的应用前景，随着科技的不断进步，其性能和应用范围也将不断扩大，为电子学领域的发展做出更大的贡献。

新型透明导电膜新型透明导电膜（TCFs）是一种结合了高透明度和良好导电性的材料，广泛应用于触摸屏、液晶显示器、有机发光二极管（OLED）显示、太阳能电池和智能窗户等领域。

传统的透明导电膜主要基于氧化铟锡（ITO），但由于铟资源稀缺且成本较高，研究者们一直在寻找替代材料。

以下是几种新型透明导电膜的材料和技术：1. 银纳米线（AgNWs）膜：由银纳米线组成的网络结构具有很好的导电性和透明度。

银纳米线的直径通常在几十纳米到几百纳米之间，长度可达几微米。

通过优化纳米线的排列和密度，可以得到接近ITO性能的透明导电膜。

2. 石墨烯膜：石墨烯是一种由单层碳原子以六边形排列构成的二维材料，具有极高的电导率和透明度。

石墨烯膜可通过化学气相沉积（CVD）、剥离法或氧化还原法等多种方法制备。

石墨烯的高导电性和机械强度使其成为一种有前景的透明导电材料。

3. 导电聚合物膜：如聚吡咯（PPy）、聚噻吩（PTh）和聚苯胺（PANI）等导电聚合物，通过掺杂可以显著提高其导电性，同时保持较好的透明度。

导电聚合物膜可以通过溶液加工法制备，具有良好的柔性和可加工性。

4. 二氧化钼（MoO3）和二硫化钼（MoS2）膜：过渡金属氧化物和硫化物也被研究作为透明导电膜的材料，它们具有良好的电导率和可见光范围内的高透光率。

5. 碳纳米管（CNTs）膜：碳纳米管是由石墨烯卷曲形成的圆筒状结构，具有优异的电导性、机械强度和透明度。

通过控制CNTs的排列和密度，可以制备出性能优异的透明导电膜。

新型透明导电膜的研发目标是在保持或提高透明度的同时，降低成本、提高柔韧性、增强耐用性，并减少对稀有或有毒元素的依赖。

这些材料和技术的进步有望推动透明电子和能源领域的创新和应用。

碳纳米管薄膜材料
碳纳米管薄膜材料是一种由碳纳米管组成的薄膜结构，具有许多独特的性质和潜在的应用。

碳纳米管是由碳原子以六角形的结构排列而成的管状结构，可以单层或多层存在。

碳纳米管薄膜材料通常由碳纳米管在基板上的自组装形成，也可以通过化学气相沉积等方法制备而成。

碳纳米管薄膜材料具有许多优异的性质，例如高导电性、高机械强度、优异的热导率和化学稳定性。

这些性质使得碳纳米管薄膜材料在许多领域具有广泛的应用前景。

例如，在电子学领域，碳纳米管薄膜可以作为柔性透明导电薄膜，用于柔性显示器、触摸屏等电子设备的制造；在能源领域，碳纳米管薄膜可以作为电极材料，用于制造高性能的锂离子电池和超级电容器；在传感器领域，碳纳米管薄膜可以用于制造高灵敏度的化学传感器和生物传感器等。

此外，碳纳米管薄膜材料还具有一些特殊的性质，例如光学性质和表面增强拉曼散射效应，这些性质使得碳纳米管薄膜在光学器件和生物医学领域也具有潜在的应用前景。

总的来说，碳纳米管薄膜材料具有许多独特的性质和潜在的应
用，其在电子学、能源领域、传感器领域以及光学器件和生物医学
领域都具有广阔的应用前景。

随着对碳纳米管材料制备和性质的深
入研究，相信碳纳米管薄膜材料会在未来得到更广泛的应用和发展。

材料科学中的新型薄膜材料研究及其应用随着科技的发展，薄膜材料越来越受到人们的关注。

薄膜材料具有重量轻、质量高、结构紧密等优点，可广泛应用于电子、光电、能源、传感器、生物医学等领域。

在现有薄膜材料的基础上，科学家们不断探索新型的薄膜材料，以满足新领域应用的需求。

一、柔性透明导电薄膜传统的导电薄膜多采用氧化物、金属等材料，通常具有较好的导电性能，但缺乏柔性和透明度。

随着智能手机、移动电子设备等市场的兴起，越来越多的人开始关注柔性透明导电薄膜的研究。

近年来，石墨烯、碳纳米管等新型材料成为研究的热点。

石墨烯是一种单层碳原子以sp2杂化的形式排列而成的六边形晶体结构，具有良好的导电性和透明度，可用于制备柔性透明导电薄膜。

与传统的氧化物和金属材料相比，石墨烯具有更好的柔性和透明度，适合制作弯曲的电子设备。

除了石墨烯，碳纳米管也是一种优秀的导电薄膜材料。

碳纳米管具有极高的导电性、机械强度和柔韧性，可用于制作柔性的电子设备和透明电极。

其透明度在550纳米波长下可达到85%以上。

二、功能性膜材料除了导电薄膜外，功能性膜材料也是近年来的研究重点之一。

在生物医学、电子光电等领域，往往需要薄膜具有特定的功能性，如抗菌、自清洁、光敏等。

纳米材料的研究及其应用是功能性膜材料研究的重要方向之一。

研究人员通过不同的制备方法制备出具有特定功能的纳米膜。

例如，采用原子层沉积技术制备出具有抗菌和自清洁功能的氧化锌薄膜。

该氧化锌薄膜可广泛应用于生物医学、食品包装等领域。

另外，近年来石墨烯的研究也在功能性薄膜材料领域得到了应用。

石墨烯等二维材料具有极高的比表面积、柔韧性、高透明度等特点，可用于制备具有特定功能的薄膜材料，如刚性柔性转换器、高效光催化材料等。

三、能源材料领域除了上述的应用领域，薄膜材料在能源材料领域也具有重要的地位。

太阳能电池是一种将太阳能转化为电能的器件，其关键技术之一就是薄膜材料。

目前太阳能电池中常用的材料有硅、染料敏化太阳能电池等。

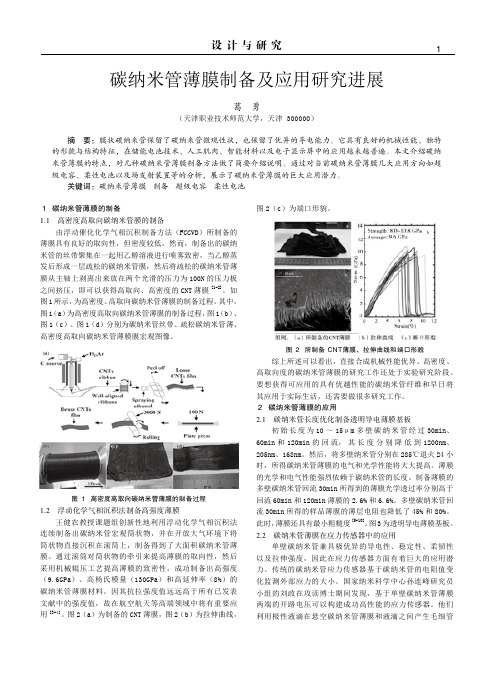

１　碳纳米管薄膜的制备1.1　高密度高取向碳纳米管膜的制备由浮动催化化学气相沉积制备方法（FCCVD）所制备的薄膜具有良好的取向性，但密度较低。

然而，制备出的碳纳米管的丝带聚集在一起用乙醇溶液进行喷雾致密，当乙醇蒸发后形成一层疏松的碳纳米管膜，然后将疏松的碳纳米管薄膜从主轴上剥离出来放在两个光滑的压力为100N的压力板之间挤压，即可以获得高取向、高密度的CNT薄膜[1-2]。

如图1所示，为高密度、高取向碳纳米管薄膜的制备过程。

其中，图1（a）为高密度高取向碳纳米管薄膜的制备过程，图1（b）、图1（c）、图1（d）分别为碳纳米管丝带、疏松碳纳米管薄、高密度高取向碳纳米管薄膜膜宏观图像。

图１　高密度高取向碳纳米管薄膜的制备过程1.2　浮动化学气相沉积法制备高强度薄膜王健农教授课题组创新性地利用浮动化学气相沉积法连续制备出碳纳米管宏观筒状物，并在开放大气环境下将CNT薄膜，图2（b）为拉伸曲线，图2（c）为端口形貌。

图２　所制备ＣＮＴ薄膜、拉伸曲线和端口形貌综上所述可以看出，直接合成机械性能优异、高密度、高取向度的碳纳米管薄膜的研究工作还处于实验研究阶段。

要想获得可应用的具有优越性能的碳纳米管纤维和早日将其应用于实际生活，还需要做很多研究工作。

２　碳纳米管薄膜的应用2.1　碳纳米管长度优化制备透明导电薄膜基板初始长度为10～15μm多壁碳纳米管经过30min、60min和120min的回流，其长度分别降低到1200nm、205nm、168nm。

然后，将多壁纳米管分别在285℃退火24小时，所得碳纳米管薄膜的电气和光学性能将大大提高。

薄膜的光学和电气性能强烈依赖于碳纳米管的长度。

制备薄膜的多壁碳纳米管回流30min所得到的薄膜光学透过率分别高于回流60min和120min薄膜的2.6%和6.6%。

多壁碳纳米管回流30min所得的样品薄膜的薄层电阻也降低了45%和80%。

此时，薄膜还具有最小粗糙度[5-10]。

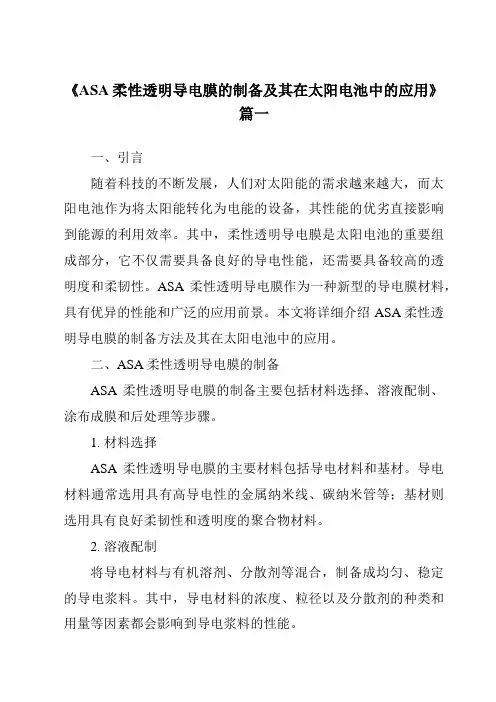

《ASA柔性透明导电膜的制备及其在太阳电池中的应用》篇一一、引言随着科技的不断发展，人们对太阳能的需求越来越大，而太阳电池作为将太阳能转化为电能的设备，其性能的优劣直接影响到能源的利用效率。

其中，柔性透明导电膜是太阳电池的重要组成部分，它不仅需要具备良好的导电性能，还需要具备较高的透明度和柔韧性。

ASA柔性透明导电膜作为一种新型的导电膜材料，具有优异的性能和广泛的应用前景。

本文将详细介绍ASA柔性透明导电膜的制备方法及其在太阳电池中的应用。

二、ASA柔性透明导电膜的制备ASA柔性透明导电膜的制备主要包括材料选择、溶液配制、涂布成膜和后处理等步骤。

1. 材料选择ASA柔性透明导电膜的主要材料包括导电材料和基材。

导电材料通常选用具有高导电性的金属纳米线、碳纳米管等；基材则选用具有良好柔韧性和透明度的聚合物材料。

2. 溶液配制将导电材料与有机溶剂、分散剂等混合，制备成均匀、稳定的导电浆料。

其中，导电材料的浓度、粒径以及分散剂的种类和用量等因素都会影响到导电浆料的性能。

3. 涂布成膜将导电浆料涂布在基材上，通过烘干、热处理等工艺，使浆料中的有机溶剂挥发，形成连续、致密的导电膜。

涂布方式可采用刮涂、喷涂、辊涂等多种方法。

4. 后处理对成膜后的导电膜进行后处理，如紫外光处理、氧气等离子处理等，以提高其表面能、增强与其它材料的附着性，从而提高其在实际应用中的性能。

三、ASA柔性透明导电膜在太阳电池中的应用ASA柔性透明导电膜在太阳电池中主要应用于电极和透明导电层等部位，其优异的导电性能和透明度对于提高太阳电池的光电转换效率具有重要意义。

1. 作为电极材料ASA柔性透明导电膜可以作为太阳电池的透明电极，其高透明度和低电阻率有助于提高光子的吸收和电子的传输效率。

此外，其良好的柔韧性还可以适应太阳电池在弯曲、扭曲等条件下的工作需求。

2. 作为透明导电层ASA柔性透明导电膜还可以作为太阳电池中的透明导电层，与其它功能层共同构成高效的太阳能电池结构。

透明导电材料透明导电材料是一种具有透明性和导电性的材料，广泛应用于光电子器件、平板显示、触摸屏、太阳能电池等领域。

随着科技的不断进步，透明导电材料的研究和应用也日益受到关注。

本文将介绍透明导电材料的种类、特性及其在各个领域的应用。

首先，透明导电材料的种类主要包括氧化铟锡(ITO)薄膜、氧化铟锌(IZO)薄膜、碳纳米管薄膜、金属网格薄膜等。

其中，ITO薄膜是目前应用最为广泛的一种透明导电材料，具有优异的光学透明性和电学导电性能。

但是，由于铟等稀有金属资源的有限性和昂贵性，以及ITO薄膜在柔性器件中易发生脆性断裂等缺点，人们开始寻找替代材料，如IZO薄膜、碳纳米管薄膜和金属网格薄膜等，这些材料在透明性和导电性能方面都具有一定优势。

其次，透明导电材料具有优异的光学透明性和电学导电性能。

在可见光范围内，透明导电材料的透光率通常在80%以上，甚至接近玻璃的透光率。

同时，透明导电材料的电阻率也在10^-4Ω·cm量级，能够满足电子器件和光电子器件的要求。

这种优异的光学透明性和电学导电性能使得透明导电材料成为制备透明电子器件的理想选择。

透明导电材料在各个领域都有着广泛的应用。

在平板显示领域，透明导电材料被用于制备触摸屏、液晶显示器和有机发光二极管等器件，提高了显示效果和触控灵敏度。

在光伏领域，透明导电材料被应用于太阳能电池的透明电极层，提高了太阳能电池的光电转换效率。

在光电子器件领域，透明导电材料被用于制备光电探测器、光学滤波器等器件，实现了光学透明和电学导电的双重功能。

总之，透明导电材料具有重要的科研和应用价值，其种类繁多，特性优异，应用广泛。

随着科技的不断发展，透明导电材料必将在光电子器件、平板显示、太阳能电池等领域发挥越来越重要的作用，推动相关领域的进步和发展。

希望本文对透明导电材料有所了解的读者能够有所帮助，谢谢阅读！。

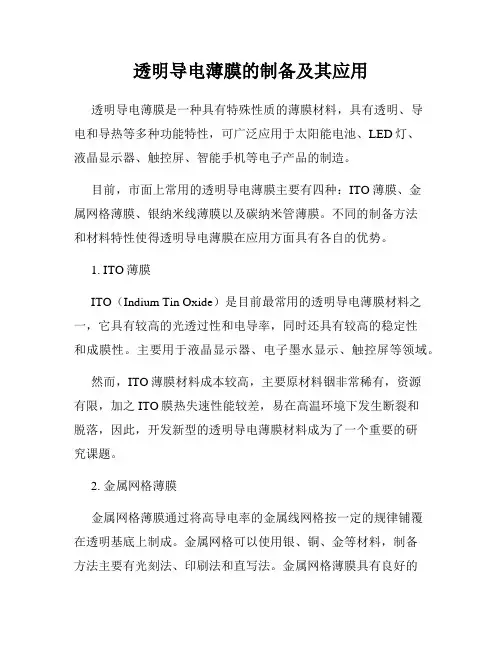

透明导电薄膜的制备及其应用透明导电薄膜是一种具有特殊性质的薄膜材料，具有透明、导电和导热等多种功能特性，可广泛应用于太阳能电池、LED灯、液晶显示器、触控屏、智能手机等电子产品的制造。

目前，市面上常用的透明导电薄膜主要有四种：ITO薄膜、金属网格薄膜、银纳米线薄膜以及碳纳米管薄膜。

不同的制备方法和材料特性使得透明导电薄膜在应用方面具有各自的优势。

1. ITO薄膜ITO（Indium Tin Oxide）是目前最常用的透明导电薄膜材料之一，它具有较高的光透过性和电导率，同时还具有较高的稳定性和成膜性。

主要用于液晶显示器、电子墨水显示、触控屏等领域。

然而，ITO薄膜材料成本较高，主要原材料铟非常稀有，资源有限，加之ITO膜热失速性能较差，易在高温环境下发生断裂和脱落，因此，开发新型的透明导电薄膜材料成为了一个重要的研究课题。

2. 金属网格薄膜金属网格薄膜通过将高导电率的金属线网格按一定的规律铺覆在透明基底上制成。

金属网格可以使用银、铜、金等材料，制备方法主要有光刻法、印刷法和直写法。

金属网格薄膜具有良好的导电和透光性能，同时具有优异的柔性，适用于弯曲显示器及可穿戴设备。

与ITO薄膜相比，金属网格薄膜可以避免使用铟等稀有金属材料，降低材料成本，且制备工艺简单、成本低廉，但由于金属线网格在屏幕中会产生锯齿状的影响，影响观感效果。

3. 银纳米线薄膜银纳米线薄膜是利用纳米级直径的银纳米线组成网状结构，形成导电网络。

与金属网格薄膜相比，银纳米线薄膜具有更高的透光率和较好的可伸缩性能，可广泛应用于电容式触控屏、OLED 显示器等领域。

此外，银纳米线薄膜具有良好的柔性，抗弯折性能优异，适用于可穿戴设备等需要柔性材料的应用。

4. 碳纳米管薄膜碳纳米管薄膜利用碳纳米管组成的网状结构形成导电网络，具有良好的导电性能和柔性，可广泛应用于高清晰度LCD显示器、电容式触摸屏、薄膜太阳能电池、柔性可穿戴设备等领域。

此外，碳纳米管薄膜还具有良好的透明性和防腐性能，能够有效地抵御潮湿、酸碱等有害物质的侵蚀。

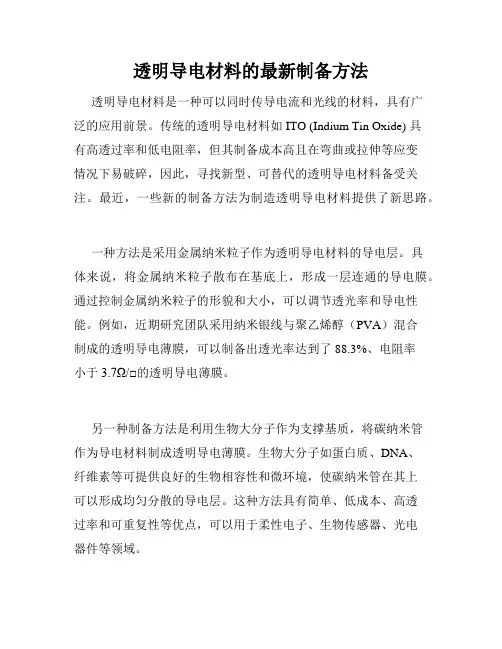

透明导电材料的最新制备方法透明导电材料是一种可以同时传导电流和光线的材料，具有广泛的应用前景。

传统的透明导电材料如ITO (Indium Tin Oxide) 具有高透过率和低电阻率，但其制备成本高且在弯曲或拉伸等应变情况下易破碎，因此，寻找新型、可替代的透明导电材料备受关注。

最近，一些新的制备方法为制造透明导电材料提供了新思路。

一种方法是采用金属纳米粒子作为透明导电材料的导电层。

具体来说，将金属纳米粒子散布在基底上，形成一层连通的导电膜。

通过控制金属纳米粒子的形貌和大小，可以调节透光率和导电性能。

例如，近期研究团队采用纳米银线与聚乙烯醇（PVA）混合制成的透明导电薄膜，可以制备出透光率达到了88.3%、电阻率小于3.7Ω/□的透明导电薄膜。

另一种制备方法是利用生物大分子作为支撑基质，将碳纳米管作为导电材料制成透明导电薄膜。

生物大分子如蛋白质、DNA、纤维素等可提供良好的生物相容性和微环境，使碳纳米管在其上可以形成均匀分散的导电层。

这种方法具有简单、低成本、高透过率和可重复性等优点，可以用于柔性电子、生物传感器、光电器件等领域。

除了金属纳米粒子和碳纳米管以外，还有其他的透明导电材料备受关注，例如二维材料、导电聚合物等。

利用二维材料如石墨烯、过渡金属二硫化物制备透明导电材料具有高透过率和高电导率的优点，但其在大面积制备和柔性加工方面还存在一些挑战。

最近，研究人员利用一种形貌可控的氧气等离子体化学气相沉积法（CVD），成功地制备出薄而均匀的单层过渡金属二硫化物膜，为其制备大面积透明导电材料提供了新的途径。

另外，导电聚合物如聚苯胺、聚乙烯二胺、聚丙烯酸等透明导电材料也备受关注。

之前，这些材料的透明度较低，由于其本身的红外吸收和多量子振动模有关，且要求较高的氧气气氛条件和复杂的合成步骤。

为了克服这些限制，现有的制备方法主要包括控制聚合体组装结构和合成共聚物。

例如，研究团队采用缩醛基电子受体（A）和缩酰亚胺基电子给体（D）构成的共聚物可以制备出透明度达到87%的导电薄膜。
