实验二 三相异步电动机的星/三角换接启动控制
一、实验梯形图：
二、实验程序及注释
三、实验结果：
当按下X000即SS时，机器启动，Y001即KM1闭合，间隔1s后Y003即KM3闭合，此
时为星形联结启动；按照设定的时间（本组为第九组，按照要求设定从启动到切换为三角形
联结启动的时间为9秒），9秒后常闭触点T0断开，KM3断开，再间隔0.5秒后KM2闭合，
此时为三角形联结启动。当按下X001即ST时，机器停车，KM1~KM3的指示灯全部熄灭，
电动机停止运作。当按下X002即FR时，模拟过载情况，断电，情况如按下ST时。实验结
果与仿真结果一致，如图所示。 → → → 四、经验总结
① 实验注意事项：
在实验过程中，必须连接好线路并确保接线以及程序正确后方可打开电源启动电动机模块，以防出现触电的情况；如遇到程序错误的问题（此时PLC最下面的红灯会亮起来），先
看程序有没有语句缺漏然后再检查语句是否有错误，注意器件名跟软元件名要一一对应。
② 关于三相异步电动机的星/三角换接启动：
Y-△降压启动也称为星形-三角形降压启动，简称星三角降压启动。这一线路的设计思想
仍是按时间原则控制启动过程。所不同的是，在启动时将电动机定子绕组接成星形，每相绕
组承受的电压为电源的相电压（220V），减小了启动电流对电网的影响。而在其启动后期则
按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动
机进入正常运行。凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可以采用这
种线路。
龙源期刊网

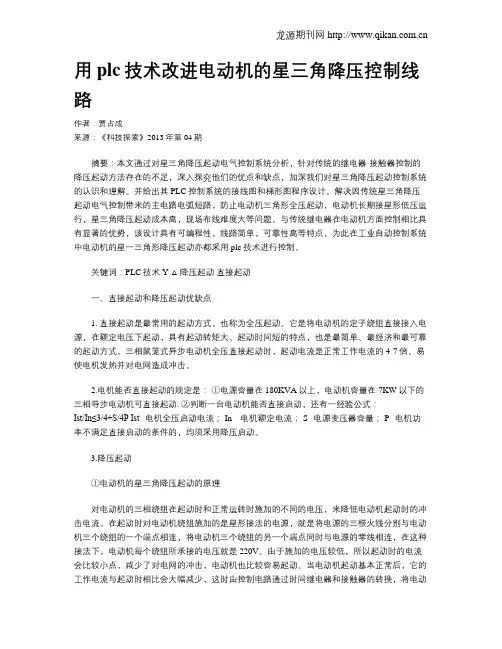

用plc技术改进电动机的星三角降压控制线路
作者：贾占成
来源：《科技探索》2013年第04期
摘要：本文通过对星三角降压起动电气控制系统分析，针对传统的继电器-接触器控制的降压起动方法存在的不足，深入探究他们的优点和缺点，加深我们对星三角降压起动控制系统的认识和理解。并给出其PLC控制系统的接线图和梯形图程序设计。解决因传统星三角降压起动电气控制带来的主电路电弧短路，防止电动机三角形全压起动，电动机长期接星形低压运行，星三角降压起动成本高，现场布线难度大等问题。与传统继电器在电动机方面控制相比具有显著的优势，该设计具有可编程性，线路简单，可靠性高等特点，为此在工业自动控制系统中电动机的星一三角形降压起动亦都采用plc技术进行控制。
关键词：PLC技术 Y-△降压起动 直接起动
一、直接起动和降压起动优缺点
1. 直接起动是最常用的起动方式，也称为全压起动。它是将电动机的定子绕组直接接入电源，在额定电压下起动，具有起动转矩大、起动时间短的特点，也是最简单、最经济和最可靠的起动方式。三相鼠笼式异步电动机全压直接起动时，起动电流是正常工作电流的4-7倍。易使电机发热并对电网造成冲击。
2.电机能否直接起动的规定是： ①电源容量在180KVA以上，电动机容量在7KW以下的三相导步电动机可直接起动. ②判断一台电动机能否直接启动，还有一经验公式：
Ist/In≤3/4+S/4P Ist--电机全压启动电流； In---电机额定电流； S--电源变压器容量； P--电机功率不满足直接启动的条件的，均须采用降压启动。
3.降压起动
①电动机的星三角降压起动的原理
对电动机的三相绕组在起动时和正常运转时施加的不同的电压，来降低电动机起动时的冲击电流。在起动时对电动机绕组施加的是星形接法的电源，就是将电源的三根火线分别与电动机三个绕组的一个端点相连，将电动机三个绕组的另一个端点同时与电源的零线相连，在这种接法下，电动机每个绕组所承接的电压就是220V。由于施加的电压较低，所以起动时的电流会比较小点，减少了对电网的冲击，电动机也比较容易起动。当电动机起动基本正常后，它的工作电流与起动时相比会大幅减少，这时由控制电路通过时间继电器和接触器的转换，将电动龙源期刊网
实验二 电动机的星--三角降压起动PLC控制
一、实验目的
熟练使用各基本指令，根据控制要求，掌握PLC的编程方法和程序调试方法，使学生了解用PLC解决一个实际问题的全过程。
二、实验设备
S22 S7-200模拟实验挂件（二）。
三、实验过程
1、主电路
2、I/O接线图
3、参考程序
四、分析程序，描述实验过程。
（重点分析出第二个定时器的作用。） PLC KM1
∼ SB2
DC24V I0.1
COM COM FU KM2
KM3 Q0.0
KM3 Q0.1
AC220V KM2 Q0.2 FR I0.0
SB1
昨天发了关于PLC控制电路的多种原理接线图，私信听到一些建议，说希望展示一下实物接线图。今天特意应大伙的建议做一轮关于星形-三角形降压启动的PLC控制接线图细节的操作过程，由于现场没有三线电，所以是没有通电的场景哦！
三相异步电动机星形-三角形原理图：
三相异步电动机星形-三角形IO表：
采用星三角降压启动的优点是所需设备简单、成本低。
我们所需的物件有：
三个交流接触器、中间继电器、空气开关、按钮、开关电源、发电机、导线以及PLC
我们分为俩大部分来做接线的细节操作展示
一、先接主电路
第一步
先将三根火线接入主交流接触器主触点，并且由主触点另外一端接入三相异步电动机其中一组线
第二步
将三根火线从主交流接触器接到三角形接触器，分别对应T1接到L1，T2接到L2，T3接到L3
第三步
电机接入到三角形接触器，再从三角形接触器接入到Y形接触器。
T1接到T1，T2接到T3，T3接到T2
第四步
Y形接触器的短接部分
以上就是主电路的完整接线步骤
二、接控制电路
第一步
分别给PLC和开关电源接入220伏交流电，开关电源接入空气开关
第二步
将24伏的直流电正极分别接入PLC的S/S和中间继电器的14号脚
第三步
将24伏的直流电负极分别接入PLC所需Y点的com端以及俩个按钮的常开触点
第四步
根据之前的IO表，三个中间继电器的13号脚分别接入Y0，Y1，Y2；
接入启动按钮X0，停止按钮X1
第五步
将火线分别接入中间继电器其中一组常开触点，然后由常开触点另外一端分别接入交流接触器的线圈
第六步
线圈的另外一端接回零线。
以上，关于星形-三角形降压启动的PLC控制接线操作就完成了。
附上一部分简短的程序图：
