最新新人教版九年级(下)数学投影与视图单元测试试卷

九年级数学下册《投影与视图》单元测试卷（附答案解析）一、单选题1.下列投影中，是平行投影的是()A. B.C. D.2.如图是由五个相同的正方体搭成的几何体，这个几何体的左视图是()A. B. C. D.3.晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是()A. 先变短后变长B. 先变长后变短C. 逐渐变短D. 逐渐变长4.下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为()A. 1234B. 4312C. 3421D. 42315.下例哪种光线形成的投影不是中心投影（）A. 手电筒B. 蜡烛C. 探照灯D. 路灯6.如图是某个几何体的平面展开图，则这个几何体是()A. 长方体B. 三棱柱C. 四棱锥D. 三棱锥7.下列三角形中，不是等腰三角形的是()A. B.C. D.8.如图，一块含30°角的直角三角形木板ABC，将它的直角顶点C放置于直线上，点A，点B在直线l上的正投影分别是点P，点Q，若AB=20，BQ=6√3，则AB在直线l上的正投影的长是()A. 10√3B. 8√3C. 6+8√3D. 8+8√3二、填空题9.由若干边长相等的小正方体构成的几何体的主视图、左视图、俯视图如图所示：则构成这个几何体的小正方体有 ______个．10.由8个相同的小正方体组成的几何体如图1所示，拿掉 ______个小正方体后的几何体的主视图和左视图都是图2所示图形．11.几个相同的正方体叠合在一起，该组合体的主视图与俯视图如图所示，那么组合体中下正方体的个数最少有 ______个．12.从正面和上面看一个几何体的平面图形，如图所示．若这个几何体最多由n个小正方体组成，最少由m 个小正方体组成，则m+n=______.13.任意放置以下几何体：正方体、圆柱、圆锥、球体，则三视图都完全相同的几何体是____．14.写一个从正面、上面、左面看到的平面图形都完全相同的几何体：________．15.小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影可能是(填序号)．16.若一个几何体由若干个完全相同的小正方体构成，并且该几何体从正面和上面看到的形状图如图所示.则构成这个几何体的小正方体的个数最少是 ______ .三、解答题17.如图是一个几何体的三视图．(1)写出这个几何体的名称：______；(2)画出它的一种表面展开图；(3)若主视图的高为3cm，俯视图中三角形的边长都为2cm，求这个几何体的侧面积．18.如图是某几何体的三视图．(1)说出这个几何体的名称．(2)画出它的表面展开图．(3)求这个几何体的所有棱长的和、表面积及体积．19.如图的几何体是由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体从正面和左面看到的形状图．20.如图是由一些棱长都为1cm的小正方体组合成的简单几何体．(1)在网格中画出这个几何体的主视图、左视图和俯视图．(2)直接写出该几何体的表面积为 ______cm2；(3)若还有一些相同的小正方体，如果保持从上面看和从左面看到的图形不变，最多可以再添加 ______个小正方体，21.如图是由大小相同的小立方块搭成的几何体．请画出该几何体从正面、左面、上面观察所看到的几何体的形状图．22.如图是由几块小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有几个小立方块？23.如图，是由一些相同的小正方体搭成的几何体从上面看得到的形状图，小正方形中的数字表示该位置的小正方体的个数．(1)请在方格中画出从正面看、从左面看得到的几何体的形状图；(2)若在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面看和从上面看得到的图形不变，那么最多可以再添加 ______个小正方体．参考答案和解析1.【答案】B;【解析】解：如图，只有B中的投影线是平行的，故选B．连接影子的顶端和树的顶端得到投影线，若投影线平行则为平行投影．该题考查了平行投影的知识，牢记平行投影的定义是解答该题的关键．2.【答案】B;【解析】解：从左边看，从左往右小正方形的个数依次为：2，1.左视图如下：故选：B.细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．此题主要考查了几何体的三种视图和学生的空间想象能力，视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．3.【答案】A;【解析】解：人从马路边向一盏路灯下靠近时，光与地面的夹角越来越大，人在地面上留下的影子越来越短，当人到达路灯的下方时，人在地面上的影子变成一个圆点，当人再次远离路灯时，光线与地面的夹角越来越小，人在地面上留下的影子越来越长，所以人在走过一盏路灯的过程中，其影子的长度变化是先变短后变长．故选：A.光沿直线传播，当光遇到不透明的物体时将在物体的后方形成影子，影子的长短与光传播的方向有关．此题主要考查中心投影，由同一点(点光源)发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．4.【答案】B;【解析】解：时间由早到晚的顺序为4312．故选：B．由于太阳早上从东方升起，则早上树的影子向西；傍晚太阳在西边落下，此时树的影子向东，于是可判断四个时刻的时间顺序．该题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．5.【答案】C;【解析】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有C选项得到的投影为平行投影，故选C．6.【答案】C;【解析】解：由图可知展开侧面为三角形，则该几何体为棱锥，再由底而为四边形，则可得此几何体为四棱锥．故选：C.由图可知展开侧面为三角形，则该几何体为棱锥，再由底而为四边形，则可得此几何体．此题主要考查的是几何体的展开图，熟记几何体的侧面、底面图形特征即可求解．7.【答案】A;【解析】解：A、由三角形的内角和为180°知：第三个角的大小为：180°−50°−35°=95°，∴A选项中的图形不是等腰三角形．故A选项符合题意；B、由三角形的内角和为180°知：第三个角的大小为：180°−90°−45°=45°，∴B选项中的图形是等腰三角形．故B选项不符合题意；C、由三角形的内角和为180°知：第三个角的大小为：180°−100°−40°=40°，∴C选项中的图形是等腰三角形．故C选项不符合题意；D、由图形中有两边长为5知：选项D中的图形是等腰三角形．故D选项不符合题意；故选：A.由三角形的内角和判定选项ABC中的三角形是否为等腰三角形，D选项由等腰三角形的定义判断．此题主要考查了三角形的内角和与等腰三角形的判定和定义．利用三角形的内角和为180°求出第三角是突破点．8.【答案】C;【解析】解：在Rt△ABC中，∠ABC=30°，AB=20，∴AC=12AB=10，BC=AB⋅cos30°=20×√32=10√3，在Rt△CBQ中，CQ=√CB2−BQ2=√(10√3)2−(6√3)2=8√3，∵∠CAP+∠ACP=90°，∠BCQ+∠ACP=90°，∴∠CAP=∠BCQ，∴Rt△ACP∽Rt△CBQ，∴CPBQ =ACBC，∴CP=√310√3=6，∴PQ=CP+CQ=6+8√3，即AB在直线l上的正投影的长是6+8√3，故选：C.根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CQ的长；通过证明△ACP∽△CBQ，再根据相似三角形的性质可得CP的长，进而得出PQ的长．此题主要考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．9.【答案】6;【解析】解：综合三视图可知，这个几何体的底层应该有2+1+1+1=5个小正方体，第二层应该有1个小正方体，因此组成这个几何体所用小正方体的个数是5+1=6个，故答案为：6.根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行三列，故可得出该几何体的小正方体的个数．此题主要考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．10.【答案】3、4、5;【解析】解：根据题意，拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，所以最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块，如图，故答案为：3，4、5.作图求出最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块即可．此题主要考查了画三视图，根据立体图形得出其三视图是解题关键，注意三种视图的观察角度．11.【答案】8;【解析】解：第一层有1+2+3=6个正方体，第二层最少有2个正方体，所以这个几何体最少有6+2=8个正方体组成．故答案为：8.由所给视图可得此几何体有3列，3行，2层，分别找到第二层的最少个数，加上第一层的正方体的个数即为所求答案．本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．12.【答案】16;【解析】解：易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，n=4+3+2=9，m=4+2+1=7，所以m+n=9+7=16.故答案为：16.主视图、俯视图是分别从物体正面、上面看所得到的图形．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．13.【答案】正方体和球体;【解析】解：正方体主视图、俯视图、左视图都是正方形；圆柱主视图和左视图是矩形，俯视图是圆；圆锥主视图和左视图是等腰三角形，俯视图是圆；球体主视图、俯视图、左视图都是圆；因此三视图都完全相同的几何体是正方体和球体．故答案为：正方体和球体．14.【答案】正方体或球;【解析】【试题解析】这道题主要考查三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．找到从物体正面、左面和上面看得到的图形全等的几何体即可．解：正方体从正面看，左面看，上面看到的平面图形为全等的正方形；球从正面看，左面看，上面看到的平面图形为全等的圆，∴这个几何体可能是正方体或球．故答案为正方体或球．15.【答案】②③④;【解析】该题考查平行投影，关键是根据在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，依此进行分析．解：矩形木框在地面上形成的投影应该是矩形或平行四边形或一条线段，即相对的边平行或重合，故①不可能，即不会是梯形，故答案为②③④．16.【答案】5;【解析】解：综合主视图和左视图，这个几何体的底层有4个小正方体，第二层最少有1个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+1=5个．故答案为5.易得这个几何体共有2层，由左视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．17.【答案】三棱柱;【解析】解：(1)几何体的名称是三棱柱；故答案为：三棱柱；(2)表面展开图为：(3)3×6=18cm2，∴这个几何体的侧面积为18cm2.(1)根据三视图，即可解决问题；(2)画出正三棱柱的侧面展开图即可；(3)侧面展开图是矩形，求出矩形的面积即可．此题主要考查三视图、几何体的侧面展开图等知识，解答该题的关键是理解三视图、看懂三视图，属于中考常考题型．18.【答案】解：（1）这个几何体为三棱柱；（2）它的表面展开图如图所示；×√52−42×4+（3+4+5）×15=192（c m2）；（3）它的表面积为：2×12它的体积为：1×3×4×15=90（c m3）．;2【解析】(1)从三视图的主视图看这是一个矩形，而左视图是一个扁平的矩形，俯视图为一个三角形，故可知道这是一个三棱柱；(2)易得为一个长方形加两个三角形；(3)根据直三棱柱的表面积以及体积公式计算即可．此题主要考查由三视图确定几何体和求几何体的面积，体积等相关知识，考查学生的空间想象能力．19.【答案】解：从正面和从左面看到的这个几何体的形状图如图所示：;【解析】根据正面看，左面看的图形，根据各行、各列对应的立方体的个数进行画图．此题主要考查了作图−三视图的画法，把握“长对正，宽相等，高平齐”是画图的关键．20.【答案】52 2;【解析】解：(1)如图所示：(2)(4×2+3×2+5×2+2)×(1×1)=(8+6+10+2)×1=52×1=52(cm2).答：该几何体的表面积为52cm2.故答案为：52；(3)若使该几何体俯视图和左视图不变，可在从左数第1，2列前排小正方体上分别添加1，1个小正方体，1+1=2(个).答：最多可以再添加2个小正方体．故答案为：2.(1)主视图有3列，每列小正方数形数目分别为1，1，2；左视图有4列，每列小正方数形数目分别为2，1；俯视图有3列，每列小正方形数目分别为2，1，2；据此可画出图形；(2)将主视图、左视图、俯视图面积相加，再乘2，再加上2个小正方形的面积即可得解；(3)若使该几何体从上面看和从左面看到的图形不变，可在从左数第1，2列前排小正方体上分别添加1，1个小正方体．此题主要考查了画三视图，关键是掌握在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．21.【答案】解：三视图如图所示：;【解析】根据三视图的定义画出图形即可．考查了作图−三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形；俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．22.【答案】解：∵由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，∴最底层最多有3×2=6个正方体，主视图和左视图可得第2层最多有1+1=2个正方体，最上一层最多有1个正方体，∴组成该几何体的正方体最多有6+2+1=9个．;【解析】由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，所以最底层最多有3×2=6个正方体，由主视图和左视图可得第2层最多有1+1=3个正方体，最上一层最多有1个正方体，相加可得组成组合几何体的正方体的个数．此题主要考查了由视图判断几何体；用到的知识点为：组合几何体最底层正方体的最多个数=行数×列数．23.【答案】3;【解析】解：(1)从正面看、从左面看得到的几何体的形状图如图所示：(2)若在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面看和从上面看得到的图形不变，那么最多可以再添加1+2=3个小正方体．故答案为：3.(1)观察图形可知，主视图有3列，每列小正方形数目分别为2，3，2；左视图有3列，每列小正方形数目分别为3，12.据此可画出图形；(2)根据俯视图的各个位置所摆放的小立方体的个数，在保持主视图，俯视图不变的情况下，添加小立方体，直至最多．此题主要考查作图−三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．。

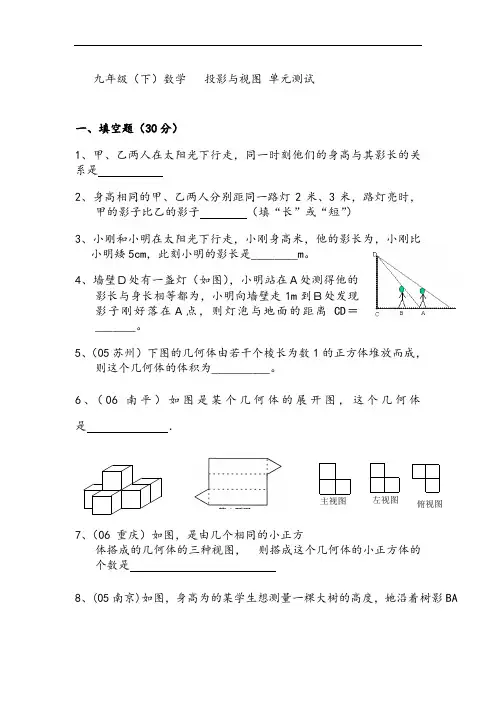

九年级（下）数学 投影与视图 单元测试一、填空题（30分）1、甲、乙两人在太阳光下行走，同一时刻他们的身高与其影长的关系是2、身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子 （填“长”或“短”） 3、小刚和小明在太阳光下行走，小刚身高米，他的影长为，小刚比小明矮5cm ，此刻小明的影长是________m 。

4、墙壁Ｄ处有一盏灯（如图），小明站在Ａ处测得他的影长与身长相等都为，小明向墙壁走1m 到Ｂ处发现影子刚好落在Ａ点，则灯泡与地面的距离CD ＝_______。

5、（05苏州）下图的几何体由若干个棱长为数1的正方体堆放而成，则这个几何体的体积为__________。

6、（06南平）如图是某个几何体的展开图，这个几何体是 ．7、（06重庆）如图，是由几个相同的小正方体搭成的几何体的三种视图， 则搭成这个几何体的小正方体的个数是8、(05南京)如图，身高为的某学生想测量一棵大树的高度，她沿着树影BA俯视图左视图主视图由B到A走去，当走到C点时，她的影子顶端正好与树的影子顶端重合，测得BC= ,CA=, 则树的高度为9、春分时日，小明上午9：00出去，测量了自己的影长，出去一段时间后回来时，发现这时的影长和上午出去时的影长一样长，则小明出去的时间大约为小时。

10、直角坐标系内，身高为米的小强面向y轴站在x轴上的点A(－10,0)处，他的前方5米处有一堵墙,已知墙高2米,则站立的小强观察y(y>0)轴时，盲区(视力达不到的地方)范围是二、选择题：(30分)11、（06金华）下列四幅图形中，表示两颗小树在同一时刻阳光下的影子的图形可能是( )A. B. C. D.12、在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A 小明的影子比小强的影子长B 小明的影长比小强的影子短224113C 小明的影子和小强的影子一样长D 无法判断谁的影子长13、（06武汉）下图中几何体的主视图是（）.(A) (B) (C)(D)14、（06苏州）对左下方的几何体变换位置或视角，则可以得到的几何体是（）第Ⅱ卷(非选择题，共98分)15、（06嘉兴）若干桶方便面摆放在桌子上，实物图片左边所给的是它的三视图，则这一堆方便面共有（）（A）5桶（B） 6桶俯视图主（正）视图左视图（C ）9桶 （D ）12桶16、（06荆州）一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，如图，金属丝在俯视图中的形状是（ ）17、（06常州）、下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为 （ ）18、（06成都）右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是 （ ）A 5个B 6个C 7个D 8个19、（06广东）水平放置的正方体的六面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在正方体的前面，则这个正方体的后AB CD面是 ( ) A ．O B ． 6 C ．快 D ．乐20、（06常州）图1表示正六棱柱形状的高大建筑物，图2中的阴影部分表示该建筑物的俯视图，P、Q 、M 、N 表示小明在地面上的活动区域，小明想同时看到该建筑物的三个侧面，他应在 （ ） A P 区域 B Q 区域 C M 区域 D N 区域 三、解答题（60分）21、(6分)中午，一根米长的木杆影长米，一座高21米的住宅楼的影子是否会落在相距18米远的商业楼上傍晚，该木杆的影子长为米，这时住宅楼的影子是否会落在商业楼上为什么22、(12分)画出下列几何体的三视图：N PQ M第13题图2图123、（6分）将下列所示的几何体进行两种不同的分类，并说明理由。

期末复习：人教版九年级数学下册第29章投影与视图单元检测试卷(解析版）一、单选题（共10题；共30分）1.一个圆锥的侧面展开图是半径为6的半圆，则这个圆锥的底面半径为（）A. 1.5B. 2C. 2.5D. 32.由五个相同的立方体搭成的几何体如图所示，则它的左视图是（）A. B. C. D.3.如图，下列几何体是由4个相同的小正方体组合而成的，从左面看得到的平面图形是下列选项中的（）A. B. C. D.4.已知某几何体的一个视图（如图），则此几何体是（）A. 正三棱柱B. 三棱锥C. 圆锥D. 圆柱5.（2017•镇江）如图是由6个大小相同的小正方体组成的几何体，它的主视图是（）A. B. C. D.6.如图是由几个相同的小立方块搭成的几何体的三视图，则这个几何体的小立方块的个数是（）A. 4个B. 5个C. 6个D. 7个7.由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多有（）A. 4个B. 5个C. 6个D. 7个8.如图所示，是一个空心正方体，它的左视图是（）A. B. C. D.9.由n个大小相同的小正方形搭成的几何体的主视图和左视图如图所示，则n的最大值为（）A. 11B. 12C. 13D. 1410.如图是一个切去了一个角的正方体纸盒，切面与棱的交点A，B，C均是棱的中点，现将纸盒剪开展成平面，则展开图不可能是（）A. B. C.D.二、填空题（共10题；共30分）11.如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是________．12.圆锥的底面半径为5，侧面积为60π，则其侧面展开图的圆心角等于________．13.如图，5个边长相等的小正方形拼成一个平面图形，小丽手中还有一个同样的小正方形，她想将它与图中的平面图形拼接在一起，从而可以构成一个正方体的平面展开图，则小丽总共能有 ________种拼接方法．14.如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积为________ cm2．15.在市委、市政府的领导下，全市人民齐心协力，努力将我市创建为“全国文明城市”，为此学生小红特制了一个正方体玩具，其展开图如图所示，则原正方体中与“文”字所对的面上标的字应是________ ．16.如图，光源P在横杆AB的正上方，AB在灯光下的影子为CD，AB∥CD，AB=2m，CD=6m，点P到CD的距离是2.7m，则点P到AB间的距离是________．17.侧面可以展开成一长方形的几何体有________；圆锥的侧面展开后是一个________；各个面都是长方形的几何体是________；18.主视图、俯视图和左视图都是正方形的几何体是________19.有一个正六面体骰子，放在桌面上，将骰子沿如图所示的顺时针方向滚动，每滚动90°算一次，则滚动第2014次后，骰子朝下一面的点数是________．20.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．三、解答题（共8题；共60分）21.如图为7个正方体堆成的一个立体图形，分别画出从正面、左面、上面看这个几何体所看到的图形．22.如图是一个粮仓（圆锥与圆柱组合体）的示意图，请画出它的三视图．23.画出如图所示图形从正面、从左面和从上面看到的形状图．24.如图，这是一个正方体的展开图，折叠后它们的相对两面的数字之和相等，请你求出x ﹣y的值．25.如图是一个正方体骰子的表面展开图，请根据要求回答问题：（1）如果1点在上面，3点在左面，几点在前面？（2）如果5点在下面，几点在上面？26.如图是某种几何体的三视图，（1）这个几何体是什么；（2）若从正面看时，长方形的宽为10m，高为20m，试求此几何体的表面积是多少m2？（结果用π表示）．27.如图是小强用八块相同的小立方体搭成的一个几何体，从正面、左面和上面观察这个几何体，请你在下面相应的位置分别画出你所看到的几何体的形状图（在答题卡上画完图后请用黑色签字笔描图）．28.如图是一个几何体的三视图．（1）写出这个几何体的名称；（2）根据所示数据计算这个几何体的侧面积．答案解析部分一、单选题1.【答案】D【考点】几何体的展开图【解析】【解答】半径为6的半圆的弧长是6π，根据圆锥的底面周长等于侧面展开图的扇形弧长，得到圆锥的底面周长是π，根据弧长公式有2πr=6π，解得：r=3，即这个圆锥的底面半径是3．故答案为：D．【分析】半径为6的半圆的弧长是6π，圆锥的底面周长等于侧面展开图的扇形弧长，因而圆锥的底面周长是6π，然后利用弧长公式计算．2.【答案】D【考点】简单组合体的三视图【解析】【解答】从左边看第一层是三个小正方形，第二层左边一个小正方形，故答案为：D．【分析】其左视图应该是3列小正方形，左边第一列是3个，第二，第三两列分解是一个。

人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。
