各种阀门的特点

格式：docx
大小：3.71 KB
文档页数：3

各种阀门的特点

阀门是一个可以控制流体（液体、气体、蒸汽等）流动的装置，广泛应用于工业生产和生活中的各个领域。根据阀门的不同结构和功能，可以分为多种类型，每种类型的阀门都有其独特的特点和应用场景。

1.截止阀

截止阀是一种常用的阀门，用于控制介质的流通和截断。其特点是结构简单、密封性好、操作方便、流阻小。截止阀主要由阀体、阀盖、阀芯等部件组成。当阀芯降下时，介质流通；当阀芯抬起时，介质截断。截止阀广泛应用于石油、化工、冶金、电力等行业。

2.调节阀

调节阀是一种用于调节介质流量和压力的阀门。其特点是可调性好、流量范围广、流阻小、灵敏度高。调节阀主要由阀体、阀盖、阀芯、调节机构等部件组成。通过调节阀芯的开度，可以控制介质的流量和压力。调节阀广泛应用于化工、石油、冶金、电力等行业。

3.安全阀

安全阀是一种用于保护设备和管道系统的安全装置，其特点是结构简单、可靠性高、灵敏度好。安全阀主要由阀体、阀盖、弹簧、活塞等部件组成。当系统内压力超过设定值时，安全阀会自动打开，释放过压介质，以保护设备和管道系统的安全。安全阀广泛应用于石油、化工、冶金、电力等行业。

4.止回阀

止回阀是一种用于防止介质逆流的阀门，其特点是结构简单、密封性好、灵敏度高。止回阀主要由阀体、阀盖、阀瓣等部件组成。当介质流动方向与阀瓣的开启方向一致时，阀瓣会自动关闭，阻止介质逆流。止回阀广泛应用于给水、污水处理、化工等行业。

5.球阀

球阀是一种通过旋转球体来控制介质流通的阀门，其特点是结构简单、密封性好、流阻小。球阀主要由阀体、阀盖、球体、阀杆等部件组成。当球体与阀座接触时，实现截断；当球体与阀座分离时，实现流通。球阀广泛应用于石油、化工、冶金、电力等行业。

6.蝶阀

蝶阀是一种通过转动圆盘来控制介质流通的阀门，其特点是结构简单、体积小、重量轻。蝶阀主要由阀体、阀盖、圆盘、阀杆等部件组成。当圆盘与阀座接触时，实现截断；当圆盘与阀座分离时，实现流通。蝶阀广泛应用于给水、污水处理、空调等行业。

7.电磁阀

电磁阀是一种通过电磁力来控制介质流通的阀门，其特点是操作方便、灵敏度高、可远程控制。电磁阀主要由阀体、阀盖、电磁线圈、阀芯等部件组成。当电磁线圈通电时，产生电磁力，使阀芯抬起，介质流通；当电磁线圈断电时，阀芯降下，介质截断。电磁阀广泛应用于自动化控制系统中。

8.压力释放阀

压力释放阀是一种用于释放压力的阀门，其特点是结构简单、可靠性高、操作方便。压力释放阀主要由阀体、阀盖、弹簧、活塞等部件组成。当系统内压力超过设定值时，压力释放阀会自动打开，释放过压介质，以保护系统的安全。压力释放阀广泛应用于石油、化工、冶金、电力等行业。

9.排气阀

排气阀是一种用于排除管道和设备中的气体的阀门，其特点是结构简单、排气效果好、操作方便。排气阀主要由阀体、阀盖、阀瓣等部件组成。当系统中存在气体时，打开排气阀，气体会自动排出。排气阀广泛应用于给水、污水处理、空调等行业。

总结：不同类型的阀门具有不同的特点和应用场景。截止阀用于截断介质流动，调节阀用于调节介质流量和压力，安全阀用于保护设备和管道系统的安全，止回阀用于防止介质逆流，球阀和蝶阀用于控制介质流通，电磁阀用于远程控制，压力释放阀用于释放过压介质，排气阀用于排除管道和设备中的气体。了解各种阀门的特点和应用场景，可以为工程设计和设备选择提供参考。

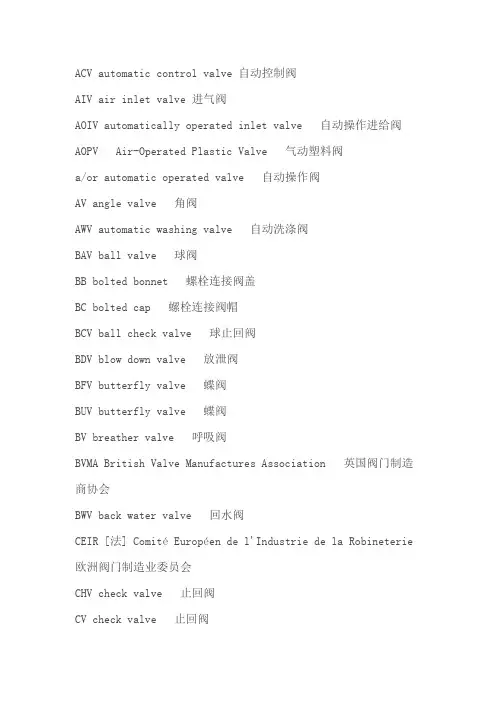

各种阀门的简写

ACV automatic control valve 自动控制阀

AIV air inlet valve 进气阀

AOIV automatically operated inlet valve 自动操作进给阀

AOPV Air-Operated Plastic Valve 气动塑料阀

a/or automatic operated valve 自动操作阀

AV angle valve 角阀

AWV automatic washing valve 自动洗涤阀

BAV ball valve 球阀

BB bolted bonnet 螺栓连接阀盖

BC bolted cap 螺栓连接阀帽

BCV ball check valve 球止回阀

BDV blow down valve 放泄阀

BFV butterfly valve 蝶阀

BUV butterfly valve 蝶阀

BV breather valve 呼吸阀

BVMA British Valve Manufactures Association 英国阀门制造商协会

BWV back water valve 回水阀

CEIR [法] Comité Européen de l'Industrie de la Robineterie

欧洲阀门制造业委员会

CHV check valve 止回阀

CV check valve 止回阀 DBB double block and bleed 双截断排放（阀）

EB extended bonnet 阀盖加长颈

EPV elector-pneumatic valve 电动-气动阀

ESV emergency shut valve 紧急切断阀

EXHV exhaust valve 排气阀

FTV foot valve 底阀

FV flush valve 冲洗阀

阀门的用途和各种阀门的介绍

阀门的用途大全

阀门是国民经济建设中使用极为广泛的一种机械产品。阀门在石油、天然气、煤炭、冶金、和矿石的开采、提炼加工和管道输送系统中；阀门在石油化工、化工产品，医药，和食品生产系统中；阀门在水电、火电和核电的电力生产系统中；阀门在城建的给排水、供热和供气系统中；阀门在冶金生产系统中；阀门在船舶、车辆、飞机、航天以及各种运动机械的使用流体系统中；阀门在国防生产以及新技术领域里；阀门在农业排灌系统中都有大量的需求。

阀门分自动阀门与驱动阀门。自动阀门（如安全阀、减压阀、蒸汽疏水阀、止回阀）是靠装置或管道本身的介质压力的变化达到启闭目的的。驱动阀门（闸阀、截止阀、球阀、蝶阀等）是靠驱动装置（手动、电动、液动、气动等）驱动控制装置或管道中介质的压力、流量和方向。由于介质的压力、温度、流量和物理化学性质的不同，对装置和管道系统的控制要求和使用要求也不同，所以阀门的种类规格非常多。剧不完全统计，我过的阀门产品品种已达四千多个型号，近四万个规格，阀门在经济生活中起着非常大的作用。

电磁阀

电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。而通常意义上，国内电磁阀厂家也并不以液压电磁阀为主打，一般多生产二位二通气液用电磁阀。

电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

球阀

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1．球阀流体阻力小，其阻力系数与同长度的管段相等。2．球阀结构简单、体积小、重量轻。3．球阀紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4．球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5．球阀维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6．球阀在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7．球阀适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

工程中各种阀门特点及区别

工程中各种阀门特点及区别 1.闸阀、截止阀、蝶阀各适用于什么场合？

这三种阀按开关难易排列：截止阀、闸阀、蝶阀；

按阻力大小排列：截止阀、蝶阀、闸阀；

按关闭严密排列：截止阀、蝶阀、闸阀；

按价格贵贱排列：截止阀、蝶阀、闸阀；(特种蝶阀除外)

这三种阀都属于驱动阀，根据上述特点不难看出，截止阀主要用于小口径管道(支管)或管路未端的启闭和流量调节；蝶阀用于支干管的启闭和流量调节；闸阀用于干管的启闭，一般不用于流量调节。

平衡阀都有哪些种类？各适用于什么场合？

平衡阀有几种，最早出来的是静态平衡阀，可以进行精确的手动调节，可以连接仪器测量阻力并换算成流量，是一种局部阻力系数可以精确调节的阀门。通常设在干管上，要求高的也可以设在支干管或设备入口处。缺点是只能在额定流量时平衡系统阻力，在末端设电动阀改变阻力时水力平衡受影响。

上世纪90年代出来的动态平衡阀用于在系统压力变化的场合下恒定流量，也就是流量不随系统压力的变化而改变，因而称为动态平衡阀。它的使用场合是明显的，只能用于水流量恒定的系统，不可与电动阀合用。

这两种国产阀门最早都是中国空调研究所弄出来的。

丹麦产的FLOWCON动态平衡电动调节阀是更新一代的产品，它把电动阀和动态平衡结合在一起，在电动调节阀调节时动态平衡预设流量相应调整，例如，当电动调节阀调节流量至50％，该阀门就可以在50％流量点恒定流量。目前全世界只有这一家有这个产品。它用于空调末端原来设电动阀的位置，干管和支管其他水力平衡措施（包括同程管）都可以取消。

蝶阀

蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
