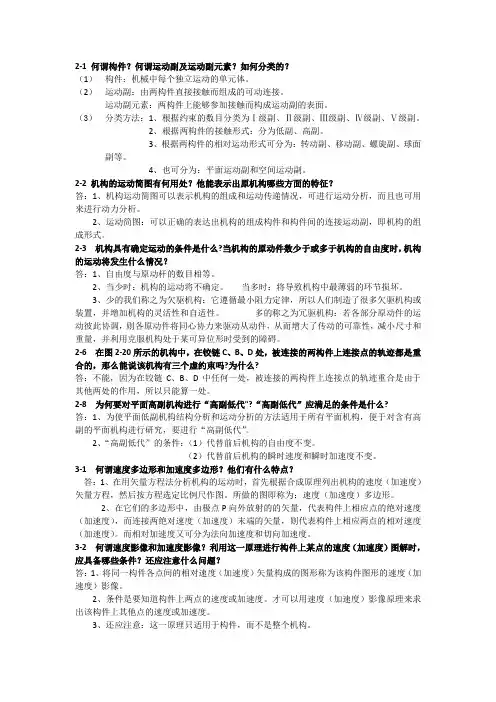

2-1 何谓构件？何谓运动副及运动副元素？如何分类的？

（1） 构件：机械中每个独立运动的单元体。

（2） 运动副：由两构件直接接触而组成的可动连接。

运动副元素：两构件上能够参加接触而构成运动副的表面。

（3） 分类方法：1、根据约束的数目分类为Ⅰ级副、Ⅱ级副、Ⅲ级副、Ⅳ级副、Ⅴ级副。

2、根据两构件的接触形式：分为低副、高副。

3、根据两构件的相对运动形式可分为：转动副、移动副、螺旋副、球面副等。

4、也可分为：平面运动副和空间运动副。

2-2 机构的运动简图有何用处？他能表示出原机构哪些方面的特征？

答：1、机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。

2、运动简图：可以正确的表达出机构的组成构件和构件间的连接运动副，即机构的组成形式。

2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？

答：1、自由度与原动杆的数目相等。

2、当少时：机构的运动将不确定。 当多时：将导致机构中最薄弱的环节损坏。

3、少的我们称之为欠驱机构：它遵循最小阻力定律，所以人们制造了很多欠驱机构或装置，并增加机构的灵活性和自适性。 多的称之为冗驱机构：若各部分原动件的运动彼此协调，则各原动件将同心协力来驱动从动件，从而增大了传动的可靠性，减小尺寸和重量，并利用克服机构处于某可异位形时受到的障碍。

2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?

答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?

九十八年度第一次機械專業人才認證考試試題 專業等級：機械工程師基礎能力鑑定 科目：機械原理 考試日期： 98年5月 23日 10:45~12:15 第 1 頁，共 4 頁

1 一. . 選擇題選擇題30題（佔60%0%）） 1. 鋳造技術屬於下列何領域？ (A)熱工學 (B)潤滑與磨耗 (C)製造學 (D)疲勞與破壞。 2. 超音波銲接係利用高週波振動能量沿接合面之何方向作用 (A)平行方向 (B) 垂直方向 (C)45°方向 (D)任意方向。 3. 若需要一組傳達不相交而互成直角之兩軸間有極高之轉速比，工作時發生噪音又要小，則要用 (A)正齒輪 (B)斜齒輪 (C)人字齒輪 (D)蝸輪與蝸桿。 4. 汽車前輪轉向機構之原理係應用 (A)曲柄搖桿機構 (B)滑塊曲柄機構 (C) 肘節機構 (D)相等曲柄機構。 5. 一組機件的組合，機件之間可能發生確切預期的運動，惟不能對外作功者為

(A) 機械

(B)機構

(C)結構

(D)固定鏈。

6.

流體機械之理論分析中，不涉及之基本定律為 (A)質量守恆定律

(B)理想氣體

(C)熱力學第一定律

(D)牛頓第一運動定律。

7.

泵依其能量傳送方式，可分為排量式、輪機式及特殊型式。下列何者為輪機式泵

(A)迴轉式輪葉泵

(B)渦卷式離心泵

(C)噴射泵

(D)往復式柱塞泵。

8.

有關鍋爐之描述下列何者錯誤？ (A)火管式鍋爐煙道氣是從管子外部通過

(B)

火管式鍋爐較適用於低壓，蒸氣量小的場合

(C)水管式鍋爐較適於高壓，蒸氣

量大的場合

(D)水管式鍋爐蒸氣之產生係在管內發生。

9.

壓縮空氣需經三點組合來調理功能。下列何者為非三點組合的組成器具

(A)過

濾器

(B)方向控制閥

(C)調壓閥

(D)潤滑器。

10.

在碳化物工件上鑽極細孔或在鑽

模

上鑽

拉

孔

，

宜

用

(A)

放電加

工

法

(B)

電

化

加

工

法

(C)超音波

法

(D)

雷

射

光加

工

法。 九十八年度第一次機械專業人才認證考試試題 專業等級：機械工程師基礎能力鑑定 科目：機械原理 考試日期： 98年5月 23日 10:45~12:15 第 2 頁，共 4 頁

班级：机电142 姓名：刘昭学号：140566

实验一：机构运动简图的测绘

一.实验目的：

1.学会根据实际机械或模型的结构测绘机构的运动简图的技能。

2.验证和巩固机构运动自由度的计算方法。

二.实验原理：9

机构自由度F=3n-2PL-PH

式中：n----活动构件数；

PL----低副数；

PH----高副数。

三.机构简图测绘和计算结果

机构名称 机构运动简图

图片 机构自由度计算

凸轮传动机构

N=2

Pl=2

PH=1

F=1

四连杆机构

N=3

Pl=4

F=1 抛光机机构

N=5

Pl=7

F=1

装订机机构

N=2

Pl=2

PH=1

F=1

曲柄滑块机构

N=3

Pl=4

F=1

实验二：齿轮范成原理

一.实验目的：

1.掌握用范成法切制渐开线齿轮的原理；

2.了解齿轮根切现象及如何用变为修正法来避免根切现象。

3.分析比较标准齿轮和变位齿轮的异同点。

二.原始数据

项目 m α ha* C* d

单位 mm 度 mm mm mm

数值 15 20 1 0.25 150

三.计算数值

项目 单位 计算公式 计算结果

标准齿轮 变位齿轮

齿数Z —— —— 10 10

最小变位系数xmin mm ha*(Zmin-Z)/ Zmin 0 0.4118

实取变位系数x mm x>xmin 0 0.5

基圆半径rb mm mz*cosα/2 70.477 70.477

顶圆半径ra mm m(Z+ ha*)/2 90

97.5

根圆半径rf mm m(Z-2*ha*-2* C*)/2 56.25 63.75

四.实验结果比较

项目 齿厚 齿间距 周节 齿顶厚 基圆齿厚 根圆直径 顶圆直径 分度圆直径 基圆直径

变位后与标准比较 增大 减小 不变 减小 减小 减小 增大 增大 不变

五.思考题讨论

1.齿条刀具的齿顶高和齿根为什么都等于(ha*+C*)*m？
