一步一步教你如何看懂施工图

一、识图

1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等

二、建筑图纸符号大全

在建筑设计图中：

l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350mm，宽约180mm--190mm)。

1

(一)

1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2.再看施工组织，大概了解工程的具体施工情况。

3.看施工结构图和建筑图，两图结合看，整体了解工程概况。

4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7.建筑做法是否合理，防水材料，涂料，瓷砖等

（二）建筑图纸符号大全

在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号，

正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。

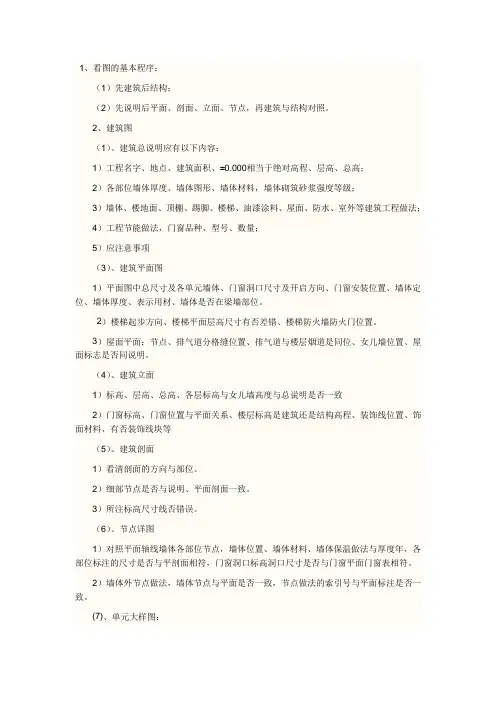

1、看图的基本程序：

（1）先建筑后结构；

（2）先说明后平面、剖面、立面、节点，再建筑与结构对照。

2、建筑图

（1）、建筑总说明应有以下内容：

1）工程名字、地点、建筑面积、±0.000相当于绝对高程、层高、总高；

2）各部位墙体厚度、墙体图形、墙体材料，墙体砌筑砂浆强度等级；

3）墙体、楼地面、顶棚、踢脚、楼梯、油漆涂料、屋面、防水、室外等建筑工程做法；

4）工程节能做法，门窗品种、型号、数量；

5）应注意事项

（3）、建筑平面图

1）平面图中总尺寸及各单元墙体、门窗洞口尺寸及开启方向、门窗安装位置、墙体定位、墙体厚度、表示用材、墙体是否在梁墙部位。

2）楼梯起步方向、楼梯平面层高尺寸有否差错、楼梯防火墙防火门位置。

3）屋面平面：节点、排气道分格缝位置、排气道与楼层烟道是同位、女儿墙位置、屋面标志是否同说明。

（4）、建筑立面

1）标高、层高、总高、各层标高与女儿墙高度与总说明是否一致

2）门窗标高、门窗位置与平面关系、楼层标高是建筑还是结构高程、装饰线位置、饰面材料、有否装饰线块等

（5）、建筑剖面

1）看清剖面的方向与部位。

2）细部节点是否与说明、平面剖面一致。

3）所注标高尺寸线否错误。

（6）、节点详图

1）对照平面轴线墙体各部位节点，墙体位置、墙体材料、墙体保温做法与厚度年，各部位标注的尺寸是否与平剖面相符，门窗洞口标高洞口尺寸是否与门窗平面门窗表相符。

2）墙体外节点做法，墙体节点与平面是否一致，节点做法的索引号与平面标注是否一致。

(7)、单元大样图： 1）尺寸、布局与平剖面是否一致，墙体细部做法，门窗位置平剖面是否一致。

3、结构

（1）总说明

除建筑图总说明所要明确外，还应有以下事项

教你怎样看图纸(一)-看图基本常识

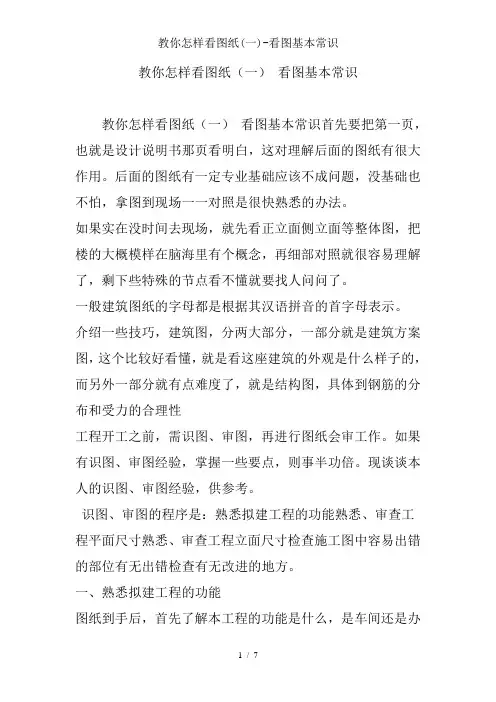

1 / 7 教你怎样看图纸（一） 看图基本常识

教你怎样看图纸（一） 看图基本常识首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。

如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。

一般建筑图纸的字母都是根据其汉语拼音的首字母表示。

介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性

工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能

图纸到手后，首先了解本工程的功能是什么，是车间还是办教你怎样看图纸(一)-看图基本常识

2 / 7 公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸

建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
