蓝牙组网方案

总厂分厂组网方案

分厂需要访问总厂文件服务器、ERP服务器、加密服务器及以后新增其他业务系统，在访问速度上不能延迟过大，还需要考虑总厂电话分机到分厂，视频监控统一总厂存放，广播系统扩展到分厂及其他设施冗余，分厂可能存在不同部门，需要网络逻辑隔离，为了让分厂与总厂间紧密结合，满足各业务系统需求及办公要求，制定以下组网措施：

1、 总厂到分厂采用8芯单模光纤物理连接，线路理论可承载8条不同业务链路，可包括：网络、电话、视频、音频等传输。

2、 分厂总厂采用2层带光模块交换机，再上连至现有三层设备，统一由总厂出口，统一由防火墙管控内网安全及攻击防护。

3、 考虑分厂监控接入总厂机房，两面2层交换机逻辑隔离一个网段用于监控线路使用。

4、 电话交换机在总厂，考虑分厂联系的紧密，可采用电话光端机进行转换，光端机要求支持1口千兆网络，用于网络冗余。

5、 广播系统采用2路音频光端机。

6、 交换机、光纤熔接盒，必须上机架。

组网图：

Internet

防火墙

三层交换机

总厂汇聚交换机 分厂汇聚交换机

总厂电话光端机 分厂电话光端机

总厂视频监控主机分厂视频监控设备 运营商设备 电话线路

总厂 分厂 总厂音频光端机 分厂音频光端机 单模8芯光纤

2009年第7期

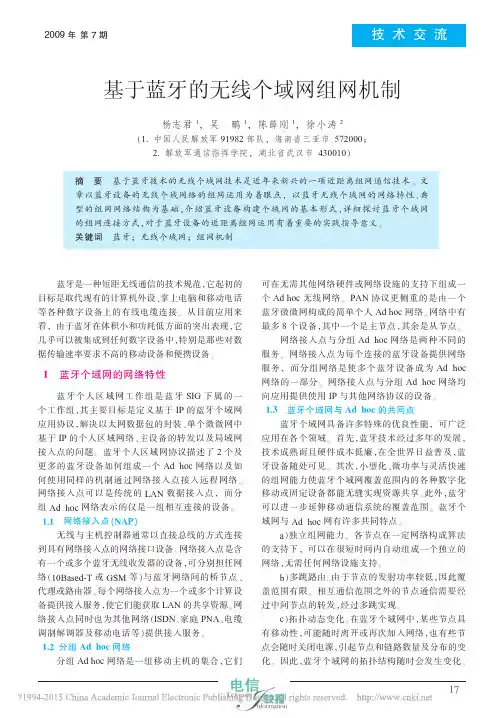

蓝牙是一种短距无线通信的技术规范，它起初的目标是取代现有的计算机外设、掌上电脑和移动电话等各种数字设备上的有线电缆连接。从目前应用来看，由于蓝牙在体积小和功耗低方面的突出表现，它几乎可以被集成到任何数字设备中，特别是那些对数据传输速率要求不高的移动设备和便携设备。1蓝牙个域网的网络特性蓝牙个人区域网工作组是蓝牙SIG下属的一个工作组，其主要目标是定义基于IP的蓝牙个域网应用协议，解决以太网数据包的封装、单个微微网中基于IP的个人区域网络、主设备的转发以及局域网接入点的问题。蓝牙个人区域网协议描述了2个及更多的蓝牙设备如何组成一个Adhoc网络以及如何使用同样的机制通过网络接入点接入远程网络。网络接入点可以是传统的LAN数据接入点，而分组Adhoc网络表示的仅是一组相互连接的设备。1.1网络接入点（NAP）无线与主机控制器通常以直接总线的方式连接到具有网络接入点的网络接口设备。网络接入点是含有一个或多个蓝牙无线收发器的设备，可分别担任网络（10Based-T或GSM等）与蓝牙网络间的桥节点、代理或路由器。每个网络接入点为一个或多个计算设备提供接入服务，使它们能获取LAN的共享资源。网络接入点同时也为其他网络（ISDN、家庭PNA、电缆调制解调器及移动电话等）提供接入服务。1.2分组Adhoc网络分组Adhoc网络是一组移动主机的集合，它们可在无需其他网络硬件或网络设施的支持下组成一个Adhoc无线网络。PAN协议更侧重的是由一个蓝牙微微网构成的简单个人Adhoc网络。网络中有最多8个设备，其中一个是主节点，其余是从节点。网络接入点与分组Adhoc网络是两种不同的服务。网络接入点为每个连接的蓝牙设备提供网络服务，而分组网络是使多个蓝牙设备成为Adhoc网络的一部分。网络接入点与分组Adhoc网络均向应用提供使用IP与其他网络协议的设备。1.3蓝牙个域网与Adhoc的共同点蓝牙个域网具备许多特殊的优良性能，可广泛应用在各个领域。首先，蓝牙技术经过多年的发展，技术成熟而且硬件成本低廉，在全世界日益普及，蓝牙设备随处可见。其次，小型化、微功率与灵活快速的组网能力使蓝牙个域网覆盖范围内的各种数字化移动或固定设备都能无缝实现资源共享。此外，蓝牙可以进一步延伸移动通信系统的覆盖范围。蓝牙个域网与Adhoc网有许多共同特点。a）独立组网能力。各节点在一定网络构成算法的支持下，可以在很短时间内自动组成一个独立的网络，无需任何网络设施支持。b）多跳路由。由于节点的发射功率较低，因此覆盖范围有限。相互通信范围之外的节点通信需要经过中间节点的转发，经过多跳实现。c）拓扑动态变化。在蓝牙个域网中，某些节点具有移动性，可能随时离开或再次加入网络，也有些节点会随时关闭电源，引起节点和链路数量及分布的变化。因此，蓝牙个域网的拓扑结构随时会发生变化。基于蓝牙的无线个域网组网机制

第２７卷第６期　２００６年１２月　哈尔滨工程大学学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｈａｒｂｉｎ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　Ｖｏ１．２７№．６　Ｄｅｅ．２００６　

蓝牙自组网形成算法及路由发现　

李　香　，门朝光　，赵蕴龙　

（１．哈尔滨工程大学计算机科学与技术学院，黑龙江哈尔滨１５０００１；２．哈尔滨工业大学机器人研究所，黑龙江　

哈尔滨１５０００１）　

摘要：蓝牙最初延生是为个域网提供支持．为了应用灵活，蓝牙规范并没有规定散射网的结构，而是让用户选择自　己的形成算法并存其基础Ｉ＇－定义埘应的路南协议．该文提出了一个分布式散射网形成算法．首先发现邻居节点，根　据收集到邻居信息　成　妃网．该步结束时整个区域内蓝牙节点形成一系列互不相连的初始匹克网；然后选择桥节　点，互连初始　兜网形成一个连通散射网并严格保证任意两个毗邻匹克网在互连过程中建立唯一的连接．通过一个　角色转换。冈桥　点角色得以确定．可以运行简单的动态源路由协议类似算法实现散射网的路由查找．仿真试验结　

果表明，散射网具有较好特性．　关键词：自组网；蓝牙；散射网；匹克网；功率控制　中图分类号：ＴＰ３９３．０２文献标识码：Ａ文章编号：１００６—７０４３（２００６）０６—０８６２—０６　

ｄ　Ｈｏｃ　ｎｅｔｗｏｒｋ　ｆｏｒｍａｔｉｏｎ　ａｌ　ｒｉｔｈｍ　ｏｖｅｒ　ｂｌｕｅｔｏｏｔｈ　ａｎｄ　ｒｏｕｔｅ　ｄｉｓｃｏｖｅｒｙ　

ＬＩ　Ｘｉａｎｇ　～，ＭＥＮ　Ｃｈａｏ—ｇｕａｎｇ　，ＺＨＡＯ　Ｙｕｎ－ｌｏｎｇ　

（１．Ｃｏｌｌｅｇｅ　ｏｆ　Ｃｏｍｐｕｔｅｒ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ。Ｈａｒｂｉｎ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｈａｒｂｉｎ　１５０００１，Ｃｈｉｎａ；２．Ｃｈｉｎａ　Ｒｏｂｏｔｉｃｓ　Ｉｎｓｔｉｔｕｔｅ，Ｈａｒｂｉｎ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｈａｒｂｉｎ　１５０００１，Ｃｈｉｎａ）　

第一章. 第一章. VPDN与VPN技术概述

1. 第一节 什么是vpdn

VPDN全名为Virtual Private Dial-Up Networks 虚拟拨号专用网络，亦即利用公众电话网络（PSTN+公用数据网）的架构来构筑企业的专用网络。

2. 第二节 Vpdn与Vpn的区别

1. 1. VPN

传统的VPN（ Virtual Private Network ）系指电信网络架构提供者（Carrier Provider）利用Frame

Relay、tunnel技术或者是ATM的广域网络架构，提供虚拟的带宽享功能，达到企业无须自己投资昂贵网络与人力即可建构企业广域的专用数据、多媒体通讯网络。

2. 2. VPDN

Internet VPN：在 Internet 上，ISP亦可利用将VPN同样的观念应用在其主干网络上，提供企业以带宽共享的方式建构私有网络。

VPN架构均系建筑在物理链接（Physical Link）的网络架构上，即是说网络各点均要以专线固定连接的方式连结始可运作。故对于那些具有大量移动通讯使用者的企业而言，VPN 就不是那么恰当了！

因应上述需求，企业内部大量使用网际网络的技术来提供现有企业内部与外部网络信息的需求，故有Intranet、Extranet 市场的形成。 而在企业外部网络的应用上，因应网际网络的特质，无可避免的需考虑网际网络安全性、使用的方便性与周边应用软件、作业系统的配合性。

3. 3. 差异比较

网络功能 传统网络 VPN VPDN

Connection Dialup Connection 有 无 有

Leased Line Connection 有 有 有

Security Encryption 无 有 有

Authentication 无 有 有

Firewall 无 有 有

Bandwidth
