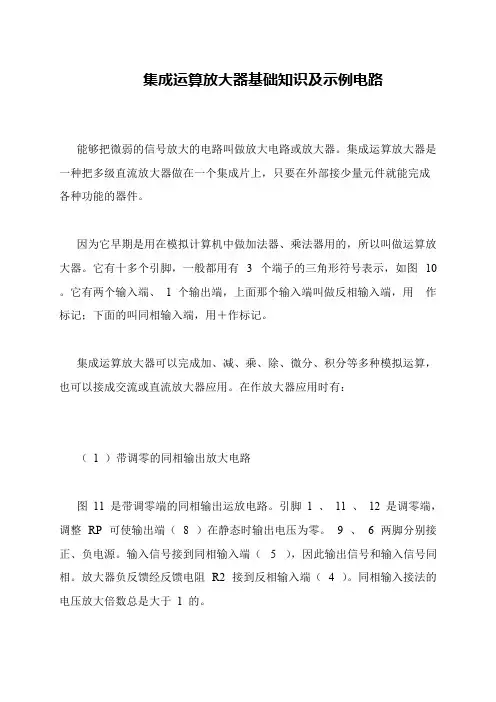

集成运算放大器基础知识及示例电路

 能够把微弱的信号放大的电路叫做放大电路或放大器。集成运算放大器是

一种把多级直流放大器做在一个集成片上，只要在外部接少量元件就能完成

各种功能的器件。 

 因为它早期是用在模拟计算机中做加法器、乘法器用的，所以叫做运算放

大器。它有十多个引脚，一般都用有 3 个端子的三角形符号表示，如图 10

。它有两个输入端、 1 个输出端，上面那个输入端叫做反相输入端，用 作

标记；下面的叫同相输入端，用＋作标记。 

 集成运算放大器可以完成加、减、乘、除、微分、积分等多种模拟运算，

也可以接成交流或直流放大器应用。在作放大器应用时有： 

 （ 1 ）带调零的同相输出放大电路

 图 11 是带调零端的同相输出运放电路。引脚 1 、 11 、 12 是调零端，

调整 RP 可使输出端（ 8 ）在静态时输出电压为零。 9 、 6 两脚分别接

正、负电源。输入信号接到同相输入端（ 5 ），因此输出信号和输入信号同

相。放大器负反馈经反馈电阻 R2 接到反相输入端（ 4 ）。同相输入接法的

电压放大倍数总是大于 1 的。

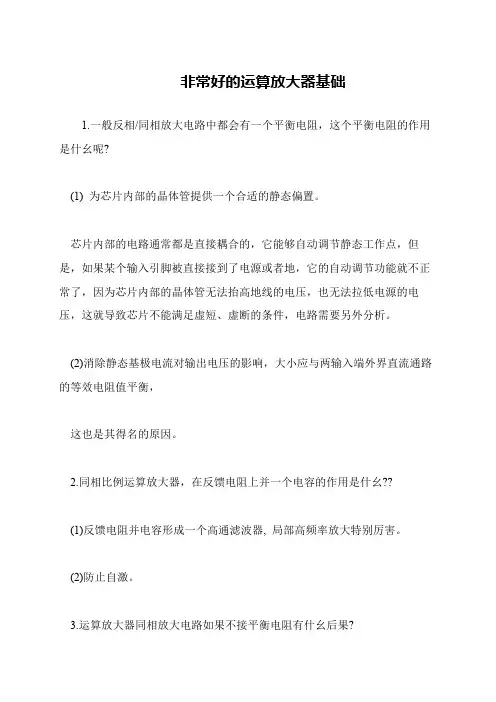

非常好的运算放大器基础

1.一般反相/同相放大电路中都会有一个平衡电阻，这个平衡电阻的作用

是什幺呢?

 (1) 为芯片内部的晶体管提供一个合适的静态偏置。

 芯片内部的电路通常都是直接耦合的，它能够自动调节静态工作点，但

是，如果某个输入引脚被直接接到了电源或者地，它的自动调节功能就不正

常了，因为芯片内部的晶体管无法抬高地线的电压，也无法拉低电源的电

压，这就导致芯片不能满足虚短、虚断的条件，电路需要另外分析。

 (2)消除静态基极电流对输出电压的影响，大小应与两输入端外界直流通路

的等效电阻值平衡，

 这也是其得名的原因。

 2.同相比例运算放大器，在反馈电阻上并一个电容的作用是什幺??

 (1)反馈电阻并电容形成一个高通滤波器, 局部高频率放大特别厉害。

 (2)防止自激。

 3.运算放大器同相放大电路如果不接平衡电阻有什幺后果?

数电模电基础知识总结

在电子技术的领域中，数字电子技术（数电）和模拟电子技术（模电）是两个至关重要的基础分支。无论是日常生活中的电子设备，还是复杂的工业控制系统，都离不开数电和模电的应用。接下来，让我们一同走进数电模电的世界，对其基础知识进行一番梳理和总结。

一、模拟电子技术基础知识

模拟电子技术主要处理连续变化的电信号，其信号的幅度、频率和相位等参数可以在一定范围内连续取值。

（一）半导体器件

半导体是模电的基础材料，常见的半导体器件有二极管、三极管和场效应管等。

二极管具有单向导电性，常用于整流、限幅和钳位等电路。三极管分为 NPN 型和 PNP 型，它可以实现电流放大作用，是放大器的核心元件。场效应管则具有输入电阻高、噪声低等优点，在集成电路中应用广泛。

（二）基本放大电路

放大电路是模电中的重要内容。共发射极放大电路、共集电极放大电路和共基极放大电路是常见的三种基本放大电路。共发射极放大电路具有较大的电压和电流放大倍数，但输入输出电阻适中；共集电极放大电路，又称射极跟随器，其输入电阻高，输出电阻低，电压放大倍数接近于 1，但电流放大倍数较大；共基极放大电路具有较大的频率响应和较宽的通频带。

（三）集成运算放大器

集成运放是一种高增益、高输入电阻、低输出电阻的直接耦合放大器。它在信号运算、处理和产生等方面有着广泛的应用。通过引入负反馈，可以实现加法、减法、积分、微分等运算功能。

（四）反馈电路

反馈在模电中起着重要的作用。正反馈可以使电路产生自激振荡，常用于正弦波振荡器中；负反馈可以改善放大电路的性能，如提高稳定性、改变输入输出电阻、减小非线性失真等。

（五）功率放大电路

功率放大电路的主要任务是在保证信号不失真的前提下，尽可能提高输出功率和效率。常见的功率放大电路有甲类、乙类和甲乙类功放。

（六）直流电源

直流电源包括电源变压器、整流电路、滤波电路和稳压电路等部分。它为电子设备提供稳定的直流电压。

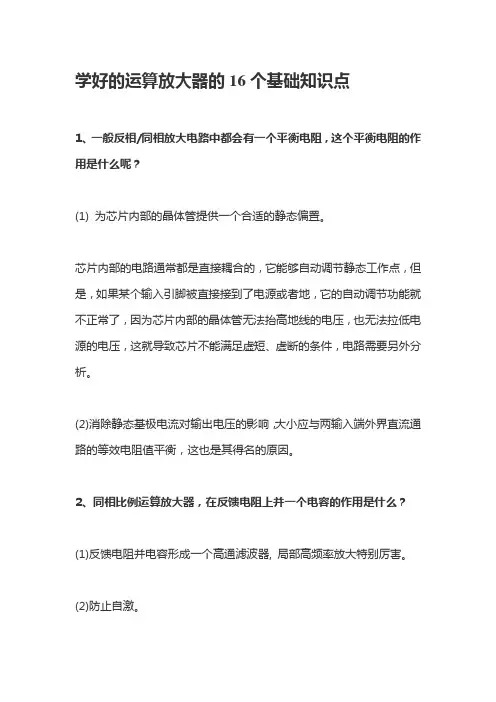

学好的运算放大器的16个基础知识点

1、一般反相/同相放大电路中都会有一个平衡电阻，这个平衡电阻的作用是什么呢？

(1) 为芯片内部的晶体管提供一个合适的静态偏置。

芯片内部的电路通常都是直接耦合的，它能够自动调节静态工作点，但是，如果某个输入引脚被直接接到了电源或者地，它的自动调节功能就不正常了，因为芯片内部的晶体管无法抬高地线的电压，也无法拉低电源的电压，这就导致芯片不能满足虚短、虚断的条件，电路需要另外分析。

(2)消除静态基极电流对输出电压的影响，大小应与两输入端外界直流通路的等效电阻值平衡，这也是其得名的原因。

2、同相比例运算放大器，在反馈电阻上并一个电容的作用是什么？

(1)反馈电阻并电容形成一个高通滤波器, 局部高频率放大特别厉害。

(2)防止自激。

3、运算放大器同相放大电路如果不接平衡电阻有什么后果？

(1)烧毁运算放大器，有可能损坏运放,电阻能起到分压的作用。

4、在运算放大器输入端上拉电容，下拉电阻能起到什么作用？

(1)是为了获得正反馈和负反馈的问题，这要看具体连接。比如我把现在输入电压信号，输出电压信号，再在输出端取出一根线连到输入段，那么由于上面的那个电阻，部分输出信号通过该电阻后获得一个电压值，对输入的电压进行分流，使得输入电压变小，这就是一个负反馈。因为信号源输出的信号总是不变的，通过负反馈可以对输出的信号进行矫正。

5、运算放大器接成积分器，在积分电容的两端并联电阻RF 的作用是什么？

(1) 泄放电阻，用于防止输出电压失控。

6、为什么一般都在运算放大器输入端串联电阻和电容？

(1)如果你熟悉运算放大器的内部电路的话，你会知道，不论什么运算放大器都是由几个几个晶体管或是MOS 管组成。在没有外接元件的情况下，运算放大器就是个比较器，同相端电压高的时候，会输出近似于正电压的电平，反之也一样……但这样运放似乎没有什么太大的用处，只有在外接电路的时候，构成反馈形式，才会使运放有放大，翻转等功能……
