房屋建筑学基础知识

3、 墙体

（1）墙体的分类:

按其在平面中的位置可分为内墙和外墙。凡位于房屋四周的墙称为外墙，其中位于房屋两端的墙称为山墙。凡位于房屋内部的墙称为内墙。外墙主要起围护作用，内墙主要分隔房间作用。另外沿建筑物短轴布置的墙称为横墙，沿建筑物长轴布置的称为纵墙。

按其受力情况可分为:承重墙和非承重墙。直接承受上部传来荷载的墙称为承重墙，而不承受外荷载的墙称为非承重墙。

按其使用的材料分为:砖墙、石墙、土墙及砌块和大型板材墙等。

对墙面进行装修的墙称为混水墙；墙面只做勾缝不进行其它装饰的墙称为清水墙。

根据其构造又分为:实体墙、空体墙和复合墙。实体墙由普通黏土砖或其它实心砖砌筑而成；空体墙是由实心砖砌成中空的墙体或空心砖砌筑的墙体；复合墙是指由砖与其它材料组合成的墙体。

（2）砖墙的厚度

砖墙的厚度符合砖的规格。砖墙的厚度一般以砖长表示，例如半砖墙、3/4砖墙、1砖墙、2砖墙等。其相应厚度为:115mm、（称12墙）178mm、（称18墙）240mm、（称24墙）365mm、（称37墙）490mm、（称50墙）

墙厚应满足砖墙的承载能力。一般说来，墙体越厚承载能力越大，稳定性越好。

砖墙的厚度应满足一定的保温、隔热、隔声、防火要求。一般讲，砖墙越厚，保温隔热效果越好。

（3）过梁与圈梁

过梁:其作用是承担门窗洞口上部荷载，并把荷载传递到洞口两侧的墙上。按使用的材料可分为:

钢筋混凝土过梁:当洞口较宽（大于1.5M），上部荷载较大时，宜采用钢筋混凝土过梁，两端深入墙内长度不应小于240 mm。

砖砌过梁:常见的有平拱砖过梁和弧拱砖过梁。

钢筋砖过梁:钢筋砖过梁是在门窗洞口上方的砌体中，配置适量的钢筋，形成能够承受弯矩的加筋砖砌体。

圈梁:为了增强房屋的整体刚度，防止由于地基不均匀沉降或较大的震动荷载对房屋引起的不利影响，常在房屋外墙和部分内墙中设置钢筋混凝土或钢筋砖圈梁。其一般设在外墙、内纵墙和主要内横墙上，并在平面内形成封闭系统。圈梁的位置和数量根据楼层高度、层数、地基等状况确定。

房屋建筑学3基础构造与墙体构造1

第一篇：房屋建筑学3基础构造与墙体构造1

基础构造

3.1 地基与基础的基本概念

3.1.1 地基的分类

基础：基础是建筑物的组成部分，它承受着建筑物的上部荷载，并将这些荷载传递给地基。

地基：支承建筑物重量的土层，地基不是建筑物的组成部分。

天然地基：凡天然土层本身具有足够的强度，能直接承受建筑荷载的地基称为天然地基。

人工地基：凡天然土层本身的承载能力弱，或建筑物上部荷载较大，须预先对土壤层进行人工加工或加固处理后才能承受建筑物荷载的地基称为人工地基。人工加固地基通常采用压实法、换土法、打桩法等。

3.1.2 地基与基础的设计要求

1、地基应具有足够的承载能力和均匀程度；

2、基础应具有足够的强度和耐久性；

3、经济技术要求。

3.2 基础的类型与构造

3.2.1 基础的埋深

基础的埋深：从设计室外地面至基础底面的垂直距离称为基础的埋置深度。基础埋深不超过5m时称为浅基础,基础埋深大于5m时称为深基础。基础埋深在一般情况下应不小于500mm。

3.2.2 基础的分类与构造

按材料及受力特点分类：

１、刚性基础：由砖石、毛石、素混凝土、灰土等刚性材料制作的基础，这种基础抗压强度高而抗拉、抗剪强度低。其基础底面尺寸的放大应根据材料的刚性角来决定。

刚性角：是指基础放宽的引线与墙体垂直线之间的夹角，如图3-2中的α角。凡受刚性角限制的基础称为刚性基础。

刚性角可以用基础放阶的级宽与级高之比值来表示。不同材料和不同基底压力应选用不同的宽高比（见教材表3-1）。

大放脚的做法一般采用每两皮砖挑出1/4砖长或每两皮砖挑出1/4与一皮砖挑出1/4砖长相间砌筑。

图3-2 刚性基础

２、柔性基础：用钢筋混凝土制作的基础。钢筋混凝土的抗弯性能和抗剪性能良好，可在上部结构荷载较大、地基承载力不高以及有水平力和力矩等荷载的情况下使用，为了节约材料可将基础做成锥形，但基础最薄处不得小于200mm；或做成阶梯形，但每级步高为300～500mm，故适宜在基础浅埋的场合下采用（图3-3）。

房屋建筑学

建筑：是指建筑物与构筑物的总称

高层建筑：建筑高度大于27m的住宅建筑

构件的耐火极限：在标准耐火试验条件下，建筑构件、配件或结构从受到人的作用时起，到失去承载能力，完整性或隔火作用时止所用时间，用小时表示

模数：是选定的尺寸单位，作为尺度协调中的增值单位

净高：按楼、地面面层（完成面）至吊顶、楼盖或屋盖地面之间的有效使用空间的垂直距离计算

层高：建筑物各层之间以楼、地面面层（完成面）计算的垂直距离

韵律:是物体各要素重复或渐变出现所形成的一种特性，这种有规律的变化和有秩序的重复所形成的节奏，能产生韵律感，给人以美的享受

基础：是房屋底部与地基接触的承重构件，它的作用是是把房屋上部何在传给地基

地基：是承受由基础传下的荷载的土体或岩体

现浇肋楼梁板：由板、梁、次梁先浇而成，根据受力情况的不同，可分为单向板肋楼梁板，双向肋楼梁板

井式楼板：当肋梁楼板两个方向的梁不分主次，高度相等，同位相交，呈井字形时，则称为井式楼板

无梁楼板：当楼板不设梁时，而将楼板直接支承在柱上时，则为无梁楼板，无梁楼板是一种双向受力的板柱结构

泛水：是指屋面与所有垂直墙面相交处的防水构造

正置式保温：将保温层放在结构层之上，防水层之下。成为封闭的保温层

倒置式保温：将保温层放在防水层之上，成为敞露的保温层

思考题

1. 影响房房间形状的因素有哪些？试举例说明为什么矩形房间被广泛采用?

因素：使用要求、结构要求与结构布置

原因：

1. 矩形平面体型简单，墙体平直，便于家具布置和设备的安排，以充分利用室内有效面积

2. 结构布置简单，便于施工

3. 矩形平面便于统一开间、进深，有利于平面及空间的组合 如学校、办公楼、旅馆等建筑采用矩形房间沿走道一侧或两侧布置，统一的开间和进深使建筑平面布置紧凑，用地经济

2. 房间尺寸指的是什么？确定房间尺寸应考虑哪些因素？

房间的尺寸是指房间的面宽和进深，而面宽常常是由一个或多个开间组成的。

______________________________________________________________________________________________________________

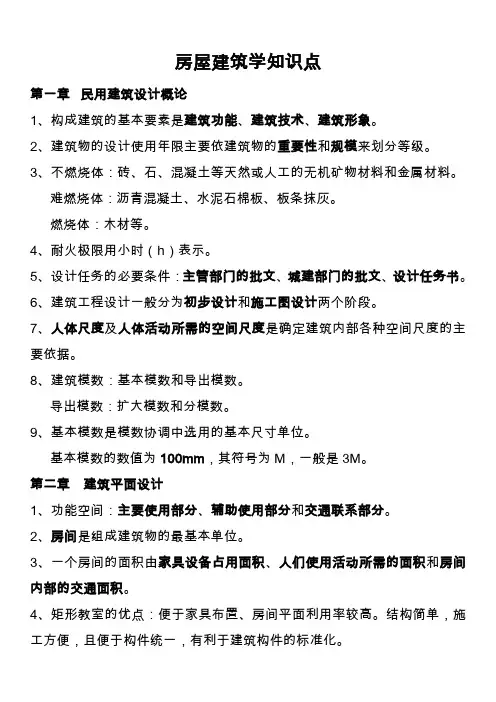

精品资料 房屋建筑学知识点

第一章 民用建筑设计概论

1、构成建筑的基本要素是建筑功能、建筑技术、建筑形象。

2、建筑物的设计使用年限主要依建筑物的重要性和规模来划分等级。

3、不燃烧体：砖、石、混凝土等天然或人工的无机矿物材料和金属材料。

难燃烧体：沥青混凝土、水泥石棉板、板条抹灰。

燃烧体：木材等。

4、耐火极限用小时（h）表示。

5、设计任务的必要条件：主管部门的批文、城建部门的批文、设计任务书。

6、建筑工程设计一般分为初步设计和施工图设计两个阶段。

7、人体尺度及人体活动所需的空间尺度是确定建筑内部各种空间尺度的主要依据。

8、建筑模数：基本模数和导出模数。

导出模数：扩大模数和分模数。

9、基本模数是模数协调中选用的基本尺寸单位。

基本模数的数值为100mm，其符号为M，一般是3M。

第二章 建筑平面设计

1、功能空间：主要使用部分、辅助使用部分和交通联系部分。

2、房间是组成建筑物的最基本单位。

3、一个房间的面积由家具设备占用面积、人们使用活动所需的面积和房间内部的交通面积。

4、矩形教室的优点：便于家具布置、房间平面利用率较高。结构简单，施工方便，且便于构件统一，有利于建筑构件的标准化。 ______________________________________________________________________________________________________________

精品资料 5、《中小学校设计规范》：第一排课桌前沿与黑板的水平距离不宜小于2.2m；最后一排课桌的后沿与黑板的水平距离小学不宜大于8m，中学不宜大于9m；前排边座座椅与黑板远端的水平视角不应小于30°。
