上海民办风范中学物理电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

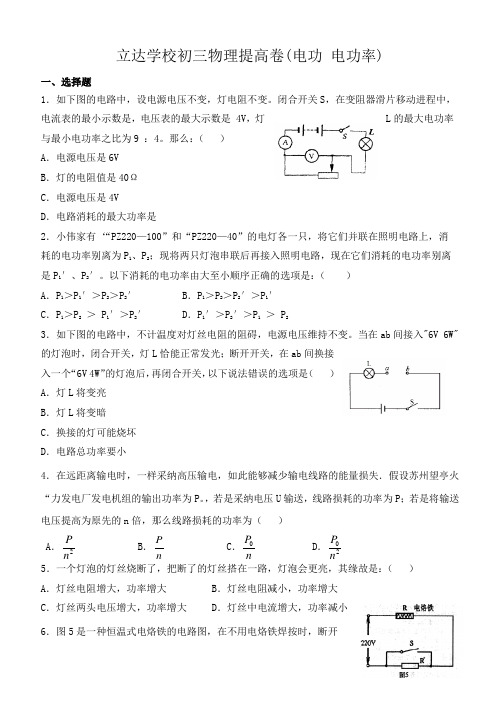

立达学校初三物理提高卷(电功 电功率)一、选择题1．如下图的电路中，设电源电压不变，灯电阻不变。

闭合开关S ，在变阻器滑片移动进程中，电流表的最小示数是，电压表的最大示数是 4V ，灯 L 的最大电功率与最小电功率之比为9 ：4。

那么：（ ） A ．电源电压是6V B ．灯的电阻值是40Ω C ．电源电压是4VD ．电路消耗的最大功率是2．小伟家有‘“PZ220—100”和“PZ220—40”的电灯各一只，将它们并联在照明电路上，消 耗的电功率别离为P 1、P 2；现将两只灯泡串联后再接入照明电路，现在它们消耗的电功率别离 是P 1′、P 2′。

以下消耗的电功率由大至小顺序正确的选项是：（ ） A ．P 1＞P 1′＞P 2＞P 2′ B ．P 1＞P 2＞P 2′＞P 1′ C ．P 1＞P 2 ＞ P 1′＞P 2′ D ．P 1′＞P 2′＞P 1 ＞ P 23．如下图的电路中，不计温度对灯丝电阻的阻碍，电源电压维持不变。

当在ab 间接入"6V 6W"的灯泡时，闭合开关，灯L 恰能正常发光；断开开关，在ab 间换接入一个“6V 4W ”的灯泡后，再闭合开关，以下说法错误的选项是（ ） A ．灯L 将变亮 B ．灯L 将变暗 C ．换接的灯可能烧坏 D ．电路总功率要小4．在远距离输电时，一样采纳高压输电，如此能够减少输电线路的能量损失．假设苏州望亭火“力发电厂发电机组的输出功率为P 。

，若是采纳电压U 输送，线路损耗的功率为P ；若是将输送电压提高为原先的n 倍，那么线路损耗的功率为（ ） A ．2P n B ．PnC ．0P nD ．02P n 5．一个灯泡的灯丝烧断了，把断了的灯丝搭在一路，灯泡会更亮，其缘故是：（ ） A ．灯丝电阻增大，功率增大 B ．灯丝电阻减小，功率增大 C ．灯丝两头电压增大，功率增大 D ．灯丝中电流增大，功率减小 6．图5是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S ，使它处于保温状态；需要焊接时，闭合开关S 就能够专门快达到 焊接温度．假设电烙铁的规格是“220V 40W ”，且R ′=R ．那么保温时 电路消耗的总功率为（ ） A ．20WB ．40WC ．60WD ．80W7．图6是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

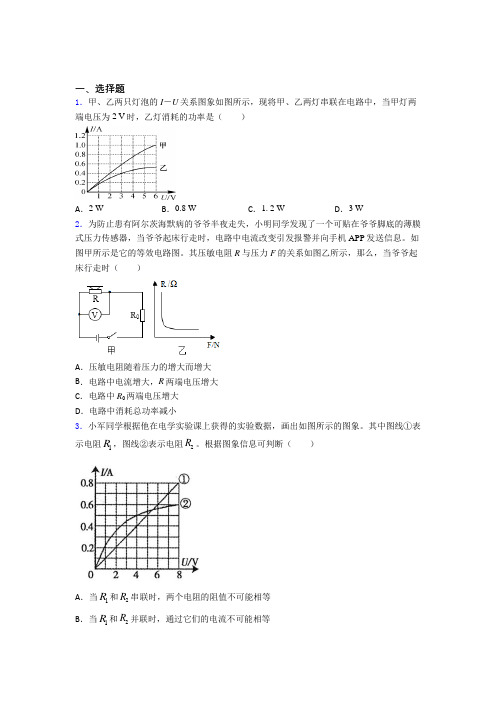

一、选择题1．甲、乙两只灯泡的I －U 关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V 时，乙灯消耗的功率是（ ）A ．2 WB ．0.8 WC ．1. 2 WD ．3 W2．为防止患有阿尔茨海默病的爷爷半夜走失，小明同学发现了一个可贴在爷爷脚底的薄膜式压力传感器，当爷爷起床行走时，电路中电流改变引发报警并向手机APP 发送信息。

如图甲所示是它的等效电路图。

其压敏电阻R 与压力F 的关系如图乙所示，那么，当爷爷起床行走时（ ）A ．压敏电阻随着压力的增大而增大B ．电路中电流增大，R 两端电压增大C ．电路中R 0两端电压增大D ．电路中消耗总功率减小3．小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图象。

其中图线①表示电阻1R ，图线②表示电阻2R 。

根据图象信息可判断（ ）A ．当1R 和2R 串联时，两个电阻的阻值不可能相等B ．当1R 和2R 并联时，通过它们的电流不可能相等C ．当1R 和2R 串联在电压为9V 电路中，电路中总功率为4.5WD ．当1R 和2R 并联在电压为4V 电路中，电路中总功率为3.2W4．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U 形管内的液柱可以显示空气温度的变化。

小华将两套装置分别接到电压相同的电源上，来探究“电流通过导体产生热量的多少跟什么因素有关”。

得出四个结论：①甲图实验装置是控制电压、通电时间一定时，探究电热与电流的关系；②乙图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系；③甲图中闭合开关后，A 管中液面上升较快；④乙图中闭合开关后，A 管中液面上升较快。

以上结论正确的是（ ）A ．只有①②B ．只有①④C ．只有②③D ．只有③④5．定值电阻R 1标有“10Ω 1A ”字样，R 2标有“15Ω 0.6A ”字样，将R 1、R 2接入由一个开关和电压恒定的电源组成的电路，在保证电路完全的情况下，下列说法正确的是（ ） A ．R 1、R 2并联时，通过干路的最大电流为1.6AB ．R 1、R 2并联时，R 2的最大功率为9WC ．R 1、R 2串联时，电源电压最大为19VD ．R 1、R 2串联时，R 1的最大功率为3.6W6．有两个电路元件A 和B ，流过元件的电流与其两端电压的关系如图甲所示。

上海物理电功率单元测试卷（解析版）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．P L ＝U L ′I ′＝4.5V×0.3A ＝1.35W 。

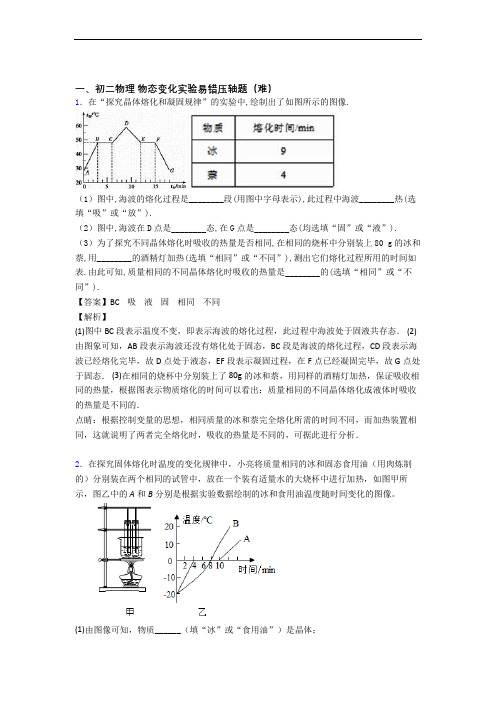

一、初二物理物态变化实验易错压轴题（难）1．在“探究晶体熔化和凝固规律”的实验中,绘制出了如图所示的图像.（1）图中,海波的熔化过程是________段(用图中字母表示),此过程中海波________热(选填“吸”或“放”).（2）图中,海波在D点是________态,在G点是________态(均选填“固”或“液”). （3）为了探究不同晶体熔化时吸收的热量是否相同,在相同的烧杯中分别装上80 g的冰和萘,用________的酒精灯加热(选填“相同”或“不同”),测出它们熔化过程所用的时间如表.由此可知,质量相同的不同晶体熔化时吸收的热量是________的(选填“相同”或“不同”).【答案】BC 吸液固相同不同【解析】(1)图中BC段表示温度不变，即表示海波的熔化过程，此过程中海波处于固液共存态． (2)由图象可知，AB段表示海波还没有熔化处于固态，BC段是海波的熔化过程，CD段表示海波已经熔化完毕，故D点处于液态，EF段表示凝固过程，在F点已经凝固完毕，故G点处于固态． (3)在相同的烧杯中分别装上了80g的冰和萘，用同样的酒精灯加热，保证吸收相同的热量，根据图表示物质熔化的时间可以看出：质量相同的不同晶体熔化成液体时吸收的热量是不同的．点睛：根据控制变量的思想，相同质量的冰和萘完全熔化所需的时间不同，而加热装置相同，这就说明了两者完全熔化时，吸收的热量是不同的，可据此进行分析．2．在探究固体熔化时温度的变化规律中，小亮将质量相同的冰和固态食用油（用肉炼制的）分别装在两个相同的试管中，放在一个装有适量水的大烧杯中进行加热，如图甲所示，图乙中的A和B分别是根据实验数据绘制的冰和食用油温度随时间变化的图像。

(1)由图像可知，物质______（填“冰”或“食用油”）是晶体；(2)大烧杯中装有适量的水，其中的“适量”指的是______；(3)两种物质全部熔化后，继续对烧杯中的水加热至沸腾并持续一段时间，发现两个试管中的液体都不会沸腾，试管中的水不能沸腾的原因是______，食用油不能沸腾的原因是温度无法达到______。

上海民办立达中学物理第十三章电路初探单元综合测试（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。

电功率单元测试题及答案一、选择题1. 电功率的单位是（）A. 瓦特（W）B. 焦耳（J）C. 安培（A）D. 伏特（V）2. 一个电阻为10Ω的纯电阻电路，通过的电流为2A，其功率为（）A. 20WB. 40WC. 30WD. 10W3. 电功率的计算公式为（）A. P = IVB. P = I^2RC. P = V^2/RD. 所有选项都是二、填空题4. 在纯电阻电路中，电功率P等于电压U与电流I的乘积，即P = ________。

5. 电功率的计算公式P = V^2/R适用于__________电路。

三、简答题6. 请简述电功率与电能的关系。

四、计算题7. 一个电热器的电阻为50Ω，接入220V的电路中，求其功率。

五、实验题8. 设计一个实验来测量小灯泡的功率，并简述实验步骤。

答案：一、1. A2. B3. D二、4. UI5. 纯电阻三、6. 电功率是单位时间内电能的消耗量，电能是电功率在时间上的积累。

四、7. 根据公式P = UI = I^2R，首先计算电流I = U/R = 220V / 50Ω= 4.4A，然后计算功率P = I^2R = 4.4^2 * 50Ω = 968W。

五、8. 实验步骤：a. 准备一个已知电阻值的灯泡、电流表、电压表、电源和导线。

b. 将灯泡、电流表、电压表串联接入电路。

c. 打开电源，记录电流表和电压表的读数。

d. 根据公式P = UI计算灯泡的功率。

上海民办华育中学物理电功率单元达标训练题（Word版含答案）一、初三物理电功率易错压轴题（难）1．小灯泡的额定功率是()-U U UR额额。

如图甲所示是小明同学测定额定电压为2.5V，额定功率不大于1 W的小灯泡功率的实物连接图。

（1）在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处∶①_____________________；② _______________________。

（2）改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是______（填写选项中的字母）。

A．小灯泡短路B．连接小灯泡的导线接触不良C．滑动变阻器接入电路的电阻过大（3）小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上（如图乙所示）。

下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容。

次数小灯泡两端电压U/V通过灯丝电流I/A小灯泡的电功率P/W_____123分析数据后得到小灯泡的额定电流为___ A，额定功率为________W。

（4）实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为_____W。

【答案】滑动变阻器连接成两个下接线柱电流表正负接线柱接反了C 亮度0.30 0.75 0.45【解析】【分析】【详解】(1)[1][2]小明连接好的电路中存在错误或不妥之处，其中滑动变阻器连接成两个下接线柱，电流表正负接线柱接反了。

(2)[3]改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是滑动变阻器接入电路的电阻过大，电路电流过小；而小灯泡短路则电压表无示数，连接小灯泡的导线接触不良则电流表无示数；故选C。

(3)[4]小明在老师指导下设计记录数据及现象的表格，阴影处所缺内容应为小灯泡的发光情况。

[5][6]分析数据可知，小灯泡两端电压越大，则通过的电流也越大，小灯泡的额定电压为2.5V，在记录数据中居中，故小灯泡的额定电流为0.30A，额定功率为P=UI=2.5V⨯0.30A=0.75W(4)[7]实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，滑动变阻器消耗的功率为222000220000()()24U U UP UI RR R RR RR R RR R====-++++当滑动变阻器接入阻值与定值电阻相同时，滑动变阻器消耗功率最大，为2．211=U UP UI UR-=小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V），一个电流表，一个电压表，滑动变阻器“20Ω 2A”，小灯泡（额定电压2.5V，额定功率小于1.2W），一个阻值已知的定值电阻R0，开关及导线若干。

可编辑修改精选全文完整版九年级物理第十八章《电功率》单元综合复习练习题（含答案）一、单项选择题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．下列有关数据符合实际的是（）A．家用电饭锅正常工作时的电流约为4AB．家用冷暖空调的功率约为200WC．一个机械经改进后其效率可达100%D．一名中学生从一楼登上三楼克服自身重力做的功约为300J3．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移4．如图所示电路，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R规格为“20Ω1A”，定值电阻R0的规格为“10Ω0.5A”。

为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（）A．变阻器R接入电路阻值变化范围为2Ω~20ΩB．电流表示数允许变化范围是0.2A~0.5AC．电路消耗的最小电功率为1.2WD．电阻R0消耗的最小电功率为0.9W5．中国力争在2030年前实现“碳达峰”。

为了践行绿色低碳发展，我市推行纯电动汽车（如图）。

汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能6．用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。

以下说法中不正确的是（）A．观察温度计的示数比较电流产生的热量B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系D．甲、乙两瓶中可以装质量相同的不同液体7．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次8．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W 9．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2PB．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25PD．当它消耗的电能增加时，它的功率一定增大10．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。
