LED电源技术调研
摘要：本文首先通过对LED电源的现状分析，然后结合LED的特点进行分析，论述。在此基础上，总结出LED电源的技术参数要求。本文可作为后续LED电源设计开发工作继续进行的理论基础。
关键词：标准 LED VI曲线 效率 光通量效率曲线 恒流 功率因数 EMC
LED电源的现状分析
1）LED电源的现状
LED电源也是一个配套产品,现在做LED电源的人确实很多,但是能做好的却不多。
主要原因：
1. 生产LED照明及相关产品的公司的技术人员对开关电源的了解不够，做出的电源是可以正常工作，但一些关键性的评估及电磁兼容的考虑不够，还是有一定得隐患。
2. 大部分LED电源生产企业都是从普通的开关电源转型过来做LED电源，对LED的特点及使用认识还不够。
3. 现在关于LED的标准几乎没有，大部分都是参考开关电源和电子整流器的标准。
4. 现在大部分LED电源没有统一，所以量大部分都比较小。采购量小，价格就偏高，而且元器件供应商也不太配合。
在市场LED产品如火如荼的发展态势下，就LED驱动电源企业而言，目前面临几个挑战。
1. LED电源的稳定性：宽电压输入，高温和低温工作，温度保护等问题都没有一一解决。
2. 首先是驱动电路整体寿命，尤其是关键器件如：电容在高温下的寿命直接影响到电源的寿命。
3. 是LED驱动器应挑战更高的转换效率，尤其是在驱动大功率LED时更是如此，因为所有未作为光输出的功率都作为热量耗散，电源转换效率的过低，影响了LED节能效果的发挥。
4. 目前在功率较小(1-5W)的应用场合，恒流驱动电源成本所占的比重已经接近1/3，已经接近了光源的成本，一定程度上影响了市场推广。 选择和设计LED电源必须考虑的问题
1）LED的特点分析：
LED由于环保、寿命长、光电效率高等众多优点，近年来在各行业应用得以快速发展，LED的驱动电源更成了关注热点，理论上，LED的使用寿命在10万小时以上，但在实际应用过程中，由于驱动电源的设计及驱动方式选择不当，使LED极易损坏。

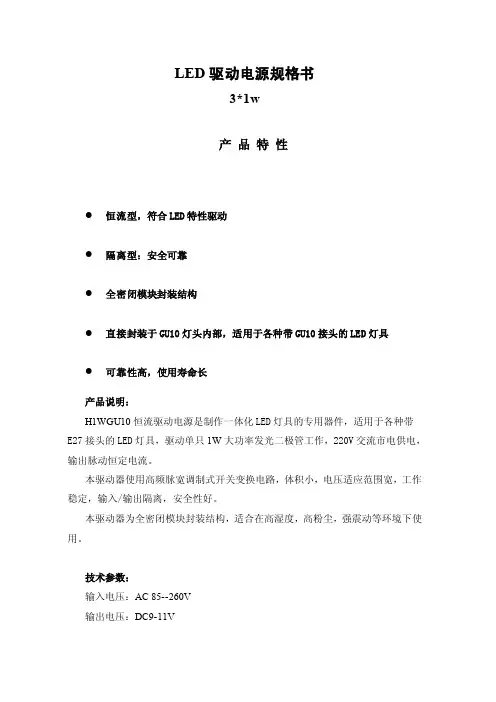

LED驱动电源规格书
3*1w
产 品 特 性
恒流型，符合LED特性驱动
隔离型：安全可靠
全密闭模块封装结构
直接封装于GU10灯头内部，适用于各种带GU10接头的LED灯具
可靠性高，使用寿命长
产品说明：
H1WGU10恒流驱动电源是制作一体化LED灯具的专用器件，适用于各种带
E27接头的LED灯具，驱动单只1W大功率发光二极管工作，220V交流市电供电，
输出脉动恒定电流。
本驱动器使用高频脉宽调制式开关变换电路，体积小，电压适应范围宽，工作
稳定，输入/输出隔离，安全性好。
本驱动器为全密闭模块封装结构，适合在高湿度，高粉尘，强震动等环境下使
用。
技术参数：
输入电压：AC 85--260V
输出电压：DC9-11V 输出电流：280-330mA
效率：>70%
驱动管数：3只1W
使用温度：-20-60℃
模块体积：如图所示
输出线长： 50MM，剥线长3MM
使用方法：
本模块有4根引出线，2根白色线是输入线，接交流电，红/白线是输出线，
红线接发光管正极，白线接发光管负极，驱动3只1瓦大功率发光二极管工作。
使用注意事项：
使用本模块时必须接好发光管再接通电源，不能长时间空载通电。
产品展示图

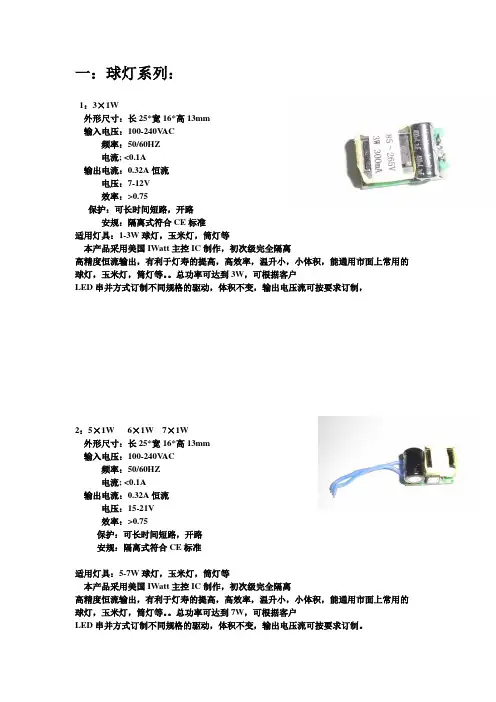

一：球灯系列：
1：3×1W
外形尺寸：长25*宽16*高13mm
输入电压：100-240VAC
频率：50/60HZ
电流; <0.1A
输出电流：0.32A恒流
电压：7-12V
效率：>0.75
保护：可长时间短路，开路
安规：隔离式符合CE标准
适用灯具：1-3W球灯，玉米灯，筒灯等
本产品采用美国IWatt主控IC制作，初次级完全隔离
高精度恒流输出，有利于灯寿的提高，高效率，温升小，小体积，能通用市面上常用的
球灯，玉米灯，筒灯等。。总功率可达到3W，可根据客户
LED串并方式订制不同规格的驱动，体积不变，输出电压流可按要求订制，
2：5×1W 6×1W 7×1W
外形尺寸：长25*宽16*高13mm
输入电压：100-240VAC
频率：50/60HZ
电流; <0.1A
输出电流：0.32A恒流
电压：15-21V
效率：>0.75
保护：可长时间短路，开路
安规：隔离式符合CE标准
适用灯具：5-7W球灯，玉米灯，筒灯等
本产品采用美国IWatt主控IC制作，初次级完全隔离
高精度恒流输出，有利于灯寿的提高，高效率，温升小，小体积，能通用市面上常用的
球灯，玉米灯，筒灯等。。总功率可达到7W，可根据客户
LED串并方式订制不同规格的驱动，体积不变，输出电压流可按要求订制。 3：5×1W 6×1W 7×1W
外形尺寸：长33*宽21*高16mm
输入电压：100-240VAC
频率：50/60HZ
电流; <0.1A
输出电流：0.32A恒流
电压：15-21V
效率：>0.8
保护：可长时间短路，开路
安规：隔离式符合CE标准
.
Word专业资料 恒流案大全
恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源，就是用一只恒流二极管。实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。
最常用的简易恒流源如 图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。
这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。同时不同的工作电流下，这个电压也会有一定的波动。因此不适合精密的恒流需求。
为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。
电流计算公式为：
I = Vin/R1
.
Word专业资料
这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。如图(3)所示：
电流计算公式为：I = (Vd-Vbe)/R1
.
