期末测试卷2
一、选择题（每题2分，共50分）
下列各题A） 、B）、C）、D）四个选项中，只有一个选项是正确的，请将正确的选项涂 写在答题卡相应位置上，答在试卷上不得分。（1）在给图层命名时，哪个图层名不会被改名（ ）。
A）Standard层
B）0层
C）Unnamed层
D）default层
（2）创建一个圆与已知圆同心，可以使用哪个修改命令（ ）。 A）阵列 B）复制 C）镜像 偏移 D）
[]命令中的增量]选项。 （3）（ ）对象可以执行[拉长 A）矩形 ）圆B ）圆柱C D）弧
）。 ]（4）[命令行对话框与绘图窗口切换的快捷键是（
F1 A）F7 ）BF2 C）F4
） D
。 A3（5）图纸的尺寸是（ ）mm ）A841x1189 B420x594） 420x297）C ）D210x297
）。 软件图形文件的备份文件格式是：（Autocad）6（．
A）*.bak B）*.dwg C）*.dwt D）*.shx
（7）AutoCAD系统为我们提供了两个虚拟的计算机绘图设计空间是（ ）。
A）模型空间和图纸空间
B）模型空间和绘图空间
C）图纸空间和绘图空间
D）打印空间和图纸空间
（8）AutoCAD用于实心体之间对齐的命令是（ ）。
A）MOVE
B）ALIGN
C）3DARRAY
D）MIRROR3D
（9）布尔中差集的命令是（ ）。
A） S B） SU C） UNI D）EXT
（10）LINE命令绘制的直线可以通过（ ）命令变为多段线。
A）CHANGE B） PEDIT C） OFFSET D）PROPERTIES
ＵＣＳ中的＂Ｓ＂是（ ）单词的缩写。 （11）A）system
Auto CAD 2010实用教程
主 编 彭德林
副主编 王宏玉 周佳星
主 审 XXX
中国水利水电出版社内容简介
目前，国内多数高职院校的机械、建筑和数码艺术专业都开设了CAD的相关课程。为了帮助高职院校的教师和学生更好地进行教学，我们组织了多名高校中从事多年CAD教学的一线教师编写了此书。他们既有丰富的教学经验，又有运用AutoCAD的实际工作经验，因此，本书将教学和应用进行了科学的结合，更加适合高职院校的教学需求。
本书重点介绍了AutoCAD 2010中文版的主要功能及各种基本用法、操作技巧和应用实例。全书分为8章，包含AutoCAD概述，平面图形的绘制，平面图形的编辑，尺寸标注，文字、图块、图层管理、设计中心，平面图形绘制实例，三维实体的绘制，三维图形绘制实例等。在讲解过程中，注意由浅入深，从易到难，各章节既相对独立又前后关联。本书内容翔实，图文并茂，语言简洁，思路清晰。可以作为机械设计、印刷、建筑设计和广告设计初学者的基础教材，也可作为图形设计技术人员的参考书。 前言
自从1982年美国Autodesk公司推出AutoCAD 1.0开始，经过多次版本升级，目前AutoCAD已经成为具有二维绘图和三维设计、渲染等强大功能的应用最为广泛的绘图软件。该软件不仅在机械、电子和建筑等工程设计领域得到了大规模的应用，而且在航空航海、地理、气象、广告设计等领域也得到了大量的应用。
目前，国内多数高职院校的机械、建筑和数码艺术专业都开设了CAD的相关课程。为了帮助高职院校的教师和学生更好地进行教学，我们组织了多名高校中从事多年CAD教学的一线教师编写了此书。他们既有丰富的教学经验，又有运用AutoCAD的实际工作经验，因此，本书将教学和应用进行了科学的结合，更加适合高职院校的教学需求。
本书重点介绍了AutoCAD 2010中文版的主要功能及各种基本用法、操作技巧和应用实例。全书分为8章，包含AutoCAD概述，平面图形的绘制，平面图形的编辑，尺寸标注，文字、图块、图层管理、设计中心，平面图形绘制实例，三维实体的绘制，三维图形绘制实例等。在讲解过程中，注意由浅入深，从易到难，各章节既相对独立又前后关联。本书内容翔实，图文并茂，语言简洁，思路清晰。可以作为机械设计、印刷、建筑设计和广告设计初学者的基础教材，也可作为图形设计技术人员的参考书。

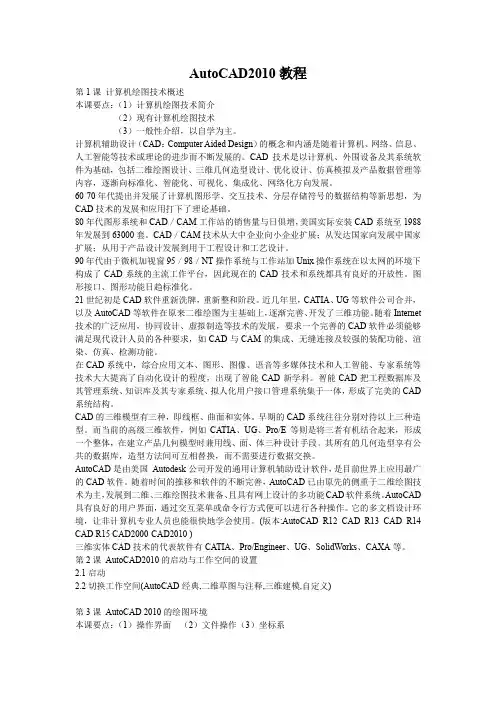

AutoCAD2010教程
