(完整版)光学、透镜经典作图题

光学作图练习第1页（共2页） F F

F

F 光学作图题专练

（一）光的反射做图

1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。

提示：光线与镜面夹角是30°，有A、B两种情况：

30 30

A B

2. 请你确定图中平面镜的位置

3.请你在黑箱中填入合适的镜面，并将光路补充完整

4、作出下列反射光路。

（二）光的折射作图

1.大致确定从水中S点发出的光进入空气中的光路，并在图中画出来．

2. 一束光线AO从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。

3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图．

4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向．

3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。

（三）平面镜成像做图

1.如图所示，S是一点光源，试作出反射光过点A的光线。

2.如图所示是由发光点S发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置

3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为_______。

4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。

5、在图中S为一光源，要使它发出的光线经镜面反射后通过P点，试做出光路图。

6、如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。

1．完成下列关于透镜的光路：

2．发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线

3．处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置.

4．画出下列各图中光线经过玻璃砖的光路

5、如图为一冰块中有一长方形气泡，画出这条光线的折射光线.

6、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路

7、在图中的虚线框内填入适当类型的透镜，并完成光路图。 F F F F F F F F F F 2f 2f

F F F F F F F F F F

A S

A‘

B‘ B

A

A

F F F F F F

一．作图题

1．作出下列各图的入射光线（或反射光线、镜面），并标出第1、2图的入射角、反射角。

2．作出下列各图的入射光线（或折射光线），并标出第1、2图的入射角、折射角。

3．如图1所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过Ａ点的光线。

4．根据平面镜成像的特点，在图2中作出物体AB在平面镜MN中的像(要求保留作图痕迹)。

5．在图3、图4中完成光路。

例1. 一束光线射到平面镜上，与镜面的夹角是30°，则反射光线与入射光线的夹角是（ ）

A. 60° B. 90° C. 120° D. 150°

1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。

30 30

A B

2. 一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________

(完整版)光学、透镜经典作图题

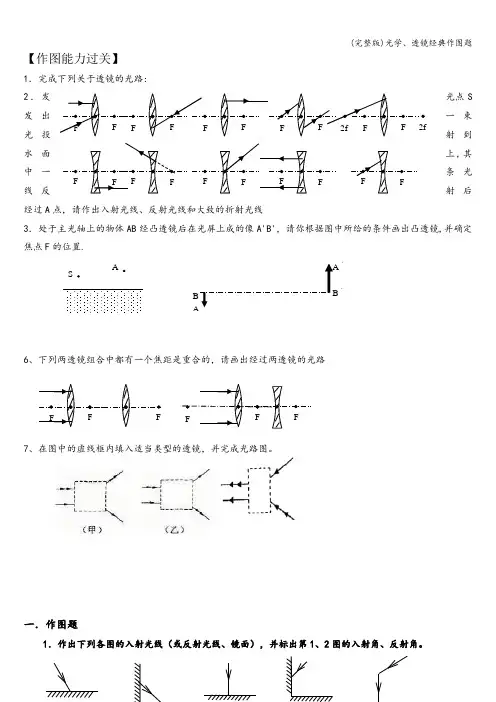

【作图能力过关】

1．完成下列关于透镜的光路:

2．发光点S发出一束光投射到水面上,其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线

3．处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜,并确定焦点F的位置.

6、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路

7、在图中的虚线框内填入适当类型的透镜，并完成光路图。

一．作图题

1．作出下列各图的入射光线（或反射光线、镜面），并标出第1、2图的入射角、反射角。

F F F

F F

F F

F F F 2f

2f

F F F F F F F F F F

A S

A‘

B‘ B

A

F F F F F F (完整版)光学、透镜经典作图题

2．作出下列各图的入射光线(或折射光线），并标出第1、2图的入射角、折射角。

3．如图1所示S为发光点，MN为平面镜,请画出由S点发出并经平面镜反射后通过Ａ点的光线。

4．根据平面镜成像的特点，在图2中作出物体AB在平面镜MN中的像（要求保留作图痕迹)。

5．在图3、图4中完成光路。

例1. 一束光线射到平面镜上,与镜面的夹角是30°，则反射光线与入射光线的夹角是（ )

A。 60° B. 90° C。 120° D. 150°

1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________.

30

30

A B

2. 一束光线射到平面镜上,与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______,反射光线和入射光线夹角是________

初中物理光学作图题集训题30道

1. 画出图中S发出的光线经平面镜反射后过P点的光路．

2. 请利用平面镜成像的特点在图中作出从光源S发出的一条光线经平面镜反射后过A点的光路图。

3. 有一光源S在平面镜前，射向平面镜的两束光线被反射后反射光如图所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。

4. 请在图中画出对应的入射光线。

5. 如图所示，一束光线AO从空气斜射入水中，请画出法线和折射光线的大致方向

6. 完成下面作图：(1)如图甲，路灯下站着小芳，小刚，请根据两人的影长，标出图中路灯灯泡S的位置．

(2)一条光线照射到水面发生反射和折射，这条光线经水面折射后的 光线如图所示．请在图乙中画出它的入射光线和反射光线的大致方向．

7. 如图中的平面镜与水平面的夹角为30°，入射光线平行于水平面，请作出相应的反射光线，并标出反射角的大小。

8. 如图所示，𝑂𝐴′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

9. 站在岸上的人看到平静水面下有一静止的物体，如图所示，请画出该物体实际所在的大致位置(保留作图痕迹)。

10. 小明站在水池旁观赏游鱼，恰好看见一只蜻蜓飞过，分别用A代表小明的眼睛、B代表看到的鱼、C代表蜻蜓，请画出小明看见蜻蜓和水中鱼的光路图，并用“D”大致标出鱼在池水里的实际位置。(保留作图痕迹)

11. 如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角。

12. 完成下面作图：(1)如图甲，路灯下站着小芳，小刚，请根据两人的影长，标出图中路灯灯泡S的位置

(2)现在时刻是下午的2点40分，请在图乙画出此刻从时钟正对面竖直墙上的镜子里看见的时针和分针的位置．(说明：①注意分针要比时针长；②时针只要画在对应的区间范围内即可．

(3)一条光线照射到水面发生反射和折射，这条光线经水面折射后的 光线如图所示．请在图丙中画出它的入射光线和反射光线的大致方向
