塔式起重机专项施工方案

塔式起重附着施工方案

1 xx塔式起重机附墙架施工

专

项

施

工

方

案

南通清华建设工程有限公司

二0一四年三月二十日

目 录 塔式起重附着施工方案

2 一、工程项目概况.................................................... 3

1．1、责任主体...................................................... 3

1．2、工程项目概.................................................... 3

1．3、工程项目设备布设概况.......................................... 3

二、QTZ63塔吊布置及性能概况 ........................................ 4

2．1、QTZ63塔吊布置 ................................................ 4

2．2、QTZ63塔吊性能概况 ............................................ 5

三、纽约时代广场东、西区QTZ63塔机附着计算书........................ 8

3．1、东区1#楼QTZ63塔机附着计算书 ................................. 8

3．2、东区2#楼QTZ63塔机附着计算书 ................................ 16

3．3、西区1#楼QTZ63塔机附着计算书 ................................ 24

3．4、西区2#楼QTZ63塔机附着计算书 ................................ 32

宁兴﹒城市花园B3～B6楼工程塔吊

安装与拆除专项施工方案

一、工程概况

1、单位工程情况：宁兴﹒城市花园项目我单位承建的高层单体为B3～B6，均为框架结构住宅楼。

2、B3、B4是建筑高度为68.65m的22层建筑，塔吊高度79m；B5、B6是建筑高度为100.25m的34层建筑，塔吊高度110m。

二、塔吊选择及布置

本工程根据施工现场及房屋结构特点，在B3、B4南侧各安装一台塔式起重机，起重机型号为QTZ63，在B6东南侧安装一台塔式起重机（与B5共用），起重机型号为QTZ63(5510)。塔吊具体布置见施工平面布置附图，塔吊桩位图见计算书。

⑴、根据现场的具体情况和塔式起重机租售企业提供的资料，B3、B4塔吊基础的截面尺寸为5000*5000*1000mm，采用C30钢筋混凝土；B6塔吊基础的截面尺寸为5000*5000*1350mm，采用C25钢筋混凝土，承台由4根桩支撑。

⑵、桩计算（详见计算书） B3、B4塔吊有效桩长为24ｍ，B6塔吊有效桩长为30ｍ，Φ700钻孔灌注桩，混凝土为C30。

⑶、附着架设置

B3、B4附着架设置于10层(建筑27.80ｍ)、16层(45.20ｍ)、21层(59.70ｍ); B6附着架设置于11层(建筑29.90ｍ)、18层(49.50ｍ)、25层(69.10ｍ)、32层(88.70ｍ)。

三、安装准备工作

1、安装队伍必须具备相应的安装资质，安拆人员应持证上岗，组织搭拆人员学习本机安装工艺流程，熟悉本机安装形式、安装方法、安装高度和应该注意的安全事项及技术要求，技术负责人参加本次人员的安全技术交底，使每一个参加安装人员明白安装过程中的任务和注意事项。

2、清除残留现场障碍物，设置好塔吊电源配电箱，对零件进场运输路线应预先选择好最佳行车路线。

3、准备吊装铁丝、杉木、钢丝绳等常用工具，备好安装使用的安全保护设施，如防护用品、绳扣、保险带。立塔时要一台12ｔ以上的汽车吊，做辅助设备。

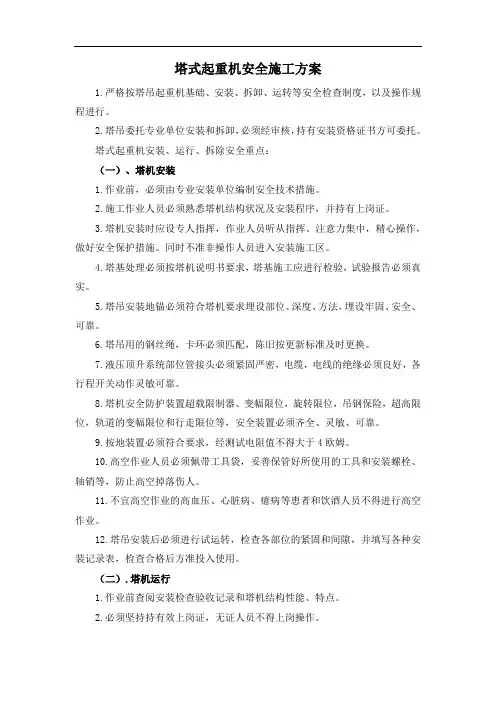

塔式起重机安全施工方案

1.严格按塔吊起重机基础、安装、拆卸、运转等安全检查制度，以及操作规程进行。

2.塔吊委托专业单位安装和拆卸，必须经审核，持有安装资格证书方可委托。

塔式起重机安装、运行、拆除安全重点：

（一）、塔机安装

1.作业前，必须由专业安装单位编制安全技术措施。

2.施工作业人员必须熟悉塔机结构状况及安装程序，并持有上岗证。

3.塔机安装时应设专人指挥，作业人员听从指挥。注意力集中，精心操作，做好安全保护措施。同时不准非操作人员进入安装施工区。

4.塔基处理必须按塔机说明书要求，塔基施工应进行检验，试验报告必须真实。

5.塔吊安装地锚必须符合塔机要求埋设部位、深度、方法，埋设牢固、安全、可靠。

6.塔吊用的钢丝绳，卡环必须匹配，陈旧按更新标准及时更换。

7.液压顶升系统部位管接头必须紧固严密，电缆，电线的绝缘必须良好，各行程开关动作灵敏可靠。

8.塔机安全防护装置超载限制器、变幅限位，旋转限位，吊钢保险，超高限位，轨道的变幅限位和行走限位等，安全装置必须齐全、灵敏、可靠。

9.按地装置必须符合要求，经测试电阻值不得大于4欧姆。

10.高空作业人员必须佩带工具袋，妥善保管好所使用的工具和安装螺栓、轴销等，防止高空掉落伤人。

11.不宜高空作业的高血压、心脏病、癔病等患者和饮酒人员不得进行高空作业。

12.塔吊安装后必须进行试运转，检查各部位的紧固和间隙，并填写各种安装记录表，检查合格后方准投入使用。

（二）.塔机运行

1.作业前查阅安装检查验收记录和塔机结构性能、特点。

2.必须坚持持有效上岗证，无证人员不得上岗操作。

3.每班作业前检查各种安全装置是否灵敏可靠，消除作业场所不安全因素或障碍物品。

4.坚持塔机安全操作要求，不违章超重，斜吊拉和吊运物体重量不清，地下埋设件，物体与其他粘接的物体。

5.塔机运行必须设经培训持有指挥上岗人进行指挥、起吊、旋转、变幅、行走服从指挥人员指挥的信号。操作者除随时注意指挥号（手、旗、哨语），还应注意观察所吊物件体积和重量，塔吊是否能承受，当不清时应停机查清后起吊，起吊过程中随时注意是否有倾斜。滑落等情况。以防因指挥有误而发生意外。

一、编制依据

1. 《中华人民共和国安全生产法》

2. 《建设工程安全生产管理条例》

3. 《建筑机械使用安全技术规程》

4. 局集团《主要设备安全操作规程》

5. 其他安全技术规程、规范等要求。

二、工程概况

1. 项目名称：XX工程

2. 项目地点：XX市XX区

3. 项目概况：本工程主要包括XX栋楼的建设，建筑总面积为XX万平方米，层数为XX层，地下XX层，地上XX层。

4. 工程地质：施工场地地质条件良好，土壤主要为粉质黏土，地耐力满足施工要求。

三、起重吊装施工方案

1. 吊装设备：采用XX型号的塔式起重机，最大起重量为XX吨，额定起重力矩为XXkN·m。

2. 吊装材料：

- 钢筋：直径XXmm，长度XXm。

- 模板：采用XX型号的钢模板，尺寸为XXm×XXm。

- 其他材料：混凝土、水泥、砂石等。

3. 吊装方法：

- 钢筋吊装：采用绑扎法进行吊装，吊点位置选择在钢筋长度中点。

- 模板吊装：采用整体吊装法，吊点位置选择在模板四个角。

- 混凝土吊装：采用泵送法进行浇筑。 4. 吊装步骤：

- 首先进行设备安装，确保设备稳定可靠。

- 然后进行吊装材料的准备，包括钢筋、模板等。

- 接着进行吊装作业，严格按照吊装方案执行。

- 最后进行设备拆除和场地清理。

四、安全保证措施

1. 人员培训：对所有参与吊装作业的人员进行安全教育和技能培训，确保其具备必要的操作技能和安全意识。

2. 设备检查：对吊装设备进行定期检查和维护，确保设备处于良好状态。

3. 现场管理：设置专人负责现场安全，对施工现场进行严格管理，确保施工安全。

4. 应急预案：制定吊装作业应急预案，应对突发事件。

5. 安全防护：在施工现场设置安全警示标志，对施工人员进行安全防护。

五、质量保证措施

1. 材料验收：对所有进场材料进行严格验收，确保材料质量符合要求。
