LCD结构及显示原理

TFT LCD显示原理详解

我们一般认为物体有三态：固态、液态、气态，其实这只是针对水而言，有一些有机化和物 还有介于固态和液态中间的状态

就是液晶态，如下图（一）:

图（一）

a:背景

两块偏光的栅栏角度相互垂直时光线就完全无法通过，图（六）是用偏光太阳镜做的测试。

图（六）

b:TFT LCD显示原理

液晶显示器就是利用偏光板这个特性来完成的，利用上下两片栅栏之间互垂直的偏光板之间充满了液晶，在利用电场控制液晶分支的旋转，来改变光的行进方向，如此一来，不同的电场大小，就会形成不同颜色度了，如图（七）。 图（七）

b-1:当在不加上电极的时候，当入射的光线经过下面的偏光板(起偏器)时, 会剩下单方向的光波,通过液晶分子时, 由于液晶分子总共旋转了90度, 所以当光波到达上层偏光板时, 光波的极化方向恰好转了90度。下层的偏光板与上层偏光板, 角度也是恰好差异90度。 所以光线便可以顺利的通过，如果光打在红色的滤光片上就显示为红色。效果如图（七）中前两个图所示。

b-2:当在加上电极后(最大电极)，液晶分子在受到电场的影响下，都站立着，光路没有改变，光就无法通过上偏光板，也就无法显示，如图（七）蓝色滤光片下面的液晶。

c:TFT-LCD驱动电路。

为了显示任意图形，TFT-LCD用m×n点排列的逐行扫描矩阵显示。在设计驱动电路时，首先要考虑液晶电解会使液晶材料变质，为确保寿命一般都采用交流驱动方式。已经形成的驱动方式有：电压选择方式、斜坡方式、DAC方式和模拟方式等。由于TFT-LCD主要用于笔记本计算机，所以驱动电路大致分成：信号控制电路、电源电路、灰度电压电路、公用电极驱动电路、数据线驱动电路和寻址线驱动电路（栅极驱动IC）。上述驱动电路的主要功能是：信号控制电路将数字信号、控制信号以及时钟信号供给数字IC，并把控制信号和时钟信号供给栅极驱动IC；电源电路将需要的电源电压供给数字IC和栅极驱动IC；灰度电压电路将数字驱动电路产生的10个灰度电压各自供给数据驱动；公用电极驱动电路将公用电压供给相对于象素电极的共享电极；数据线驱动电路将信号控制电路送来的RGB信号的各6个比特显示数据以及时钟信号，定时顺序锁存并续进内部，然后此显示数据以6比特DA变换器转换成模拟信号，再由输出电路变换成阻抗，供给液晶屏的资料线；栅极驱动电路将信号控制电路送来的时钟信号，通过移位寄存器转换动作，将输出电路切换成ON／OFF电压，并顺次加到液晶屏上。最后，将驱动电路装配在TAB（自动焊接柔性线路板）上，用ACF（各向异性导电胶膜）、TCP（驱动电路柔性引带）与液晶显示屏相连接。

lcd 段码屏驱动原理

一、概述

段码屏是一种常见的数字显示装置，它通过组合不同的线段来显示各种数字、字母和符号。在 lcd (Liquid Crystal Display) 段码屏中，液晶是用于显示的关键部分。本文将深入探讨 lcd 段码屏的驱动原理，包括液晶显示原理、驱动电路和驱动方式等内容。

二、液晶显示原理

液晶是一种特殊的材料，它具有介于液体和固体之间的特性。液晶分为向列型和向行型。在液晶显示器中，通常采用的是向列型液晶。

三、lcd 段码屏的驱动电路

lcd 段码屏是通过将液晶显示单元按照一定规律连接起来的电路板。常见的 lcd

段码屏是由 7 段或 14 段的线段组成的。

3.1 驱动电压

lcd 段码屏的驱动电压通常为 5V 或 3.3V。根据具体的型号和要求，驱动电压可能有所差别。

3.2 驱动芯片

lcd 段码屏的驱动芯片主要负责控制液晶的显示方式、段选、位选和驱动方式等。常见的驱动芯片有 HD44780、ST7920 等。

3.3 驱动引脚

lcd 段码屏的驱动引脚通常包括 VCC、GND、V0、RS、R/W、E、D0-D7 等。其中，VCC 和 GND 是供电引脚，V0 是液晶的对比度调节引脚，RS 用于选择命令或数据的传输方向，R/W 是读/写控制脚，E 是使能控制引脚，D0-D7 是数据引脚。 四、lcd 段码屏的驱动方式

lcd 段码屏的驱动方式通常分为并行方式和串行方式。

4.1 并行方式

并行方式是通过同时传输多个位和段的数据，将数据直接传输到液晶显示单元中。并行方式的优点是速度快，但需要占用较多的引脚。

4.2 串行方式

串行方式是通过逐位传输数据，减少了引脚的使用。串行方式的优点是占用较少的引脚，但传输速度相对较慢。

五、lcd 段码屏的驱动流程

lcd 段码屏的驱动流程主要包括初始化、命令传输和数据传输等步骤。

5.1 初始化

初始化是设置 lcd 段码屏的初始状态，包括液晶显示模式、显示方式、光标位置等。

lcd断码屏显示原理

LCD（Liquid Crystal Display）断码屏是一种液晶显示技术，它利用液晶材料的光电效应和电致变色效应来控制光的透过与阻止。

LCD断码屏的显示原理如下：

1. 前背光照射：LCD断码屏背后有一个光源（通常是冷光源或LED背光），它会照射到整个显示区域。

2. 主要组件：LCD断码屏的主要组件有两层平行的玻璃基板，中间填充有液晶材料。

3. 液晶材料：液晶材料是一种特殊的有机化合物，它的分子结构可以通过施加电场而改变。

4. 液晶分子排列：在断码状态下，液晶分子是随机排列的。光线通过液晶层时，液晶分子不会改变光线的方向或偏振。

5. 施加电场：当施加电场到液晶层时，液晶分子会根据电场方向重新排列。液晶材料的光电效应和电致变色效应会改变光线的透过和阻止。

6. 偏振光：LCD断码屏也包含一层偏振片，用于控制光的方向。当液晶分子排列时，它会与偏振片相互作用并改变光的透射性。

7. 控制电压：通过控制施加到液晶层的电压大小和方向，可以改变液晶分子排列和光线的透过与阻止，从而实现图像的显示。

总结来说，LCD断码屏的显示原理是通过施加电场改变液晶分子排列，进而改变光线的透过与阻止，从而显示图像。电场的施加由控制电压来实现。

第 1 页 LCD Driver(液晶驱动器)

在单片机的应用中，人机界面占据相当重要的地位。人机界面主要包括事件

输入和结果指示，事件输入包括键盘输入，通讯接口，事件中断等，结果指示包

括LED/LCD显示、通讯接口、外围设备操作等。而在这些人机界面当中，LCD 显

示技术由于其具有界面友好，成本较低等特点而在很多应用场合得以广泛应用。

我们在第一章SH6xxx单片机分类中就介绍过，LCD类单片机是SH6xxx单片机

产品线的一个重要类别。

0. LCD的显示原理

在讲解LCD driver之前，我们先就LCD的显示原理作一简单的介绍。

LCD(Liquid Crystal Display)是利用液晶分子的物理结构和光学特性进行显

示的一种技术。液晶分子的特性：

󰂃 液晶分子是介于固体和液体之间的一种棒状结构的大分子物质；

󰂃 在自然形态，具有光学各向异性的特点，在电(磁)场作用下，呈各向同性

特点；

下面以直视型简单多路TN/STN LCD Panel(液晶显示面板)的基本结构介绍LCD

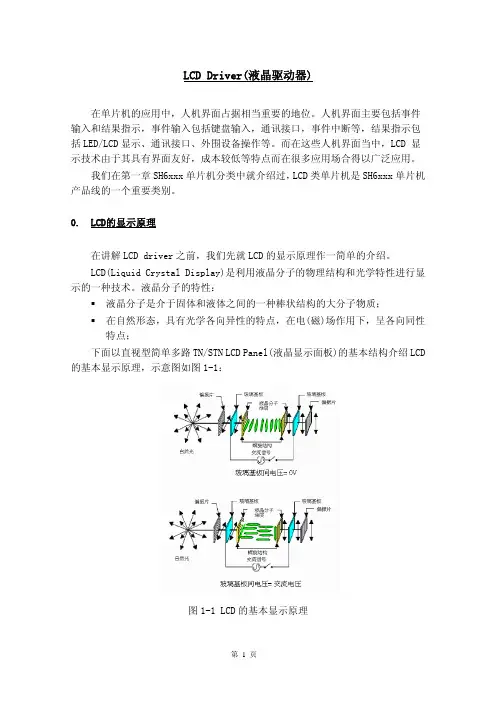

的基本显示原理，示意图如图1-1：

图1-1 LCD的基本显示原理

第 2 页 整个LCD Panel由上下玻璃基板和偏振片组成，在上下玻璃之间，按照螺旋

结构将液晶分子有规律的进行涂层。液晶面板的电极是通过一种ITO的金属化合

物蚀刻在上下玻璃基板上。如图所示，液晶分子的排列为螺旋结构，对光线具有

旋旋旋光性，上下偏振片的偏振角度相互垂直。在上下基板间的电压为0时，自

然光通过偏振片后，只有与偏振片方向相同的光线得以进入液晶分子的螺旋结构

的涂层中，由于螺旋结构的的旋旋旋光性，将入射光线的方向旋转90度后照射到

另一端的偏振片上，由于上下偏振片的偏振角度相互垂直，这样入射光线通过另

一端的偏振片完全的射出，光线完全进入观察者的眼中，看到的效果就为白色。

而在上下基板间的电压为一交流电压时，液晶分子的螺旋结构在电(磁)场的作用

下，变成了同向排列结构，对光线的方向没有作任何旋转，而上下偏振片的偏振
