冲压模具设计流程

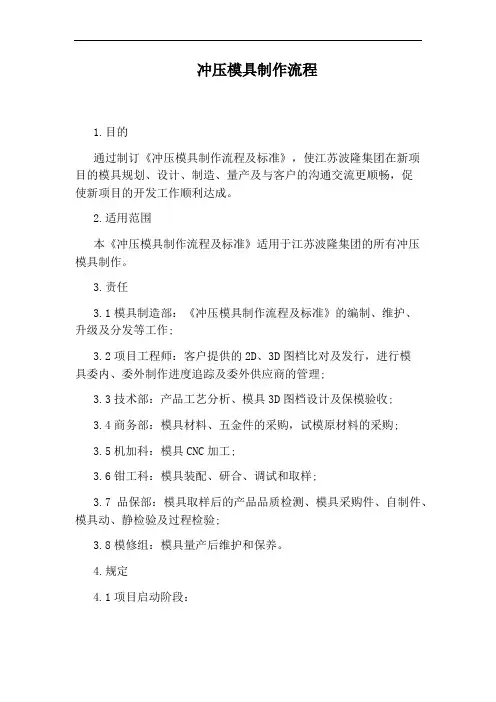

冲压模具制作流程

1.目的

通过制订《冲压模具制作流程及标准》，使江苏波隆集团在新项目的模具规划、设计、制造、量产及与客户的沟通交流更顺畅，促使新项目的开发工作顺利达成。

2.适用范围

本《冲压模具制作流程及标准》适用于江苏波隆集团的所有冲压模具制作。

3.责任

3.1模具制造部：《冲压模具制作流程及标准》的编制、维护、升级及分发等工作;

3.2项目工程师：客户提供的2D、3D图档比对及发行，进行模具委内、委外制作进度追踪及委外供应商的管理;

3.3技术部：产品工艺分析、模具3D图档设计及保模验收;

3.4商务部：模具材料、五金件的采购，试模原材料的采购;

3.5机加科：模具CNC加工;

3.6钳工科：模具装配、研合、调试和取样;

3.7品保部：模具取样后的产品品质检测、模具采购件、自制件、模具动、静检验及过程检验;

3.8模修组：模具量产后维护和保养。

4.规定

4.1项目启动阶段：

4.1.1项目组接到《项目开发通知单》，项目工程师需先对客户提供的2D、3D图档进行比对及发行并制定好《开发进度A表》后召开项目启动会议，相关部门参与(技术部、钳工科、机加科、市场组、采购组);

4.1.2项目工程师将2D、3D图档等客户提供的资料给技术部;

4.1.3排定《项目开发日程C表》，开发日程排定后需参会人员会签确认。

4.2模具设计阶段：

4.2.1按《项目开发日程C表》制订《模具设计进度表》并提交给项目组;

4.2.2工艺组按现有机台排布进行工艺设计，使生产实现流水线作业;

4.2.3模具工艺设计完成后需项目、模具进行会审，会审通过后转结构设计并存入资料库;

4.2.4模具结构设计完成后需项目、模具、机加进行会审，会审通过后下《技术部发行单》分发给项目、钳工、机加、商务并存入资料库;

4.2.5编程组应在钢块和铸件回厂提前两天完成NC编程，将《NC加工程式单》下发到机加科;

4.3模具制造阶段：

冲压模具设计方法与步骤

冲压模具是制造行业中常用的一种模具，用于在金属板材上进行冲裁、压制、成形等工艺。冲压模具的设计是冲压工艺的关键环节之一，合理的设计可以提高产品质量和生产效率。以下是冲压模具设计的方法与步骤。

一、冲压模具设计方法

1.分析产品要求：首先需要仔细分析产品要求，了解产品的形状、尺寸、材质等要求，以及要求的生产效率和成本等因素。

2.选择合适的材料：根据产品的要求选择合适的模具材料，常用的材料有合金工具钢、合金冷作工具钢等。

3.制定冲压工艺：根据产品要求，制定冲压工艺，包括冲剪顺序、成形方式、冲压力、冲头形状等因素。

4.设计模具结构：根据产品要求和冲压工艺，设计模具的结构，包括上模、下模、导向机构等部分。

5.进行模具布局：进行模具布局，合理安排模具零件的形状、位置和尺寸，以确保模具的强度和稳定性。

6.进行模具零件设计：根据模具布局，设计模具的零件，包括冲头、导柱、导套、导向板等部分。

7.进行模具装配：根据模具设计，进行模具的装配，确保各个零件之间的配合和精度。

8.进行模具调试：进行模具调试，调整模具的尺寸和位置，确保模具在冲压过程中的稳定性和精度。 9.进行模具试产：进行模具试产，对模具进行试模和试产，检验产品的质量和模具的性能。

10.进行模具改进：根据试产结果，对模具进行改进和优化，提高模具的性能和生产效率。

二、冲压模具设计步骤

1.初步设计：根据产品要求，进行初步的模具设计，包括模具结构和布局。

2.详细设计：对初步设计的模具进行详细设计，包括各个零件的形状、尺寸和材料等。

3.模具制造：根据详细设计，进行模具的制造，包括加工模具零部件和进行模具装配。

4.模具调试：对制造完成的模具进行调试，调整模具的尺寸和位置，确保模具的性能和精度。

5.模具试产：进行模具的试模和试产，检验产品的质量和冲压工艺的可行性。

6.模具改进：根据试产结果，对模具进行改进和优化，提高模具的性能和生产效率。

模具冲压工艺流程

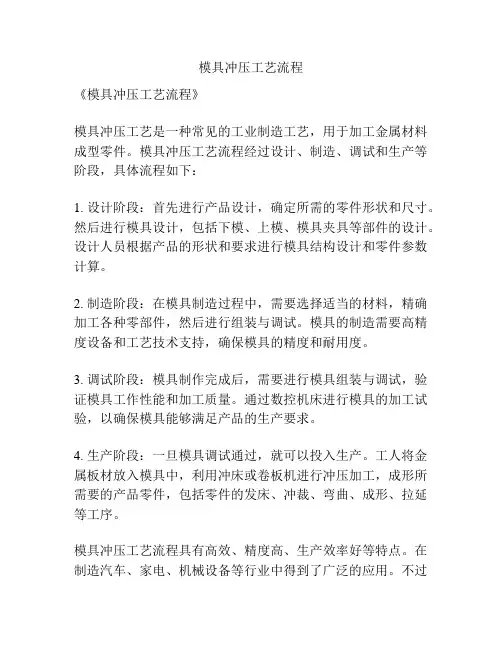

《模具冲压工艺流程》

模具冲压工艺是一种常见的工业制造工艺，用于加工金属材料成型零件。模具冲压工艺流程经过设计、制造、调试和生产等阶段，具体流程如下：

1. 设计阶段：首先进行产品设计，确定所需的零件形状和尺寸。然后进行模具设计，包括下模、上模、模具夹具等部件的设计。设计人员根据产品的形状和要求进行模具结构设计和零件参数计算。

2. 制造阶段：在模具制造过程中，需要选择适当的材料，精确加工各种零部件，然后进行组装与调试。模具的制造需要高精度设备和工艺技术支持，确保模具的精度和耐用度。

3. 调试阶段：模具制作完成后，需要进行模具组装与调试，验证模具工作性能和加工质量。通过数控机床进行模具的加工试验，以确保模具能够满足产品的生产要求。

4. 生产阶段：一旦模具调试通过，就可以投入生产。工人将金属板材放入模具中，利用冲床或卷板机进行冲压加工，成形所需要的产品零件，包括零件的发床、冲裁、弯曲、成形、拉延等工序。

模具冲压工艺流程具有高效、精度高、生产效率好等特点。在制造汽车、家电、机械设备等行业中得到了广泛的应用。不过在实际生产中，还需要根据实际情况对模具冲压工艺进行细化、完善和优化，确保产品的质量和生产效率。

冲压模具开发流程

1.产品需求分析和设计：首先，对于需要冲压的零部件，需要进行需求分析并确定产品的设计要求。根据产品的形状、尺寸以及数量要求，制定相应的设计方案。

2.模具设计：根据产品设计方案，进行模具的设计。包括三维模型设计、结构设计、模具零部件设计等。模具的设计要满足产品要求，并且考虑到材料的选择、加工工艺等因素。

3.模具制造：在完成模具设计后，需要进行模具的制造。包括模具标准件的采购、非标准件的加工以及模具的组装等。制造过程中需要进行严格的质量控制和检测，以确保模具的质量。

4.模具调试：在模具制造完成后，需要进行模具的调试。包括模具零部件的配合检查、模具操作的检验、以及产品的抽样试模等。通过调试，可以确保模具的正常运行，并达到产品设计要求。

5.试产和修正：在模具调试过程中，进行初步的试产。通过试产可以发现模具存在的问题，并进行修正。包括模具结构的改进、零部件的更换等。通过多次试产和修正，最终达到满足产品质量要求的模具。

6.批量生产：在完成模具的调试和修正后，进行批量生产。根据客户的需求，进行大批量的产品生产。生产过程中需要进行质量控制和检测，以确保产品的质量稳定。

7.模具维护和改进：在模具的使用过程中，需要进行定期的维护和保养。包括模具的清洁、零部件的更换等。同时，根据客户反馈和产品要求的变化，进行模具的改进和升级。 总结起来，冲压模具开发流程包括产品需求分析和设计、模具设计、模具制造、模具调试、试产和修正、批量生产以及模具维护和改进等环节。在每个环节中，需要进行严格的质量控制和检测，以确保模具和产品的质量。冲压模具开发流程的顺利进行，能够为企业提供优质的零部件，提高生产效率和产品质量。
