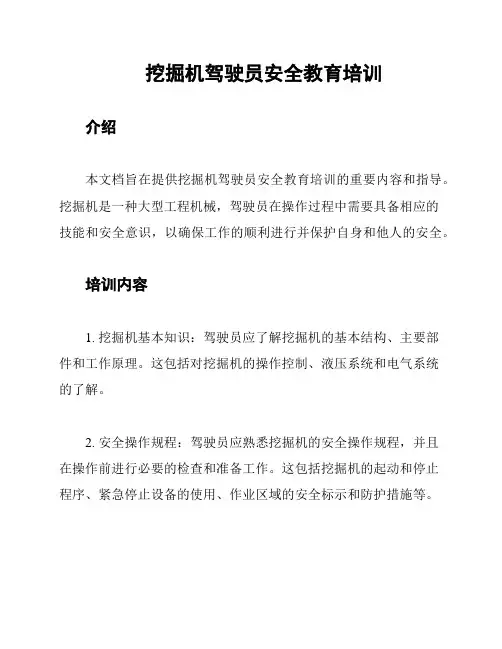

挖掘机驾驶员安全教育培训
介绍
本文档旨在提供挖掘机驾驶员安全教育培训的重要内容和指导。挖掘机是一种大型工程机械，驾驶员在操作过程中需要具备相应的技能和安全意识，以确保工作的顺利进行并保护自身和他人的安全。
培训内容
1. 挖掘机基本知识：驾驶员应了解挖掘机的基本结构、主要部件和工作原理。这包括对挖掘机的操作控制、液压系统和电气系统的了解。
2. 安全操作规程：驾驶员应熟悉挖掘机的安全操作规程，并且在操作前进行必要的检查和准备工作。这包括挖掘机的起动和停止程序、紧急停止设备的使用、作业区域的安全标示和防护措施等。
3. 预防事故和灾害管理：驾驶员应具备预防挖掘机事故和灾害的能力。这包括对潜在危险进行识别和评估、正确使用挖掘机的操作技巧、安全操作指令的遵守以及事故和紧急情况的应急处理等。
4. 工作环境和人员安全：驾驶员应了解工作环境中可能存在的安全风险，并采取相应的措施来保障人员的安全。这包括保持作业区域清洁和整洁、确保工作区域的通风和照明、正确使用个人防护装备等。
5. 维护和保养：驾驶员应熟悉挖掘机的维护和保养程序，并按照规定进行定期维护和检查。这包括对液压系统、电气系统和机械部件的检查、维修和更换。
培训方法
1. 理论培训：通过课堂讲授的方式，向驾驶员传授挖掘机的相关知识、安全操作规程和事故预防知识。可以结合图片、视频等多媒体教材，使培训内容更加易于理解和记忆。
2. 模拟训练：提供挖掘机驾驶模拟器，让驾驶员进行模拟操作，熟悉挖掘机的操控和操作。这种训练方法可以帮助驾驶员更好地掌握挖掘机的操作技巧和应对紧急情况的能力。
3. 实地训练：组织实地培训，让驾驶员亲自操作挖掘机进行训练。在训练过程中，应有专业人员进行指导和监督，确保驾驶员的安全和技能的提高。
培训评估
为确保培训效果和驾驶员的安全意识提升，应进行培训评估。评估方法可以包括理论考试、模拟操作测试和实地操作评估等。评估结果可以作为改进培训内容和方法的依据。

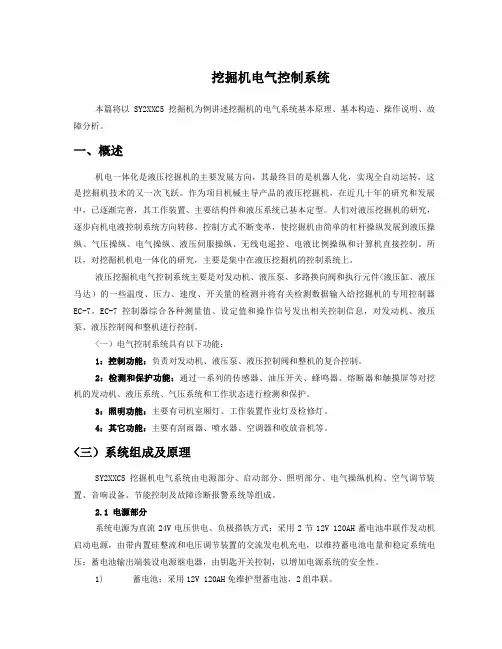

挖掘机电气控制系统
本篇将以SY2XXC5挖掘机为例讲述挖掘机的电气系统基本原理、基本构造、操作说明、故障分析。
一、概述
机电一体化是液压挖掘机的主要发展方向，其最终目的是机器人化，实现全自动运转，这是挖掘机技术的又一次飞跃。作为项目机械主导产品的液压挖掘机，在近几十年的研究和发展中，已逐渐完善，其工作装置、主要结构件和液压系统已基本定型。人们对液压挖掘机的研究，逐步向机电液控制系统方向转移。控制方式不断变革，使挖掘机由简单的杠杆操纵发展到液压操纵、气压操纵、电气操纵、液压伺服操纵、无线电遥控、电液比例操纵和计算机直接控制。所以，对挖掘机机电一体化的研究，主要是集中在液压挖掘机的控制系统上。
液压挖掘机电气控制系统主要是对发动机、液压泵、多路换向阀和执行元件
1：控制功能：负责对发动机、液压泵、液压控制阀和整机的复合控制。
2：检测和保护功能：通过一系列的传感器、油压开关、蜂鸣器、熔断器和触摸屏等对挖机的发动机、液压系统、气压系统和工作状态进行检测和保护。
3：照明功能：主要有司机室厢灯、工作装置作业灯及检修灯。
4：其它功能：主要有刮雨器、喷水器、空调器和收放音机等。
SY2XXC5挖掘机电气系统由电源部分、启动部分、照明部分、电气操纵机构、空气调节装置、音响设备、节能控制及故障诊断报警系统等组成。
2.1 电源部分
系统电源为直流24V电压供电、负极搭铁方式；采用2节12V 120AH蓄电池串联作发动机启动电源，由带内置硅整流和电压调节装置的交流发电机充电，以维持蓄电池电量和稳定系统电压；蓄电池输出端装设电源继电器，由钥匙开关控制，以增加电源系统的安全性。
1) 蓄电池：采用12V 120AH免维护型蓄电池，2组串联。 发电机：27V 35A交流发电机，由发动机自带，内置硅整流电路及电压调节器，带有频率输出。D+为中性点电压输出端子，B+为电源输出端子，E为接地端子。D+端子接充电报警灯，在启动初状态，当发电机电压尚未建立时D+端电压为0V，充电报警灯亮，蓄电池正电源通过报警灯灯丝流向D+端作为发电机的励磁电流，使发电机迅速建立起电压并进入发电工作状态。发电机进入发电状态后，D+端电压达24V，充电报警灯熄灭。
挖掘机安全使用手册（完整）
目录
1. 引言
2. 挖掘机的基本知识
3. 挖掘机的安全操作要点
4. 挖掘机的日常维护
5. 应急情况处理
6. 总结
1. 引言
本手册旨在提供挖掘机的安全使用指南，以保证操作人员和周围人员的安全。请仔细阅读并遵守本手册中的所有规定。
2. 挖掘机的基本知识
- 了解挖掘机的结构和主要部件
- 研究挖掘机的基本操作原理
- 掌握挖掘机的控制面板和操纵杆的功能
3. 挖掘机的安全操作要点 - 在操作挖掘机之前，确保你已经接受过相关培训并获得了相应的资质证书
- 在操作挖掘机前，检查挖掘机的各项功能是否正常，如液压系统、刹车系统等
- 穿戴适当的个人防护装备，如安全帽、护目镜、耳塞等
- 在操作过程中，严禁超载挖掘机的工作装置
- 注意周围环境，确保没有人员或障碍物在挖掘机的作业范围内
- 在操作中保持稳定的姿势，不要随意离开驾驶室
- 遵守挖掘机的操作规程和安全操作手册
4. 挖掘机的日常维护
- 定期检查挖掘机的润滑油、液压油和冷却液等液位，并及时更换
- 清洁和保养挖掘机的滤清器和过滤器
- 检查挖掘机的轮胎、履带和链条，确保其正常工作
- 定期检查挖掘机的电气系统和线路，修复或更换损坏的部件
- 按照厂家指导书进行定期维护和保养
5. 应急情况处理 - 在紧急情况下，立即切断挖掘机的电源
- 如果有人员受伤，立即采取急救措施，并报告相关部门
- 在意外发生后，及时报告维修部门，进行必要的维修和检查
6. 总结
本手册提供了挖掘机的安全使用手册，包括基本知识、安全操作要点、日常维护和应急情况处理等内容。请所有操作人员严格遵守本手册中的规定，确保使用挖掘机的安全性和可靠性。
挖掘机培训教材
液压挖掘机结构及使用
三一重机挖掘机事业部研究院
二▶▶六年十一月
- -
I 目 录
前言
第一章 概述
第一节 国外挖掘机发展概况
第二节 国内挖掘机发展概况
第二章 挖掘机的用途与分类
第一节 挖掘机的用途
第二节 挖掘机的分类
第三节 国内外主要产品介绍
第三章 挖掘机的基本构造及工作原理
第一节 概述
第二节 工作原理
第三节 机械系统的基本构造
第四节 液压系统的基本构造
第五节 电气控制系统的基本构造
第六节 挖掘机的主要技术参数
第七节 挖掘机的技术特点
第四章 竞争优势分析
第一节 概述
第二节 主要技术性能分析
第三节 产品型谱分析
第四节 主要配置比较
第五节 核心技术对比分析
第六节 安全性能比较
第七节 环保性能比较
第八节 使用成本对比分析
第五章 挖掘机的操作使用技术
第一节 （施工）基础知识
第二节 作业准备工作
第三节 作业操作要点
- -
II 第四节 操作注意事项
第六章 挖掘机的保养与维护
第一节 日常检查及其内容
第二节 大、中、小修周期及内容
第七章 常见故障的诊断与排除
第一节 概述
第二节 机械系统常见故障的诊断与排除
第三节 液压系统常见故障的诊断与排除
第四节 电气控制系统常见故障的诊断与排除
第五节 发动机常见故障的诊断与排除
第六节 其它常见故障的诊断与排除
第八章 挖掘机的选型及施工范例
第一节 选型与配套装备的匹配原则
第二节 施工范例介绍
第九章 挖掘机试验技术及评估方法
第一节 评价指标体系
第二节 试验技术与方法
第三节 检测标准
- -
1 前言
挖掘机是用来开挖土壤的施工机械。它是用铲斗上的斗齿切削土壤并装入斗内，装满土后提升铲斗并回转到卸土地点卸土，然后再使转台回转、铲斗下降到挖掘面，进行下一次挖掘。挖掘机在建筑、筑路、水利、电力、采矿、石油、天然气管道铺设和军事工程中被广泛地使用。挖掘机主要用于筑路工程中的堑壕开挖，建筑工程中开挖基础，水利工程中开挖沟渠、运河和疏浚河道，在采石场、露天开采等工程中剥离和矿石的挖掘等。据统计，工程施工中约60％的土石方量是靠挖掘机完成的。此外，挖掘机更换工作装置后还可进行浇筑、起重、安装、打桩、夯土和拔桩等作业。
