耐压试验标准

耐压试验是一种常见的用于安全评估的试验，它可以确定材料或结构在高压下的性能和可靠性。它可以检测材料的结构变形和强度，以确保在极端环境下的安全使用。

耐压试验的标准包括材料的压力、温度、时间和其他参数的限制。压力是最重要的参数，一般来说，较高的压力可以提高材料的强度和耐久性。而温度也会影响材料的强度和硬度，一般来说，较低的温度可以提高材料的强度和耐久性。时间也是重要参数，不同的材料可能需要不同的时间才能得到足够的耐压能力。有些材料可能需要更多的时间才能达到最佳的耐压能力，有些材料可能需要更少的时间。

耐压试验标准还包括材料的压力类型，一般来说，静压和动压是最常用的。静压下的耐压性能反映材料的结构和物理性能，而动压下的耐压性能反映材料的力学和化学性能。另外，还应该考虑材料的热膨胀系数、湿度、温度变化等。

耐压试验是一种重要的安全评估方法，可以帮助确定材料和结构在高压下的耐压性能，从而确保材料和结构在极端环境下的安全使用。耐压试验标准包括材料的压力、温度、时间和其他参数的限制，也包括材料的压力类型、热膨胀系数、湿度、温度变化等。严格执行耐压试验标准，可以有效提高材料的强度和耐久性，从而确保安全。

合集下载

电气设备交流耐压试验标准

电气设备交流耐压试验标准

电气设备交直流耐压试验标准

绝 缘 工 器 具 试 验 标 准

电气设备交流耐压试验标准

额定电压

KV 最高电压KV 1min工频耐压（KV）有效值

油浸变压器 电容器 电流互感器 电压互感器 干式电抗器 干式变压器 隔离开关

出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂 交接

10 12 35 30 42 31.5 42 33 42 33 28 24 28 24 42 42

66 69 140 120 — — 140 120 140 120 — — — — 165

155

绝缘子交流耐压试验标准

额定

电压

KV 最高

电压KV 1min工频耐压（KV）有效值

支柱绝缘子 悬式绝缘子（耐压试验电压均取） 穿墙套管

纯瓷 固体有机绝缘 纯瓷和纯瓷充油绝缘 固体有机绝缘、油浸电容式、干式、SF6式

出厂 交接 出厂 交接 出厂 交接 出厂 交接

10 12 42 42 42 38 60 42 42 42 33

66 69 165 165 165

148 60 140 140 140 112

断路器交流耐压试验标准

额定电压（KV） 最高动作电压（KV） 1min工频耐受电压

相对地 相间 断路器断口

10 12 42 42 42

66 72.5 155 155 155

电力变压器直流泄漏试验电压标准

绕组额定电压（KV） 6-10 20-35 63-330 500

直流试验电压（KV） 10 20 40 60

交联聚乙烯电缆直流耐压试验电压标准

电缆额定电压（KV） 1.8/3 3.6/6 6/6 6/10 8.7/10

直流试验电压（KV） 11 18 25 25 37

安全工器具试验标准

验电器

序号 项目 周期 要 求 说 明

1 起动电压 1年 起动电压值不高于额定电压的40%，不低于额定电压的15% 试验时接触电极应与试验电极相接触

工频耐压试验标准

工频耐压试验标准

工频耐压试验标准

工频耐压介绍

工频耐压试验是发电站、供配电系统及科研单位等广大用户的基本试验设备，通常采用变频串联谐振试验装置、工频耐压装置来对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，工频耐压试验应当严格执行工频耐压试验标准如下表：

高压电气设备绝缘的工频耐压试验电压

额定

电压

(kv) 最高

工作

电压（kv） 1min工频耐压电压（kv）有效值（湿式/干式）

电压互感器 电流互感器 穿墙套管 支柱绝缘子

湿式 干式

出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂 交接

3 3.6 18/25 14/20 18/25 14/20 18/25 15/20 18 14 25 20

6 7.2 23/30 18/24 23/30 18/24 23/30 18/26 23 18 32 26

10 12 30/42 24/33 30/42 24/33 30/42 26/36 30 24 42 34

15 17.5 40/55 32/44 40/55 32/44 40/55 34/47 40 32 57 46

20 24.0 50/65 40/52 50/65 40/52 50/65 43/55 50 40 68 54

35 40. 5 80/95 64/76 80/95 64/76 80/95 68/81 80 64 100 80 66 72.5 140

160 112

120 140

160 112

120 140

160 119

136 140

160 112

128 165

185 132

148

110 126 185/200 148/160 185/200 148/160 185/200 160/184 185 148 265 212

220 252 360 288 360 288 360 306 360 288 450 360

工频耐压试验电压标准

工频耐压试验电压标准

v1.0 可编辑可修改

1 工频耐压试验电压标准

额定

电压

(kV) 最高

工作

电压

(kV) 1min工频耐受电压有效值(kV)

油浸电力变压器 并联电抗器 电压互感器 断路器

电流互感器 干式电抗器 穿墙套管

隔离开关 干式电力

变压器 纯瓷和

纯瓷充油绝缘 固体有机

绝缘

出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修

3 20 17 20 17 25 23 25 23 25 25 25 25 25 23 25 25 10

6 25 21 25 21 30 27 30 27 30 30 30 30 30 27 32 32

20 17

(20) (17) (20) (17) (20) (18) (20) (18) (20) (20) (20) (20) (20) (18) (20) (20)

10 12 35 30 35 30 42 38 42 38 42 42 42 42 42 38 42 42

28 24

(28) (24) (28) (24) (28) (25) (28) (25) (28) (28) (28) (28) (28) (25) (28) (28)

15 18 45 38 45 38 55 50 55 50 55 55 55 55 55 50 57 57 38 32

20 24 55 47 55 47 65 59 65 59 65 65 65 65 65 59 68 68 50 43 v1.0 可编辑可修改

2 (55) (43) (50) (43)

35 85 72 85 72 95 85 95 85 95 95 95 95 95 85 100 100 70 60

66 150 128 150 128 155 140 155 140 155 155 155 155 155 140 155 155 - -

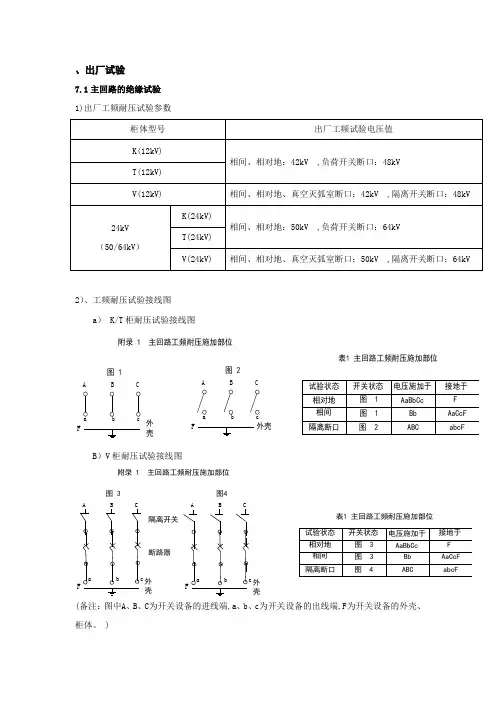

耐压试验

耐压试验

、出厂试验

7.1主回路的绝缘试验

1)出厂工频耐压试验参数

柜体型号 出厂工频试验电压值

K(12kV)

相间、相对地：42kV ,负荷开关断口：48kV

T(12kV)

V(12kV) 相间、相对地、真空灭弧室断口：42kV ,隔离开关断口：48kV

24kV

（50/64kV） K(24kV)

相间、相对地：50kV ,负荷开关断口：64kV

T(24kV)

V(24kV) 相间、相对地、真空灭弧室断口：50kV ,隔离开关断口：64kV

2）、工频耐压试验接线图

a） K/T柜耐压试验接线图

表1 主回路工频耐压施加部位FF外壳外壳a b ca b cA B CA B C附录 1 主回路工频耐压施加部位图 1图 2BbAaCcF图 1FAaBbCc相间图 1相对地接地于电压施加于开关状态试验状态隔离断口图 2abcFABC

B）V柜耐压试验接线图

F外壳a b cA B C断路器隔离开关ABCabcF图 4隔离断口表1 主回路工频耐压施加部位F外壳a b cA B C 附录 1 主回路工频耐压施加部位图 3图4相对地图 3相间AaBbCcF图 3AaCcFBb接地于电压施加于开关状态试验状态

(备注：图中A、B、C为开关设备的进线端,a、b、c为开关设备的出线端,F为开关设备的外壳、柜体。 ) 3)、开关柜现场安装后的耐压试验规定

对现场安装后的设备进行工频耐压试验，工频试验电压值只耐受80%的全值工频试验电压值。（现场工频耐压值=出厂工频试验电压值×80%）

4)开关柜工频耐压注意事项

a、试验前应对产品的绝缘部件进行有效清洁。

b、试验前对套管应使用非屏蔽电缆靴或非屏蔽绝缘帽进行绝缘，使用屏蔽型电缆靴对套管进行绝缘的，应注意试验电压进线端的绝缘必须完好后方能试验。
