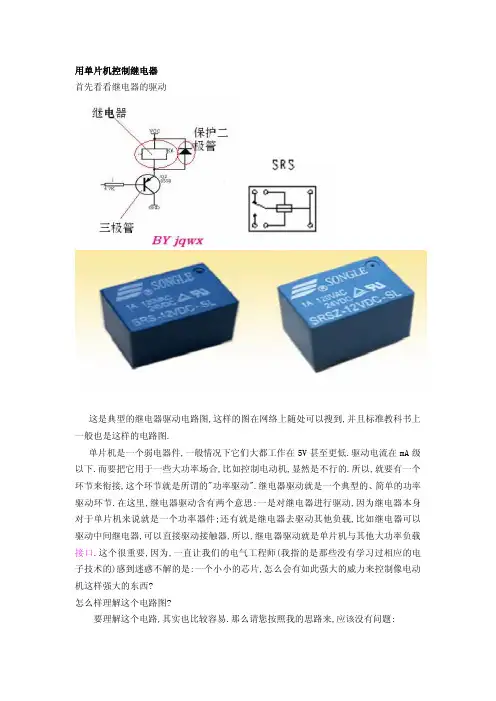

用单片机控制继电器 首先看看继电器的驱动 这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图. 单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西? 怎么样理解这个电路图? 要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题:
首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢? 简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我们只了解它跟本电路有关的开关作用. 首先把三极管想成一个水龙头. 上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚. 现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水轮机"因为没有水流下来,就会停止. 这就是三极管的开关作用. 简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做电子开关(与机械开关相区别). 图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要特别注意的是它的接法:并联在继电器两端 阴极一定是接Vcc

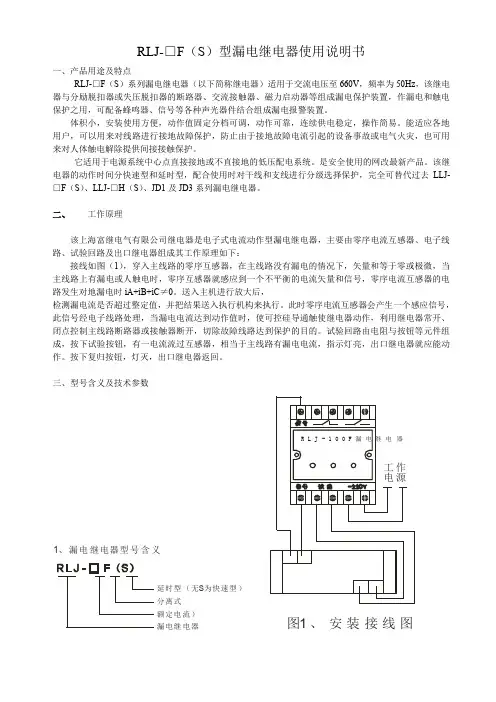

RLJ-□F（S）型漏电继电器使用说明书
一、产品用途及特点
RLJ-□F（S）系列漏电继电器（以下简称继电器）适用于交流电压至660V，频率为50Hz，该继电
器与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电
保护之用，可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。
体积小，安装使用方便，动作值固定分档可调，动作可靠，连续供电稳定，操作简易。能适应各地
用户，可以用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用
来对人体触电解除提供间接接触保护。
它适用于电源系统中心点直接接地或不直接地的低压配电系统。是安全使用的网改最新产品。该继
电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护，完全可替代过去LLJ-
□F（S）、LLJ-□H（S）、JD1及JD3系列漏电继电器。
二、 工作原理
该上海富继电气有限公司继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线
路、试验回路及出口继电器组成其工作原理如下：
接线如图（1），穿入主线路的零序互感器，在主线路没有漏电的情况下，矢量和等于零或极微，当
主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，零序电流互感器的电
路发生对地漏电时iA+iB+iC≠0。送入主机进行放大后，
检测漏电流是否超过整定值，并把结果送入执行机构来执行。此时零序电流互感器会产生一个感应信号，
此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、
闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。试验回路由电阻与按钮等元件组
成，按下试验按钮，有一电流流过互感器，相当于主线路有漏电电流，指示灯亮，出口继电器就应能动
作。按下复归按钮，灯灭，出口继电器返回。
三、型号含义及技术参数
1、漏电继电器型号含义
延时型（无为快速型）S

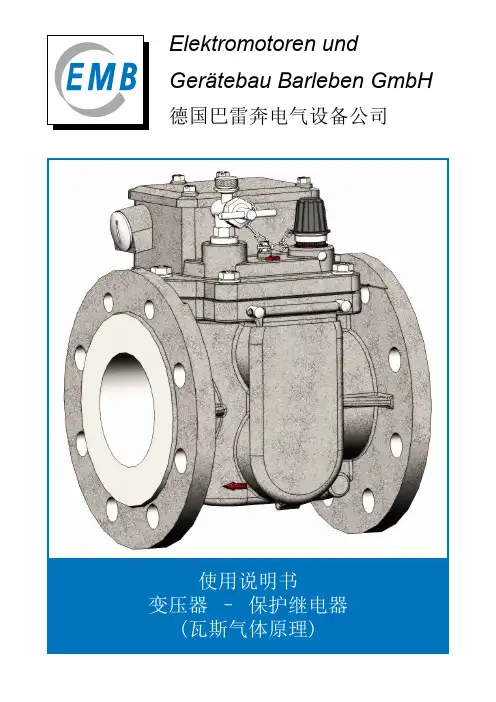

使用说明书
变压器 – 保护继电器
(瓦斯气体原理)Elektromotoren und
Gerätebau Barleben GmbH
德国巴雷奔电气设备公司Elektromotoren und Gerätebau Barleben GmbH
目录
页数
1 安全说明 3
2 安装 4 2.1 管道安装 4 2.2 瓦斯继电器的灌充和排气 5 2.3 运输保险装置的拆除 5 2.4 信号线的连接 6 2.4.1 电力接线 6 2.4.2 带有预安装件雅迪连接器（Harting）的电力接线 (标识码 59) 7
3 功能检验 7 3.1 采用测试按钮检验 7 3.1.1 单浮子瓦斯继电器 7 3.1.2 双浮子瓦斯继电器 8 3.1.3 具有“挡板保持动作位置”功能的瓦斯继电器（标识码23或24） 8 3.2 采用检测充气筒检验 9
4 附加压缩空气连接口的瓦斯继电器（标示码 32) 10
5 轻瓦斯时操作说明 11
6 保养 11
* 注意附加页关于双级式瓦斯报警瓦斯继电器（标识码17）。
31 安全说明
所有与瓦斯继电器相关的安装、运行和操作人员必须具备以下条件:
- 受过培训并具备足够的专业知识; - 认真阅读本使用说明书。
错误操作或滥用设备将会产生以下危险: - 伤及身体和危害生命; - 损坏设备和对操作者其他物品的价值造成损失; - 损坏设备的性能。
自行打开设备将失去保修权。
为了引起对重要信息的重视,在本使用说明书中使用了三种安全说明标志。
说 明
此标志表示：就一个具体问题的重要信息进行说明。
注 意
此标志表示：将会产生设备损坏或对操作者其他物品的价值造成损失,进而可能造成身体和生命的伤害。
警 示
此标志表示：产生特别涉及对身体和生命的危险。如果忽视这一警示，将会导致严重的伤害甚至造成死亡事故。Elektromotoren und Gerätebau Barleben GmbH
2 安装
2.1 管道安装
瓦斯继电器（图 1/ 1 号）安装在被监控设备（变压器，接地电抗器）的油箱（图 1/ 3 号）与储油柜（图 1/ 4 号）之间的管道（图 1/ 2 号）中。管道公称内径和瓦斯继电器公称内径必须相匹配。
百度文库 - 让每个人平等地提升自我

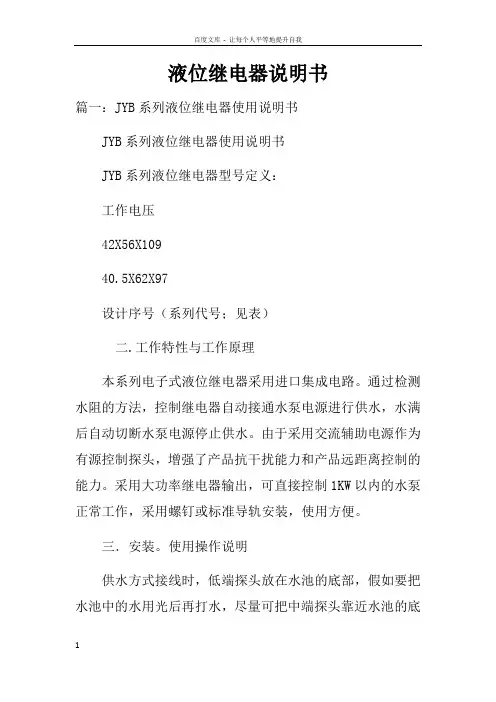

1 液位继电器说明书
篇一：JYB系列液位继电器使用说明书
JYB系列液位继电器使用说明书
JYB系列液位继电器型号定义：
工作电压
42X56X109
40.5X62X97
设计序号（系列代号；见表）
二.工作特性与工作原理
本系列电子式液位继电器采用进口集成电路。通过检测水阻的方法，控制继电器自动接通水泵电源进行供水，水满后自动切断水泵电源停止供水。由于采用交流辅助电源作为有源控制探头，增强了产品抗干扰能力和产品远距离控制的能力。采用大功率继电器输出，可直接控制1KW以内的水泵正常工作，采用螺钉或标准导轨安装，使用方便。
三．安装。使用操作说明
供水方式接线时，低端探头放在水池的底部，假如要把水池中的水用光后再打水，尽量可把中端探头靠近水池的底百度文库 - 让每个人平等地提升自我
2 部，如需要水池中水位始终在高处，可调整中端探头的高度，高端探头为水池打水最高度的限制，当水池的水打满到高端探头时，水泵停止打水，当水池中的水用到低于中端探头时，水泵又开始打水，严禁自来水或外界无水时继电器工作，否则时间过长将烧坏水泵。
排水方式接线时，低端探头放在水池的底部，假如要把水池中的水排光，尽量可把中端探头靠近水池的底部，当外界的水流满至高端探头时，水泵开始排水，当水池中的水位排到低于中端探头时，水泵停止工作。
四．接线图
JYB714、JYB714A供水方式接线图
JYB714、JYB714A排水方式接线图
篇二：C61F-GP说明书
篇三：仪表说明书
HC系列智能测控仪
使用说明书
北京京汇川仪表科技有限公司
地址(Add)：北京海淀区知春路甲48号盈都大厦C座1-11A 百度文库 - 让每个人平等地提升自我
3 电话（TEL）：010-8212461982121435 58731899
