vega雷达液位计

Vega雷达液位计是一种先进的液位测量技术，通过使用高频雷达波测量液体的物位，并将其转化为可供各种应用程序使用的标准信号。它的应用范围广泛，可用于不同类型和性质的液体的液位测量，具有高度准确、稳定性强和适应性广泛等特点。

1. 引言

在许多工业领域，液体的准确测量是非常重要的，例如化工、电力、石油和制药等行业。当液体的物位超过或低于特定水平时，需要快速检测和准确测量其液位。Vega雷达液位计是一种高级的液位测量工具，具有高度精确的性能和灵活的设计功能。

2. 工作原理

Vega雷达液位计采用先进的雷达技术，通过发送和接收高频电磁波，实现对液体的准确测量。它使用天线发射高频脉冲，这些脉冲会在液体表面上反射，并返回到接收器。根据脉冲的传播时间和信号的强度，可以计算出液体的物位高度。

3. 特点和优势

Vega雷达液位计具有以下特点和优势：

- 高度准确：采用高频雷达波进行测量，具有非常高的精确度，可以提供精确的液位信息。博学笃行自强不息

- 稳定性强：无受温度、压力和湿度变化等因素的影响，可以稳定地工作。

- 适应性广泛：适用于不同类型和性质的液体，如水、油、酸碱溶液等。

- 高可靠性：液位计采用先进的技术和材料制造，具有长寿命和可靠性。

- 易于安装和维护：液位计的安装和维护非常简单，不需要复杂的操作和设备。

4. 应用领域

Vega雷达液位计广泛应用于各种行业，包括但不限于以下几个领域：

- 石油和天然气行业：用于油罐的液位测量，以及储罐和管道中液体的监测。

- 化学工业：用于酸碱溶液、溶剂和液态化学品的液位管理。

- 制药行业：液体药品的生产和储存中的液位测量。

- 食品和饮料行业：用于液态食品、饮料和酒精饮品的液位测量。

- 污水处理：监控污水处理过程中的水位和液体浓度。

- 电力行业：用于锅炉、蓄电池和冷却塔的液位测量。

- 渔业和航海领域：监测船只油箱和液体货物的储存与管理。

5. Vega雷达液位计的安装与维护博学笃行自强不息

Vega雷达液位计的安装和维护非常简单。在安装之前，需要选择一个适当的安装位置，并确保液位计与液体之间没有障碍物。安装过程中，需要确保天线与物体的垂直位置，以确保准确的测量。安装完成后，可以通过调节和校准液位计，以确保准确的液位测量。维护方面，最重要的是定期检查天线和信号处理器，以确保其功能正常。

6. 结论

Vega雷达液位计是一种先进的液位测量技术，广泛应用于各种工业领域。它具有高度准确、稳定性强和适应性广泛等优点，是液位测量领域的重要工具。在使用和安装过程中，需要注意正确的操作和维护，以确保其功能正常。未来，随着技术的不断发展，Vega雷达液位计将继续得到改进和优化，以满足不断变化的市场需求。

德国vega雷达液位计新调试分解说明-3.3诊断

3. Diagnostics 诊断

此项内容包括的是对仪表状态诊断结果，包括仪表状态，峰值，电子部件温度，测量可靠性，模拟测量，信号曲线和虚假参数曲线。

Diagnostics在不点开子目录的情况下。显示的信息如下：

Devive status

Measured value status

Hart Device Status

Pointer(distance)

Pointer (electronics

temperature)

Reliability

Device status(仪表状态) OK仪表正常

Measrured value status

包括：distance(距离)current(电流)Percent(百分比)lin.percent(选型百分比)

Scaled (刻度)

Pointer(distance)

包括：距离的峰值

Pointer(electronics temperature)

包括：电子部件的峰值温度和即时温度。此项可以作为条件查询，在仪表运行中是否有温度过高现象。

Reliability 信噪比

Echo curve显示仪表曲线运行并存储

在Echo cure曲线屏幕上点右键出现如下图

Freeze cures 点击后保留现在曲线和新生成的曲线进行对比

Echo curve 点击后显示信号线

Dectection curve 点击显示检测线

False signal suggression 点击显示虚假参数线

时间正常显示图像查看前面的曲线查看后面的曲线

查看以往的曲线记录曲线停止记录曲线记录曲线的个数

Echo data 显示信号的信息

Measured value memory(instrument)测量趋势记忆

在上面右键后出现左边的窗口

点击read recorded data from device

读取仪表中的记录。

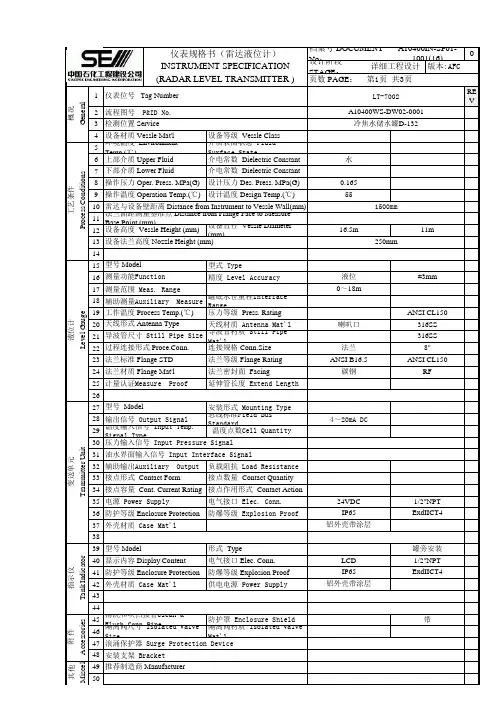

雷达液位计规格书

1REV2

50罐旁安装

LCD1/2"NPT外壳材质 Case Mat'l铝外壳带涂层

指示仪

Tank Indicator型号 Model形式 Type

显示内容 Display Content电气接口 Elec. Conn.电源 Power Supply电气接口 Elec. Conn.24VDC1/2"NPT

防护等级 Enclosure Protection防爆等级 Explosion ProofIP65ExdIICT4接点形式 Contact Form接点数量 Contact Quantity

接点容量 Cont. Current Rating接点作用形式 Contact Action压力输入信号 Input Pressure Signal

油水界面输入信号 Input Interface Signal

辅助输出Auxiliary　Output负载阻抗 Load Resistance4～20mA DC

温度输入信号 Input Temp. Signal Type 温度点数Cell Quantity

变送单元

Transmitter Unit型号 Model安装形式 Mounting Type

输出信号 Output Signal总线标准Field Bus Standard法兰材质 Flange Mat'l法兰密封面 Facing碳钢RF

计量认证Measure　Proof延伸管长度 Extend Length过程连接形式 Proce.Conn.连接规格 Conn.Size法兰8"

法兰标准 Flange STD法兰等级 Flange RatingANSI B16.5ANSI CL150天线形式 Antenna Type天线材质 Antenna Mat'l喇叭口316SS

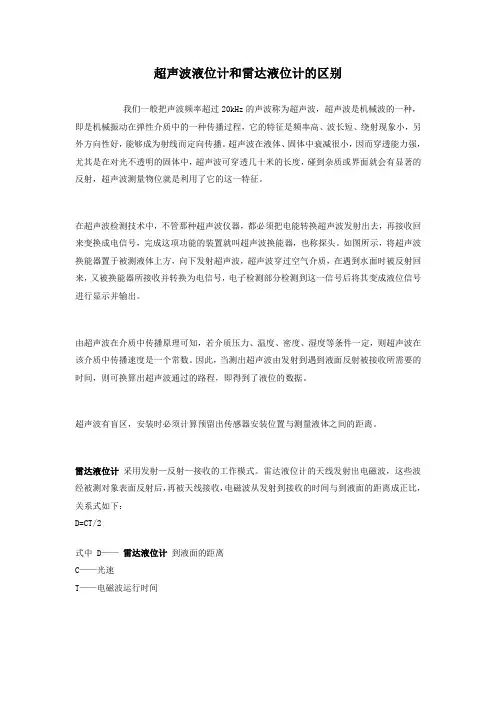

超声波液位计与雷达液位计的区别

超声波液位计和雷达液位计的区别

我们一般把声波频率超过20kHz的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射，超声波测量物位就是利用了它的这一特征。

在超声波检测技术中，不管那种超声波仪器，都必须把电能转换超声波发射出去，再接收回来变换成电信号，完成这项功能的装置就叫超声波换能器，也称探头。如图所示，将超声波换能器置于被测液体上方，向下发射超声波，超声波穿过空气介质，在遇到水面时被反射回来，又被换能器所接收并转换为电信号，电子检测部分检测到这一信号后将其变成液位信号进行显示并输出。

由超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。因此，当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程，即得到了液位的数据。

超声波有盲区，安装时必须计算预留出传感器安装位置与测量液体之间的距离。

雷达液位计采用发射—反射—接收的工作模式。雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：

D=CT/2

式中 D—— 雷达液位计到液面的距离

C——光速

T——电磁波运行时间

雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。

在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24V DC供电，容易实现本质安全，精确度高，适用范围更广。
