雷达液位计参数

雷达液位计是一种利用雷达技术进行液位测量的仪器设备，它采用微波信号探测液位高度，具有测量精度高、稳定性强、不受温度和压力影响等优点，被广泛应用于化工、石油、制药、食品等行业的液位监测。

一、测量范围

雷达液位计的测量范围从几米到数十米不等，可以满足不同的实际需求，同时也可以通过配置不同的天线来适应不同的安装环境和液体性质。

二、测量精度

雷达液位计的测量精度可以达到毫米级别，大大提高了液位监测的准确性和可靠性，避免了由于人为误差或机械故障带来的损失和风险。

三、传输信号

雷达液位计采用4-20mA或HART信号传输，在工业现场应用中普遍使用，可以方便地与PLC等控制系统集成，实现自动化控制，同时也可以通过无线传输技术实现远程监测和远程控制。

四、安装方式 雷达液位计的安装方式包括侧装式、顶装式、浸没式等多种形式，可以根据不同的储罐或容器进行选择，同时也可以配备不同的接头和支架，方便快捷地安装操作。

五、适用液体

雷达液位计适用于各种介质液体的液位监测，包括酸、碱、溶剂、燃油、水等液体，可以满足不同的行业和工艺的应用需求。

综上所述，雷达液位计作为一种先进的液位测量仪器设备，具有许多优秀的参数和特点，大大提高了液位监测的准确性和可靠性，对于保障生产安全和提高生产效率有重大的意义和价值。因此，各行各业应该充分了解并积极应用这种技术，实现更加精细、便捷和安全的液位监测。

合集下载

雷达液位计规格书

雷达液位计规格书

0

1REV2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50罐旁安装

LCD1/2"NPT外壳材质 Case Mat'l铝外壳带涂层

指示仪

Tank Indicator型号 Model形式 Type

显示内容 Display Content电气接口 Elec. Conn.电源 Power Supply电气接口 Elec. Conn.24VDC1/2"NPT

防护等级 Enclosure Protection防爆等级 Explosion ProofIP65ExdIICT4接点形式 Contact Form接点数量 Contact Quantity

接点容量 Cont. Current Rating接点作用形式 Contact Action压力输入信号 Input Pressure Signal

油水界面输入信号 Input Interface Signal

辅助输出Auxiliary　Output负载阻抗 Load Resistance4～20mA DC

温度输入信号 Input Temp. Signal Type 温度点数Cell Quantity

变送单元

Transmitter Unit型号 Model安装形式 Mounting Type

输出信号 Output Signal总线标准Field Bus Standard法兰材质 Flange Mat'l法兰密封面 Facing碳钢RF

计量认证Measure　Proof延伸管长度 Extend Length过程连接形式 Proce.Conn.连接规格 Conn.Size法兰8"

法兰标准 Flange STD法兰等级 Flange RatingANSI B16.5ANSI CL150天线形式 Antenna Type天线材质 Antenna Mat'l喇叭口316SS

雷达液位计的工作原理

雷达液位计的工作原理

雷达液位计的工作原理

雷达液位计的工作原理

发射—反射—接收是雷达液位计的基本工作原理。

雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。微波测距示意图如图1所示。

图中，E－空槽（罐）的高度；F—满槽（罐）的高度； D—探头至介质表面的距离；L—实际物位

雷达脉冲信号从发射到接收的运行时间与探头到介质表面的距离D成正比，即：

D=v×t/2

式中，t—脉冲从发射到接收的时间间隔

v—波形传播速度

因空槽距离E已知，故实际物位的距离L为：

L=E-D

式中，E的基准点是过程连接的底部

在发射的时间间隔里，天线系统作为接收装置使用。仪表分析、处理运行时间小于十亿分之一秒的回波信号，并在极短的一瞬间分析处理回波。

雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位，然后进行分析处理。因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号，无须花费很多时间来分析频率。

雷达液位计的特点

雷达液位计最大的特点是在恶劣条件下功效显著。无论是有毒介质，还是腐蚀性介质，也无论是固体、液体还是粉尘性、浆状介质，它都可以进行测量。在测量方面，具有以下特点：

1、连续准确地测量

由于电磁波的特点，不受环境的影响。故其测量的应用场合比较广。雷达液位计的探头与介质表面无接触，属非接触测量，能够准确、快速地测量不同的介质。探头几乎不受温度、压力、气体等的影响（500℃时影响仅为0.018%，50bar时为0.8%）。

2、对干扰回波具有抑制功能

科隆雷达液位计7200c说明书

科隆雷达液位计7200c说明书

科隆雷达液位计7200c说明书

1. 产品简介

科隆雷达液位计7200c是一种高性能的液位测量仪器，采用先进的雷达技术，能够在各种工业环境中提供准确的液位测量。该产品具有可靠、易用和耐用的特点，适用于广泛的测量应用。

2. 特点

 高速脉冲雷达技术，测量准确可靠

 测量范围大，可达100米

 最小测量误差为0.1%

 频率为26GHz，具有较高的分辨率和抗干扰能力

 输出信号为4-20mA/RS485，方便连接和集成

 工作温度范围为20-60℃，适应各种工业环境

 防护等级为IP67，具有较高的防尘、防水能力

3. 技术参数

 测量范围：0-100米

 最小测量误差：0.1%

 频率：26GHz

 输出信号：4-20mA/RS485

 工作温度范围：20-60℃

 防护等级：IP67

4. 型号规格 科隆雷达液位计7200c有三种型号可供选择：7200C-50-GK、7200C-80-GK和7200C-100-GK。每种型号对应不同的测量范围和测量误差，用户可以根据实际需求进行选择。

5. 结构及部件

科隆雷达液位计7200c主要由雷达头、信号处理模块、显示屏幕和操作按钮等组成。其中，雷达头负责发射和接收雷达信号，信号处理模块对接收到的信号进行处理和计算，显示屏幕和操作按钮则提供人机交互界面，方便用户查看测量结果和进行参数设置。

6. 使用步骤

 首先，根据实际需求选择合适的型号和规格，确保产品能够满足测量要求。

 然后，按照说明书的要求进行安装和接线，包括雷达头的安装、信号线的连接和电源的接入等。

 接着，进行参数设置，包括测量范围、输出信号类型、温度补偿和通讯协议等。

 最后，启动仪器，进行液位测量。在测量过程中，可以通过显示屏幕和操作按钮查看测量结果和调整参数。

7. 注意事项

 在使用过程中，请勿对仪器进行剧烈的震动或撞击，以免影响测量结果。

 请确保电源电压与产品要求的电压相符合，否则可能导致仪器损坏或测量误差。

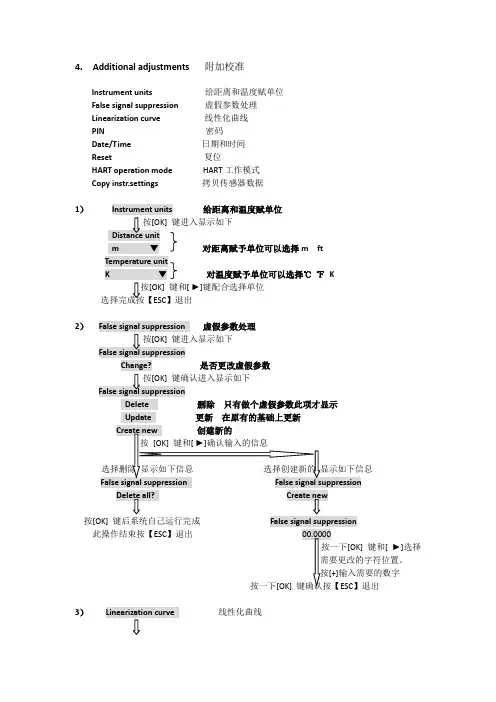

德国vega雷达液位计模块调试中文分解说明-4.虚假参数处理

德国vega雷达液位计模块调试中文分解说明-4.虚假参数处理

4. Additional adjustments 附加校准

Instrument units 给距离和温度赋单位

False signal suppression 虚假参数处理

Linearization curve 线性化曲线

PIN 密码

Date/Time 日期和时间

Reset 复位

HART operation mode HART工作模式

Copy instr.settings 拷贝传感器数据

1） Instrument units 给距离和温度赋单位

按[OK] 键进入显示如下

Distance unit

m ▼ 对距离赋予单位可以选择m ft

Temperature unit

K ▼ 对温度赋予单位可以选择℃ ℉ K

按[OK] 键和[ ►]键配合选择单位

选择完成按【ESC】退出

2） False signal suppression 虚假参数处理

按[OK] 键进入显示如下

False signal suppression

Change? 是否更改虚假参数

按[OK] 键确认进入显示如下

False signal suppression

Delete 删除 只有做个虚假参数此项才显示

Update 更新 在原有的基础上更新

Create new 创建新的

按 [OK] 键和[ ►]确认输入的信息
