悬挑脚手架计算书

本计算书采用的公式及数据选自《建筑施工手册》（第4版）及《建筑施工扣件式钢管脚手

架安全技术规范》。计算内容包括：脚手架的整体稳定性、连墙件的强度验算、外挑型钢强度

的验算。

·悬挑式脚手架

1. 计算参数的确定

本工程为结构用双排扣件式脚手架，计算单元选择顶部5层脚手架，高度为=2.9×5=14.5m，

作业层为一层/=3KN/㎡；外脚手架的高度为100.6m，青岛地区的基本风压值ω0=0.5 KN/㎡；全

挂密目网，取密目网的挡风面积为50%。

脚手架的设计参数为：立杆纵距=1.5m，立杆横距=0.9m，步距h=1.8m，连墙件为二步三跨

设置，每一悬挑层内铺设2层竹笆脚手板（其中一层为作业层，另一层为防护层）。

其他计算参数为：立杆截面积A=489 mm2；立杆的截面抵抗矩W=5.08×103mm3；立杆的回

转半径=15.8mm。挡风面积An=1.5×1.8（1－0.089）×0.5＋1.5×1.8×0.089=1.470㎡；迎风面积

Aw=1.5×1.8=2.7㎡；钢材的抗压设计强度=0.205 KN/mm2，连墙件的横距=4.5m，连墙件的竖距

=3.6m。

2. 脚手架整体稳定性的验算

2.1 荷载计算

（1）恒载的标准值Gk

Gk=Hi(gk1+ gk2)+n1lagk2

查表得=0.1058KN/m；=0.3587+ 0.2087=0.5674KN/m（板底支承间距0.75m，设防护栏杆，

其中0.2087 KN/m为防护层重量）； =0.0768 KN/m；

Gk=17.5×（0.1058+0.0768）+1.5×0.5674=4.05 KN

（2）活载的标准值Qk

查表得=1.35 KN/m

=1.5×1.35=2.03KN

（3）风荷载的标准值ωk

查表得；由《建筑结构荷载规范》查得=1.67。

=0.7×0.653×1.67×0.5=0.38 KN/㎡

=1.5×0.653×0.38=0.37 KN/m

2.2 整体稳定验算

（1）确定材料强度附加分项系数

查表得；其中η= SQK/SGK=2.03/4.05=0.501，

λ=SWK/SGK=11.55/4.05=2.852

计算得=1.468

（2）计算设计轴心力

式中即，即，将和的数值代入得到：

=1.2（4.05+2.03）=7.296KN（3）计算风荷载弯距

（4）确定稳定系数

查表得μ=1.5，λ=uh/i=1.5×1.8/0.0158=119.62，查表得=0.452

（5）验算稳定

N′/ΨA+MW/W=7.296/0.452×489+144/5080=0.061KN/mm2

KN/mm2

故稳定性满足要求。

3. 连墙件的强度验算

（1）计算连墙件设计轴力

由风荷载引起的连墙件轴压力设计值

其中，挡风系数=0.653，=0.38 KN/㎡

=1.4×16.2×0.653×0.38=5.628KN

取值5KN

（2）连墙杆的强度验算

满足要求。

（3）扣件抗滑移承载力的验算（按双扣件计算）

扣件的抗滑设计承载力8KN＞

满足要求。

4. 外挑型钢的验算

4.1 计算参数的确定

16#工字钢截面积A=2610mm2，Ix=1130×104mm4，W=141×103mm3，半截面面积距

S=81.9×103mm3，腹板厚度=6mm，自重设计荷载=1.2×205=246N/m；φ16圆钢截面积

A=201mm2；Q235钢抗拉设计强度=215N/mm2，抗剪设计强度=125N/mm2，弹性模量

E=2.06×105N/mm2。

作用在工字钢上的竖直集中荷载N

N=1.2NGK+1.4NQK=1.2×4.05+1.4×2.03=7.7KN

4.2 内力计算

m=1.3m，m1=0.4m，=1.5m，

λ=m/l=1.3/1.5=0.87, λ1=m1/l=0.4/1.5=0.27

MA=-N(m+m1)-qm2/2=-7.7×(1.3+0.4)-0.246×1.32/2=-13.3KN.m

VA左=-(2N+qm)=-(2×7.7+0.246×1.3)=15.72 KN

RB=-N(λ+λ1)+(1-λ2)ql/2=-7.7×(0.87+0.27)+(1-0.872)×0.246×1.5/2=-8.73KN

4.3 工字钢的强度验算

（1）抗弯强度的验算

，其中截面塑性发展系数=1.05

Mx/γxWx=13.3×106/1.05×141×103=89.8 N/mm2<215N/mm2

故抗弯强度满足要求。

（2）抗剪强度的验算 VS/Itw=15.72×103×81.9×103/1130×104×6=19 N/mm2<125N/mm2

抗剪强度满足要求。

4.4 预埋卡环的强度验算

RB/2A=8.73×103/2×201=21.71 N/mm2<215N/mm2

Φ16mm预埋卡环的强度满足要求。

4.5 挠度验算

悬挑工字钢的挠度值应满足下式

٧]≥٧]＝l/400=1300/400=3.25mm

代入数值得

5.65=٧mm>[3.25=[٧mm故悬挑工字钢的挠度不能满足要求，须在工字钢顶部增加悬拉、底部增加支撑。

3、悬挑水平支架抗弯强度验算

1）荷载计算（取8层的荷载）

脚手架所有钢管、扣件、跳板、安全网总重的55吨，立杆是104

排，总共208根，所以每根单立杆的恒载取2.6kN，

活荷载根据《JGJ130—2001》规定取5kN/m2.

则施工荷载=l

al

b×5=(1.6×0.9)×5=7.2 kN, 7.2÷2=3.6 kN

荷载N=1.2×2.6+1.4×3.6=8.16 kN

2） 计算简图

3）抗弯验算

最大弯矩

M

max=Fab2(3-b/l)/2l2

=8.16×0.402×0.9(3-0.4.0/1.2)/2×1.22

=0.84kN·m

σ=M

maxy

max/I

y

查表得: I

y=53.2×104mm4, y

max=70mm

σ=0.84×1000×1000×70/(53.2×104)

110.5N/mm2 < 215N/mm2

满足要求

4）A点的抗剪验算

A点反力R=11N/16=11×8.16/16=5.61kN

τ=R/A=5.61×1000/2131=2.6N/ mm2[τ]=0.8×[σ]=0.8×215=172 N/mm2

τ=2.6N/mm2<[τ]= 172 N/mm2满足要求

4、悬挑斜拉钢丝绳的抗拉强度验算

1) 计算简图（如右图）

2) 抗拉强度验算（取钢丝绳斜拉最小角度验算）

F×1.16（力矩）=N×0.4+N(0.4+0.9)

F=8.16×0.4+8.16(0.4+0.9)/1.16

F=11.96KN

选用φ15 6×37,公称抗拉强度1500N/m的 钢丝绳.查表得：

钢撕破断拉力总和Fg=132.0KN,

换算系数α=0.82

安全系数K=6

N=αFg/K=18.04 KN＞11.96KN

满足要求

5、稳定性验算

计算高度取8×2.9=23.2m,施工荷载取3个作业层

1）恒载标准值

G

K=H

i(g

k1+ g

k3)+n

1l

ag

k2

查表得：g

k1=0.1058, g

k2=0.3587, g

k3=0.0728, n

1=3, l

a=1.6m

H

i=23.2m

G

k=23.2(0.1058+0.0728)+3×1.6×0.3587=5.86kN

2）施工荷载标准值：

Q

k=n

1l

aq

k

n

1=3, l

a=1.6m, 查表得：q

k=1.24

Q

k=3×1.6×1.24=5.95kN

3）风荷载标准值：W

k=l

aψw

k

w

k=0.7μ

sμ

zw

0

ψ=0.724, l

a=1.6m, μ

s=1×ψ=0.724, w

0=0.35, μ

z=3.74

w

k=0.7×0.724×3.74×0.35=0.6634

W

k=1.6×0.724×0.6634=0.7685

4）脚手架整体稳定性验算：

（1）确定材料强度附加分项系数γ

M

因组合风荷载，取γ

m=1.5607

（2）轴心力设计值N’=1.2(N

GK+N

QK)

=1.2(G

K+Q

K)

=1.2(5.86+5.95)=11.81kN

（3）风荷载弯矩M

w

M

w=0.12q

wkh2

=0.12×W

k×1.82

=0.12×0.7685×3.04

=0.2084kN

（4）确定稳定系数

查表得：μ=1.43

λ=μh/i=1.43×1.8÷0.1058=163

查表得：ψ=0.265

（5）稳定验算

0.9[ (N’/ψA) +M

w/W]≤f

c/γ

m

N’=11.81kN, M

w=0.2084KN·m, W=5×103mm3, ψ=0.265,

A=4.89×102mm2

f

C=0.2051Kn/mm2, γ

M=1.5607

代入数值

0.9[ (N’/ψA) +M

w/W]=0.0911

合集下载

三角形钢管悬挑脚手架计算书

三角形钢管悬挑脚手架计算书

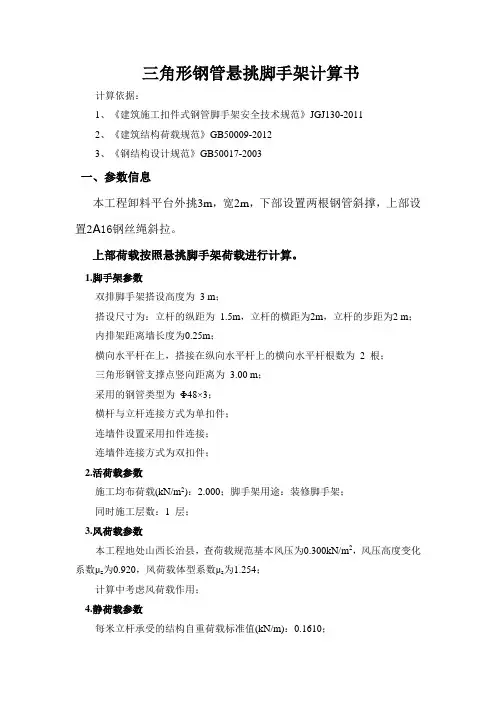

三角形钢管悬挑脚手架计算书

计算依据：

1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

2、《建筑结构荷载规范》GB50009-2012

3、《钢结构设计规范》GB50017-2003

一、参数信息

本工程卸料平台外挑3m，宽2m，下部设置两根钢管斜撑，上部设置2A16钢丝绳斜拉。

上部荷载按照悬挑脚手架荷载进行计算。

1.脚手架参数

双排脚手架搭设高度为 3 m；

搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为2m，立杆的步距为2 m；

内排架距离墙长度为0.25m；

横向水平杆在上，搭接在纵向水平杆上的横向水平杆根数为 2 根；

三角形钢管支撑点竖向距离为 3.00 m；

采用的钢管类型为 Φ48×3；

横杆与立杆连接方式为单扣件；

连墙件设置采用扣件连接；

连墙件连接方式为双扣件；

2.活荷载参数

施工均布荷载(kN/m2)：2.000；脚手架用途：装修脚手架；

同时施工层数：1 层；

3.风荷载参数

本工程地处山西长治县，查荷载规范基本风压为0.300kN/m2，风压高度变化系数μz为0.920，风荷载体型系数μs为1.254；

计算中考虑风荷载作用；

4.静荷载参数

每米立杆承受的结构自重荷载标准值(kN/m)：0.1610； 脚手板自重标准值(kN/m2)：0.350；栏杆挡脚板自重标准值(kN/m)：0.170；

安全设施与安全网自重标准值(kN/m2)：0.010；脚手板铺设层数：2 层；

脚手板类别：木脚手板；栏杆挡板类别：木脚手板挡板；

二、三角形钢管悬挑支撑计算

在竖向荷载作用下，计算简图如下

立面图

1、上图所示竖向荷载P1、P2由脚手架立杆所传，作用在三角形钢管悬支撑上各个杆件内力和各个支点的支座反力计算如下：

型钢悬挑脚手架计算书

型钢悬挑脚手架计算书

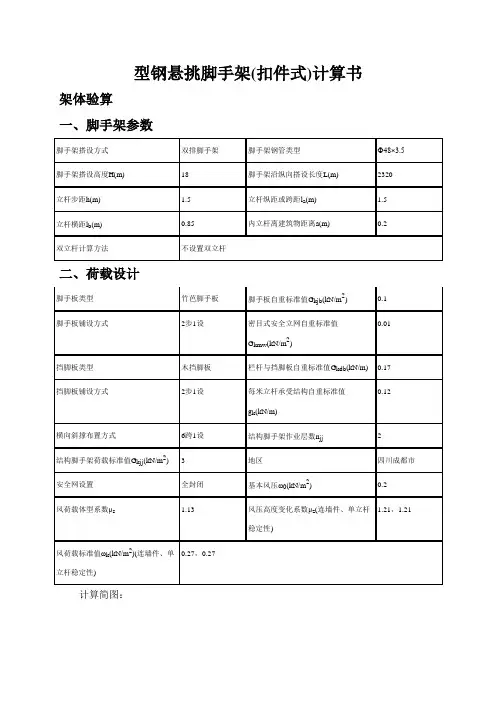

型钢悬挑脚手架(扣件式)计算书
