PYC6Z液压转子式混凝土喷射机在长距离大坡度巷道喷浆应用

混凝土湿喷机械手在长大隧道中的应用混凝土湿喷机械手是目前隧道施工中最常用的喷射混凝土设备之一，具有喷射效率高、施工速度快、施工成本低等优点。

在长大隧道这样的大型隧道建设中，混凝土湿喷机械手的应用也越来越广泛。

一、技术原理混凝土湿喷机械手由喷头、旋转涂料头、自动泵送装置、喷水装置、控制系统等组成，利用高速喷射混凝土技术将混凝土材料均匀喷洒到加固隧道的内墙和顶部，从而形成均匀、牢固的混凝土层。

二、应用特点1.提高施工效率。

混凝土湿喷机械手具有高效率、高速度的特点，可以在短时间内完成一定长度的加固混凝土层，提高了施工效率。

2.降低施工成本。

相较于传统手工涂料、抹灰等施工方式，混凝土湿喷机械手施工成本相对较低。

3.施工质量稳定。

混凝土湿喷机械手的喷射混凝土均匀且密实，能够确保加固层的均匀性、密实性和牢固性，从而提高了工程质量和安全性。

4.适应性强。

混凝土湿喷机械手适用于不同类型、不同形状的隧道，具有广泛的适用性。

长大隧道位于延安市宜川县境内，是新建的一条双向四车道高速公路隧道，全长6.99公里，施工难度大。

在隧道施工中，混凝土湿喷机械手应用广泛，主要应用于以下几个方面：1.加固内部混凝土层。

混凝土湿喷机械手通过高速泵送混凝土将混凝土均匀喷射到隧道内壁和顶端，从而达到加固的效果。

2.修整涂刷。

混凝土湿喷机械手利用旋转涂料头将混凝土均匀喷射到隧道内壁和顶端，然后进行修整和涂刷，从而形成均匀、平整的混凝土层。

3.疏浚排水。

由于隧道施工过程中会有大量的水和泥沙进入隧道内部，混凝土湿喷机械手可以通过喷水装置进行喷淋，将隧道内的水和泥沙疏浚出去。

总之，混凝土湿喷机械手在长大隧道中的应用，提高了施工效率、降低了施工成本、保证了施工质量，是一种高效、卓越的施工工具。

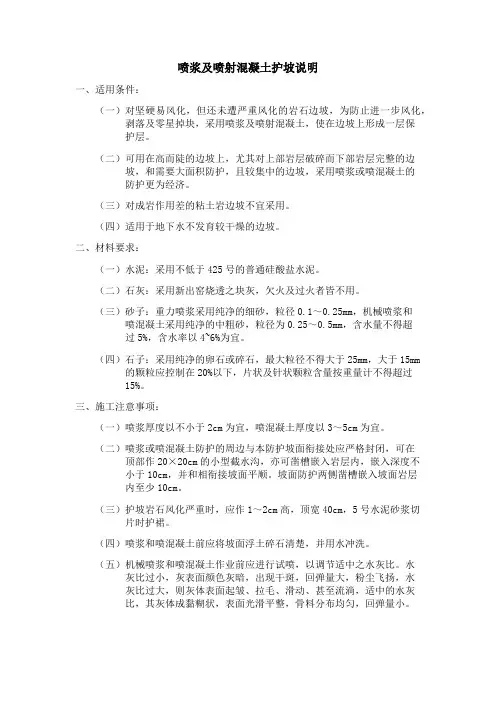

喷浆及喷射混凝土护坡说明一、适用条件：（一）对坚硬易风化，但还未遭严重风化的岩石边坡，为防止进一步风化，剥落及零星掉块，采用喷浆及喷射混凝土，使在边坡上形成一层保护层。

（二）可用在高而陡的边坡上，尤其对上部岩层破碎而下部岩层完整的边坡，和需要大面积防护，且较集中的边坡，采用喷浆或喷混凝土的防护更为经济。

（三）对成岩作用差的粘土岩边坡不宜采用。

（四）适用于地下水不发育较干燥的边坡。

二、材料要求：（一）水泥：采用不低于425号的普通硅酸盐水泥。

（二）石灰：采用新出窑烧透之块灰，欠火及过火者皆不用。

（三）砂子：重力喷浆采用纯净的细砂，粒径0.1～0.25mm，机械喷浆和喷混凝土采用纯净的中粗砂，粒径为0.25～0.5mm，含水量不得超过5%，含水率以4~6%为宜。

（四）石子：采用纯净的卵石或碎石，最大粒径不得大于25mm，大于15mm 的颗粒应控制在20%以下，片状及针状颗粒含量按重量计不得超过15%。

三、施工注意事项：（一）喷浆厚度以不小于2cm为宜，喷混凝土厚度以3～5cm为宜。

（二）喷浆或喷混凝土防护的周边与本防护坡面衔接处应严格封闭，可在顶部作20×20cm的小型截水沟，亦可凿槽嵌入岩层内，嵌入深度不小于10cm，并和相衔接坡面平顺。

坡面防护两侧凿槽嵌入坡面岩层内至少10cm。

（三）护坡岩石风化严重时，应作1～2cm高，顶宽40cm，5号水泥砂浆切片时护裙。

（四）喷浆和喷混凝土前应将坡面浮土碎石清楚，并用水冲洗。

（五）机械喷浆和喷混凝土作业前应进行试喷，以调节适中之水灰比。

水灰比过小，灰表面颜色灰暗，出现干斑，回弹量大，粉尘飞扬，水灰比过大，则灰体表面起皱、拉毛、滑动、甚至流淌，适中的水灰比，其灰体成黏糊状，表面光滑平整，骨料分布均匀，回弹量小。

（六）喷射作业应自下而上，喷枪咀应垂直于坡面，并于坡面保持一米左右的距离。

（七）为防止堵塞，输料管长以20～30m为宜，其喷射工作压力1.5～1.7MPａ，喷咀供水压力（2.5MPａ）要比工作压力大0.5～1.0MPａ以保证水和干拌合物均匀混合。

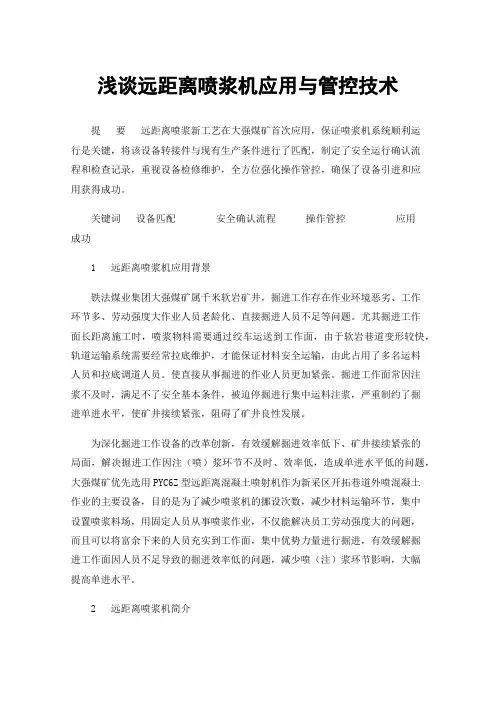

浅谈远距离喷浆机应用与管控技术提要远距离喷浆新工艺在大强煤矿首次应用，保证喷浆机系统顺利运行是关键，将该设备转接件与现有生产条件进行了匹配，制定了安全运行确认流程和检查记录，重视设备检修维护，全方位强化操作管控，确保了设备引进和应用获得成功。

关键词设备匹配安全确认流程操作管控应用成功1 远距离喷浆机应用背景铁法煤业集团大强煤矿属千米软岩矿井，掘进工作存在作业环境恶劣、工作环节多、劳动强度大作业人员老龄化、直接掘进人员不足等问题。

尤其掘进工作面长距离施工时，喷浆物料需要通过绞车运送到工作面，由于软岩巷道变形较快，轨道运输系统需要经常拉底维护，才能保证材料安全运输，由此占用了多名运料人员和拉底调道人员。

使直接从事掘进的作业人员更加紧张。

掘进工作面常因注浆不及时，满足不了安全基本条件，被迫停掘进行集中运料注浆，严重制约了掘进单进水平，使矿井接续紧张，阻碍了矿井良性发展。

为深化掘进工作设备的改革创新，有效缓解掘进效率低下、矿井接续紧张的局面，解决掘进工作因注（喷）浆环节不及时、效率低，造成单进水平低的问题，大强煤矿优先选用PYC6Z型远距离混凝土喷射机作为新采区开拓巷道外喷混凝土作业的主要设备，目的是为了减少喷浆机的挪设次数，减少材料运输环节，集中设置喷浆料场，用固定人员从事喷浆作业，不仅能解决员工劳动强度大的问题，而且可以将富余下来的人员充实到工作面，集中优势力量进行掘进，有效缓解掘进工作面因人员不足导致的掘进效率低的问题，减少喷（注）浆环节影响，大幅提高单进水平。

2 远距离喷浆机简介2.1 PYC6Z型混凝土喷射机性能PYC6Z型混凝土喷射机是一款潮式喷浆机，借助压缩空气通过输送管以气动通过薄型流动方式输送经教版的混凝土干料到喷枪，同时与喷枪上的水环搅拌混合形成混凝土湿料，并喷射到需要喷浆补强的位置，实现外喷混凝土工作。

该设备具有结构合理，性能稳定、操作方便等特点，适用于煤矿巷道工程、地面工程等混凝土喷射作业，水平运输距离可达1000米，输送高度可达150米。

PYC6Z转子式混凝土喷射机导语导语：我公司引进德国喷浆技术，利用锥形给料装置，通过锥面贴合密封，显著提高密封可靠性，主机旁粉尘浓度低于国家标准10mg/m³，喷浆料输送距离大大延长。

本期转化果平台推荐的《PYC6Z转子式混凝土喷射机》是由山西汾西华益公司引进德国专业技术研发的，可实现煤矿井下千米喷浆的潮式喷浆机，水平输送距离可达1000m、垂直输送高度可达150m，大大减少了井巷工程喷浆作业中喷浆机的搬运频次，具有减员提效、降低劳动强度、减少搬运等优势，可极大改善井下作业环境，保障工人的职业健康。

一、研发背景国内煤矿井下大多使用转子式混凝土喷射机，用于干料、潮料混凝土喷射作业。

转子式混凝土喷射机的给料部分和喷射部分为融为一体（即它只有一个料腔，同时用于给料和喷射作业），给料和喷射时密封处于相对旋转状态，密封结构不可靠，并极易出现磨损造成密封失效，以致喷射距离短，仅能达到60～80m，并产生较大粉尘，料腔通过出料口频率较低，喷射时脉冲大，物料不能连续。

喷浆机纯人工手动作业，机械化程度低，劳动强度大。

在煤矿井下条件苛刻，设备运输困难情况下，为生产现场及作业带来非常大的挑战。

山西汾西华益实业有限公司引进德国专业技术，实现自主生产的PYC6Z转子式混凝土喷射机填补了国内在煤矿井下远距离喷浆技术的空白，是一款可实现千米喷浆的潮式喷浆机。

二、优势性能1.实现远距离输送，水平输送距离可达1000m、垂直输送高度可达150m，大大减少井巷工程喷浆作业中喷浆机随巷道掘进进尺的搬运频率，具有有效发挥减员提效、降低工人劳动强度及减少搬运过程风险的优势。

2.实现了从给料到喷浆现场粉尘少、物料回弹小的目标，并且材料利用率高，降低了巷道工程材料成本，改善了井下作业环境，保障了工人的职业健康。

3.设备故障率低、性能稳定、安全可靠、操作方便。

三、结构特点1.PYC6Z转子式混凝土喷射机由喷浆主机、高压水泵、喷枪组成；另配套有我公司独立研制的6SDL230－3.6型给料机，该给料机可根据喷浆效率进行液压无极调节供料速度，连续均匀给料，配合喷浆主机共同构成喷浆作业系统，最大程度的保证了喷浆质量和喷浆效率。

巷道远距离混凝土喷浆技术研究及应用李彬发布时间：2021-08-09T03:38:08.225Z 来源：《防护工程》2021年11期作者：李彬赵宏志曹笑笑祁连光[导读] 淮北矿业股份有限公司许疃煤矿（以下简称许疃煤矿）施工的33采区排矸斜巷为开拓及准备巷道，设计采用锚网喷支护方式。

淮北矿业（集团）有限责任公司许疃煤矿安徽淮北 235000摘要：本文介绍了许疃煤矿在33采区排矸斜巷施工过程中的远距离喷浆试验结果。

通过对远距离喷浆机的应用、分析研究发现，依托PYC6ZL型远距离喷浆机，可将喷射距离由80m显著提升至280m，并将炮掘单进90m/月提高至112m/月，有效地提高了喷浆作业效率，降低了作业成本，实现矿井安全和高效生产，具有较高的推广应用价值。

关键词：远距离喷浆机；远距离输送；喷浆作业引言以喷射混凝土为基础的锚（网）喷支护是煤矿巷道的主要支护方式，是保证巷道安全、抑制围岩变形和围岩风化破坏的关键手段，对煤矿巷道掘进的安全发展发挥着重要的作用。

当前，如何提高喷射混凝土的喷浆工作效率、扩大喷射距离、优化喷射工艺成为锚喷支护方法发展的重要方向。

淮北矿业股份有限公司许疃煤矿（以下简称许疃煤矿）施工的33采区排矸斜巷为开拓及准备巷道，设计采用锚网喷支护方式。

该巷道运输路线不达标，技术研究表明，若采用传统喷浆方式，需整道、恢复提升设备、安全设施等，造成工程量明显增大，喷射作业难度提高等问题。

通常情况下，喷浆机的最远喷射距离仅为80m左右。

在喷射作业过程中，喷浆机及喷浆材料需频繁地搬移，不仅成本费用高，而且喷浆作业效率低下。

另外，现有施工掘进进尺速度较快，掘进锚网（索）支护后，不能及时喷浆支护，造成支护强度降低，巷道安全性降低，巷道质量标准化形象变差，且影响巷道的服务年限。

为解决巷道运输路线不达标无法挪移喷浆机难题，减缓远距离车辆运输与材料集中码放之间的矛盾，提高喷浆工作效率，本文采用PYC6Z型液压转子式混凝土喷浆机开展远距离喷浆试验，分析了该种喷浆机的工作原理及作业细则，进而实现提高作业效率的目的。

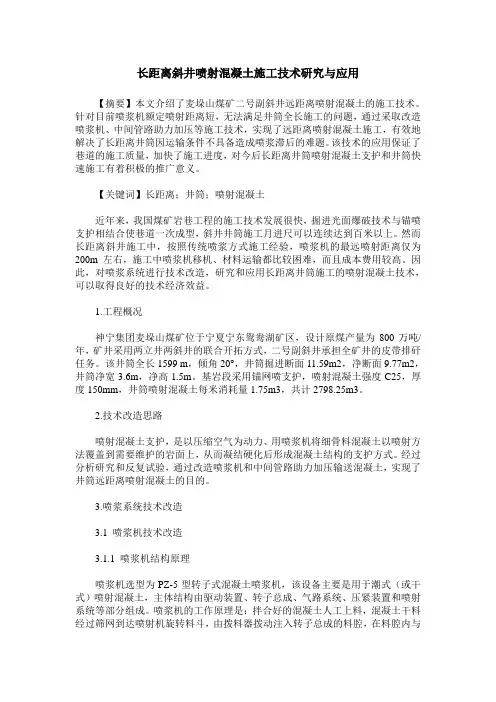

长距离斜井喷射混凝土施工技术研究与应用【摘要】本文介绍了麦垛山煤矿二号副斜井远距离喷射混凝土的施工技术。

针对目前喷浆机额定喷射距离短，无法满足井筒全长施工的问题，通过采取改造喷浆机、中间管路助力加压等施工技术，实现了远距离喷射混凝土施工，有效地解决了长距离井筒因运输条件不具备造成喷浆滞后的难题。

该技术的应用保证了巷道的施工质量，加快了施工进度，对今后长距离井筒喷射混凝土支护和井筒快速施工有着积极的推广意义。

【关键词】长距离；井筒；喷射混凝土近年来，我国煤矿岩巷工程的施工技术发展很快，掘进光面爆破技术与锚喷支护相结合使巷道一次成型，斜井井筒施工月进尺可以连续达到百米以上。

然而长距离斜井施工中，按照传统喷浆方式施工经验，喷浆机的最远喷射距离仅为200m 左右，施工中喷浆机移机、材料运输都比较困难，而且成本费用较高。

因此，对喷浆系统进行技术改造，研究和应用长距离井筒施工的喷射混凝土技术，可以取得良好的技术经济效益。

1.工程概况神宁集团麦垛山煤矿位于宁夏宁东鸳鸯湖矿区，设计原煤产量为800万吨/年，矿井采用两立井两斜井的联合开拓方式，二号副斜井承担全矿井的皮带排矸任务。

该井筒全长1599 m，倾角20°，井筒掘进断面11.59m2，净断面9.77m2，井筒净宽3.6m，净高1.5m。

基岩段采用锚网喷支护，喷射混凝土强度C25，厚度150mm，井筒喷射混凝土每米消耗量1.75m3，共计2798.25m3。

2.技术改造思路喷射混凝土支护，是以压缩空气为动力、用喷浆机将细骨料混凝土以喷射方法覆盖到需要维护的岩面上，从而凝结硬化后形成混凝土结构的支护方式。

经过分析研究和反复试验，通过改造喷浆机和中间管路助力加压输送混凝土，实现了井筒远距离喷射混凝土的目的。

3.喷浆系统技术改造3.1 喷浆机技术改造3.1.1 喷浆机结构原理喷浆机选型为PZ-5型转子式混凝土喷浆机，该设备主要是用于潮式（或干式）喷射混凝土，主体结构由驱动装置、转子总成、气路系统、压紧装置和喷射系统等部分组成。

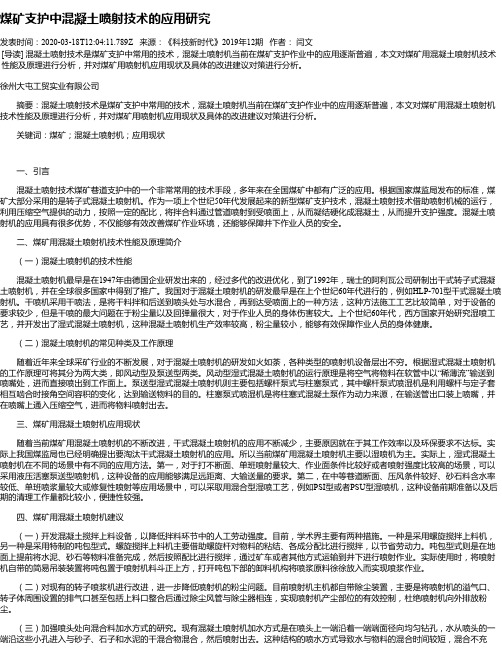

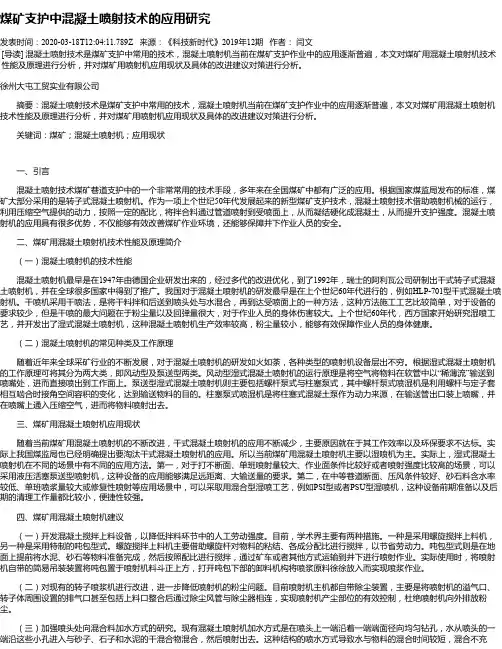

煤矿支护中混凝土喷射技术的应用研究发表时间：2020-03-18T12:04:11.789Z 来源：《科技新时代》2019年12期作者：闫文[导读] 混凝土喷射技术是煤矿支护中常用的技术，混凝土喷射机当前在煤矿支护作业中的应用逐渐普遍，本文对煤矿用混凝土喷射机技术性能及原理进行分析，并对煤矿用喷射机应用现状及具体的改进建议对策进行分析。

徐州大屯工贸实业有限公司摘要：混凝土喷射技术是煤矿支护中常用的技术，混凝土喷射机当前在煤矿支护作业中的应用逐渐普遍，本文对煤矿用混凝土喷射机技术性能及原理进行分析，并对煤矿用喷射机应用现状及具体的改进建议对策进行分析。

关键词：煤矿；混凝土喷射机；应用现状一、引言混凝土喷射技术煤矿巷道支护中的一个非常常用的技术手段，多年来在全国煤矿中都有广泛的应用。

根据国家煤监局发布的标准，煤矿大部分采用的是转子式混凝土喷射机。

作为一项上个世纪50年代发展起来的新型煤矿支护技术，混凝土喷射技术借助喷射机械的运行，利用压缩空气提供的动力，按照一定的配比，将拌合料通过管道喷射到受喷面上，从而凝结硬化成混凝土，从而提升支护强度。

混凝土喷射机的应用具有很多优势，不仅能够有效改善煤矿作业环境，还能够保障井下作业人员的安全。

二、煤矿用混凝土喷射机技术性能及原理简介（一）混凝土喷射机的技术性能混凝土喷射机最早是在1947年由德国企业研发出来的，经过多代的改进优化，到了1992年，瑞士的阿利瓦公司研制出干式转子式混凝土喷射机，并在全球很多国家中得到了推广。

我国对于混凝土喷射机的研发最早是在上个世纪60年代进行的，例如HLP-701型干式混凝土喷射机。

干喷机采用干喷法，是将干料拌和后送到喷头处与水混合，再到达受喷面上的一种方法，这种方法施工工艺比较简单，对于设备的要求较少，但是干喷的最大问题在于粉尘量以及回弹量很大，对于作业人员的身体伤害较大。

上个世纪60年代，西方国家开始研究湿喷工艺，并开发出了湿式混凝土喷射机，这种混凝土喷射机生产效率较高，粉尘量较小，能够有效保障作业人员的身体健康。

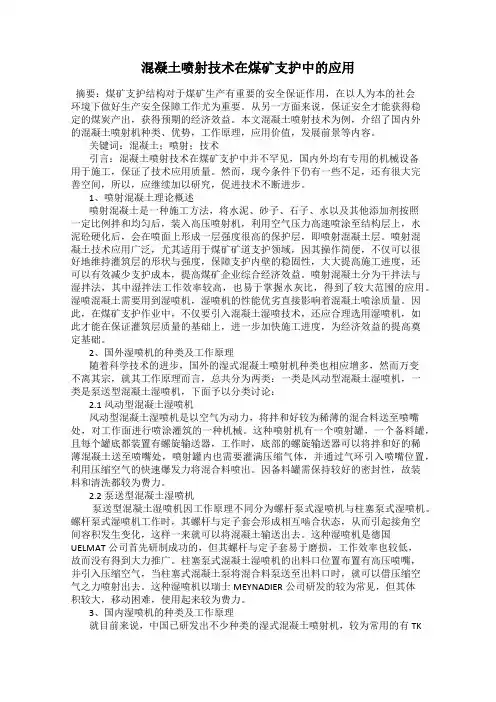

混凝土喷射技术在煤矿支护中的应用摘要：煤矿支护结构对于煤矿生产有重要的安全保证作用，在以人为本的社会环境下做好生产安全保障工作尤为重要。

从另一方面来说，保证安全才能获得稳定的煤炭产出，获得预期的经济效益。

本文混凝土喷射技术为例，介绍了国内外的混凝土喷射机种类、优势，工作原理，应用价值，发展前景等内容。

关键词：混凝土；喷射；技术引言：混凝土喷射技术在煤矿支护中并不罕见，国内外均有专用的机械设备用于施工，保证了技术应用质量。

然而，现今条件下仍有一些不足，还有很大完善空间，所以，应继续加以研究，促进技术不断进步。

1、喷射混凝土理论概述喷射混凝土是一种施工方法，将水泥、砂子、石子、水以及其他添加剂按照一定比例拌和均匀后，装入高压喷射机，利用空气压力高速喷涂至结构层上，水泥砼硬化后，会在喷面上形成一层强度很高的保护层，即喷射混凝土层。

喷射混凝土技术应用广泛，尤其适用于煤矿矿道支护领域，因其操作简便，不仅可以很好地维持灌筑层的形状与强度，保障支护内壁的稳固性，大大提高施工进度，还可以有效减少支护成本，提高煤矿企业综合经济效益。

喷射混凝土分为干拌法与湿拌法，其中湿拌法工作效率较高，也易于掌握水灰比，得到了较大范围的应用。

湿喷混凝土需要用到湿喷机，湿喷机的性能优劣直接影响着混凝土喷涂质量。

因此，在煤矿支护作业中，不仅要引入混凝土湿喷技术，还应合理选用湿喷机，如此才能在保证灌筑层质量的基础上，进一步加快施工进度，为经济效益的提高奠定基础。

2、国外湿喷机的种类及工作原理随着科学技术的进步，国外的湿式混凝土喷射机种类也相应增多，然而万变不离其宗，就其工作原理而言，总共分为两类：一类是风动型混凝土湿喷机，一类是泵送型混凝土湿喷机，下面予以分类讨论：2.1 风动型混凝土湿喷机风动型混凝土湿喷机是以空气为动力，将拌和好较为稀薄的混合料送至喷嘴处，对工作面进行喷涂灌筑的一种机械。

这种喷射机有一个喷射罐，一个备料罐，且每个罐底都装置有螺旋输送器，工作时，底部的螺旋输送器可以将拌和好的稀薄混凝土送至喷嘴处，喷射罐内也需要灌满压缩气体，并通过气环引入喷嘴位置，利用压缩空气的快速爆发力将混合料喷出。

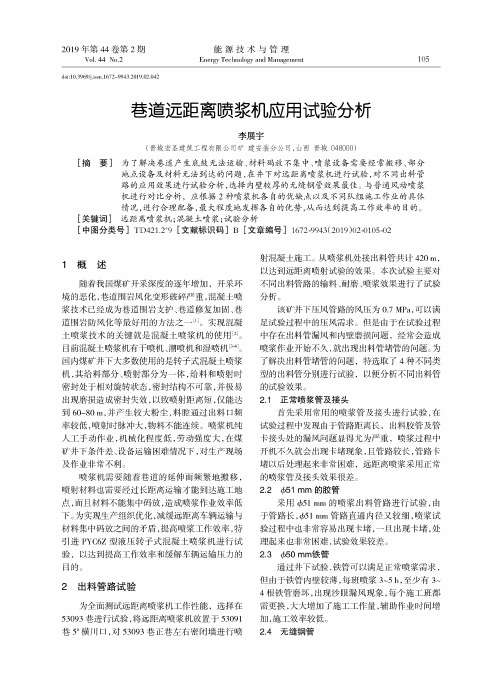

2019年第44卷第2期V〇l.44 No.2能源技术与管理Energy Technology and Management105doi:10.3969/j.issn.1672-9943.2019.02.042巷道远距离喷浆机应用试验分析李展宇(晋城宏圣建筑工程有限公司矿建安装分公司，山西晋城048000)[摘要]为了解决巷道产生底鼓无法运输、材料码放不集中、喷浆设备需要经常搬移、部分地点设备及材料无法到达的问题，在井下对远距离喷浆机进行试验，对不同出料管路的应用效果进行试验分析，选择内壁较厚的无缝钢管效果最佳。

与普通风动喷浆机进行对比分析，应根据2种喷浆机各自的优缺点以及不同队组施工作业的具体情况，进行合理配备，最大程度地发挥各自的优势，从而达到提高工作效率的目的。

[关键词]远距离喷浆机;混凝土喷浆;试验分析[中图分类号]TD421.2+9 [文献标识码]B[文章编号]1672-9943(2019)024105-021概述随着我国煤矿开采深度的逐年增加，开采环 境的恶化，巷道围岩风化变形破碎严重，混凝土喷 浆技术已经成为巷道围岩支护、巷道修复加固、巷 道围岩防风化等最好用的方法之一[1]。

实现混凝 土喷浆技术的关键就是混凝土喷浆机的使用[2]。

目前混凝土喷浆机有干喷机、潮喷机和湿喷机[#%]。

国内煤矿井下大多数使用的是转子式混凝土喷浆 机，其给料部分、喷射部分为一体，给料和喷射时 密封处于相对旋转状态，密封结构不可靠，并极易 出现磨损造成密封失效，以致喷射距离短，仅能达 到60:80 m，并产生较大粉尘，料腔通过出料口频 率较低，喷射时脉冲大，物料不能连续。

喷浆机纯 人工手动作业，机械化程度低，劳动强度大，在煤 矿井下 下，现。

喷浆机 随着巷 的 ，喷 料 经点，而且材料不能集中码放，造成喷浆作业效率低 下。

为实现生产组织优化，减缓远距离车辆运输与 材料集中码放之间的矛盾，提高喷浆工作效率，特 引进PYC6Z型液压转子式混凝土喷浆机进行试 验，以达到提高工作效率和缓解车辆运输压力的 目的。

混凝土喷射机的应用及发展1、混凝土喷射机工作原理和结构特征混凝土喷射机是工程施工中广泛使用的一种施工设备。

它是利用压缩空气或其它动力，将按一定比例配合的拌和料通过管道输送并高速喷射到受喷面上凝结硬化，从而形成混凝土支护层。

喷射混凝土技术工艺简便，施工造价低，适应面广，在各种建筑领域内发挥了重要作用。

目前在喷射混凝土作业中，绝大多数是使用转子式混凝土喷射机，因为这种喷射机结构简单、工作性能可靠、外形小、重量轻、维修和操作方便。

据统计，目前我国各行业投人使用的转子式混凝土喷射机近十万台，每年更新数千台，使用量很大，它是我国喷射混凝土作业中的关键设备。

干式喷射机工作原理和结构特征是：带有衬板的转子以一定的转速旋转，而结合板压在衬板上固定不动，结合板上连接有进风管和出料弯头，当转子中装有物料的各个料杯转动到与进风管和出料弯头相通时，在压气的作用下，物料通过出料弯头和输料管输送到喷咀，并在喷咀处加水喷射出去。

在此过程中，由结合板和衬板组成的密封副起到了密封压气和物料的作用。

干式混凝土喷射机的主要优点是输送距离长，设备简单，耐用。

但由于它是使干拌和混凝土喷嘴外与水混和，故而施工粉尘，回弹均较大，干喷作业产生的粉尘危害工人健康，尤其是窄小巷道工程施工中，粉尘污染更为严重。

从60 年代起，在西方发达国家中，湿喷技术开始逐渐推行，各种湿式混凝土喷射机也陆续开发出来，所谓湿喷，其基本原理是将加水搅拌好的成品混凝土加人湿式喷射机，输送至喷嘴处，经掺加速凝剂后形成料束喷至施工面。

在国内，目前由于种种原因，干喷机仍是主要的喷射作业设备。

但是随着人们环保意识的增强以及对喷射混凝土质量要求的提高，已有越来越多的湿式混凝土喷射机进入使用。

在一些国际招标的大型水利工程中，如二滩水电站，黄河小浪底工程，三峡工程等，均是采用湿式混凝土喷射机作业。

国内目前使用的各种湿式混凝土喷身机多是从国外引进的设备。

近几年来。

国内一些单位也开始开发研制出几种湿式混凝土喷射机，但生产规模尚有待于扩大概括起来，湿式混凝土喷射机主要优点是：(1)大大降低了机旁和喷嘴外的粉尘浓度，消除了对工人健康的危害。

科技成果——煤矿全机械化远距离喷浆成套技
术装备
技术开发单位
山东天河科技股份有限公司
适用范围
（1）适用于煤矿井下各种不同区域的快速混凝土喷射作业；
（2）适用于公路、铁路、隧道交通、桥梁建设、水利工程等领域，尤其适用于工程量大，斜巷或井下自然着火区存在施工安全隐患的，现场条件复杂苛刻、物料和设备运输不便情况下导致的喷浆困难或者无法喷浆的地点。

成果简介
（1）煤矿全机械化远距离喷浆作业线成套技术及施工工艺，实现了混凝土喷浆料的机械化提取、超远距离输送以及取代人工的遥控自动化喷射作业，每班减少作业人数4人，平均回弹率为11.9%，粉尘浓度实测小于3.5mg/m3；
（2）新型PYC6Z型远距离喷射机采用独特设计的锥形给料密封装置于多料杯叶片轮结构，能在0.6MPa风压下，实际喷浆量达到5-15m3/h，输送距离达到500m以上，无脉冲、不堵管，生产效率高，实现了远距离、连续稳定、高质高效喷浆施工。

应用情况
井下高效全机械化远距离喷浆作业线在济宁三号煤矿应用实施，设备运行安全可靠，较传统喷浆工艺降低回弹率10%以上，喷浆作业
（运输、搅拌、上料人员）减少4-5人/班，使用该技术后显著改善掘进面作业环境，大幅度提高了巷道掘进速度，保证了采掘顺利接替，增加了煤炭产量。

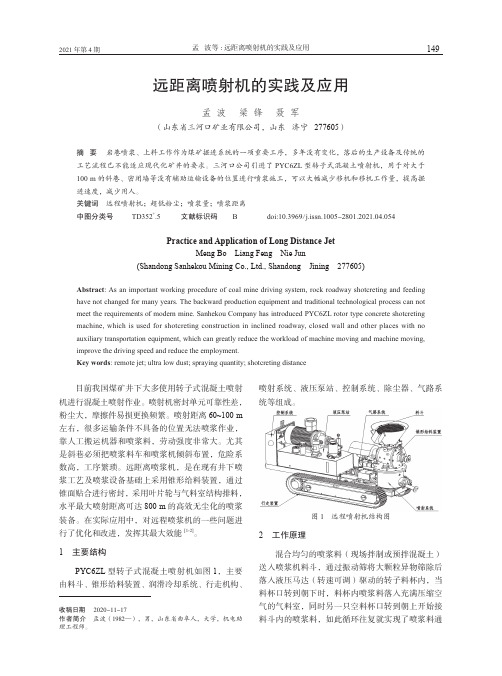

1492021年第4期孟 波等:远距离喷射机的实践及应用收稿日期2020-11-17作者简介 孟波（1982—），男，山东省曲阜人，大学，机电助理工程师。

远距离喷射机的实践及应用孟 波 梁 锋 聂 军（山东省三河口矿业有限公司，山东 济宁 277605）摘 要 岩巷喷浆、上料工作作为煤矿掘进系统的一项重要工序，多年没有变化，落后的生产设备及传统的工艺流程已不能适应现代化矿井的要求。

三河口公司引进了PYC6ZL 型转子式混凝土喷射机，用于对大于100 m 的斜巷、密闭墙等没有辅助运输设备的位置进行喷浆施工，可以大幅减少移机和移机工作量，提高掘进速度，减少用人。

关键词 远程喷射机；超低粉尘；喷浆量；喷浆距离中图分类号 TD352+.5 文献标识码 B doi:10.3969/j.issn.1005-2801.2021.04.054Practice and Application of Long Distance JetMeng Bo Liang Feng Nie Jun(Shandong Sanhekou Mining Co., Ltd., Shandong Jining 277605)Abstract : As an important working procedure of coal mine driving system, rock roadway shotcreting and feeding have not changed for many years. The backward production equipment and traditional technological process can not meet the requirements of modern mine. Sanhekou Company has introduced PYC6ZL rotor type concrete shotcreting machine, which is used for shotcreting construction in inclined roadway, closed wall and other places with no auxiliary transportation equipment, which can greatly reduce the workload of machine moving and machine moving, improve the driving speed and reduce the employment.Key words : remote jet; ultra low dust; spraying quantity; shotcreting distance目前我国煤矿井下大多使用转子式混凝土喷射机进行混凝土喷射作业。
