消防电气控制装置（消防泵控制器）AK300-S2XF产品说明书版本V2.01-V2.0220220926目录一、产品型号说明 (1)二、系统简介 (2)三、系统参数描述 (5)四、显示信息及接线端口描述 (11)五、产品尺寸图和开孔安装尺寸（单位：毫米） (15)六、产品接线图 (17)一、产品型号说明订货完整型号：AK300-S2XF AC220V二、系统简介1、概述AK300-S2XF型消防电气控制装置（消防泵控制器），是为了满足消防电气控制装置（消防泵控制设备），符合GB16806-2006标准设计的一款产品，用于消防泵控制设备中的逻辑运算、自动远程信号处理、接触器驱动、电压电流显示及负载故障保护切换，适用于0.75～500kW的水泵，适用于直接启动、星三角启动、软起动、自耦降压启动。

2、产品特点(1)、工作电压：AC220V（XO接线端L1-N电源输入端口）。

(2)、控制器输入输出端均可自定义。

(2)、断路器监视直接采用AC220V。

(3)、内置相序保护（相序可设置正序ABC反序CBA），断错相，过压，欠压保护。

(4)、使用记录可查询。

(5)、联动、故障报警内置联动和故障报警声响有明显区别，声响等级：＞65dB1m注：双层门需要外置联动和故障报警器。

(6)、操作方便、带密码电子锁a、需输入正确密码才可进行面板按键操作。

b、控制器面板上有“1泵故障切换”和“2泵故障切换”两个按键，方便用户调试。

(7)、显示直观a、LED显示屏直观显示ABC线电压，频率、电流，负载百分比、运行状态及故障状态。

b、状态指示，可分辨颜色距离可达6m。

(8)：结构简单可靠a、替代传统的所有二次回路元器件，简化结构，提高生产效率。

b、采用穿心式电流采集器，准确采集电机三相电流，及时可靠的监控电机运行状态。

3、操作面板A区：LED显示屏区域B区：LED指示灯区域C区：按键操作区域D区：联动、故障声警区4、按键介绍按键名称按键图标按键功能1泵启动/▲1、按【1泵启动】键启动1泵；2、在参数设置界面，按【1泵启动】键为参数值加1，长按按【1泵启动】键为参数值快速增加；1泵停止/◄1、按【1泵停止】键停止1泵；2、按【1泵停止】键3秒进入参数设置界面；3、在参数设置界面，按【1泵停止】键为切换参数菜单后退；2泵启动/▼1、按【2泵启动】键启动2泵；2、在参数设置界面，按【2泵启动】键为参数值减1，长按按【2泵启动】键为参数值快速减小；2泵停止/▶1、按【2泵停止】键停止2泵；2、在参数设置界面，按【2泵停止】键为切换参数菜单前进；3、长按3s 查询控制器版本号;自动/手动手动/自动模式切换；主/备选择1、自动模式下，主/备水泵选择；2、解锁状态下，长按5秒复位联动信号；1泵故障切换1泵正常运行时，按【1泵故障切换】模拟1泵故障，自动切换2泵启动；2泵故障切换2泵正常运行时，按【2泵故障切换】模拟2泵故障，自动切换1泵启动；管理权限1、如产品处于锁定状态需要长按【管理权限】键3秒，并输入正确的3位密码，再按【管理权限】键解锁密码，才能进入系统操作面板；2、在参数设置界面，按【管理权限】键为参数定义确定并返回主界面；自动/手动主/备选择1、【自动/手动】+【主/备选择】键同时按住5秒进入功能定义密码输入界面，输入密码777按【管理权限】确认后进入功能自定义菜单。

电气火灾监控设备JBF-62S30使用说明书在安装和使用本产品前务必仔细阅读和理解该使用说明书！青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.目录第一章系统概述 (4)1.1 特点 (4)1.2 参数 (5)1.3 外形尺寸 (5)1.4 结构介绍 (6)1.5指示灯及按键 (7)1.6 执行标准 (7)第二章安装调试步骤 (8)2.1 系统安装要求 (8)2.2 接线说明 (8)2.3现场调试 (8)第三章监控设备主要功能 (10)第四章监控设备显示说明 (11)4.1 监控设备正常监视状态 (11)4.2监控报警信息 (11)第五章监控设备操作 (13)5.1系统查询 (13)5.1.1 查询注册地址 (13)5.1.2查询系统单元配置 (14)5.1.3 查询历史记录 (14)5.1.4 查询组网控制器 (15)5.1.5 查询注释信息 (15)5.1.6 查询部件参数 (15)5.1.7 查询分体式部件参数： (16)5.1.8 查询分体式实时值 (16)5.2 测试菜单 (17)5.2.1 回路状态信息浏览 (17)5.2.2 回路电流信号浏览 (18)5.2.3 现场部件数据查询 (18)5.2.4 回路部件电流信号值 (19)5.2.5 现场部件类型及版本 (19)5.2.6 用户密码及授权管理 (19)5.3 设置菜单 (20)5.3.1 时间设置 (20)5.3.2 设置部件屏蔽 (20)5.3.3 设置打印机 (21)5.3.4 打印历史记录 (21)JBF-62S60电气火灾监控设备使用说明书V1.05.3.5 设置部件参数 (22)5.3.6 设置分体式部件参数 (22)5.4 安装设置菜单 (23)5.4.1 回路部件自动登记 (23)5.4.2 回路部件手动登记 (24)5.4.3 设置本机地址 (24)5.4.4 定点编址 (25)5.5 系统设置菜单 (26)5.5.1 系统配置 (26)5.5.2 清除处理 (26)5.5.3 设置密码 (27)5.5.4 设置语言 (27)5.5.5 运行模式 (27)5.4.6 设置试用期 (28)5.4.7 WIFI管理 (28)5.6 帮助菜单 (29)第六章探测器 (30)6.1 JBF62E系列组合式电气火灾监控探测器 (30)6.1.1 功能概述 (30)6.1.2 主要功能 (30)6.1.3 主要参数 (31)6.1.4 结构尺寸 (31)6.1.5 安装与布线 (33)第七章常见故障分析及维护 (35)7.1 故障处理 (35)7.2 保养维修 (35)7.3 安全使用及注意事项 (35)第一章系统概述青鸟消防股份有限公司生产的JBF-62S30型电气火灾监控设备（以下简称为监控设备）是基于防火探测报警器的报警、监视、控制和管理的工业级软硬件系统。

火灾报警控制器操作方法
以下为常见的火灾报警控制器操作方法：
1. 检查控制器状态：首先检查控制器面板上的指示灯，确保其处于正常状态。

如果有异常的指示灯亮起，需要查看控制器的故障指示手册以了解具体问题。

2. 复位控制器：如果有火警或故障报警，需按下复位键使控制器停止响警报声。

复位后，控制器会继续监测系统状态。

3. 静音控制器：在火警或故障报警情况下，可以按下静音键以停止报警声。

静音模式下，控制器仍会继续监测系统状态，并在有新的报警时发出声音。

4. 通知相关人员：如果有火警报警，需要立即通知相关人员，如消防员、管理人员等。

通知的具体方法可以使用控制器上的呼叫按钮或外部紧急按钮。

5. 查看控制器信息：控制器通常会有一个显示屏，可以通过该屏幕查看系统的工作状态、故障信息、火警信息等。

根据控制器型号的不同，显示屏上会显示不同的选项和操作方式。

6. 检查控制器电源：要确保控制器正常供电，检查电源输入是否正常，电源线连接是否良好。

如果发现电源问题，需要及时修复或更换。

7. 定期维护：定期检查控制器的工作状态，包括测试系统的功能、电气连接状态、电池状态等。

可以根据控制器的说明书或维护计划进行维护操作。

重要提示：以上操作方法仅适用于一般的火灾报警控制器。

不同品牌和型号的控制器可能会有些许差异，因此在操作之前最好参考控制器的操作手册以确保安全和正确操作。

此外，火灾报警控制器的安装和维护应由专业人员进行。

TE3001电气火灾监控设备安装使用说明书（Ver.1.0,2018.10）前言电气火灾监控系统是深圳市泰和安科技有限公司为适应工程设计需要而开发的一套系统。

电气火灾监控系统依据GB 50016-2014《建筑设计防火规范》、GB 50116-2013《火灾自动报警系统设计规范》、GB 25506-2010《消防控制室通用技术要求》、GB 14287.1-2014《电气火灾监控系统第1部分：电气火灾监控设备》标准要求而设计，为室内使用设备。

TE3001电气火灾监控设备采用壁挂式结构，模块式设计，具有功能强、可靠性高、配置灵活的特点。

系统采用128×64点汉字液晶显示，全汉字操作及提示界面。

打印机可打印系统所有报警、故障及各类操作的汉字信息。

最大容量为100个地址点，具有全面的现场编程能力。

本安装使用说明书应由专人负责，妥善保管，以备日后查用。

目录1 概述 (4)2 功能 (4)3 特点 (4)4 技术指标 (4)5 配置说明及结构特征 (5)5.1 外观及面板说明 (5)5.2 内部结构说明 (6)5.3外接端子说明 (7)5.4布线要求 (7)5.5接线说明 (7)6 安装与调式 (8)6.1 开箱检查 (8)6.2 监控设备内部配置及连接状况检查 (8)6.3 开机前检查 (8)6.4 安装方法 (8)6.5 外部设备检查 (9)6.6 调试 (9)7 操作说明 (9)7.1 键盘介绍 (9)7.2 键盘的解锁与锁键盘 (9)7.3进入主菜单 (10)7.4查询实时信息 (10)7.4.1报警信息查询 (10)7.4.2联动信息查询 (10)7.4.3故障信息查询 (11)7.4.4屏蔽信息查询 (11)7.5记录查询 (11)7.6登录查询 (11)7.6.1总线部件 (11)7.6.2回路登录信息 (12)7.6.3重新登录 (12)7.7屏蔽操作 (12)7.8用户操作 (13)7.8.1时间设置 (13)7.8.2打印设置 (13)7.8.3系统工作模式 (13)7.8.4密码设置 (13)7.8.5按键声设置 (14)7.8.6联动模式 (14)7.9管理员操作 (14)7.9.1分机网络设置 (14)7.9.2总线设备配置 (15)7.9.3离线设置 (16)7.9.4联动编程 (16)7.9.5恢复出厂设置 (16)7.10复位 (17)7.11查询 (17)7.12自检 (17)7.13 消音 (17)7.14 操作级别设置 (17)8 常见故障及维修 (17)9 日常维护及保修 (18)10 打印机使用说明 (18)请联系我们 (19)1 概述TE3001型电气火灾监控设备（简称监控设备）是根据国家标准GB14287.1-2014《电气火灾监控系统第1部分：电气火灾监控设备》，针对电气火灾进行实时监控的全新系统。

电气火灾监控设备使用说明书目录一、概述二、基本功能三、主要技术参数四、系统组成和原理五、基本功能与操作六、电气火灾监控设备菜单功能说明七、一般故障排除八、安装说明九、注意事项十、存贮和运输十一、包装说明十二、联系我们一、概述电气火灾监控系统是针对国内近年来电气火灾大幅上升的态势自主开发的，集报警、监视、控制、管理功能于一体的计算机测控系统。

该系统界面直观、易用性强、结构合理、可靠性高、功能较强、维护方便。

该系统可广泛应用于大型商场、生活小区、生产基地、办公大楼、商场酒店、分散设备等区域用电防火的集中管理。

该系统的采用，既极大的提高供电系统的连续性，又能把电气火灾消灭于萌芽状态，对安全用电提供了保障。

电气火灾监控设备是电气火灾监控系统的核心，可以实时地显示被监控回路的各种工作状态。

当系统出现异常时（剩余电流），监控设备将发出声、光报警信号，提醒工作人员注意；并还能显示和记录具体内容。

电气火灾监控设备执行国家标准GB 14287.1-2014《电气火灾监控设备》。

型号命名：二、基本功能电气火灾监控设备以ARM微控制器（单片机＋嵌入式软件）作总控制器，通过消防RS485连接每台探测器，对系统内所有受控回路的运行状态进行实时监控。

1、报警功能当受控回路发生异常，如：剩余电流故障（漏电），传感器故障等，电气火灾监控设备能够即时指示故障回路报警类型、指示剩余电流故障（漏电），并以声、光报警。

2、系统状态指示、报警功能当监控系统出现通讯故障、电源故障（主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警。

3、打印功能当受控回路出现异常（产生、报警）、系统出现故障（通讯线断路、主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警的同时，还能够通过打印机自动打印出故障信息报表。

4、遥测功能电气火灾监控设备能够实时检测每个受控回路的工作状态，显示各个受控回路的剩余电流值。

消防电气控制装置使用说明书一、产品概述消防电气控制装置是一种用于控制消防设备的电气设备，主要用于自动灭火系统、疏散指示系统、报警系统等。

本产品具有高可靠性、易操作等特点，能够有效地提升消防设备的安全性和可靠性。

二、产品结构本产品由主控制器、输入输出模块、电源模块等组成。

其中，主控制器负责控制整个系统的运行，输入输出模块负责接收外部信号和输出信号，电源模块则为整个系统提供电力支持。

三、使用方法1.开机：将电源线插入插座，并按下主控制器上的电源按钮，待指示灯亮起后即可正常工作。

2.设置参数：在主控制器上设置相关参数，如灭火剂种类、喷淋时间等。

3.监测状态：通过主控制器上的显示屏可以实时监测各个设备的状态，并对异常情况进行处理。

4.手动操作：在必要情况下，可以通过手动按钮进行操作。

5.关机：按下主控制器上的关机按钮即可停止工作。

四、注意事项1.在使用前，请确保所有连接线路正确无误。

2.请勿将本产品暴露在高温、潮湿等环境中。

3.请勿随意拆卸本产品，以免影响正常使用。

4.使用过程中如出现异常情况，请及时联系售后服务人员处理。

五、维护保养1.定期检查设备的电源线路是否正常，如有异常情况及时更换。

2.定期对设备进行清洁，保持设备表面干净整洁。

3.定期检查设备的各个部件是否正常运行，如有异常情况及时处理。

六、故障排除1.无法开机：检查电源线路是否接触良好，是否插入插座。

2.系统无法正常工作：检查输入输出模块是否接收到正确的信号，主控制器上的参数设置是否正确。

3.其他故障：请联系售后服务人员进行处理。

七、技术参数1.电源：AC220V±10% 50Hz2.工作温度：-10℃~+55℃3.相对湿度：≤95%4.防护等级：IP54以上是本产品的详细说明书，请仔细阅读并按照要求操作。

如有任何疑问或需要帮助，请联系我们的售后服务人员。

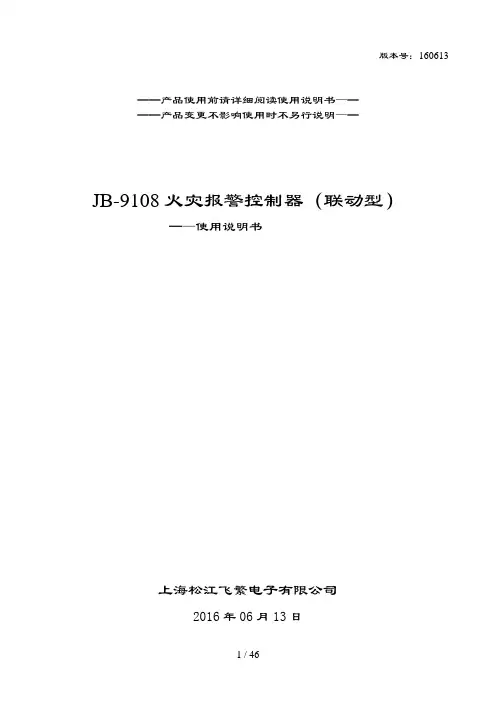

版本号：160613——产品使用前请详细阅读使用说明书————产品变更不影响使用时不另行说明——JB-9108火灾报警控制器（联动型）——使用说明书上海松江飞繁电子有限公司2016年06月13日目录一系统概述 (2)二面板介绍 (4)三硬件设置 (7)四投入运行 (7)五系统自检 (8)六火灾报警的显示和操作方法 (9)七故障状态的显示和操作方法 (12)八编程（查看）菜单功能介绍 (13)九常见故障列表 (43)十多线接线示意图 (43)一、系统概述：1．1 系统简介：（1）．JB-9108火灾报警控制器（联动型）是我公司最新开发的产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。

用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。

（2）．系统容量大，单机最大容量为12096点，可满足建筑面积在10万平方米左右工程对火灾自动报警控制系统的需要。

若有一个规模庞大的建筑群体，可用CAN总线把64台JB-9108火灾报警控制器（联动型）联网起来管理。

最大容量可达774144点，保护面积可达600万平方米。

每台单机最多可带128个手动直接控制装置和252台系统型火灾显示盘。

（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析，控制器能自动识别探测器类型；控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。

并可显示智能型模拟量探测器的运行数据和变化曲线以及当前回路的电流电压值，使用户更好地了解全系统的运行状态。

（4）．控制器采用800*480点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。

（5）．JB-9108型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，本产品在国内具有技术领先的水平，适合在高级别场合使用。

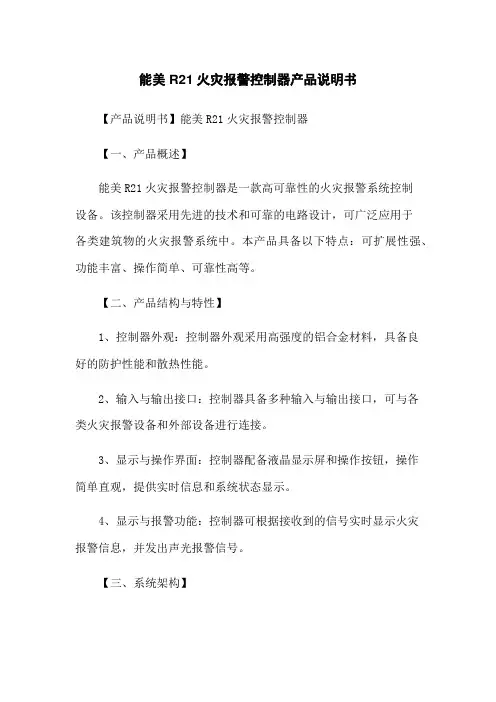

能美R21火灾报警控制器产品说明书【产品说明书】能美R21火灾报警控制器【一、产品概述】能美R21火灾报警控制器是一款高可靠性的火灾报警系统控制设备。

该控制器采用先进的技术和可靠的电路设计，可广泛应用于各类建筑物的火灾报警系统中。

本产品具备以下特点：可扩展性强、功能丰富、操作简单、可靠性高等。

【二、产品结构与特性】1、控制器外观：控制器外观采用高强度的铝合金材料，具备良好的防护性能和散热性能。

2、输入与输出接口：控制器具备多种输入与输出接口，可与各类火灾报警设备和外部设备进行连接。

3、显示与操作界面：控制器配备液晶显示屏和操作按钮，操作简单直观，提供实时信息和系统状态显示。

4、显示与报警功能：控制器可根据接收到的信号实时显示火灾报警信息，并发出声光报警信号。

【三、系统架构】1、系统硬件架构：控制器主要由集中处理器、输入模块、输出模块、通信模块等组成，实现信号的采集、处理、控制等功能。

2、系统软件架构：控制器的软件系统采用分层结构，包括底层驱动程序、业务逻辑模块、人机交互界面等模块，确保系统的稳定性和灵活性。

【四、产品功能】1、火灾报警功能：控制器能够接收和处理各类火灾报警信号，并根据预设的策略进行声光报警。

2、消防设备控制功能：控制器可通过输出接口对消防设备进行控制，如启动喷水系统、疏散指示灯等。

3、状态监测功能：控制器通过输入接口监测各类系统状态，如温度、烟雾、气体浓度等，实时反馈给用户。

4、通信与联动功能：控制器具备网络通信功能，可与其他设备进行数据交换、联动控制等。

【五、产品安装与调试】1、安装指导：根据产品提供的安装手册进行安装，确保控制器与其他设备正确连接，电气接地可靠。

2、调试步骤：安装完成后，按照用户手册的指导进行控制器的初始化设置和功能测试，确保系统运行正常。

【六、法律名词及注释】1：《消防法》：指中华人民共和国法律法规中关于预防火灾、保护人民生命和财产安全、控制火灾扩散等方面的相关法律。
