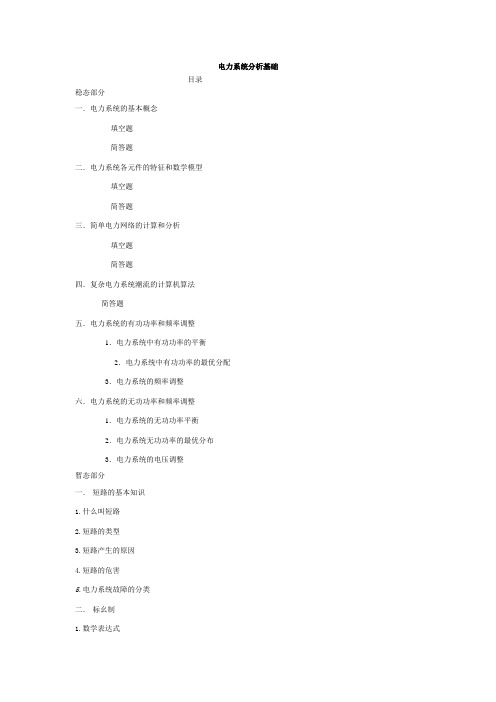

电力系统分析基础目录稳态部分一．电力系统的基本概念填空题简答题二．电力系统各元件的特征和数学模型填空题简答题三．简单电力网络的计算和分析填空题简答题四．复杂电力系统潮流的计算机算法简答题五．电力系统的有功功率和频率调整1．电力系统中有功功率的平衡2．电力系统中有功功率的最优分配3．电力系统的频率调整六．电力系统的无功功率和频率调整1．电力系统的无功功率平衡2．电力系统无功功率的最优分布3．电力系统的电压调整暂态部分一．短路的基本知识1.什么叫短路2.短路的类型3.短路产生的原因4.短路的危害5.电力系统故障的分类二．标幺制1.数学表达式2.基准值的选取3.基准值改变时标幺值的换算4.不同电压等级电网中各元件参数标幺值的计算三．无限大电源1．特点2．产生最大短路全电流的条件3．短路冲击电流im4．短路电流有效值Ich四．运算曲线法计算短路电流1．基本原理2.计算步骤3.转移阻抗4.计算电抗五．对称分量法1.正负零序分量2.对称量和不对称量之间的线性变换关系3. 电力系统主要元件的各序参数六．不对称故障的分析计算1.单相接地短路2.两相短路3.两相接地短路4.正序增广网络七．非故障处电流电压的计算1.电压分布规律2.对称分量经变压器后的相位变化稳态部分一一、填空题1、我国国家标准规定的额定电压有3kv 、6kv、10kv、35kv 、110kv 、220kv 、330kv、500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
电力系统分析知识点一、引言电力系统是现代社会不可缺少的基础设施，它负责输送和分配电能，保证各个领域的正常运行。
电力系统的分析是对电力系统运行状态、电力设备的性能以及电力负荷等方面进行研究和评估的过程。
本文将详细介绍电力系统分析的关键知识点，为读者提供深入了解电力系统的基础。
二、电力系统模型1. 输电线路模型在电力系统中，输电线路模型是对线路中电流、电压和功率等物理量进行描述的数学模型。
常见的输电线路模型有简单电路模型和复杂电路模型两种。
简单电路模型适用于短距离的输电线路，而复杂电路模型适用于长距离输电线路或者含有复杂网络的线路。
2. 发电机模型发电机模型描述了发电机的产生电能和输出电能的过程。
常见的发电机模型有同步发电机模型和异步发电机模型。
同步发电机模型适用于大型电站，异步发电机模型适用于小型分布式发电系统。
3. 变压器模型变压器模型是对变压器在系统中的运行特性进行数学建模。
变压器模型包括电压变换比、电流变换比、功率变换比等参数。
根据变压器的接线方式和运行原理的不同，变压器模型可以分为理想变压器模型和具体变压器模型。
4. 负荷模型负荷模型是对电力系统负荷的数学描述。
负荷模型可以分为恒定负荷模型和变动负荷模型。
恒定负荷模型适用于电力系统负荷基本稳定的情况，变动负荷模型适用于电力系统负荷随时间变化的情况。
三、电力系统潮流分析电力系统潮流分析是对电力系统中各个节点的电压、电流和功率进行计算和分析的过程。
电力系统潮流分析可以帮助确定电力系统的稳态工作状态，为电力系统的规划和运行提供参考依据。
常用的电力系统潮流分析方法包括潮流方程法、牛顿-拉夫逊法和改进牛顿-拉夫逊法。
四、电力系统短路分析电力系统短路分析是对电力系统中短路故障的发生和传播进行计算和分析的过程。
电力系统短路分析可以帮助确定电力系统中各个元件的短路电流和短路电压，判断短路故障的类型和影响范围，为电力系统的保护设计和操作提供依据。
常用的电力系统短路分析方法包括等效短路阻抗法、复合短路阻抗法和迭代短路阻抗法。
电力系统分析上知识总结第一篇：电力系统分析上知识总结1.什么是电力系统？什么是电力网？动力系统？ P1 生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体被称为电力系统。
电力系统中输送和分配电能的部分称为电力网，它包括升、降压变压器和各种电压等级的输电线路。
火电厂的汽轮机、锅炉、供热管道和热用户，水电厂的水轮机和水库等则属于电能生产相关的动力部分。
2.电力系统运行的基本要求？（1）保证安全可靠的供电；（2）要有合乎要求的电能质量；（3）有良好的经济性；（4）尽可能减小对生态环境的有害影响。
3.衡量电能质量的主要指标？ P5 电压和频率是很亮电能质量的两个基本指标，还有波形。
4.电力系统的频率和有功有什么关系？电压和无功有么关系？频率主要决定于系统中的有功功率平衡，系统发出的有功功率不足，频率就会偏低。
电压主要取决于系统中的无功功率平衡，无功不足时，电压就偏低。
5.什么是电压降落？电压损耗？电压偏移？（P10）电压降落是指元件首末端两点电压的向量差。
电压损耗通常指的是两点间电压绝对值之差。
电压偏移是指电力网中任意点的实际电压同该处网络额定电压的数值差。
电压偏移6.闭式网络的自然功率分布？经济功率分布？7.导纳矩阵的特点？对角元素和非对角元素的物理意义？（P72）（考自课件）特点：对称性和稀疏性物理意义：节点导纳矩阵的非对角元素等于连接节点i、j支路导纳的负值；节点导纳矩阵的对角元素等于与该节点所连接支路导纳的总和。
8.负荷率？最小负荷系数？两者为何越大越好？（P5下）负荷率最小负荷系数（其中、、分别是日平均、日最大、日最小负荷）km、a值愈小，表明负荷波动愈大，发电机的利用率愈差。
km和a愈大，负荷特性愈好。
采用“削峰填谷”，尽量使得km、a趋近于1。
全年的耗电量W最大负荷利用时间Tmax9.备用容量的类型？形式？（9章）（1）分类：负荷备用：为满足一日中计划外的负荷增加和适应系统中的短时负荷波动而留有的备用称为负荷备用。
电力系统分析基础目录稳态部分一．电力系统的基本概念填空题简答题二．电力系统各元件的特征和数学模型填空题简答题三．简单电力网络的计算和分析填空题简答题四．复杂电力系统潮流的计算机算法简答题五．电力系统的有功功率和频率调整1．电力系统中有功功率的平衡2．电力系统中有功功率的最优分配3．电力系统的频率调整六．电力系统的无功功率和频率调整1．电力系统的无功功率平衡2．电力系统无功功率的最优分布3．电力系统的电压调整暂态部分一．短路的基本知识1.什么叫短路2.短路的类型3.短路产生的原因4.短路的危害5.电力系统故障的分类二．标幺制1.数学表达式2.基准值的选取3.基准值改变时标幺值的换算4.不同电压等级电网中各元件参数标幺值的计算三．无限大电源1.特点2.产生最大短路全电流的条件3.短路冲击电流Im4.短路电流有效值Ich四．运算曲线法计算短路电流1．基本原理2.计算步骤3.转移阻抗4.计算电抗五．对称分量法1.正负零序分量2.对称量和不对称量之间的线性变换关系3. 电力系统主要元件的各序参数六．不对称故障的分析计算1.单相接地短路2.两相短路3.两相接地短路4.正序增广网络七．非故障处电流电压的计算1.电压分布规律2.对称分量经变压器后的相位变化稳态部分一一、填空题1、我国国家标准规定的额定电压有3kV 、6kV、10kV、35kV 、110kV 、220kV 、330kV、500kV 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式，环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kV及以上的系统中性点直接接地，35kV及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
电力系统分析知识点第一篇：电力系统分析知识点1电力系统是由生产、输送、分配和消耗电能的系统和电力用户组成的整体。
2电力网络是电力系统中输送、变换和分配电能的一部分，包括输电网络和配电网络。
3电力系统中所有用电设备消耗的功率总和称为电力系统的负荷。
4负荷曲线：用曲线描述某一时间段内负荷随时间变化的规律。
5无备用接线方式（单回路放射式、干线式、链式）优点：简单、经济、运行方便；缺点：供电可靠性差。
有备用接线方式：（双回路放射式、干式、链式网络；环式和两端供电网）优点：供电可靠性高、电压质量高；缺点：不经济、运行调度复杂。
6标幺值的基本概念：实际值/基准值7电压降落：串联阻抗元件首末两端电压的相量差。
8△U取决于无功功率﹠U取决于有功功率。
9某些节点的功率是由两侧向其流动，这种节点称为功率分点。
10节点功率：电源功率和负荷功率的代数和。
11自导纳：在节点i 施加单位电压，其余节点都接地时，由节点i 注入网络的电流。
互导纳：在节点i 施加单位电压，其余节点都接地时，由节点 j 注入网络的电流。
自阻抗定义：在节点i 注入单位电流，其余节点都没有注入电流时节点i 的电压。
互阻抗定义：在节点i 注入单位电流，其余节点都没有注入电流时节点j 的电压。
12节点的分类：1.PQ节点：对于这类节点，给定节点的是等值负荷功率PLi、QLi和等值电源功率PGi、QGi，待求的是母线或节点电压的幅值Ui 和相位角δi。
2、PV节点：对于这类节点，给定节点的是等值负荷功率PLi、QLi 和等值电源有功功率PGi及母线或节点电压的幅值Ui，待求的是等值电源无功功率 QGi和节点电压相位角δi。
3、平衡节点：：进行潮流计算时通常只设一个平衡节点。
给定平衡节点的是等值负荷功率PLs、QLs和节点电压的幅值Us 和相位角δs ；待求的是等值电源功率PGs、QGs。
13第一种负荷引起偏差由调速器调整，第二种调频器14电力系统中各类发电厂机组额定容量的总和，称为电力系统容量。
电网招聘各科知识点总结一、电力系统及电力传输知识点电力系统是由发电、输电、配电三个环节组成的，而输电是其中最为关键的环节。
因此，应聘者需要具备以下电力系统及电力传输相关的知识点：1.1 电力系统的组成及运行原理1.2 输电线路的类型、结构及敷设技术1.3 输电线路的参数及计算方法1.4 电力传输过程中的损耗及补偿技术1.5 高压输电技术及设备1.6 电力系统的故障检测与处理二、电网调度及运行知识点电网调度是电力系统中的关键环节，它涉及到电力供需的平衡、电网稳定运行等内容。
因此，应聘者需要具备以下电网调度及运行相关的知识点：2.1 电力系统的调度原理及方法2.2 电网的运行管理与调度控制2.3 电力系统的负荷预测与调度优化2.4 电网运行过程中的故障处理及应急措施2.5 电网运行数据的采集、分析及应用三、电力工程技术知识点电力工程技术是电网行业的核心技术领域，它包含了电力设备的选型、设计、施工、运行及维护等内容。
因此，应聘者需要具备以下电力工程技术相关的知识点：3.1 输电线路及变电站的设计与施工3.2 电力设备的选型及维护3.3 高压输电线路及变电站的检修与维护3.4 电力设备的故障诊断及处理3.5 电网工程项目的管理与实施四、电网安全与环保知识点电网安全与环保是电网行业的重要组成部分，它涉及到人员、设备及环境的安全。
因此，应聘者需要具备以下电网安全与环保相关的知识点：4.1 电网安全管理制度及法规4.2 电力设备的安全使用及维护4.3 电力设备的环保技术及措施4.4 电网运行过程中的安全事故及应急处理4.5 电网环保治理及改善措施五、电力经济与管理知识点电力经济与管理是电网行业的重要辅助领域，它涉及到电力市场、能源管理、成本控制等内容。
因此，应聘者需要具备以下电力经济与管理相关的知识点：5.1 电力市场的运行机制及规则5.2 电力负荷与需求的预测与管理5.3 电网运行成本的控制与降低5.4 电力设备的投资与回报分析5.5 电力企业的组织管理与市场营销通过以上对电网行业所需各科知识点的总结，我们可以看出，电网行业所需的人才应该具备扎实的电力系统及电力传输知识，熟练的电网调度及运行技能，丰富的电力工程技术经验，良好的电网安全与环保意识，以及较强的电力经济与管理能力。
电力系统分析基础知识点总结电力系统分析是电力工程中重要的一部分，它涉及到电力系统的运行、规划和优化等方面。
本文将对电力系统分析的基础知识点进行总结，包括电力系统的组成、电力系统的稳态分析和暂态分析等内容。
一、电力系统的组成电力系统由发电厂、输电网和配电网组成。
发电厂负责将能源转换为电能，输电网负责将电能从发电厂输送到各个用电点，配电网负责将电能分配给最终用户。
1. 发电厂：发电厂根据能源的不同可以分为火力发电厂、水力发电厂、核能发电厂等。
发电厂的主要设备包括发电机、锅炉、汽轮机等。
2. 输电网：输电网主要由高压输电线路、变电站和配电站组成。
高压输电线路用于将电能从发电厂输送到各个变电站，变电站负责将电能从高压输电线路转换为适合分配的电压，配电站则将电能分配给最终用户。
3. 配电网：配电网主要由低压配电线路和变压器组成。
低压配电线路将电能从配电站输送到各个用户，变压器则负责将电能从高压转换为低压。
二、电力系统的稳态分析电力系统的稳态分析是指在电力系统运行稳定的情况下，对电力系统进行分析和计算。
稳态分析主要包括功率流分析、电压稳定分析和短路分析等。
1. 功率流分析：功率流分析是指在电力系统中计算各个节点的电压、功率和功率因数等参数的过程。
通过功率流分析可以确定电力系统中各个节点的电压稳定性和负荷分配情况。
2. 电压稳定分析：电压稳定分析是指在电力系统中计算各个节点的电压稳定性的过程。
电压稳定性是指电力系统中各个节点的电压是否能够保持在合理的范围内，不会出现过高或过低的情况。
3. 短路分析：短路分析是指在电力系统中计算短路电流和短路电压的过程。
短路电流是指在电力系统中发生短路故障时，电流的大小；短路电压是指在电力系统中发生短路故障时，电压的大小。
三、电力系统的暂态分析电力系统的暂态分析是指在电力系统发生突发故障或扰动时，对电力系统进行分析和计算。
暂态分析主要包括过电压分析、过电流分析和电力系统的稳定性分析等。
电分知识点总结电分（Distribution）是指将高压输电网送来的电能进行分配和传输到用户用电点的过程，也是电力系统中非常重要的一个环节。
电力分配系统通常包括变电站、配电线路和配电变压器等设备。
本文将结合电力系统的基本概念和电分的一些关键知识点进行总结。
1. 电力系统基本概念在了解电分的知识点之前，首先需要了解一些电力系统的基本概念：输电：输电是指通过输电线路将发电厂发出的电能送往变电站的过程。
输电线路通常采用高压电力输送，以减小输电损耗。
变电：变电是指将高压输电线路送来的电能进行变压、配电的过程。
变电站是电力系统中的一个重要环节，它将输送来的高压电能变压为适合配电的低压电能。
配电：配电是指将变电站送来的电能进行分配和传输到用户用电点的过程。
配电系统包括了配电线路、配电变压器和其他配电设备。
用电：用电是指用户将配送到用户用电点的电能用于生产、生活等用途的过程。
用户的用电需求不同，需要提供不同的电能质量和稳定性要求。
2. 电力分配系统电力分配系统是电力系统中非常重要的一个环节，它将变电站送来的电能进行分配和传输到用户用电点，满足用户的用电需求。
一个完整的电力分配系统通常包括以下组成部分：变电站：变电站是将输送来的高压电能进行变压、配电的设施，它通常由变压器、开关设备、保护设备等组成。
配电线路：配电线路是连接变电站和用户用电点的电力线路，通常是中压或低压电力线路。
配电变压器：配电变压器是用于将中压电能变压为低压电能的设备，它通常安装在用户用电点附近。
用户用电点：用户用电点是最终用电的地方，这些用电点分布在城市、乡村、工厂等各种地方，用电需求不同。
3. 电力分配系统中的关键设备在电力分配系统中，有一些关键设备对系统的安全和稳定起着非常重要的作用，下面将介绍其中的一些关键设备：变压器：变压器是电力系统中一种重要的设备，它用于将高压电能变压为低压电能，以满足用户的用电需求。
变压器不仅能完成电能的变压，还能对电能进行保护和控制。
电力系统分析基础目录稳态部分一．电力系统的基本概念填空题简答题二．电力系统各元件的特征和数学模型填空题简答题三．简单电力网络的计算和分析填空题简答题四．复杂电力系统潮流的计算机算法简答题五．电力系统的有功功率和频率调整1．电力系统中有功功率的平衡2．电力系统中有功功率的最优分配3．电力系统的频率调整六．电力系统的无功功率和频率调整1．电力系统的无功功率平衡2．电力系统无功功率的最优分布3．电力系统的电压调整暂态部分一．短路的基本知识1.什么叫短路2.短路的类型3.短路产生的原因4.短路的危害5.电力系统故障的分类二．标幺制1.数学表达式2.基准值的选取3.基准值改变时标幺值的换算4.不同电压等级电网中各元件参数标幺值的计算三．无限大电源1.特点2.产生最大短路全电流的条件3.短路冲击电流im4.短路电流有效值Ich四．运算曲线法计算短路电流1．基本原理2.计算步骤3.转移阻抗4.计算电抗五．对称分量法1.正负零序分量2.对称量和不对称量之间的线性变换关系3. 电力系统主要元件的各序参数六．不对称故障的分析计算1.单相接地短路2.两相短路3.两相接地短路4.正序增广网络七．非故障处电流电压的计算1.电压分布规律2.对称分量经变压器后的相位变化稳态部分一一、填空题1、我国国家标准规定的额定电压有 3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、 500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
一．填空题1、输电线路的网络参数是指(电阻)、（电抗）、(电纳）、(电导）。
2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。
“电压偏移”是指输电线某点的实际电压和额定电压的(数值）的差.3、由无限大的电源供电系统，发生三相短路时,其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流)，他出现在短路后约(半）个周波左右，当频率等于50HZ时，这个时间应为（0。
01）秒左右。
4、标么值是指(有名值/实际值）和(基准值）的比值。
5、所谓“短路"是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路)，(两相短路),（单相短路接地），（两相短路接地)。
6、电力系统中的有功功率电源是（各类发电厂的发电机）,无功功率电源是（发电机)，（电容器和调相机），(并联电抗器），（静止补偿器和静止调相机）。
7、电力系统的中性点接地方式有(直接接地）（不接地）(经消弧线圈接地）。
8、电力网的接线方式通常按供电可靠性分为(无备用)接线和（有备用）接线.9、架空线是由（导线）（避雷线）(杆塔)（绝缘子）（金具）构成.10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、(借并联补偿设备调压）、(改变输电线路参数）。
11、某变压器铭牌上标么电压为220±2＊2.5％，他共有（5)个接头,各分接头电压分别为（220KV）（214。
5KV）（209KV）（225.5KV)（231KV）.二：思考题1.电力网，电力系统和动力系统的定义是什么？(p2）答：电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统.电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2.电力系统的电气接线图和地理接线图有何区别? （p4—5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。
电力系统分析基础目录稳态部分一．电力系统的基本概念填空题简答题二．电力系统各元件的特征和数学模型填空题简答题三．简单电力网络的计算和分析填空题简答题四．复杂电力系统潮流的计算机算法简答题五．电力系统的有功功率和频率调整1．电力系统中有功功率的平衡2．电力系统中有功功率的最优分配3．电力系统的频率调整六．电力系统的无功功率和频率调整1．电力系统的无功功率平衡2．电力系统无功功率的最优分布3．电力系统的电压调整暂态部分一．短路的基本知识1.什么叫短路2.短路的类型3.短路产生的原因4.短路的危害5.电力系统故障的分类二．标幺制1.数学表达式2.基准值的选取3.基准值改变时标幺值的换算4.不同电压等级电网中各元件参数标幺值的计算三．无限大电源1.特点2.产生最大短路全电流的条件3.短路冲击电流im4.短路电流有效值Ich四．运算曲线法计算短路电流1．基本原理2.计算步骤3.转移阻抗4.计算电抗五．对称分量法1.正负零序分量2.对称量和不对称量之间的线性变换关系3. 电力系统主要元件的各序参数六．不对称故障的分析计算1.单相接地短路2.两相短路3.两相接地短路4.正序增广网络七．非故障处电流电压的计算1.电压分布规律2.对称分量经变压器后的相位变化稳态部分一一、填空题1、我国国家标准规定的额定电压有3kv 、6kv、10kv、35kv 、110kv 、220kv 、330kv、500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。
2、电力系统是指由发电机、各类变电所和输电线路以及电力用户组成的整体。
3、总装机容量是指电力系统中实际安装的发电机组额定百功功率的总和。
4、电能生产，输送，消费的特点：（1）电能与国民经济各个部门之间的关系都很密切（2）电能不能大量储存（3）生产，输送，消费电能各个环节所组成的统一整体不可分割（4）电能生产，输送，消费工况的改变十分迅速（5）对电能质量的要求颇为严格5、对电力系统运行的基本要求（1）保证可靠的持续供电（2）保证良好的电能质量（3）保证系统运行的经济性6、变压器额定电压的确定：变压器的一次侧额定电压应等于用电设备额定电压（直接和发电机相联的变压器一次侧额定电压应等于发电机的额定电压），二次侧额定电压应较线路额定电压高10%。
只有漏抗很小的、二次直接与用电设备相联的和电压特别高的变压器，其二次侧额定电压才可能较线路额定电压仅高5%。
7、所谓过补偿是指感性电流大于容性电流时的补偿方式，欠补偿正好相反，实践中，一般采用欠补偿。
二一、填空题1、按绝缘材料，电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。
2、架空线路由导线、避雷线、杆塔、绝缘子和金具等构成。
3、电缆线路由导线、绝缘层、保护层等构成。
4.、导线主要由铝（Z）、钢（G）、铜（T）等材料构成。
5、线路电压超过220KV时为减小电晕损耗或线路电抗，采用扩径导线或分裂导线。
6、为了减少三相参数的不平衡采取架空线路的换位。
二、简答题1、⑴普通钢芯、铝线，标号为LGJ,铝线和钢线部分截面积的比值为5.3~6.0。
⑵加强型钢芯铝线，标号为LGJT, 铝线和钢线部分截面积的比值为4.3~4.4。
⑶轻型钢芯铝线，标号为LGJQ, 铝线和钢线部分截面积的比值为8.0~8.1。
2、整换位循环，指一定长度内，有两次换位而三相导线都分别处于三个不同位置，完成一次完整的循环。
3、钢芯铝线的电阻，由于可只考虑主要载流部分——铝线部分的载流作用，可认为与同样额定截面积的铝线相同。
4、分裂导线的采用改变了导线周围的磁场分布，等效的增长了导线半径，从而减小了导线电抗。
5、单位长度钢导线的电抗就是单位长度外电抗和内点抗之和。
6、电缆线路的电阻路略大于相同面积的架空线路，而电抗则小得多，电抗不是因为电缆三相导体间的距离远小于同样电压级的架空桥路。
7、所谓长线路是指在长度100~300km之间的架空线路。
8、一般线路，指中等及中等以下长度线路，对架空线路，对长度大约为300km,对电缆线路，大约为100km。
9、短线路是指长度超过100km的架空线路，线路电压不高时，这种线路电纳的影响一般不大，可略去。
10、电力系统负荷的运行特性广义分为负荷曲线和负荷特性，负荷曲线是指负荷随时间而变化的规律，负荷特性是指负荷随电压或频繁变化的规律。
11、综合用电负荷是将工业、农业、邮电交通、市政、商业以及城乡居民所消耗的相加功率，因而称电力系统的供电负荷；12、供电负荷再加各发电厂本身所消耗的功率——厂用电，是系统中各发电机应发的功率，称电力系统中的发电负荷。
13、平均额定电压是约定的，较线路额定电压约高5％的电压系列。
14、各个量基准值的关系：S B=3U B I B，U B=3I B Z B。
三一、填空题1、调整潮流的手段有：串联电容、串联电抗、附加串联加压器。
2、串联电容的作用是以其电抗抵偿线路的感抗。
3、串联电抗的作用与串联电容相反，主要在限流，将其串联在重载线段上可避免该线段过载。
4、附加串联加压器的作用在于产生一环流或强制循环功率，使强制循环功率与自然分布功率的叠加可达到理想值。
5、辐射形配电网的接线方式分为辐射式、链式、干线式三种网络。
二、简答题1、电压降落是指线路始末两端电压的相量差。
2、电压损耗是指线路始末两端电压的数量差。
3、电压调整是指线路末端空载与负载时的数量差。
4、最大负荷利用小时数Tmax指一年中负荷消费的电能W除以一年中的最大负荷Pmax。
5、年负荷率指一年中负荷消费的电能w除以最大负荷Pmax与一年的8760h的乘积。
6、年负荷损耗率指全年电能损耗除以最大负荷时的功率损耗与一年8760h的乘积。
7、最大负荷损耗时间是指全年电能损耗除以最大负荷时的功率损耗。
8、线损率或网损率是指线路上损耗的电能与线路始端输入电能的比值。
9、等值负荷功率，即负荷从网络吸取的功率，就可看作为具有负值的变电所节点注入功率。
10、高压输电线路的组空往往远小于电抗，改变电力网络中节点电压的大小，所能改变的主要是网络中无功功率的分布；改变电压的相位，所能改变的主要是网络中有功功率的分布。
11、辐射形网络中的潮流是不加控制也无法控制的，它们完全取决于各负荷点的负荷，环形网络中，环式网络的潮流，如不采取附加措施，就按阻抗分布，因而也是无法控制的。
两端供电网络的潮流虽可借调整两端电源的功率或电压适当控制，但由于两端电源容量有一定的限制，而电压调整的范围又要服从对电压质量的要求，调整幅度都不可能大。
12、辐射形配电网潮流计算的特点：（1）辐射形配电网支路数一定小于节点数。
因此，网络节点导纳矩阵稀疏度很高。
（2）低压配电网由于线路阻抗大，一般不满足R<<X，因此通常不能采用P-Q解耦法进行网络潮流计算。
（3）对于末端负荷节点前的支路功率就是末端运算负荷功率，所以可以直接求支路功率损耗和电压损耗。
13、进行环形网络潮流计算时，有功功率分点和无功功率分点不一致，应以哪一分点作计算的起点？答：鉴于较高电压级网络中，电压损耗主要系无功功率流动所引起，无功功率分点电压往往低于有功功率分点，一般可以无功功率分点为计算的起点。
14、进行环形网络潮流计算时，如果已知的是电源端电压而不是功率分点电压，应按什么电压算起？答：要设网络中各点电压均为额定电压，先计算各线段功率损耗，求得电源端功率后，再运用已知的电源端电压和求得的电源端功率计算各线段电压降落。
15、任意辐射形网络潮流计算的步骤：网络中变电站较多时，先求出等值负荷功率或运算负荷，然后在计算线路各支路的电压降落和功率损耗。
而对既给定末端负荷有给定始端电压的情况，开始时由末端向始端推算时，设全网电压都为额定电压，仅计算各元件中的功率损耗而不计算电压降落，待求得始端功率后，再运用给定的始端电压和求得的始端功率由始端向末端逐段推算电压降落，但这时不再重新计算功率损耗。
四简答题1．节点导纳矩阵的特点（1）、节点导纳矩阵是方阵，其阶数就等于网络中除参考节点外的节点数n.(2)、节点导纳矩阵是稀疏矩阵，其各行非零非对角元数就等于与该行相对应节点所连接的不接地支路数。
（3）、节点导纳矩阵的对角元就等于各该节点所连接导纳的总和。
（4）、节点导纳矩阵的非对角元Yij等于连接节点i、j支路的导纳的负值。
（5）、节点导纳矩阵一般是对称矩阵，这是网络的互易特性所决定的。
2．变量的分类及各自概念根据各个节点的已知量的不同，将节点分为三类：PQ节点、PV节点、平衡节点。
（1）、PQ节点：注入功率Pi和Qi已知，节点电压的大小Ui和相位角待求，负荷节点或发固定功率的发电机节点，数量最多。
（2）、PV节点：Pi和Ui已知，Qi和相位角待求，对电压有严格要求的节点，如电压中枢点。
（3）、平衡节点：Ui和相位角已知，Pi、Qi待求，只设一个。
3．设置平衡节点的目的（1）、在结果未出来之前，网损是未知的，至少需要一个节点的功率不能给定，用来平衡全网功率。
（2）、电压计算需要参考节点。
4．雅可比矩阵的特点（1）、雅可比矩阵各元素均是节点电压相量的函数，在迭代过程中，各元素的值将随着节点电压相量的变化而变化。
因此，在迭代的过程中要不断重新计算雅可比矩阵各元素的值；（2）、雅可比矩阵各非对角元素均与Yij=Gij+jBij有关，当Yij=0，这些非对角元素也为0，将雅可比矩阵进行分块，每块矩阵元素均为2*2阶子阵，分块矩阵与节点导纳矩阵有相同的稀疏性结构；（3）、非对称矩阵。
5．牛顿—拉夫逊法潮流计算的基本步骤（1）、形成节点导纳矩阵YB。
（2）、设各节点电压的初值。
（3）、将各节点电压的初值代入修正方程式求不平衡量。
（4）、计算雅可比矩阵各元素。
（5）、解修正方程式，求各节点电压的变化量。
（6）、计算各节点电压的新值。
（7）、运用各节点电压的新值自第三步开始进入下一步迭代。
（8）、计算平衡节点功率和线路功率。
6．P—Q分解法潮流计算的基本步骤(1)、形成系数矩阵B’、B’’，并求其逆阵。
（2）、设各节点电压的初值。
（3）、按式计算有功功率的不平衡量。
（4）、解修正方程式，求各节点电压相位角的变化量。
（5）、求各节点电压相位角的新值。
（6）、按式计算无功功率的不平衡量。
