1.编制依据：2.工程概况：3.施工准备4.施工部署5. 施工技术措施6. 质量保证措施7. HSE 管理措施8.进度保证措施9. 工程交工验收措施及竣工资料验收移交10. 施工总平面图11. 暂时用地表1.1 工程文件资料；1.1.1******污染场地管理修复工程供气工程《现场办公记要》文件；1.2 施工现场踏勘相关资料：1.2.1 现场踏勘图文记录；1.2.2 当地运输情况调查资料；1.2.3 社会调查资料；1.3 本公司的施工设备及人员配备；1.4 本工程按行业常用标准，采用以下规范、标准：《城镇燃气设计规范》(GB50028-2022)《建造设计防火规范》(GB50016-2022)《工业金属管道工程施工规范》(GB50235-2022)《现场设备、工业管道焊接工程施工规范》(GB50236-2022)《石油天然气工业管线输送系统用钢管》(GB/T9711-2022)《城镇燃气埋地钢质管道腐蚀控制技术规程》(CJJ95-2003)《埋地钢制管道聚乙烯防腐层》(GB/T23257-2022)《钢质管道聚乙烯胶粘带防腐层技术标准》(SY/T0414-2022)《混凝土和钢筋混凝土排水管》(GB/T11836-2022)《无损检测金属管道熔化焊环向对接接头射线照像检测方法》(GB/T12605-2022) 《城镇燃气输配工程施工及验收规范》 (CJJ33-2005)2.工程概况：2.1 工程名称：*****污染场地管理修复工程供气工程2.2 工程简介：2.2.1 设计压力：调压柜前 0.8MPa。
2.2.2 地质条件本工程地处重庆市**区，地形为浅丘与平原相结合，总体交通相对方便。
2.2.3 工程简况从******污染场地西南侧围墙外已建D108 管线上接头，沿园区绿化带敷设至厂区计量调压柜调压、计量后进入用气设备；约390 米。
2.3 交通条件地处重庆市**区，交通条件好，施工管理均较为方便；2.4 现场施工条件工程位于重庆市**区，车流量与人流量都不是很大。

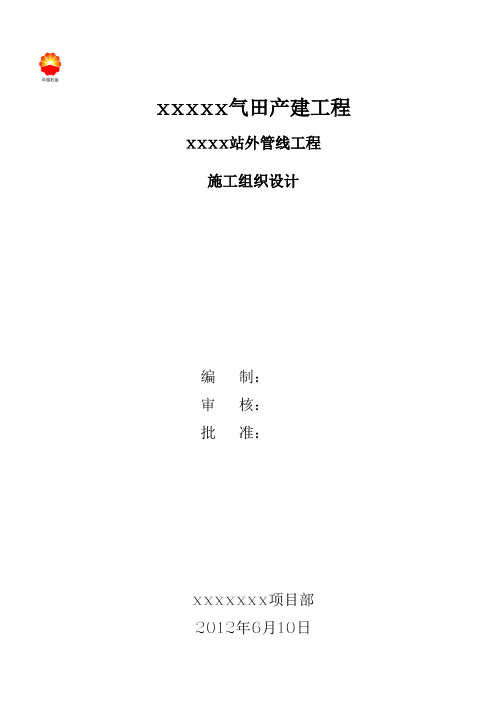

xxxxx气田产建工程xxxx站外管线工程施工组织设计编制：审核：批准：xxxxxxx项目部2012年6月10日目录一、编制依据 (1)二、工程概况 (2)三、施工组织机构 (4)四、施工部署 (8)五、施工准备 (8)六、施工技术措施 (13)七、材料设备的接、保、检、运措施 (28)八、质量计划 (29)九、HSE管理 (35)十、工期控制................................... 错误!未定义书签。
十一、工程竣工验收资料....................... 错误!未定义书签。
11.3竣工技术资料：............................ 错误!未定义书签。
十二、工程总结................................. 错误!未定义书签。
一、编制依据1、《气田集输工程施工要求》集-20010/目2、《油气田集输管道施工技术规范》SY/T 0422-20103、《石油天然气钢制管道无损检测》SY/T4109-20054、《钢质管道焊接及验收规范》SY/T4103—20065、《油气输送管道穿越工程施工规范》GB50424-20076、《长输管道阴极保护工程施工及验收规范》SY/T4006—19907、《涂装前钢材表面预处理规范》SY/T0407-978、《混凝土结构工程施工及验收规范》GB50204-20029、《建筑工程施工质量验收统一标准》GB50300－200110、《石油天然气建设工程施工质量验收规范油气田集输管道工程》 SY4204-200711、《石油天然气建设工程施工质量验收规范管道穿跨越工程》 SY4207-200712、《埋地钢制管道聚乙烯防腐层技术标准》SY/T 0413-200213、《钢质管道单层熔结环氧粉末外涂层技术规范》SY/T0315-200514、《油气长输管道工程施工及验收规范》GB50369-200615、《本地网通信线路工程验收规范》YD 5051-9716、《本地话网用户线线路工程设计规范》YD 5006-200317、《xxxxx建设工程处焊接材料二级库房管理制度》Q/CJG2034－201218、《xxxxx建设工程处产品标识规定》Q/CJG2018－201219、《质量管理体系手册》Q/CJG 2000—201120、《质量管理体系控制程序》Q/CJG 2001.1~21—201121、《HSE管理体系管理手册》Q/CJG 2002—201122、《HSE管理体系管理程序》Q/CJG 2003.1~31—201123、《压力管道安装质量保证体系控制程序》Q/CJG2032.1~28-200924、《压力管道安装质量保证体系手册》Q/CJG2031-200925、《压力管道安装工艺规程》Q/CJG1003.1~18-2009二、工程概况2.1线路概况本次xxx新建集气干管1条，2#干管，位于北-10站附近，地貌为半沙漠单元。

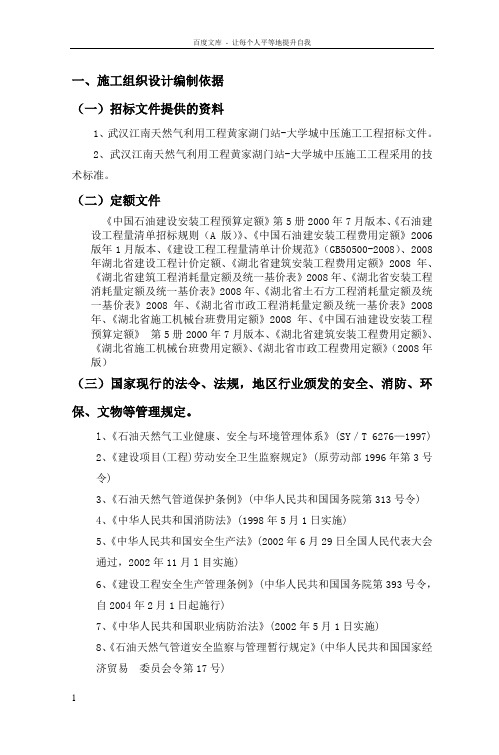

一、施工组织设计编制依据（一）招标文件提供的资料1、武汉江南天然气利用工程黄家湖门站-大学城中压施工工程招标文件。
2、武汉江南天然气利用工程黄家湖门站-大学城中压施工工程采用的技术标准。
（二）定额文件《中国石油建设安装工程预算定额》第5册2000年7月版本、《石油建设工程量清单招标规则（A版）》、《中国石油建安装工程费用定额》2006版年1月版本、《建设工程工程量清单计价规范》（GB50500-2008）、2008年湖北省建设工程计价定额、《湖北省建筑安装工程费用定额》2008年、《湖北省建筑工程消耗量定额及统一基价表》2008年、《湖北省安装工程消耗量定额及统一基价表》2008年、《湖北省土石方工程消耗量定额及统一基价表》2008年、《湖北省市政工程消耗量定额及统一基价表》2008年、《湖北省施工机械台班费用定额》2008年、《中国石油建设安装工程预算定额》第5册2000年7月版本、《湖北省建筑安装工程费用定额》、《湖北省施工机械台班费用定额》、《湖北省市政工程费用定额》（2008年版）（三）国家现行的法令、法规，地区行业颁发的安全、消防、环保、文物等管理规定。
l、《石油天然气工业健康、安全与环境管理体系》(SY／T 6276—1997)2、《建设项目(工程)劳动安全卫生监察规定》(原劳动部1996年第3号令)3、《石油天然气管道保护条例》(中华人民共和国国务院第313号令)4、《中华人民共和国消防法》(1998年5月1日实施)5、《中华人民共和国安全生产法》(2002年6月29日全国人民代表大会通过，2002年11月l目实施)6、《建设工程安全生产管理条例》(中华人民共和国国务院第393号令，自2004年2月1日起施行)7、《中华人民共和国职业病防治法》(2002年5月1日实施)8、《石油天然气管道安全监察与管理暂行规定》(中华人民共和国国家经济贸易委员会令第17号)9、《中华人民共和国环境保护法》(1989年12月26日)10、《中华人民共和国自然保护区条例》(1994年10月9日)ll、《中华人民共和国森林法》(1984年9月20日)12、《中华人民共和国草原法》(1985年6月18日)13、《中华人民共和国野生动物保护法》(1988年11月8日)14、《中华人民共和国土地管理法》(1998年8月29日)15、《中华人民共和国水土保持法》(1991年6月29日)16、《中华人民共和国文物保护法》(1982年11月19日)17、《中华人民共和国大气污染防治法》(2000年4月29日)18、《职业性健康检查管理规定》卫生部(1991)60号文19、《石油企业工业动火规程》SY5858—9320、《建设工程监理规范》GB50319—200021、《中华人民共和国民用爆炸物品管理条例》(1984年1月6日国务院发布)22、《大爆破安全规程》GBl3349—9223、《环境空气质量标准》(GB3095--1996)24、《地表水环境质量标准》(GHZBI-1999)25、《地下水质量标准》(GB／T14848—93)26、《城市区域环境噪声标准》(GB3096-93)27、《建筑施工场界噪声限值》(GBl2523-90)28、《土壤环境质量标准》(GBl5618—1995)29、《水土保持综合治理》(GB／T16453-1996)（四）施工技术标准及验收规范。
采油厂集输站站内站外输管线施工组织设计延长油田股份有限公司靖边采油厂胜7小型集输站项目工程施工组织设计一、工程参建单位:1、工程名称: 延长油田股份有限公司靖边采油厂胜7小型集输站项目2、建设单位: 延长油田股份有限公司靖边采油厂3、设计单位: 北京大东方工程设计有限公司4、监理单位: 陕西鼎正项目管理有限公司5、施工单位: 延安海舜建筑工程有限责任公司二、编制依据1、设计蓝图《延长油田股份有限公司靖边采油厂胜7小型集输站项目》2、《延长油田股份有限公司靖边采油厂小区块集输工程可行性研究报告》5月3、施工技术标准和规范《石油天然气站内工艺管道工程施工规范》( GB50540- )《石油天然气建设工程施工质量验收规范、站内工艺管道工程》( SY4203- )《钢制管道焊接及验收》( SY/T4103- )《工业设备及管道绝热工程施工规范》( GB50126- )《电气装置安装工程电缆线路施工及验收规范》( GB50168- )《电气装置安装工程低压电器施工及验收规范》( GB50254- )《电气装置安装工程电力交流设备施工及验收规范》( GB50255- )《电气装置安装工程施工质量验收规范》( GB50303- )《建筑工程施工质量验收统一标准》( GB50300- )《建筑地基基础工程施工验收规范》( GB50202- )《混凝土结构工程施工验收规范》( GB50204- )《砌体工程施工验收规范》( GB50203- )《混凝土质量控制标准》( GB50164- )《石油化工设备混凝土基础工程施工技术规程》( HT3608- )《钢质钢管于设备绝热》( K507-1-2\R418-2-2)三、工程概况1 主要工程内容:1、土建主要工程量有:砖混结构围墙211米、大门垛2座、两蹲位厕所1座、场内硬化。
2、工艺设施、管道安装主要工程量有:进站阀门组1处、倒灌泵撬块一套、30m³储油罐15座、30m³计量罐2座、700KW煤气两用加热炉1台、油气分离器1台、气液分离器1台、40m³换热器1台、30m污水罐2座、污水外输泵2台、热水循环泵2台; 站内管网1套。
施工组织设计目录一、总体施工部署二、施工进度计划与措施三、物资采购及运输、保存、出库、使用计划及措施四、质量保证体系与措施五、安全措施计划六、文明措施计划七、施工环境保护措施计划八、雨季施工方案九、任何可能的紧急情况的处理措施、预案以及抵抗风险措施十、与甲方、监理、其他专业工程的配合、协调、管理、服务方案一、总体施工部署1.1 工程概况西气东输三线中卫-靖边联络线工程（以下简称“西三线中靖线”）是西气东输三线中段工程的联络线工程，是西气东输系统与陕京线系统的重要联络通道，主要功能定位为向陕京四线连续供气。
本工程起于宁夏回族自治区中卫市常乐镇中卫联络压气站，止于陕西省靖边县的靖边联络站,线路长度 376.58km，途经宁夏、陕西 2 省（自治区）共 6 个县区。
总体宏观走向与西气东输二线中卫-靖边联络线（以下简称西二线中靖线）并行自西向东敷设，局部与西二线中靖线分离。
本工程设计输气能力 300×108Nm3/a（8571×104Nm3/d），设计压力 12MPa，管径1219mm。
1。
1。
1 编制依据1.1。
1.1 招标文件招标编号：川庆工程招字2016-2—002号的招标文件。
1.1.1.2 施工图中靖线输气管道线路工程第一标段工程施工图纸1.1.1.3 执行标准及规范（1）《城镇燃气输配工程施工及验收规范》（CJJ33-2005)(2）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）（3)《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）1。
2难点和关键点描述1.2。
1施工排水措施1。
2.1。
1 沿施工沟槽两侧设置排水沟,沟深0。
3米，汇入集水坑由水泵就近排至排污井内.1。
2。
1。
2 沟槽施工时，遇有土方松动、裂缝、渗水等,应及时加设固避支撑。
1.2。
1。
3 对于水量较大、对施工影响大的部位，如管线临近河道施工或横穿河道施工时，由于有地表径流,需在管线穿过处作局部导流，局部导流方案利用现状河槽一侧进行适当疏挖整形，填筑草土围堰，迎水面铺设高强膜布防渗，待一侧施工完毕后再用同样方法进行另一侧管道的施工,1.2。
石油管线工程施工组织设计******************工程施工组织设计编制人：审核人：审批人：编制单位：******************公司编制日期： 2018 年 03月 30日一、工程概况1.1、工程名称、地理、地质：本工程为*****************作业区地面建设工程长实2018年地面产建-******************工程，本工程施工地点位于甘肃省庆阳市境内，地貌以塬、峁、梁和沟壑为主，具有典型的黄土高原风貌，该工程所在地属于干旱型气候，四季变化大、冬季严寒而少雪，春季气温日差较大，寒潮霜冻时有发生，夏季短而酷热，空气较为干燥。
秋季多雨，降温快，早霜冻频繁。
全年盛行风向为西北方，尤以春季为甚，夏季以东南风为主。
1.2、工程的建设、监理、施工等相关单位：建设单位：*****************作业区监理单位：*****************监理部施工单位：******************公司1.3、工程承包范围：对-******************工程陇东区域管线工程包工、包部分料，合同履行期限2018年3月15日-2018年12月31日1.4编制依据：《油气田集输管道施工规范》GB50819-2013《石油天然气工业管线输送系统用钢管》GB/T9711-2011《石油天然气建设工程施工质量验收规范-油气田集输管道工程》SY 4204-2016《油气输送用钢制感应加热弯管》SY/T 5257—2012《钢质管道焊接及验收》GB31032-2014《管道干线标记设置技术规范》SY/T 6064-2011《石油天然气钢制管道无损检测》SY/T 4109-2013《钢制管道熔接环氧粉末外涂层技术规范》SY/T0315-2013《涂装前刚才表面处理规范》SY/0407-2012《钢质管道聚烯烃胶粘带防腐层技术标准》SY/T 0414-2017《埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准》SY/T 0415-1996《油气管道动火规范》Q/SY64-2012《埋地钢质管道聚乙烯防腐层》GB/T 23257-2009《动火作业安全管理规范》Q/SY1241-2009《石油工程建设施工安全规程》SY6444-2010《挖掘作业安全管理规范》Q/SY 1247-2009《临时用电安全管理规范》Q/SY 1244-2009《管线打开安全管理规范》Q/SY 1243-2009《油田注水工程设计规范》GB5039-2014《油气输送管道穿越工程施工规范》GB50424-2015《油田注水工程施工技术规范》SY/T 4122-2012《长庆油田分公司动火作业安全管理办法》二、施工部署2.1、总体施工部署根据现场情况，职工住宅、现场办公室及材料库房等临时设施均采取活动板房，在工程开工前，组织现场施工人员熟悉地形，明确工程内容，分析工程特点等重要环节，特别要注意以下几个方面：2.1.1、预算本工程材料的品种、规格、数量。
×大炼油配套成品油管道工程（第Ⅴ标段）施工组织设计×××建筑安装工程公司×年十一月十二日目录摘要 (4)对业主特别关注的问题的说明 (6)第一章编制依据 (18)第二章工程概况 (19)第三章施工部署................................................................................................................2 3 1.项目组织机构...............................................................................................................2 3 2.施工人员配备表...........................................................................................................2 4 3.施工任务分配...............................................................................................................2 5 第四章工程施工方案.. (26)1.平原、河谷、浅丘陵地段线路施工措施 (26)2.穿越工程施工措施 (58)2.1.无套管大开挖穿越公路施工措施 (58)2.2.有套管大开挖穿越公路施工措施（只考虑套管穿越） (59)2.3.顶管穿越施工措施 (60)2.4.穿芯管施工措施 (65)2.5.大开挖穿越河流施工措施（有水河流，包括藕塘） (67)2.6.大开挖穿越河流施工措施（无水河流、沟渠） (70)2.7.穿越地下管道、线缆施工措施 (71)3.光缆施工措施...............................................................................................................7 2 4.阴极保护施工措施. (80)5.管道三桩安装施工措施 (84)6.固定墩施工措施...........................................................................................................8 5 7.水工保护工程施工措施.. (86)8.地貌恢复施工措施 (89)9.阀室施工措施 (90)第五章施工准备工作 (98)第六章施工进度计划 (100)第七章各项资源需要量计划 (101)1.劳动力需要量计划 (101)2.主要材料、设备和预制加工产品需要量计划 (102)3.项目部各施工（机组）队主要施工设备、机具配置计划......................................10 2 4.主要施工设备、机具及材料需要计划. (104)5.主要施工设备、机具进场计划 (106)6.主要施工机械一览表 (108)第八章质量保证体系及H S E管理措施 (111)第九章工期保证措施 (141)第十章冬雨季施工措施 (145)第十一章材料、设备的接、检、保、运措施 (147)第十二章成本降低措施 (150)第十三章信息及文控管理措施 (152)第十四章主要技术经济指标 (154)第十五章施工平面布置图 (155)第十六章采用的法律、法规及施工标准、规范目录 (156)附图一：施工运行横道图 (159)附图二：施工运行网络图 (160)附图三：施工总平面布置图 (161)附图四：施工现场临设平面布置图 (162)摘要在本施工组织设计中，我们首先对业主特别关注的12个问题着重进行了说明。
〔1〕、主要施工方法1、测量放线〔1〕按设计施工图要求进展管道定位、放线，在各变坡点处标出桩号、埋深；〔2〕每隔一段距离进展复测，必须经设计、业主、监理等各方复测签字前方可开挖。
2、管沟开挖1、管道沟槽应按设计要求的平面位置和标高开挖，管沟开挖应使沟底原土层不被拢动，人工开挖且无地下水时，槽底宜预留50-100㎜，机械开挖或有地下水时，槽底宜预留200㎜，预留局部的管道安装前用人工清底，如局部超挖，需用砂土或素土填补并分层夯实。
管沟堆土宜一边堆放，另一边作安装场地或平安通道。
挖出的旧构筑物、石块、砖块、木块、垃圾等杂物与泥土应分别堆放。
沟底遇有不易去除的块石等坚硬物体及凡可能引起不均匀沉降的地段，软弱地基应深挖至设计标高以下200㎜铺垫砂土或素土，并夯实平整。
管沟内现场接点处按需加宽。
沟槽没有支撑时，二边另外支撑宽度。
由于该施工地段原地下情况不明，因而管沟的开挖以人工挖掘及修坡，为防止塌方局部采用打桩防护，考虑到地下水位较多，局部采用井底排水。
2、开挖中严格控制沟槽直顺度，沟底标高，严禁超挖，并对相邻管线做好保护措施，去除沟底硬、杂物；管道安装前人工清底至设计标高，如地下水位较高，必须每隔25米设一集水坑，配备足够水泵，严禁发生积水泡槽现象；间距6-10米进展检查验收，合格前方可进入下一道工序施工。
3、管道防腐1〕、对母材防腐层质量进展100%的检查并用电火花测试仪进展测试，发现有损伤和漏点及时修补。
2〕、牺牲阳极电极法保护：牺牲阳极及测试桩的安装应由专门从事该项工作的施工单位进展施工。
a)牺牲阳极的布置，具体参照具体施工图，如埋设点有障碍物，可根据规定作适当调整，阳极埋设点的土壤电阻率一般应不低于30Ω.m。
两支为一组安装，两阳极间距为2米，阳极埋设位置距管道3米，最小不得小于0.3米，阳极与管道宜直连接，周围进展填沙处理。
b)牺牲阳极的安装，将焊有电缆的阳极装入棉布口袋中，四周填充50㎜填包料，扎紧袋口，放入阳极坑内，电缆另一端用铝热焊剂焊在管道上。
施工组织设计目录一、施工部署二、施工方法及技术措施三、质量目标及保证措施四、安全生产技术组织措施五、文明施工及扬尘治理技术组织措施六、雨季施工措施七、成品及半成品保护措施八、劳动力配备计划及主要施工机具设备计划九、分包单位管理实施方案十、项目风险分析及对策一、施工部署（一)组建项目部1 选派项目经理组建项目部: 为保证工程的施工进度计划,确保工程质量, 做好安全、文明施工, 选派具有丰富经验的管理优秀的项目经理来担任本工程的施工, 并以精干高效的原则组建项目部成员, 以确保投标书承诺的每一款, 保持良好的信誉,达到使业主的满意。
2 项目部成员职责要求:项目部工程管理体中, 项目经理全权负责项目施工中的各项目技术、质量、经济指标.项目技术负责人全面负责技术管理工作和工程质量的监督检查。
材料机具供应员负责材料的供应和施工机具的合理调配.专职质检员负责工程质量检验及评定工作, 全面配合施工人员严把质量关.专职安全员负责整个工地的安全秩序工作, 检查和消除安全隐患, 杜绝安全事故的发生.专职资料员负责技术资料的收集、整理工作.专业施工员由项目部经理选派具有同类工程有丰富经验的专业技术人员担任, 负责各专业技术工作技术、质量及具体施工。
（二）施工准备1 熟悉图纸: 组织图纸内审,组织现场技术人员熟悉施工图纸, 深刻领会设计意图及要求, 会同建设单位、设计单位做好图纸会审工作, 把图纸上存在的问题在施工前解决。
2 技术交底: 项目部经理组织项目部专业技术人员对工程的关键部位、关键工序、特殊过程施工编制专门的施工方案, 对采用的新工艺、新材料应编制施工作业指导书, 并及时做好各进场班组的技术、质量、安全交底工作。
3 提出材料计划：在图纸会审的基础上,认真进行工料分析,提出各种材料计划根据施工顺序编制材料需用计划, 提出加工预制及采购计划,所有材料必须按计划进入施工现场。
4 提出人机计划:制定劳动力计划和机械需用计划, 开工前做到人员、机械设备落实到位,一旦确定进现场时间, 保证做到随时调动施工人员和机械设备, 达到开工所具备的一切条件。
绥化市天然气供气工程场站工程施工组织设计大庆建筑安装集团有限责任公司编制日期：2011年6月目录第一章编制依据 (1)1.1文件依据 (1)1.2其他依据 (1)第二章工程概况 (2)2.1工程概述 (2)2.2工程范围 (2)2.3工程名称 (2)2.4业主要求开竣工时间 (2)2.5业主质量要求 (2)2.6建设地点 (3)2.7自然条件 (3)2.8工程特点 (3)2.9主要实物工程量 (4)第三章施工组织 (5)3.1管理模式介绍 (5)3.2施工指导思想 (5)3.3管理目标 (5)3.4项目组织机构 (6)3.5施工劳动力需要量计划 (8)3.6施工任务划分 (9)3.7施工临时设施 (9)3.8办公及通讯措施 (9)3.9本工程施工机具、设备配置 (10)第四章施工准备 (12)4.1技术准备 (12)4.2物资准备 (12)4.3施工队伍准备 (12)4.4现场准备 (13)4.5质量管理准备 (13)第五章工程施工技术措施 (14)5.1本工程遵循的主要标准及方案 (14)5.2土建施工技术措施 (14)5.3设备安装技术措施 (21)5.4工艺管道安装技术措施 (24)5.5管道焊接施工技术措施 (29)5.6防腐施工技术措施 (32)5.7特殊施工措施 (33)第六章施工工期保障措施 (34)6.1实行计划控制 (34)6.2加强现场管理 (34)6.3施工调度平衡 (35)6.4展开劳动竞赛，加速工程建设 (35)6.5提供技术支持 (35)6.6强化信息管理 (36)第七章质量保证措施 (37)7.1质量方针 (37)7.2质量目标和质量管理 (38)7.3质量控制机构 (38)7.4质量责任 (40)7.5质量控制要素 (43)7.6质量检测及控制程序 (44)7.7质量监督与检查 (44)第八章HSE保证措施 (47)8.1HSE管理体系与组织机构 (47)8.2岗位HSE职责 (49)8.3危害的识别 (51)8.4风险评价 (53)8.5危险因素控制 (54)8.6应急管理 (57)8.7记录与考核 (60)8.8奖惩制度 (60)第九章其它保障措施 (61)9.1配合作业 (61)9.2设备、材料接、保、检、运措施 (61)9.3信息及文控管理 (65)9.4降低成本措施 (68)第一章编制依据1.1文件依据1.1.1建设单位同意的设计方案1.1.2 现行国家有关施工技术规范、规程和规定；1.1.3中石油天然气建设工程有限责任公司企业标准；1.1.4工业专业使用要求；1.2其他依据1.2.1 本公司对施工现场的踏勘报告。
站外管线系统工程施工组织设计编制：审核：批准：陕西长实建设工程有限公司二○一○年三月十日目录1.编制依据 (3)2.工程概况 (4)3.施工部署 (4)3.1总体部署 (4)3.2组织机构 (4)3.3职责 (5)3.4施工力量配备 (5)4.施工准备 (6)5.施工方案及技术措施 (8)5.1总体施工方案 (8)6.质量和HSE管理措施 (8)7.工期保证措施 (23)2 / 221.编制依据《石油天然气建设工程施工质量验收规范通则》SY4200—2007《石油天然气建设工程施工质量验收规范-油气田集输管道工程》SY4204—2007《油田集输管道施工及验收规范》 SY0422—1997 《油气田地面管线和设备涂色标准》 SY0043—2006 《工业金属管道工程施工及验收规范》 GB50235—2002 《现场设备、工业管道焊接工程及验收规范》 GB50236—98 《油田油气处理用钢制压力容器施工及验收规范》 SY/T0448—97 《涂装前钢材表面预处理规范》 SY/T0407—97 《工业设备及管道绝热工程施工及验收规范》 GBJ126—89 《施工现场临时用电安全技术规范》 JBJ46—88 2.工程概况2.1工程概况站外系统工程位于陕西省吴旗县铁边城乡及定边县地区地处陕北高原，地形复杂、地理位置高、风沙较大，施工条件较差。
该工程地处油气区，油气挥发浓度大，动火安全问题突出。
2．2主要工程量：1、采油八厂单井输油2、采油八厂水源井供水管线3、采油八厂注水管线4、采油八厂集输管线工程5、采油八厂气管线工程3.施工部署3.1 总体部署本工程由我长实建设公司经理薛明鑫总体负责，按项目法组织施工，组建庆阳长实建设公司吴采油八厂输油、注水单井管线工程建设项目组，在定边县设立营地。
项目组由项目管理部和施工作业队组成，由薛明鑫任项目经理，安军旗任现场总负责，项目组技术员、质检员、会计员、材料员、预算员、HSE负责人由公司统一安排。
项目组其他成员由项目经理负责首先在公司范围内选聘，不足人员可在油田内外选聘(但必须报公司审批备案)。
在项目经理的领导下，项目管理部负责低效能油田标准化井场建设工程施工组织和管理。
施工安装队负责工程的具体施工作业。
项目组所有人员除特殊重大情况外不允许调换、离职或兼职其他项目工作。
3.2施工组织机构施工组织机构见下图。
3.3职责3.3.1管理部门的职责负责组织生产,文明施工,车辆调派,施工机具的调配,施工设备的管理、材料检验、采购和供应、安全综合管理、工艺方案和技术措施制定、施工技术管理、质量文件制定和现场监督、工程竣工验收等,施工计划制定、工程预算、现场签证、合同管理、成本核算、劳资管理、财务管理、生活物资供应、食宿管理、综合治理、HSE落实、消防保卫、宣传与现场征迁有关的外协工作。
3.4施工力量配备3.4.1主要技术及质量安全现场人员3.4.2施工机具配备4.施工准备4.1技术准备4.1.1公司组织有关人员熟悉设计文件和设计资料，然后到现场进行详细踏勘，全面掌握现场水文、地质、社会依托、自然条件、特殊困难点的情况，拟定施工方案，确定施工的总体部署。
按照有关规定编制施工组织设计、特殊工序作业指导书、质量计划、HSE作业指导书等技术性文件，报监理批准。
4.1.2组织参加施工的有关人员学习相关文件，做到上线前对文件中的要求心中有数。
4.2物资准备4.2.1甲方所提供的设备、管材、管件阀门等用卡车从中转站拉运。
由项目部提前2-3 周作出计划，上报现场监理审定。
在施工前1周拉运至施工现场。
4.2.2加工件的加工，尽量就近加工，用汽车拉运。
4.3施工人员及设备准备4.3.1施工人员准备4.3.1.1 针对工程施工特点及要求，我公司正在组织各工种岗位练兵培训。
主要培训工种和人数为焊工10人，管工8，铆工3人，防腐保温工3人。
4.3.1.2 岗前培训分理论和实际操作两方面。
理论培训主要以施工技术标准、相关规范和本专业知识为主。
实际培训是模拟、实际操作，从组对、焊接、吊装、防腐保温等方面进行培训。
4.3.1.3 对参与上线施工人员进行考核，主要工种人员如电焊工、防腐工、探伤工等应有相关部门颁发的资质证，且经考核达到业主所要求的技术水平后方能参与施工。
4.3.1.4 选拔有施工管理经验，有专业技术特长人员组成项目施工管理人员。
收集整理施工中所需各种规范和规定，组织施工管理人员学习，要求各施工管理人员能熟练掌握有关规范和规定。
4.3.2施工机具、设备准备：施工机具、设备的维修、保养和补充是我公司历年来设备管理的重点。
为满足工程施工的设备要求，我们挑选运行状态最好的设备、机具参与该工程的施工。
为保证施工中设备的正常运行，对设备、机具的易损件按需储备，由设备负责人统一管理。
设备负责人负责定期检查设备运行状态，制定设备保养制度。
上线后，项目部将专设3人对设备进行维修保养，保证施工设备的完好。
4.4现场准备4.4.1临时设施建设计划4.4.1.1根据现场地理状况，交通状况、通讯和生活条件及项目部的任务分配，开工时在定边县王洼子乡建立营地。
4.4.1.2用电计划营地生活、动力和照明用电就近接入油田电网或地方民用电网，并取得当地电力部门的批准。
同时，考虑到当地电网达不到用电要求或停电等不可预见的情况时，在营地配备75KW发电机1台。
施工现场用电主要采用柴油发电机发电，若能利用当地电网，事先应取得当地电力部门的同意。
4.4.1.3用水计划a.生活用水首选当地自来水，若无自来水，再选用当地井水或河水，但饮用前必须经过化验，合格后方能作为生活用水。
在营地配备2T茶炉一台，以供职工生活热水，若无自来水，需备5立方米水箱1具。
b.生产用水就近取用当地河水或井水，需配 10立方米水罐车2 辆。
4.4.1.4生活供应计划a.营地设一个职工食堂，专人管理。
b.营地设置和管理要满足HSE管理体系要求。
4.4.2现场生产准备4.4.2.1修建临时堆料场，并拉运一定量的管材、钢材、焊材等工程用料。
4.4.2.2做好征地工作，保证不因外协因素影响施工的开展。
4.5管理文件及资料的准备4.5.1编制各部门的管理制度、文件并宣贯。
4.5.2收集、整理自介入该工程工程以来业主下发的各类文件、传真资料，并进行归档。
5.施工方案及技术措施5.1总体施工方案根据实际情况和现场平面布置情况，我们首先进行场地平整工作，达到要求后，再进行基础处理、房屋、围墙等土建施工，然后同时进行土建施工、抽油机的安装、储油罐制作安装、工艺管道安装部分及连头工作，最后进入吹扫试压、试运投产阶段。
6.质量和HSE管理措施6.1质量管理措施6.1.1质量方针确保工程质量，不断改进质量管理体系，增强甲方满意，严格遵守法律法规，奉献一流服务。
6.1.2质量目标a单位工程一次验收合格。
B分部、分项工程验收为合格；C检验批质量验收合格率80%以上；d工程投产验交一次成功；e建成甲方满意的优质工程，工程建设质量达优良工程，争创国家优质工程。
6.1.2质量保证体系6.1.2.1建立健全项目部质量保证体系根据本工程特点，按照GB/T-1900(ISO9002)系列要求，建立健全体现项目部质量保证体系。
项目经理对工程施工质量负全面责任；项目副经理具体领导、组织质量保证体系运行工作，保证质量保证体系有效、良好、正常运行；质量保证体系各责任人有具备丰富质量管理经验的人员担任，责权分明，各负其责，相互合作，认真做好工程质量控制、监督与指导工作。
项目部质量保证体系程序图6.1.2.2 建立健全项目部质量管理网为加强现场施工质量监督检查力度，项目部将根据本工程特点，建立健全一个深入到基层的质量管理网。
项目部设置数名专职质量检查员，分别负责各专业施工质量的监督检查，各班组设置一名兼职质量检查员，负责本队、班组施工质量的监督检查，质量检查员坚持现场巡检巡查制度，对重要、关键部位质量重点监督检查，严格要求，发现质量隐患、问题，及时分析、处理、汇报。
从而把所有的施工环节、施工工序全面地置于有效监督控制之下,形成一个“处处有人管质量，事事有人抓质量”的良好施工环境，确保工程施工质量优良。
6.1.2.3质量控制工程质量必须按照GB/T19002—idtISO09002质量标准模式，进行控制与管理。
6.1.3质量管理制度在本工程施工中将进一步加强质量管理，严格贯彻实行质量管理制度，树立“百年大计，质量第一”的思想，按照ISO9002标准的要求，抓好准备阶段、施工阶段、验收阶段及服务阶段的全过程质量控制，将质量目标按照施工全过程的各个阶段逐层分解，目标值及实现期限落实到部门、班组和个人。
以指标控制为目的，以要素控制为手段，以体系活动为基础，执行“三检一评”，实施“三级检查”，“三工序管理”，做到“三不放过”，进行“预测预控”，确保工程质量达到预定的质量目标。
6.1.3.1实行质量责任制：项目经理是工程施工质量的第一责任人，各施工队队长是本队施工质量的第一责任人，质量负责人和各专业质检员是各专业质量责任人员，各部门负责人要按分工认真履行质量职责，严格按标准规范要求进行质量管理与监督、检查。
6.1.3.2严格实行“编制、审核、审批”制度。
技术措施、质量检验计划必须按现行施工规范、技术标准及质量验评标准进行编制，由技术质量部门负责人审核，最后由项目经理审批通过后，才允许用以指导施工。
6.1.3.3实行“技术交底”制度。
工程开工前，由技术部门组织专业技术人员对施工队、班组进行技术交底，要详细说明工程规模、工程特点、施工方法、质量要求等，并做好技术交底记录。
使每一个施工人员清楚施工方法、技术质量要求。
6.1.3.4实行“质量大检查”制度。
每月对施工现场质量进行全面质量大检查，由项目部技术部门组织相关专业技术质量人员参加。
大检查前，先编制出《检查大纲》，明确检查内容、抽查数量、检测方式、检查量具及允许偏差值，按照《检查大纲》对工程质量进行全面而认真的检查，并及时分析检查情况，研究质量动态，纠正质量问题，以书面形式把质量大检查结果通报全工地，一切以数据说话，奖优罚劣。
6.1.3.5实行“质量分析会”制度。
每月召开一次质量分析会，认真分析从施工现场收集到的各种质量不合格信息，及时采取纠正和预防措施，排除质量隐患。
6.1.3.6实行“工序交接检查”制度。
工序交接时，必须由相应专业的专职质检员与上、下道工序的负责人到现场进行交接品的质量验收，避免上道不合格品转入下道工序施工。
6.1.3.7实行质量“三检制”。
质量检查实行“自检为主，互检为辅”和“专业检查”相结合的原则。
6.1.3.8实行“全过程监督”制度。
各专业的专职质检员每天在施工现场巡视，加大监督力度，各专业质检员根据施工进度列出每日的检查项目，并注明质量要求，按计划进行检查，有效地进行施工过程质量控制。
