1、前言数字电压表（Digital Voltmeter）简称DVM，它是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。
传统的指针式电压表功能单一、精度低，不能满足数字化时代的需求，采用单片机的数字电压表，由精度高、抗干扰能力强，可扩展性强、集成方便，还可与PC进行实时通信。
目前，由各种单片A/D 转换器构成的数字电压表，已被广泛用于电子及电工测量、工业自动化仪表、自动测试系统等智能化测量领域，示出强大的生命力。
与此同时，由DVM扩展而成的各种通用及专用数字仪器仪表，也把电量及非电量测量技术提高到崭新水平。
本章重点介绍单片A/D 转换器以及由它们构成的基于单片机的数字电压表的工作原理。
2 、系统原理及基本框图如图2.1所示，模拟电压经过档位Array切换到不同的分压电路衰减后，经隔离干扰送到A/D转换器进行A/D转换，然后送到单片机中进行数据处理。
处理后的数据送到LED中显示。
图2.1系统基本方框图3、硬件设计3.1 、电源电路图 3.1 电源电路原理图3.2 、A/D 转换电路A/D 转换器的转换精度对测量电路极其重要，它的参数关系到测量电路性能。
本设计采用A/D 转换器，它的性能比较稳定，转换精度高，具有很高的抗干扰能力，电路结构简单，其缺点是工作速度较低。
在对转换精度要求较高，而对转换速度要求不高的场合如电压测量有广泛的应用。
图3.2.1 A/D 转换器图3.2.2双积A/D 转换器的波形图如图所示：对输入模拟电压和基准电压进行两次积分，先对输入模拟电压进行积分，将其变换成与输入模拟电压成正比的时间间隔 T1，再利用计数器测出此时间间隔，则计数器所计的数字量就正比于输入的模拟电压；接着对基准电压进行同样的处理。
在常用的A/D转换芯片（如ADC -0809、ICL7135、ICL7109 等）中，ICL7135与其余几种有所不同，它是一种四位半的A/D转换器，具有精度高（精度相当于14位二进制数）、价格低廉、抗干扰能力强等优点。
一、课题名称：3½直流数字电压表二、内容摘要：数字电压表是常用的测量仪表之一，与同级别的指针式电压表相比较，使用方便，测量更准确，因此广泛使用。
它由模拟电路和数字电路两部分组成，模拟部分包括转换式输入放大器、基准电压源和A/D转换电路。
数字部分包括计数器、译码驱动显示及逻辑控制。
3½直流数字电压表具有以下7大特点：（1）显示清晰直观，读数准确（2）显示位数本设计中显示的位数为3位（3）高准确度（4）分辨率高（5）测量速率快（6）输入阻抗高（7）集成度高微功耗新型数字电压表采用CMOS 集成电路，整机功耗很低。
三、设计内容及设计要求：1. 了解双积分式A / D转换器的工作原理2. 熟悉位A / D转换器MC14433的性能及其引脚功能3. 掌握用MC14433构成直流数字电压表的方法4. 设计一个具有三位的十进制数字显示电压表四、试验器件清单：1.MC1403基准电源（1个）2.MC14433A/D转换器（1个）3.CD4511译码驱动（1个）4.LED共阴极数码管（4个）5.MC1413（ULN2003）（1个）6.电阻：10K（3个）1K（2个）47K（2个）3K（1个）470K（2个）100Ω（10个）10K的滑动变阻器（2个）7.电容：0.01µF（1个）0.1µF（3个）8.排针若干 9.覆铜板（2个） 10.导线若干 11.电池盒（2个）五、设计的系统方案：根据数字电路课程设计要求，在指定时间内系统的完成电路的设计、组装以及调试。
一、选题，根据数字电路技术基础课本大纲的要求，在网上搜集课题，筛选出能够体现和运用数字电路基本知识点的选题，确定设计方向。
二、根据选题进行思考，找出选题涉及的知识点，根据工作原理和相关专业知识，做到理解透彻，理清设计思路。
三、系统的对选题进行有层次的设计，画出初始电路图，再进一步的改进。
四、根据电路图连线、调试，使电路完成预期的设计要求和功能，并使电路达到最好的运行状态。
3 硬件设计3.1 输入调理电路的设计3.1.1 直流电压测量电路输入信号不经过任何衰竭直接加在模拟开关的1脚，使模拟开关处于不受保护的状态，当输入信号为大信号时，可能会使模拟开关工作不正常，甚至烧毁模拟开关,且模拟开关与运放直接相连，将导致运放处于不受保护的工作状态。
如下图3-1所示。

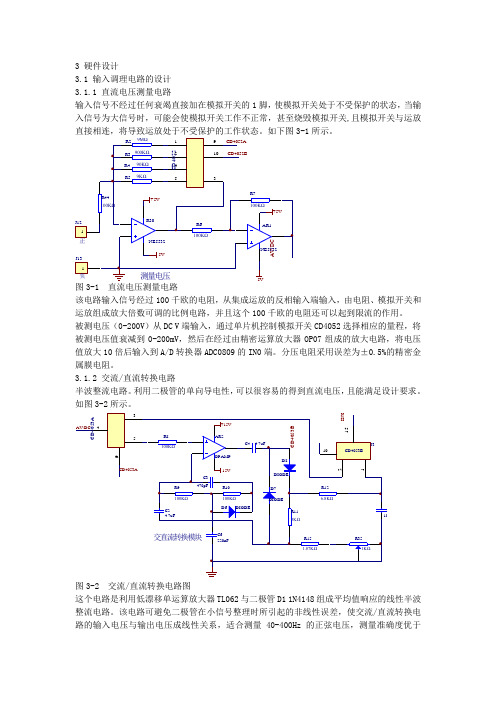

图3-1 直流电压测量电路该电路输入信号经过100千欧的电阻，从集成运放的反相输入端输入，由电阻、模拟开关和运放组成放大倍数可调的比例电路，并且这个100千欧的电阻还可以起到限流的作用。
被测电压（0-200V）从DC V端输入，通过单片机控制模拟开关CD4052选择相应的量程，将被测电压值衰减到0-200mV，然后在经过由精密运算放大器OP07组成的放大电路，将电压值放大10倍后输入到A/D转换器ADC0809的IN0端。
分压电阻采用误差为±0.5%的精密金属膜电阻。
3.1.2 交流/直流转换电路半波整流电路。
利用二极管的单向导电性，可以很容易的得到直流电压，且能满足设计要求。
如图3-2所示。
J2这个电路是利用低漂移单运算放大器TL062与二极管D1 1N4148组成平均值响应的线性半波整流电路。
该电路可避免二极管在小信号整理时所引起的非线性误差，使交流/直流转换电路的输入电压与输出电压成线性关系，适合测量40-400Hz的正弦电压，测量准确度优于±1%。
3.1.3 电流/电压转换电路普通模拟开关可以通过的电流很微小，所以通过单片机控制继电器来控制线路导通断开，将被测电流信号（0-500mA）转换为相应的电压信号（0-200mV），然后经过OP07将信号放大10倍，最后输入A/D转换器ADC0809的IN0端。
如图3-3所示。
图3-3 电流/电压转换电路图1A/250V的熔丝管FU为限流保护电路，两个二极管1N4007构成保护为过压保护电路。
阻值为90Ω、9Ω的电阻采用误差为±0.5%的精密金属膜电阻，而阻值为0.4Ω、0.6Ω的电阻通过的电流很大必须采用误差为±0.5%的精密绕线电阻。
