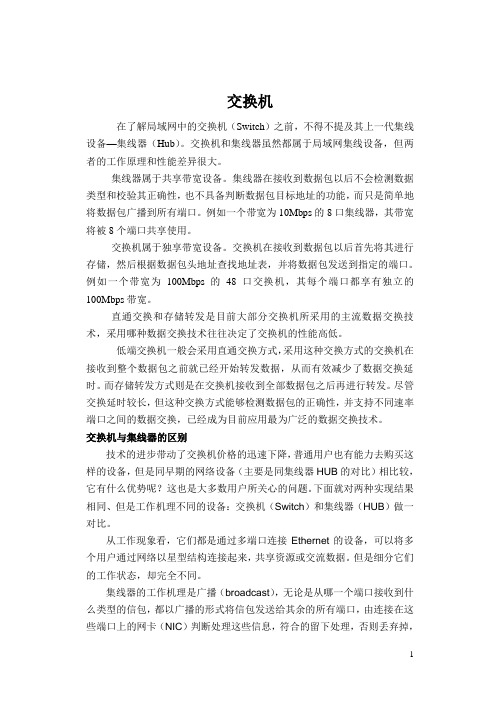

交换机在了解局域网中的交换机（Switch）之前，不得不提及其上一代集线设备—集线器（Hub）。
交换机和集线器虽然都属于局域网集线设备，但两者的工作原理和性能差异很大。
集线器属于共享带宽设备。
集线器在接收到数据包以后不会检测数据类型和校验其正确性，也不具备判断数据包目标地址的功能，而只是简单地将数据包广播到所有端口。
例如一个带宽为10Mbps的8口集线器，其带宽将被8个端口共享使用。
交换机属于独享带宽设备。
交换机在接收到数据包以后首先将其进行存储，然后根据数据包头地址查找地址表，并将数据包发送到指定的端口。
例如一个带宽为100Mbps的48口交换机，其每个端口都享有独立的100Mbps带宽。
直通交换和存储转发是目前大部分交换机所采用的主流数据交换技术，采用哪种数据交换技术往往决定了交换机的性能高低。
低端交换机一般会采用直通交换方式，采用这种交换方式的交换机在接收到整个数据包之前就已经开始转发数据，从而有效减少了数据交换延时。
而存储转发方式则是在交换机接收到全部数据包之后再进行转发。
尽管交换延时较长，但这种交换方式能够检测数据包的正确性，并支持不同速率端口之间的数据交换，已经成为目前应用最为广泛的数据交换技术。
交换机与集线器的区别技术的进步带动了交换机价格的迅速下降，普通用户也有能力去购买这样的设备，但是同早期的网络设备（主要是同集线器HUB的对比）相比较，它有什么优势呢？这也是大多数用户所关心的问题。
下面就对两种实现结果相同、但是工作机理不同的设备：交换机（Switch）和集线器（HUB）做一对比。
从工作现象看，它们都是通过多端口连接Ethernet的设备，可以将多个用户通过网络以星型结构连接起来，共享资源或交流数据。
但是细分它们的工作状态，却完全不同。
集线器的工作机理是广播（broadcast），无论是从哪一个端口接收到什么类型的信包，都以广播的形式将信包发送给其余的所有端口，由连接在这些端口上的网卡（NIC）判断处理这些信息，符合的留下处理，否则丢弃掉，这样很容易产生广播风暴，当网络较大时网络性能会受到很大的影响。
交换机基础知识什么是交换机交换机、集线器交换机、集线器是什么，功能如何，有何区别，就这些问题简单的做些解答。
首先说HUB,也就是集线器。
它的作用可以简单的理解为将一些机器连接起来组成一个局域网。
而交换机（又名交换式集线器）作用与集线器大体相同。
但是两者在性能上有区别：集线器采用的式共享带宽的工作方式，而交换机是独享带宽。
这样在机器很多或数据量很大时，两者将会有比较明显的。
第一章普联TL-SF1008L产品概述1. 产品简介TL-SF1008L/TL-SF1016L/TL-SF1024L是TP-LINK公司开发的二层可管理楼道交换机产品，提供8/16/24个10/100M自适应RJ45端口，每端口均支持MDI/MDIX 自动翻转功能并可实现线速转发。
TL-SF1008L/TL-SF1016L/TL-SF1024L支持基于端口的VLAN、基于802.1Q VLAN、基于端口和802.1p优先级的QoS策略以及端口限速等功能，能满足对接入层设备的可靠性及性能有高要求的网络环境。
TL-SF1008L/TL-SF1016L/TL-SF1024L提供两个管理端口，满足本地及远程管理需求，并对上联端口做了防雷设计，具备良好的可管理性和环境适应能力。
2. 产品特性遵循IEEE 802.3及IEEE 802.3u标准（IEEE 802.3一种网络协议。
）；8/16/24个10/100M RJ45端口，均可工作在全双工、半双工模式下；所有端口均支持MDI/MDIX自动翻转功能；（MDI ,MDIX：其实意思就是说网线顺序压错了没有关系.无论是直联的还是交叉的只要插上去都会自动实识.从而正确的加以使用.一般现在的交换机和路由器都具备此功能.）支持存储转发和MAC地址自动学习功能；（MAC地址自动学习功能：交换机的各个端口具有自动学习地址的功能，通过端口发送和接收的帧的源地址(mac地址)将存储到地址表中。
从一个地址记录加入地址表）支持交换机设备描述及端口描述功能；（给每个交换机或端口命名）提供1和8/16/24两个管理端口，支持远程管理；提供端口限速功能，可对进出端口流量进行控制；支持基于端口、IEEE 802.1p的优先级设置模式；支持基于端口的VLAN、基于IEEE 802.1Q的VLAN功能。
1、交换机的定义局域网交换机拥有许多端口，每个端口有自己的专用带宽，并且可以连接不同的网段。
交换机各个端口之间的通信是同时的、并行的，这就大大提高了信息吞吐量。
为了进一步提高性能，每个端口还可以只连接一个设备。
为了实现交换机之间的互连或与高档服务器的连接，局域网交换机一般拥有一个或几个高速端口，如100M以太网端口、FDDI端口或155M ATM端口，从而保证整个网络的传输性能。
2、交换机的特性通过集线器共享局域网的用户不仅是共享带宽，而且是竞争带宽。
可能由于个别用户需要更多的带宽而导致其他用户的可用带宽相对减少，甚至被迫等待，因而也就耽误了通信和信息处理。
利用交换机的网络微分段技术，可以将一个大型的共享式局域网的用户分成许多独立的网段，减少竞争带宽的用户数量，增加每个用户的可用带宽，从而缓解共享网络的拥挤状况。
由于交换机可以将信息迅速而直接地送到目的地能大大提高速度和带宽，能保护用户以前在介质方面的投资，并提供良好的可扩展性，因此交换机不但是网桥的理想替代物，而且是集线器的理想替代物。
与网桥和集线器相比，交换机从下面几方面改进了性能：（1）通过支持并行通信，提高了交换机的信息吞吐量。
（2）将传统的一个大局域网上的用户分成若干工作组，每个端口连接一台设备或连接一个工作组，有效地解决拥挤现像。
这种方法人们称之为网络微分段（Micro一segmentation）技术。
（3）虚拟网（VirtuaI LAN）技术的出现，给交换机的使用和管理带来了更大的灵活性。
我们将在后面专门介绍虚拟网。
（4）端口密度可以与集线器相媲美,一般的网络系统都是有一个或几个服务器，而绝大部分都是普通的客户机。
客户机都需要访问服务器，这样就导致服务器的通信和事务处理能力成为整个网络性能好坏的关键。
交换机就主要从提高连接服务器的端口的速率以及相应的帧缓冲区的大小，来提高整个网络的性能，从而满足用户的要求。
一些高档的交换机还采用全双工技术进一步提高端口的带宽。
交换机的基础知识，网络世界的连接者在广阔的网络世界中，一种关键的设备连接各种设备、管理数据流动，为现代通信提供了高效、可靠的基础，这就是交换机。
本文将从基本概念、工作原理、主要功能、分类、未来演进等方面深入探讨交换机的基础知识。
希望能给你带来收获。
一、基本概念和背景：连接世界的纽带在网络的日常使用中，我们频繁听到“交换机”这个名词，但你是否真正理解它的含义？简单来说，交换机就是一个智能的数据分发中心，类似于城市中的交通枢纽，负责引导数据包在网络中正确、高效地流动。
随着互联网的蓬勃发展，早期网络设备如集线器已无法满足日益复杂的通信需求。
交换机作为它们的继任者，以其精巧的工作原理和智能的数据管理，成为了网络通信不可或缺的一部分。
二、工作原理：数据包的智慧派发交换机之所以能够实现高效的数据传输，归功于其独特的工作原理。
当我们在网络上发送数据包时，数据包会携带着目标设备的MAC地址。
交换机通过不断学习，建立了一个类似于地址簿的表格，记录着各个设备的MAC地址和它们所连接的端口。
当交换机接收到数据包时，它会查阅这个表格，准确地知道将数据包传递给哪个设备，避免了不必要的广播和冲突，从而提高了网络的传输效率和速度。
三、主要功能：强大的网络功能1. 数据转发和分发：交换机能够根据数据包中的目的MAC地址，将数据包从一个端口转发到另一个端口，实现设备之间的有针对性通信。
这种数据转发和分发功能确保数据能够准确到达目标设备，避免了广播和冲突。
2. MAC地址学习和建立：交换机会学习设备的MAC地址，并建立一个MAC地址表，记录每个MAC地址与其所连接的端口之间的关系。
通过这个表，交换机能够迅速判断应该将数据包转发到哪个端口，从而提高网络传输效率。
3. 广播和组播处理：当交换机收到一个广播或组播数据包时，它会将数据包转发到所有的端口，以确保所有设备都能接收到这些数据。
这在某些情况下是必要的，如ARP（地址解析协议）请求。
交换机的基础知识1.1 交换机简介交换机是计算机网络中的关键设备，用于连接各种网络设备，实现数据的高效传输。
与集线器不同，交换机能够根据MAC地址学习和过滤数据，提高网络性能和安全性。
1.2 交换机的工作原理交换机在数据链路层工作，根据目标设备的MAC地址将数据包从源端口传送到目标端口。
通过建立MAC地址表，交换机能够学习设备的物理位置，实现更快速、精准的数据传输。
二、交换机的基本配置2.1 连接交换机在使用交换机之前，首先要通过网线将计算机或其他网络设备与交换机连接。
确保连接的网线正常，端口指示灯亮起，表示连接正常。
2.2 登录交换机要配置交换机，首先需要登录到其管理界面。
通常，我们可以通过Telnet或串口连接来进行登录。
确保登录时使用的用户名和密码是正确的，以确保获取管理员权限。
三、交换机的基本命令3.1 查看端口状态在交换机上，了解端口的状态是很重要的。
使用以下命令可以查看端口的工作状态和连接情况：bashCopy codeshow interfaces status这个命令会列出所有端口的详细信息，包括端口的速度、双工模式以及连接状态。
3.2 配置VLAN虚拟局域网（VLAN）是交换机中一个重要的概念，通过将不同的端口划分到不同的VLAN中，可以实现逻辑上的隔离。
以下是配置VLAN的简单命令：bashCopy codevlan databasevlan 10vlan 20exit这个命令序列会创建两个VLAN（ID为10和20）。
3.3 配置端口将端口划分到特定的VLAN中是常见的配置任务。
使用以下命令可以完成这个操作：bashCopy codeinterface fastEthernet 0/1switchport mode accessswitchport access vlan 10这个命令将交换机的端口FastEthernet 0/1配置为访问模式，并划分到VLAN 10中。
3.4 保存配置在完成配置后，务必将配置保存到交换机的非易失性存储中，以便在重新启动后配置依然生效：bashCopy codewrite memory这个命令将当前的运行配置保存到交换机的闪存中。
交换机基础知识,交换机知识大全交换机笔记,学习资料交换机工作在OSI 模型的第二层（数据链路层）作用：可以将原有的网络划分成多个段，能够扩展网络的传输距离并支持更多的网络节点。
划分网络段有效隔离广播，减少冲突。
交换机的每个端口是独立的冲突域中，所有的端口都是在同一个广播域中关于交换机的一点配置笔记（cisco）交换机的功能地址学习：最开始交换机的MAC表是空的，它是通过学习源地址来得到每个连接端口连接的设备的MAC地址。
当它收到一个帧时，它学习到这个帧的源MAC 地址，并保存到MAC表中，然后查看MAC 表，如果MAC表中没有目的MAC时，它就洪泛（洪泛就是向每个端口发送这个帧）如果有就发到对应的端口。
转发过滤：收到一个帧时，会查看MAC地址表，决定把帧转发到那个端口。
消除循环：当网络中有冗余回路时，会用生成树阻止冗作路径中传输相同帧。
进入交换机时有如下三种选择键入M 进入菜单模式键入K进入命令行模式键入I进入IP配置模式我们要进入的是命令行。
其于IOS的交换机：有三种模式，“>”用户模式，“#”特权模式，“（CONFIG）#”全局模式。
在用户模式输入enable进入特权模式，在特权模式下输入disable回到用户模式。
在特权模式下输入configure terminal进入全局模式。
在特权模式下输入DISABLE回到特权模式下show version 查看系统硬件的配置，软件版本号等。
Show running-config 查看当前正在运行的配置信息show interfaces Ethernet 0/1 查看E0/1口的信息show ip 查看交换机的IP地址设置交换机名：hostname[交换机名]如：hostname switch1设置交换机的IP地址：ip address [ip address ][netmask] 如ip address设置交换机的缺省网关：ip default-gatway [ip address] 如：ip default-gatway设置密码enable password level [1-15] [passwork]1-15 表示级别，1表示设置登录时的密码，15设置进入全局模式的密码。
关于交换机的知识交换机是计算机网络中的一种设备，用于实现局域网中不同主机之间的数据交换和路由。
它具有多个接口，可以将数据包从一个接口转发到另一个接口，以便实现主机之间的通信。
一、交换机的基本原理交换机的基本原理是通过学习和转发机制实现数据包的传输。
当交换机收到一个数据包时，它会检查数据包中的目的MAC地址，并将这个地址与交换机内部的MAC地址表进行比较。
如果MAC地址表中存在相应的条目，交换机就会将数据包转发到相应的接口；如果MAC地址表中不存在相应的条目，交换机就会广播这个数据包到所有的接口上，以便学习这个目的MAC地址所对应的接口。
当交换机学习到新的MAC地址时，它会将这个地址和对应的接口添加到MAC地址表中，以便后续的数据转发。
二、交换机的优点相比于集线器，交换机具有以下几个优点：1. 提供更高的带宽利用率：集线器将所有的数据包广播到所有的接口上，会造成带宽的浪费，而交换机只将数据包转发到目的接口，提高了带宽利用率。
2. 支持多种网络协议：交换机可以根据数据包的协议类型进行转发，支持同时传输不同网络协议的数据包。
3. 提供更好的安全性：交换机通过MAC地址学习和转发机制，可以阻止未经授权的设备访问网络，提供了更好的安全性。
4. 支持虚拟局域网(VLAN)：交换机可以将网络划分为多个虚拟局域网，实现不同局域网之间的隔离和安全控制。
三、交换机的类型根据交换机的工作方式和功能，可以将交换机分为以下几种类型：1. 传统交换机：也称为HUB交换机，工作在物理层，只能广播数据包，无法进行数据过滤和转发。
2. 二层交换机：也称为MAC交换机，工作在数据链路层，可以通过MAC地址学习和转发机制实现数据包的转发。
3. 三层交换机：也称为路由交换机，除了具备二层交换机的功能外，还可以进行网络层的路由转发。
4. 企业级交换机：具备更高的性能和可靠性，支持更多的接口和功能，适用于大规模企业网络的构建。
5. 智能交换机：具备更强的管理和监控功能，可以实现对网络流量和设备进行精细的控制和管理。
