Packet-Tracer实现仿真VOIP电话

packet tracer介绍 -回复关于Packet Tracer的介绍Packet Tracer是一款由思科（Cisco）开发的网络仿真软件，旨在为网络工程师和学生提供一个实验和练习网络配置的环境。

该软件允许用户模拟网络设备和网络连接，并通过创建和发送数据包来测试和验证网络运行情况。

Packet Tracer已成为许多网络课程的标准教学工具，它提供了一种安全、易于使用且功能强大的方式来学习和实践网络配置和故障排除。

1. Packet Tracer的基本功能Packet Tracer提供了各种功能，使用户能够模拟并配置各种网络设备，包括路由器、交换机、防火墙、服务器等。

它还允许用户创建不同类型的网络连接，例如局域网（LAN）、广域网（WAN）和无线网络。

通过这些功能，用户可以构建复杂的网络拓扑，并实验各种网络配置和功能。

2. 如何开始使用Packet TracerPacket Tracer可以从思科官方网站上免费下载和安装。

一旦安装完成，用户可以打开软件并开始创建一个新项目或加载现有的项目。

在创建项目之后，用户可以选择从工具栏中拖动和放置各种网络设备，并通过连接它们来构建网络拓扑。

3. Packet Tracer的可用工具和设备Packet Tracer提供了多种工具和设备，以支持网络仿真和配置。

其中一些常用工具和设备包括：路由器（Router）：允许用户以静态或动态方式配置路由表，并控制数据包在不同网络之间的传输。

交换机（Switch）：允许用户配置虚拟局域网（V L A N）并控制不同终端之间的数据转发。

防火墙（Firewall）：允许用户配置访问控制列表（ACL）和安全策略，以保护网络免受未经授权的访问。

服务器（Server）：允许用户配置网络服务（如DHCP、DNS和Web等），并测试它们在网络中的运行情况。

无线局域网控制器（Wireless LAN Controller）：允许用户配置和管理无线网络，并监控无线接入点（Access Point）之间的连接。

网路设备模拟器Packet Tracer实验实验一网络连接线的制作首先，我们将学习如何制作直通线和交叉线，并用做线连通性测试仪测试线路是否可以正常工作。

然后，再学习如何利用做好的缆线将两台工作站连接起来。

工具 / 准备：（1）Cat5 无遮蔽式双绞缆线若干米；（2）RJ-45 接头（水晶头）若干个；（3）RJ-45 压线工具（以便将RJ-45 接头接到缆线末端）；(4) 测试仪(可以测试直通或交叉缆线是否能正常工作)；（5）剪线器。

步骤 1- 做线说明根据本实验要求我们需要制作符合直通线和交叉线标准的两种缆线。

下面介绍有关的做线信息。

我们先来了解以下有关水晶头的信息（图1）：图 1 水晶头带金属片的一面图如果用左手握住水晶头，将有弹片的一面朝下，带金属片的一面朝上，线头的插孔朝向右手一侧时，可以看到接头中的8 个引脚。

为了叙述方便，我们对引脚进行编号，如下图2 所示。

图 2 水晶头引脚分布图从工作站连接到集线器/交换器和从连接面板到集线器/交换器需要使用直通线，直通线的两端都符合T568-B 或T568-A标准，目前国内使用的直通线大多采用T568-B 标准（图3）。

图 3 直通线做线示意图T568-A标准的线头排列顺序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568-B 标准的线头排列顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

从工作站连接到工作站则需要使用交叉线，交叉线的一端符合T568-B 标准，另一端符合T568-A标准（图4）。

图 4 交叉线做线示意图步骤 2- 建立 T568-B 直通连接缆线和建立 T568-A/T568-B 交叉连接缆线。

按照图3 与如下步骤制作符合T568-B标准的直通连接缆线（缆线两端应该以相同的方式接线，即都为T568-B标准）。

T568-B标准做线:1、根据设备间或设备与插头的距离，然后再加至少20 厘米的距离。

此种缆线的最大长度为100米，本次实验所要求的标准长度为2 米和3米。

基于Cisco Packet Tracer的VOIP技术教学实验设计与实现【摘要】本文针对基于Cisco Packet Tracer的VOIP技术教学实验设计与实现进行了研究。

在分析了研究背景、研究目的和研究意义。

在首先介绍了VOIP技术的概述，然后详细介绍了Cisco Packet Tracer工具，接着设计了VOIP技术教学实验，并给出了实验步骤和实验结果分析。

结论部分总结了实验成果，探讨了教学应用，并展望了未来的发展方向。

通过本文的研究，可以有效提高学生对VOIP技术的理解和应用能力，有助于教学实践的深入推进。

【关键词】VOIP技术、教学实验、Cisco Packet Tracer、实验设计、实验步骤、实验结果、教学应用、未来展望、网络通信、实验总结、教学技术、技术教学、教学设计、网络技术、教学方法、教学资源、教育技术、教学实践、实验教学、网络工程、通信技术、虚拟实验、实验教学设计。

1. 引言1.1 研究背景VoIP（Voice over Internet Protocol）技术是一种利用互联网传输语音信息的技术，相比传统的电话通信方式，VoIP技术具有通信成本低、通信质量高、通信方式多样等优势。

随着互联网的普及和发展，VoIP技术逐渐成为许多企业和个人用户的首选通信方式。

本实验旨在利用Cisco Packet Tracer工具设计和实现一系列与VoIP技术相关的教学实验，帮助学生更好地理解VoIP技术的原理和应用，提高他们在VoIP技术领域的实践能力和创新能力。

通过本实验，学生可以深入了解VoIP技术的工作原理、应用场景及相关技术细节，为将来在通信领域的发展和应用奠定坚实的基础。

1.2 研究目的研究目的是为了探索基于Cisco Packet Tracer的VOIP技术教学实验设计与实现的方法，通过实验验证VOIP技术在实际教学中的应用效果。

具体包括利用VOIP技术搭建实验网络环境，设计合理的教学实验内容和步骤，检验实验结果并分析教学效果。

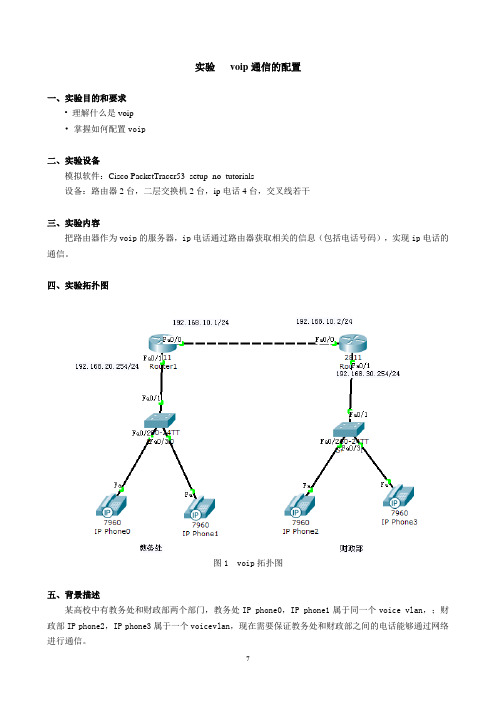

实验voip通信的配置一、实验目的和要求• 理解什么是voip•掌握如何配置voip二、实验设备模拟软件：Cisco PacketTracer53_setup_no_tutorials设备：路由器2台，二层交换机2台，ip电话4台，交叉线若干三、实验内容把路由器作为voip的服务器，ip电话通过路由器获取相关的信息（包括电话号码），实现ip电话的通信。

四、实验拓扑图图1 voip拓扑图五、背景描述某高校中有教务处和财政部两个部门，教务处IP phone0，IP phone1属于同一个voice vlan，；财政部IP phone2，IP phone3属于一个voicevlan，现在需要保证教务处和财政部之间的电话能够通过网络进行通信。

六、相关知识Voip是融合通信中的一种技术，能够将语音数据通过网络进行传输，从而充分利用网络资源。

其中牵涉到同一个部门之间的voip和不同部门之间的voip。

同一个部门之间的voip只需要在一台路由器上面就行了配置，该路由器下连的ip phone 就都能够相互通信。

不同部门之间的voip牵涉到跨路由器的问题，这就需要在各个语言服务的路由器上面登记到其它ip phone的路由信息。

七、实验步骤步骤1．画出实验拓扑结构图。

步骤2. 按实验拓扑图连接设备。

Ip phone 只能够动态获取ip地址等相关信息步骤3．对路由器Router1进行基本配置（ip地址的配置以及dhcp的配置）Router(config-if) interface FastEthernet0/0Router(config-if) ip address 192.168.10.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config-if) interface FastEthernet0/1Router(config-if) ip address 192.168.20.254 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#ip dhcp pool voip1Router(dhcp-config)#network 192.168.20.0 255.255.255.0Router(dhcp-config)default-router 192.168.20.254Router(dhcp-config)option 150 ip 192.168.20.254 //这是为后面的cnf文件的创建做准备，在dhcp的配置过程中不用加该命令终端设别也能够获取ip地址等信息步骤4．对路由器Router2进行基本配置Router(config-if) interface FastEthernet0/0Router(config-if) ip address 192.168.10.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config-if) interface FastEthernet0/1Router(config-if) ip address 192.168.30.254 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#ip dhcp pool voip2Router(dhcp-config)#network 192.168.30.0 255.255.255.0Router(dhcp-config)default-router 192.168.30.254Router(dhcp-config)option 150 ip 192.168.30.254步骤5．在路由器Router1上配置同部门voipRouter(config)#telephony-serviceRouter(config-telephony)#max-ephones 10Router(config-telephony)#max-dn 10Router(config-telephony)#ip source-address 192.168.20.254 port 2000Router(config-telephony)#create cnf-filesRouter(config)#ephone-dn 1Router(config-ephone-dn)#number 1001Router(config)#ephone-dn 2Router(config-ephone-dn)#number 1002Router(config)#ephone 1Router(config-ephone)#type 7960Router(config-ephone)#mac-address 0001.97C6.E981Router(config-ephone)#button 1:1Router(config)#ephone 2Router(config-ephone)#type 7960Router(config-ephone)#mac-address 0002.1641.6037Router(config-ephone)#button 1:2步骤6．在路由器Router2上配置同部门voipRouter(config)#telephony-service //开题电话服务Router(config-telephony)#max-ephones 10 //规定连接电话数目的极限Router(config-telephony)#max-dn 10Router(config-telephony)#ip source-address 192.168.30.254 port 2000//电话服务的应用端口Router(config-telephony)#create cnf-files //从cnf文件中获取电话号码等信息Router(config)#ephone-dn 1Router(config-ephone-dn)#number 2001Router(config)#ephone-dn 2Router(config-ephone-dn)#number 2002Router(config)#ephone 1Router(config-ephone)#type 7960Router(config-ephone)#mac-address 0005.5e8a.0359 //电话和mac地址进行绑定Router(config-ephone)#button 1:1Router(config)#ephone 2Router(config-ephone)#type 7960Router(config-ephone)#mac-address 0002.4a9b.5123Router(config-ephone)#button 1:2步骤7．测试同一个部门之间的voip通信图2 Ip phone0获取的号码图3 Ip phone1获取的号码图4 ip phone0拨号ip phone1图5 ip phone1显示ip phone0的信息步骤8．路由协议的配置以及不同部门voip的实现在Router1和Router2上面分别配置rip协议（步骤略）在Router1上面通告财政部的电话信息：Router(config)#dial-peer voice 1 voipRouter(config-dial-peer)#destination-pattern 200.Router(config-dial-peer)#session target ipv4:192.168.30.254在Router2上面通告教务处的电话信息：Router(config)#dial-peer voice 1 voipRouter(config-dial-peer)#destination-pattern 100.Router(config-dial-peer)#session target ipv4:192.168.20.254步骤9．不同部门之间voip的测试，用ip phone0拨打ip phone 2的号码图6 ip phone0显示的结果图7 ip phone2显示的结果八、补充说明在二层交换机上面必须将连接物理电话的端口设置为voice vlan才能够进行通信。

基于Cisco Packet Tracer仿真环境的帧中继点到点模式实验设计一、实验目的本实验通过在Cisco Packet Tracer仿真环境中搭建帧中继网络，实际模拟帧中继网络中的点到点模式，以达到以下几个目的：1. 理解帧中继网络的基本工作原理；2. 掌握帧中继网络的配置方法；3. 了解帧中继网络的调试技术；4. 掌握帧中继网络的故障排除方法。

二、实验环境1. 软件环境：Cisco Packet Tracer；2. 硬件环境：模拟器；3. 实验设备：路由器、交换机。

三、实验内容1. 网络拓扑设计在Cisco Packet Tracer中创建一个新的项目，然后按照以下网络拓扑图搭建网络结构：```+------------------+| RouterA || Serial 0/0 |+--------|---------+| DCE+------+------+ +------+| Sw1 | | Sw2 |+------+------+ +------+| DTE+------+|+------+| RouterB || Serial 0/0 |+----------------+```2. 路由器配置我们需要配置两台路由器的基本信息，包括主机名、密码等。

然后配置两台路由器的串口接口，将它们连接到交换机上。

配置思路如下：- 配置路由器A的Serial 0/0接口，配置帧中继接口并配置DCE；- 配置路由器B的Serial 0/0接口，配置帧中继接口并配置DTE。

3. 交换机配置在交换机上，我们只需要简单的配置即可。

配置思路如下：- 在Sw1上，将连接路由器A的接口设置为Trunk模式；- 在Sw2上，将连接路由器B的接口设置为Trunk模式。

4. 网络地址分配为了方便管理，我们需要为路由器A和B的接口分配IP地址。

我们还需要配置帧中继接口的数据链路层参数。

5. 测试帧中继连接在完成上述配置之后，我们需要测试帧中继连接是否能够正常工作。

CiscoPacketTracerIP电话VoIP配置VoIP介绍基于IP的语⾳传输（英语：Voice over Internet Protocol，缩写为VoIP）是⼀种语⾳通话技术VoIP的配置拓扑规划路由器2811的fa0/0⼝作为IP电话的⽹关IP地址表路由器2811的fa0/0⼝地址：192.168.1.254/24配置命令设置路由RouterA（2811）的Fa0/0端⼝Router(config)#int fa0/0Router(config-if)#ip add 192.168.1.254255.255.255.0Router(config-if)#no shut设置路由的CME电话服务Router(config)#telephony-serviceRouter(config-telephony)#max-dn 5 #定义可以允许注册最多的电话号码（针对号码）Router(config-telephony)#max-ephones 5 #可以允许注册最多的电话数（针对物理设备）Router(config-telephony)#ip source-address 192.168.1.254 port 2000 # IP电话CME服务的IP和端⼝（默认2000），IP电话启动之后会⾃动向此地址发出注册请求。

Router(config-telephony)#auto assign 1 to 5 # ⾃动将号码分配给电话配置DHCP 服务Router(config)#ip dhcp pool VOIPRouter(dhcp-config)#network 192.168.1.0 255.255.255.0Router(dhcp-config)#default -router 192.168.1.254Router(dhcp-config)#option 150 ip 192.168.1.254在交换机SwitchA 上创建⼀个VOICE VLAN Switch(config)#int range fa0/1-20Switch(config-if -range)#switchport mode accessSwitch(config-if -range)#switchport voice vlan 1定义IP 电话的号码Router(config)#ephone-dn 1Router(config-ephone-dn)#number 40001Router(config)#ephone-dn 2Router(config-ephone-dn)#number 40002测试直接输⼊电话，点击话筒即可测试TIPS不要忘记插电源。

VOIP技术简介及实现过程仿真作者：白浩来源：《中国新通信》 2017年第22期【引言】 VOIP 是将模拟声音信号数字化，以数据封包的形式在 IP 数据网络上做实时传递。

VoIP 最大的优势是能广泛地采用Internet 和全球IP 互连的环境，提供比传统业务更多、更好的服务。

在此背景下，本文结合VOIP 技术，通过Cisco Packet Tracer 平台，仿真IP电话通信过程。

对未来VOIP 设备进入民航行业的运维工作奠定先行基础。

【关键词】 VOIP IP 电话 Cisco Packet Tracer 组网仿真一、VOIP 技术简介1.1 VOIP 技术概念VoIP 即网络电话，将模拟的声音数字化，经过压缩与封包之后，以数据包形式在IP 网络实时传输，通俗来说也就是互联网电话或IP 电话。

1.2 VOIP 原理VOIP 的基本原理是：通过语音的压缩算法对语音数据编码进行压缩处理，然后把这些语音数据按 TCP/IP 标准进行打包，经过 IP 网络把数据包送至接收地，再把这些语音数据包串起来，经过解压处理后，恢复成原来的语音信号，从而达到由互联网传送语音的目的。

1.3 VOIP 控制协议目前常用的协议如H.323、SIP、MEGACO 和MGCP。

H.323 是一种ITU-T 标准，最初用于局域网（LAN）上的多媒体会议，后来扩展至覆盖VoIP。

该标准既包括了点对点通信也包括了多点会议。

H.323 定义了四种逻辑组成部分：终端、网关、关守及多点控制单元（MCU）。

终端、网关和MCU 均被视为终端点。

会话发起协议（SIP）是建立VOIP连接的IETF 标准。

SIP 是一种应用层控制协议，用于和一个或多个参与者创建、修改和终止会话。

SIP 的结构与HTTP（客户－服务器协议）相似。

客户机发出请求，并发送给服务器，服务器处理这些请求后给客户机发送一个响应。

该请求与响应形成一次事务。

媒体网关控制协议（MGCP）是由思科和Telcordia 提议的VoIP 协议，它定义了呼叫控制单元（呼叫代理或媒体网关）与电话网关之间的通信服务。

基于Cisco Packet Tracer仿真环境的帧中继点到点模式实验设计一、实验目的本实验旨在通过Cisco Packet Tracer仿真环境，设计帧中继点到点模式的网络实验，以帮助学生掌握帧中继技术的基本原理和配置方法。

通过该实验，学生将能够了解帧中继的工作原理、学会配置帧中继链路的基本参数以及了解帧中继的状态监测等内容。

二、实验环境1. 工具准备：Cisco Packet Tracer仿真软件2. 实验设备：两台路由器（Router）和两台交换机（Switch）三、实验内容1. 配置帧中继链路的基本参数2. 配置帧中继链路的状态监测3. 测试帧中继链路的连通性四、实验步骤1. 搭建实验网络拓扑在Cisco Packet Tracer中新建一个实验项目，然后依次拖拽两台路由器和两台交换机到画布中，将它们连接成如下拓扑结构：```Router1 ------ Switch1 ------ Switch2 ------ Router2```在此拓扑结构中，Router1和Router2分别代表两个不同的帧中继网络，Switch1和Switch2分别代表两个帧中继的交换机。

2. 配置帧中继链路的基本参数a) 配置Router1在Router1的命令行界面中，输入以下命令配置帧中继链路的基本参数：```Router1(config)# interface serial 0/0/0Router1(config-if)# encapsulation frame-relayRouter1(config-if)# frame-relay interface-dlci 102Router1(config-if)# ip address 192.168.1.1 255.255.255.0Router1(config-if)# no shutdown```上述命令中，配置了Router1的序列接口0/0/0为帧中继接口，并为其配置了帧中继的DLCI（Data Link Connection Identifier）号为102，IP地址为192.168.1.1。

Packet tracer用户使用手册Packet Tracer是一款由Cisco公司开发的网络模拟软件，它为网络初学者、专业技术人员以及Cisco认证考生提供了一个功能强大的、交互式的网络模拟环境，可以帮助用户进行网络设备的配置、故障排除以及网络设计等操作。

以下是Packet Tracer的用户使用手册：一、软件安装与界面1.下载并安装Packet Tracer软件。

在安装过程中，请遵循Cisco官方提供的安装指南。

2.打开Packet Tracer软件，您将看到一个模拟的网络拓扑界面。

在这个界面上，您可以添加各种网络设备，如路由器、交换机、计算机等。

二、设备添加与配置1.在Packet Tracer的设备列表中，选择您需要添加的设备，例如一台路由器，然后将其拖放到模拟界面上。

2.双击该设备，将进入设备配置界面。

在这里，您可以对该设备进行各种配置，如IP地址、路由设置、交换机端口等。

三、网络连接与故障排除1.在模拟界面上，您可以使用线缆将各个设备连接起来。

选择正确的端口，并在两个设备之间画线，即可建立连接。

2.如果您的网络连接出现问题，例如无法ping通某个设备，您可以在Packet Tracer的故障排除工具中进行分析。

这里提供了各种常见的故障排除工具，如ping、traceroute等。

四、网络设计与优化1.在Packet Tracer中，您可以根据实际需要设计各种网络拓扑结构，如星型、树型、环型等。

2.根据网络性能指标，例如吞吐量、延迟、丢包率等，对您的网络进行优化。

这里提供了各种优化工具，如QoS、流量控制等。

五、考试准备与评估1.Packet Tracer还提供了丰富的Cisco认证考试练习和模拟功能。

您可以在这里进行CCNA、CCNP等认证考试练习。

2.在进行考试准备时，您可以查看详细的题目解析和答案，以便更好地理解考题并提高应试能力。

3.Packet Tracer还提供了评估工具，您可以对自己的学习成果进行评估，以便更好地了解自己的学习进度和不足之处。
